Направляющие гидрораспределители с электромагнитным управлением HD3-ES-*/10 80 л/мин – 35 МПа (350 бар)
Клапаны HD3-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандартам ISO 4401, DIN 24340 (CETOP 03).
Характеристики

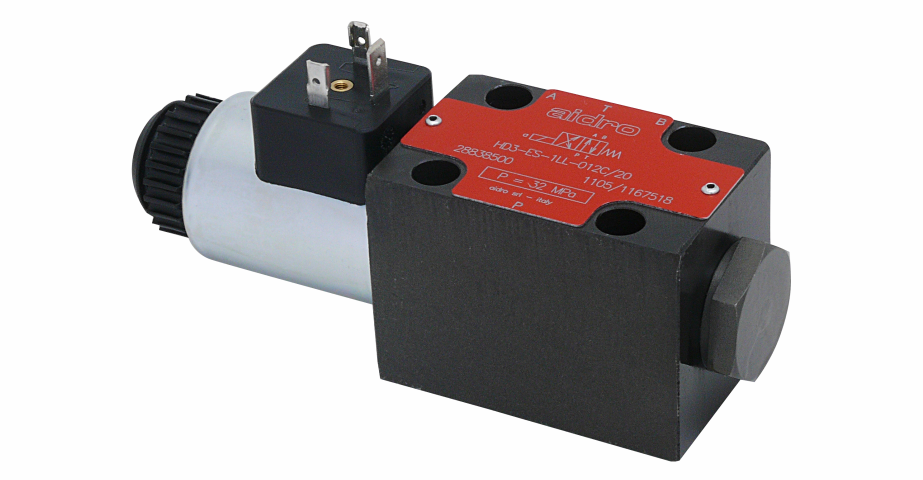

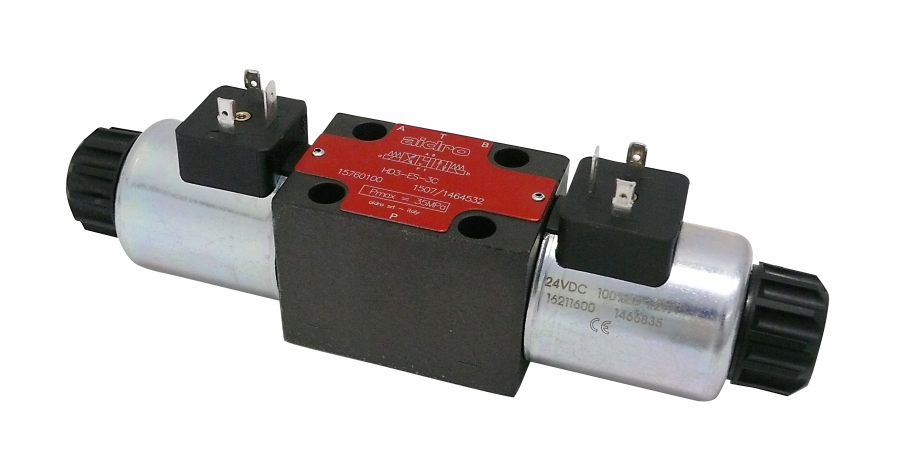

Направляющие гидрораспределители с электромагнитным управлением HD3-ES-*-/20 60 л/мин – 32 МПа (320 бар)
Клапаны HD3-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 03).
Характеристики
Направляющие гидрораспределители с электромагнитным управлением HD33-EF-* 40 л/мин – 25 МПа (250 бар)
Клапаны HD33-EF представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 03).
Характеристики

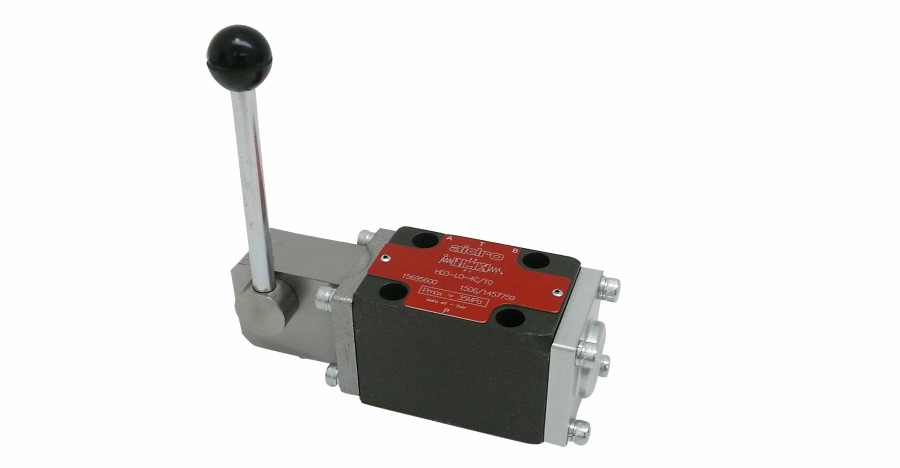

Направляющие гидрораспределители с ручным управлением HD3-LO-* 60 л/мин – 32 МПа (320 бар)
Направляющие гидрораспределители с ручным управлением используются, главным образом, для контроля запуска, остановки и направления потока жидкости.
Характеристики

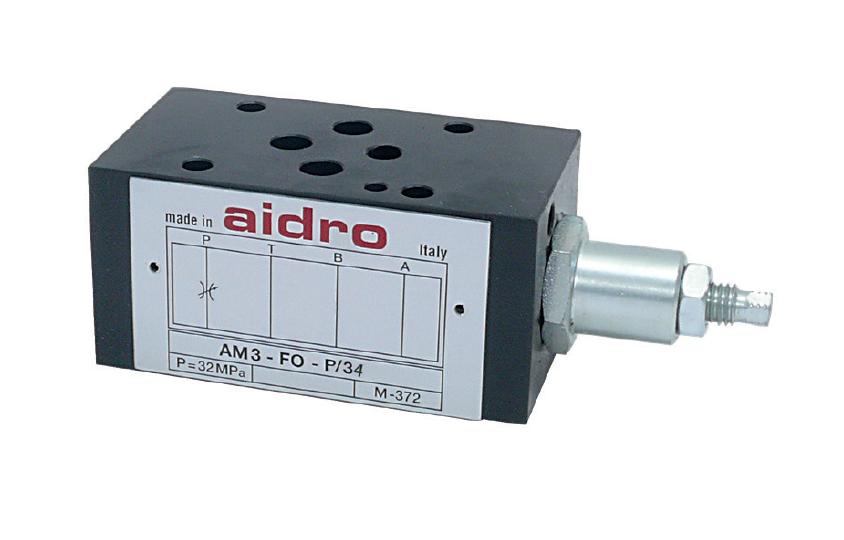

Дроссели модульного монтажа АМ3-FO-* 60 л/мин – 32 МПа (320 бар)
Дроссель модульного монтажа CETOP 3. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки.
Характеристики

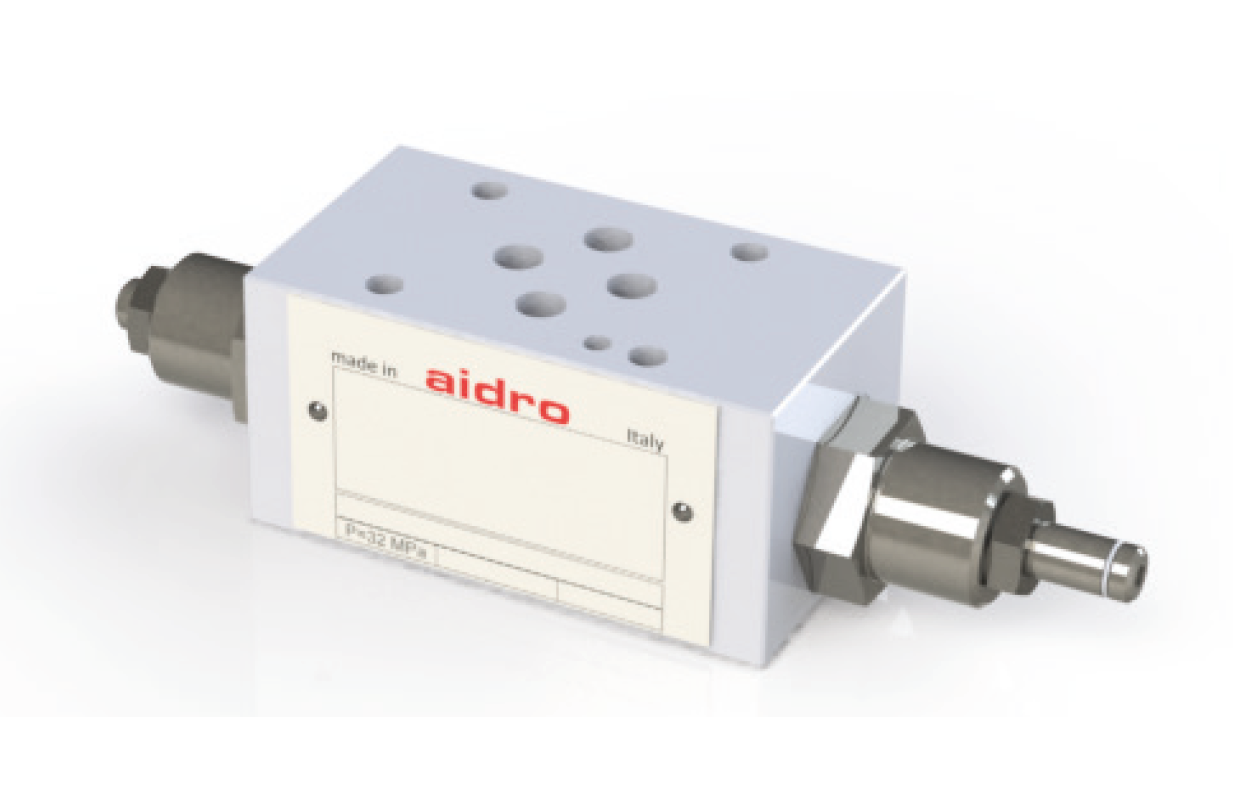

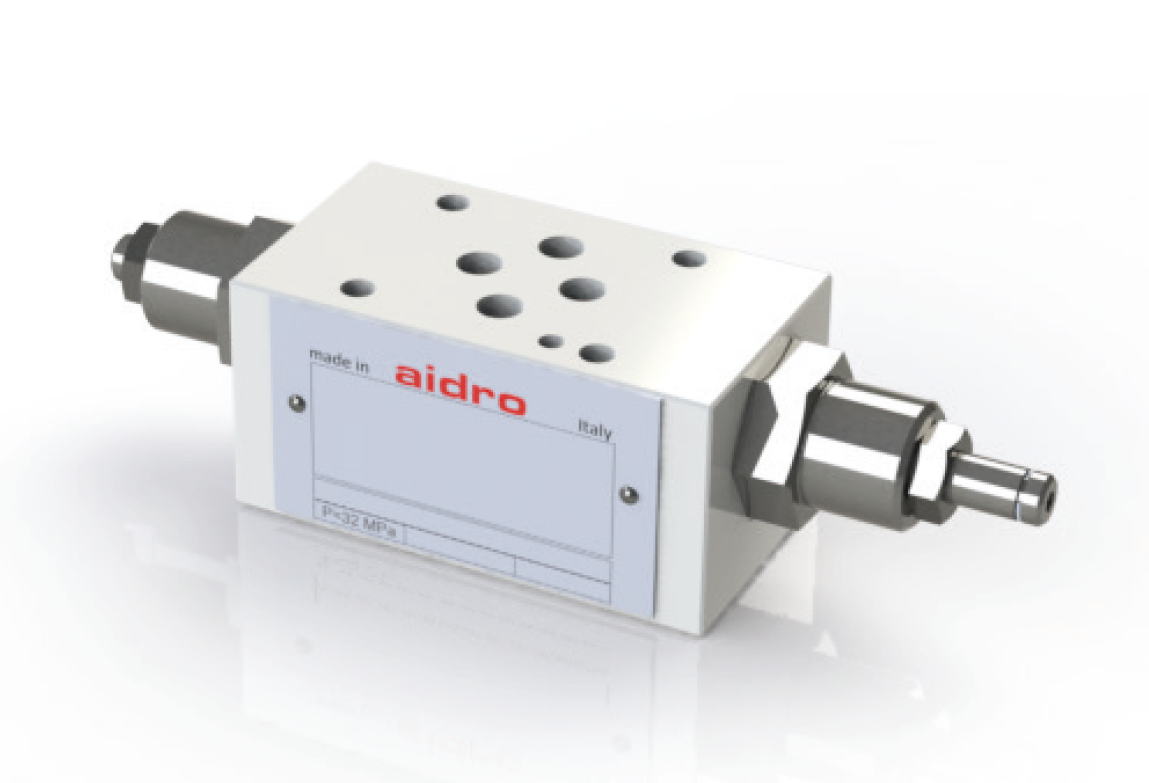

Дроссели с обратным клапаном модульного монтажа АМ3-FХ-* 60 л/мин – 32 МПа (320 бар).
Дроссель модульного монтажа CETOP 3 с регулировкой потока на входе (относящимся к гидравлическому исполнительному механизму). Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки.
Характеристики

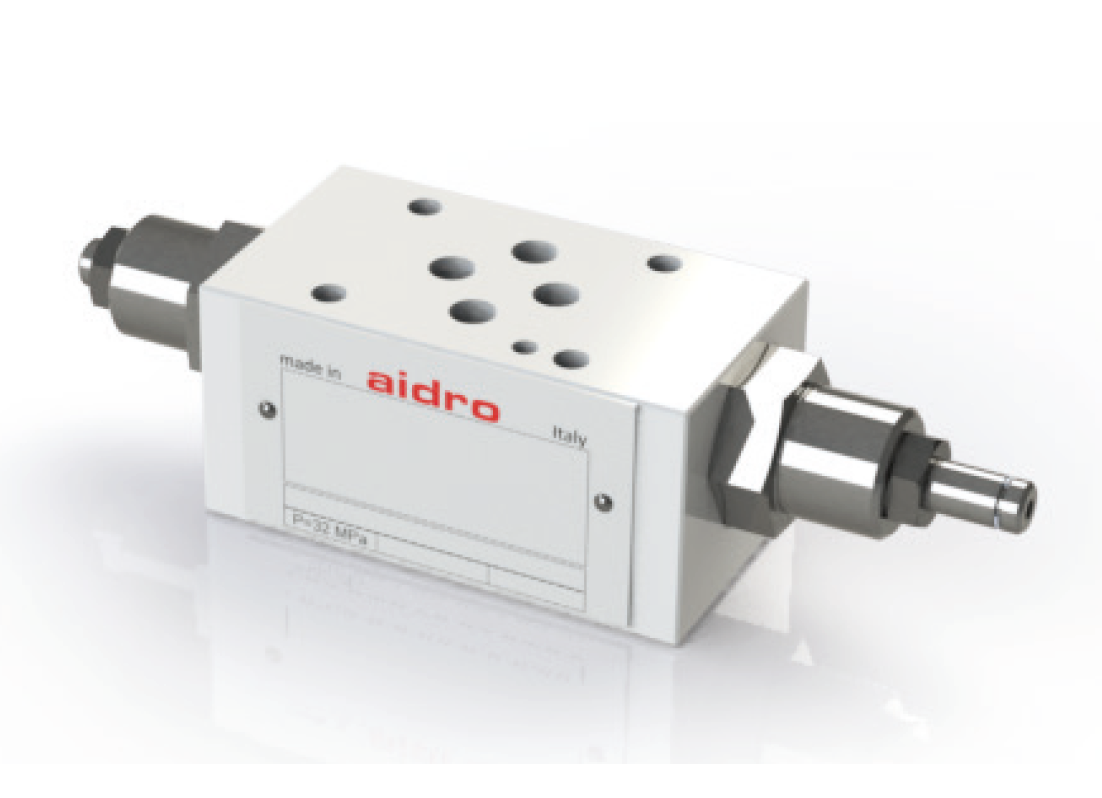

Дроссели с обратным клапаном модульного монтажа АМ3-FС-* 60 л/мин – 32 МПа (320 бар)
Дроссель модульного монтажа CETOP 3 с регулировкой потока на выходе (относящимся к гидравлическому исполнительному механизму).
Характеристики

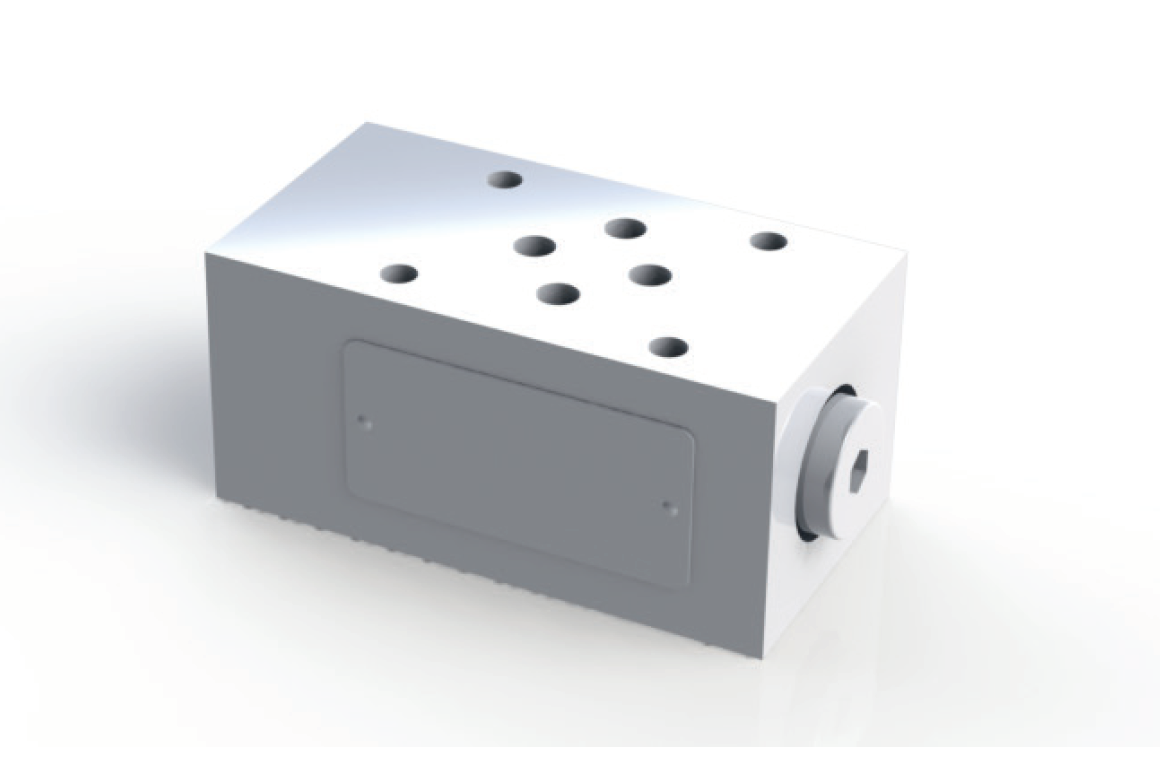

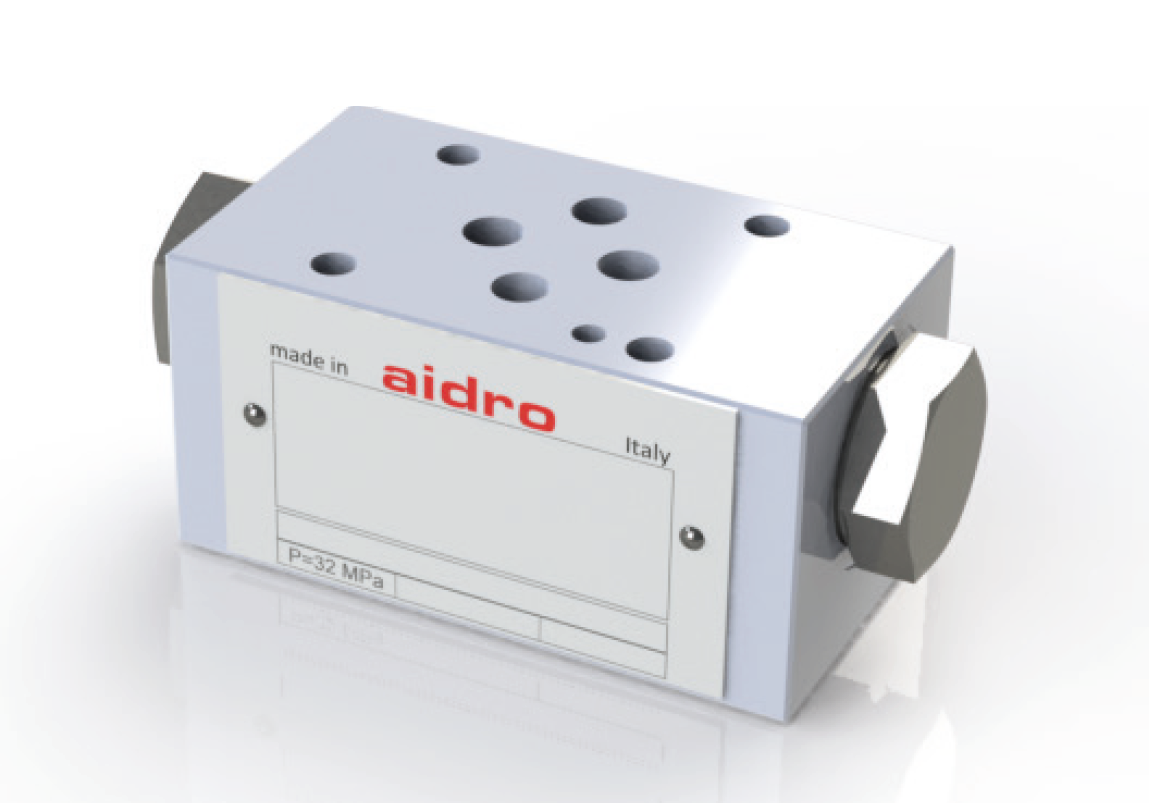

Обратные клапаны модульного монтажа АМ3-СО-* 60 л/мин – 32 МПа (320 бар) .

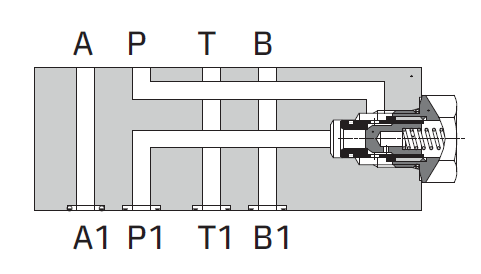

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности. Регулируемые линии: A, B или AB.
Стандартная обработка поверхности корпуса – покрытие никель-фосфор. Заглушки оцинкованы.
Характеристики

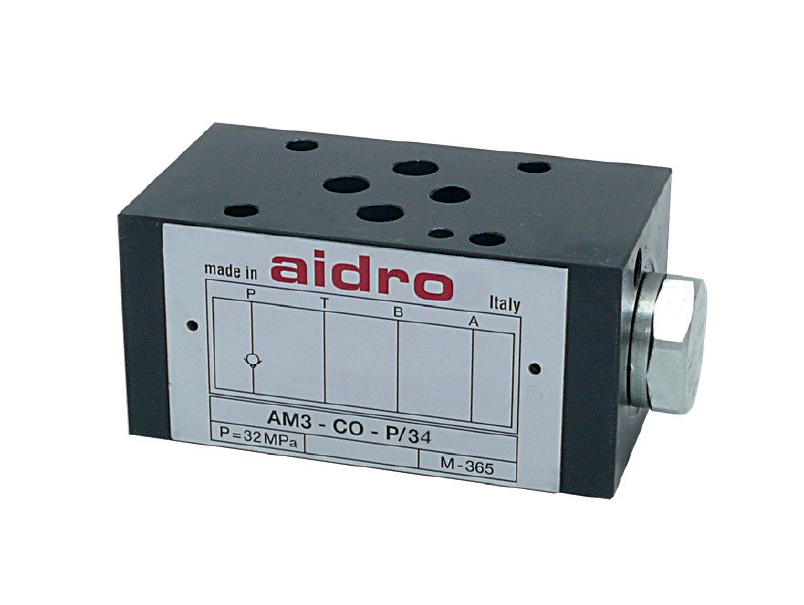

Обратные клапаны модульного монтажа АМ3-СО-*/25 50 л/мин – 32 МПа (320 бар) .
Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности. Регулируемые линии: P, T или PT. Стандартная обработка поверхности корпуса  - покрытие никель-фосфор. Заглушки оцинкованы.
Характеристики

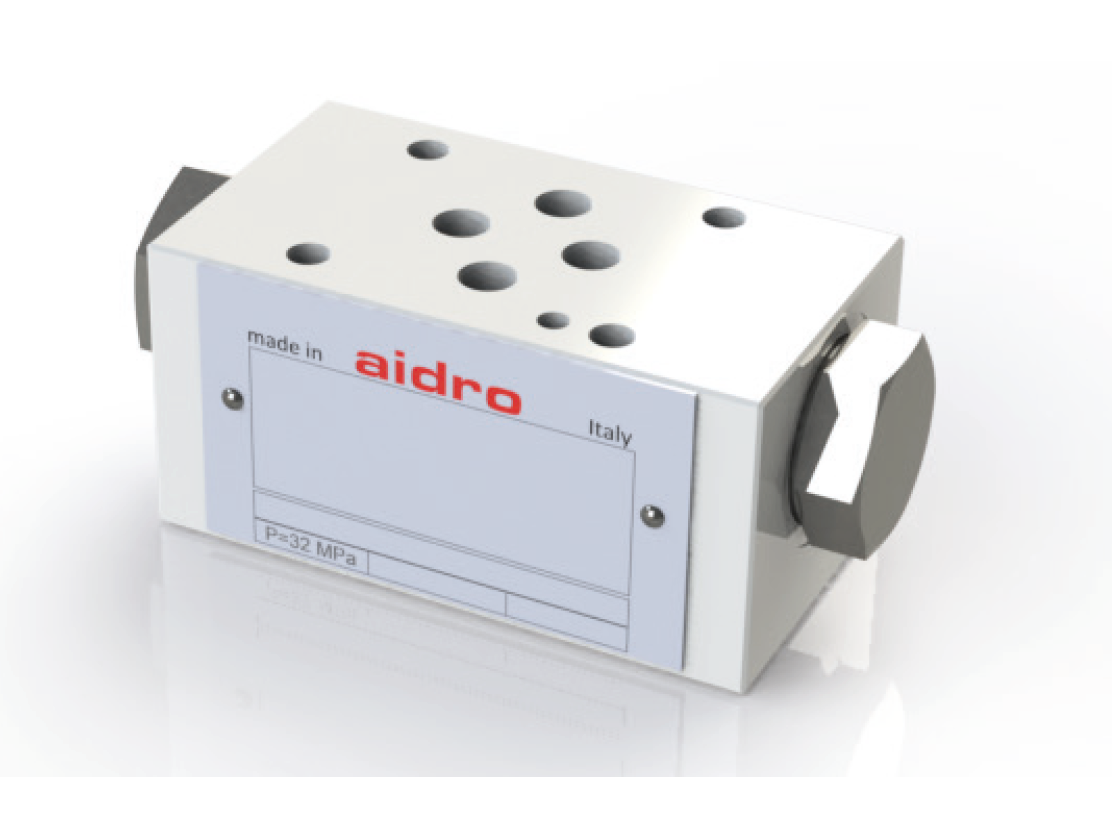

Обратные клапаны с пилотным управлением (гидрозамки) модульного монтажа АМ3-СP-* 60 л/мин – 32 МПа (320 бар)
Обратный клапан с пилотным управлением. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности. Регулируемые линии: A, B или AB. Стандартная обработка поверхности корпуса – покрытие никель-фосфор. Заглушки оцинкованы.
Характеристики

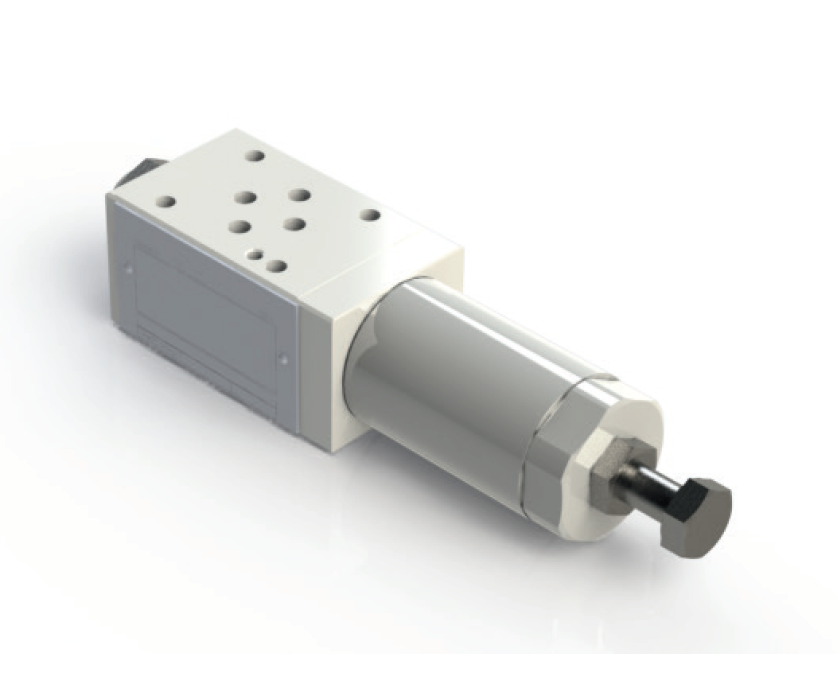

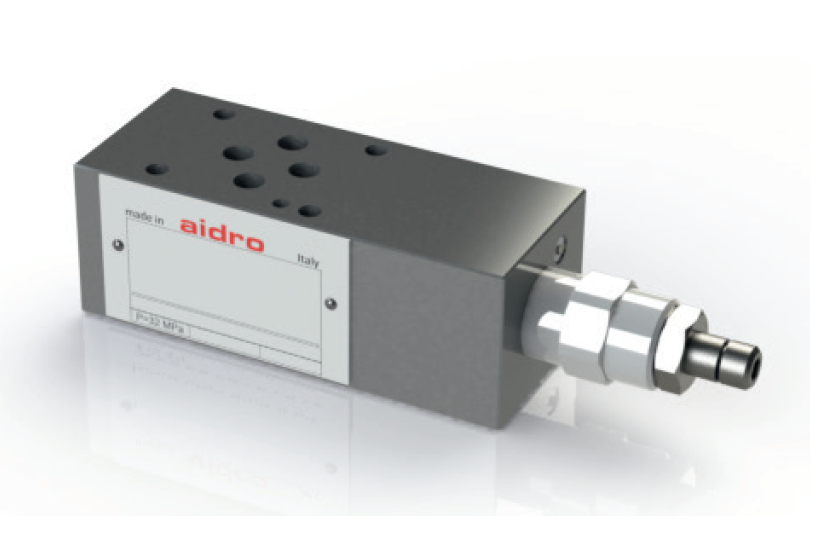

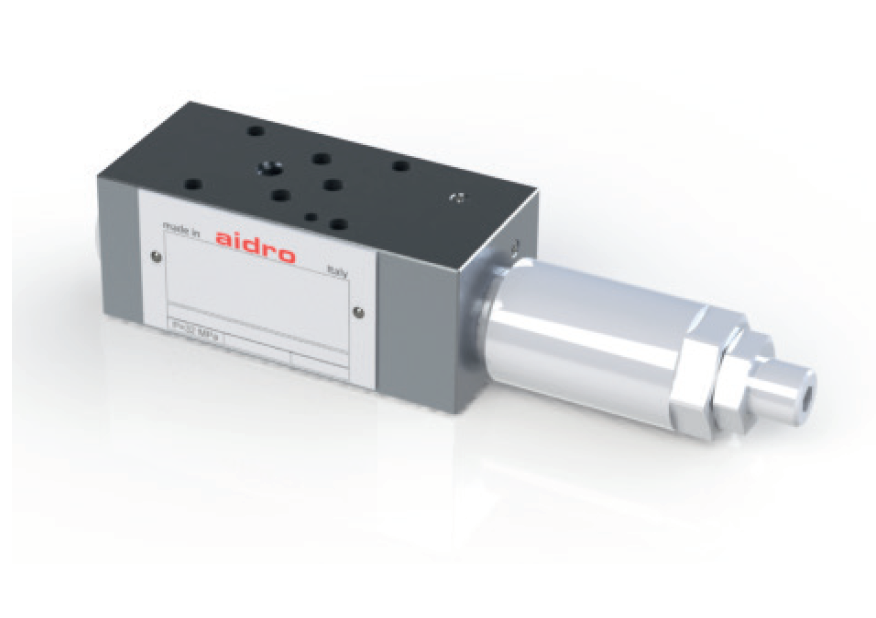

Предохранительные клапаны модульного монтажа АМ3-МО-* 60 л/мин – 32 МПа (320 бар)
Предохранительные клапан модульного монтажа прямого действия. Клапан изготовлен из стального корпуса, скомбинированного с картриджным клапаном разгрузки давления с антивибрационной системой. Корпус клапана с покрытием никель-фосфор. Оцинкованный картриджный клапан. Предусмотрены различные диапазоны установленного давления.
Характеристики
Предохранительные клапаны модульного монтажа с функцией разгрузки АМ3-М-EV* 60 л/мин – 32 МПа (320 бар)

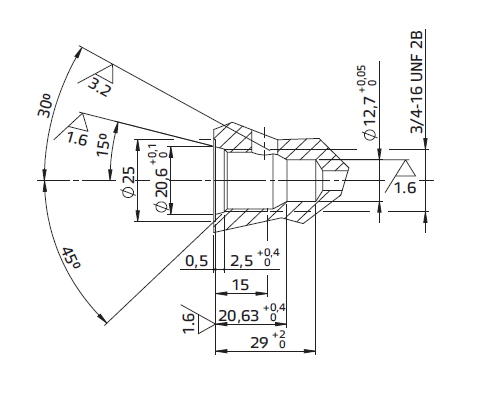

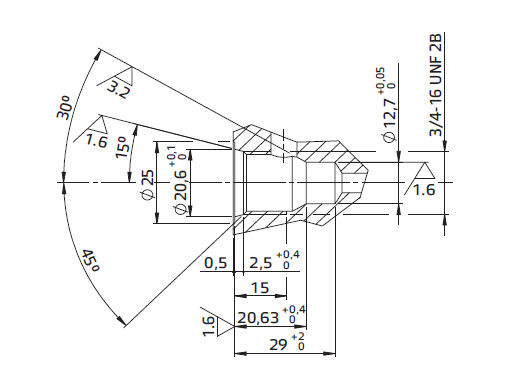

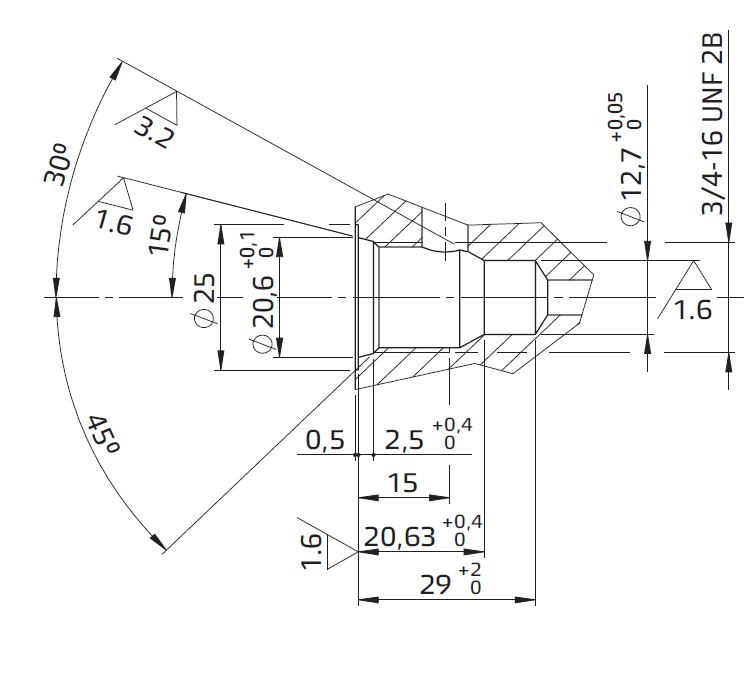

Клапан действует как предохранительный и клапан с электроразгрузкой. CETOP 03. Клапан разгрузки давления представляет собой клапан 7/8”-14 UNF прямого действия. В качестве опции может быть установлен клапан разгрузки с пилотным управлением, обеспечивающий стабильную работу при различных расходах масла. Байпасный клапан представляет собой специальный клапан 3/4"-16 UNF с передним патрубком увеличенного размера с пропускной способностью 50 л/мин при невысоких перепадах давлений.
Характеристики

Гидрораспределители и Клапаны Ду 6 (CETOP 03)

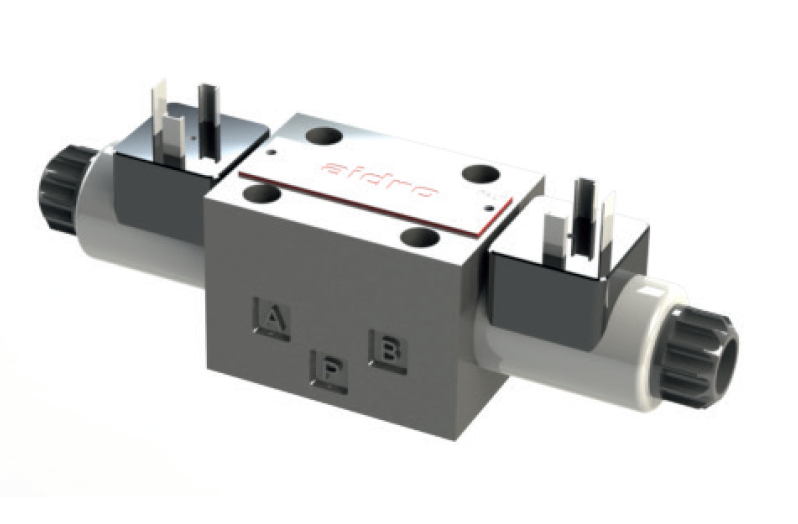

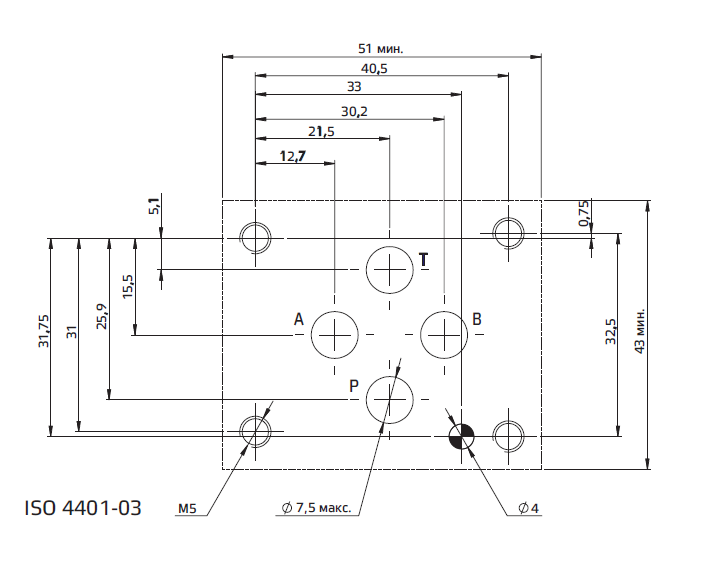

Направляющие гидрораспределители производства Aidro srl предназначены для монтажа на поверхности соответствующей стандарту DIN 24340 (CETOP 03) и могут использоваться в большинстве областей промышленности благодаря их высокой пропускной способности, максимальному рабочему давлению до 350Мпа и это в сочетании в компактными габаритными размерами.

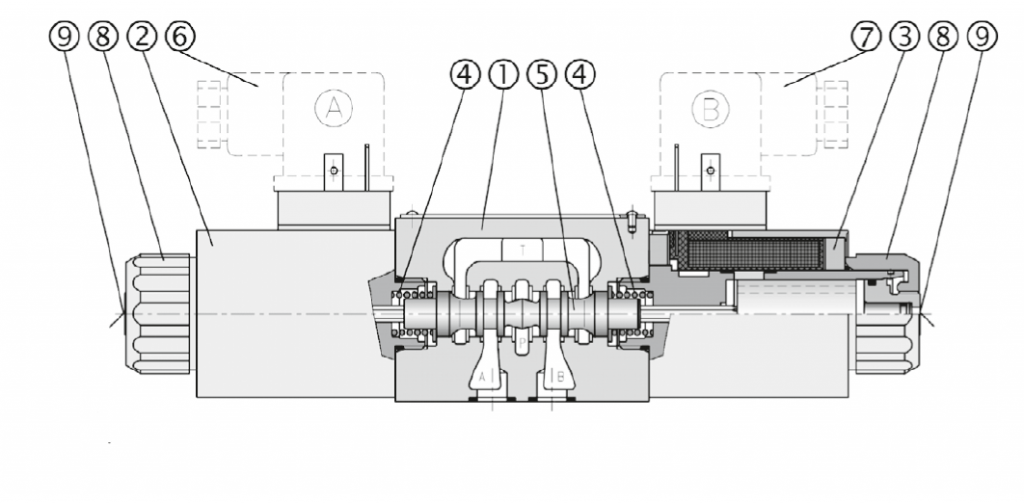

Использование соленоидов с мокрыми электромагнитами обеспечивает очень практичную и безопасную конструкцию, которая полностью исключает динамические уплотнения; трубка соленоида привинчивается непосредственно к корпусу клапана, в то время как катушка удерживается на месте с помощью стопорной гайки. Более подробно конструкция описана на рисунке 1.
Золотник 5 смещается в корпус 1 под действием пружин 4 и электромагнитов 2. Золотник 5, в зависимости от его формы и положения в корпусе, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока.

Специальная точная конструкция каналов и усовершенствование катушек позволяют обеспечить высокий поток при минимальном перепаде давления Δp.

Управление гидрораспределителями может быть:
  • электромагнитным;
  • пневматическим;
  • гидравлическим;
  • механическим;
  • рычажным.

Катушки соленоида как правило изготавливаются под электрические разъемы DIN43650, но также могуть быть и AMPX и Deutsch. По запросу возможны все варианты рабочего напряжения, но в стандарте это 12В, 24В, 115В, 230В переменного и постоянного токов.

Нейтральное положение занимается с помощью пружин, которые перемещают золотник в центр или в конец хода после отключения электромагнитного импульса.

В стандартной версии клапан фосфатирован для защиты от солевого тумана в течение 240 часов в соответствии с ISO 9227. Опционально возможно исполнение по ISO 9227 со стойкостью до 520 часов, такое обычно применяют для машин сельскохозяйственного назначения.

Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками, фильтруемыми в соответствии со стандартом ISO 4406, класс 19/17/14 или выше, и используемыми в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
