Дроссели модульного монтажа АМ3-FO-* 60 л/мин

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Дроссели модульного монтажа АМ3-FO-* 60 л/мин – 32 МПа (320 бар)

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

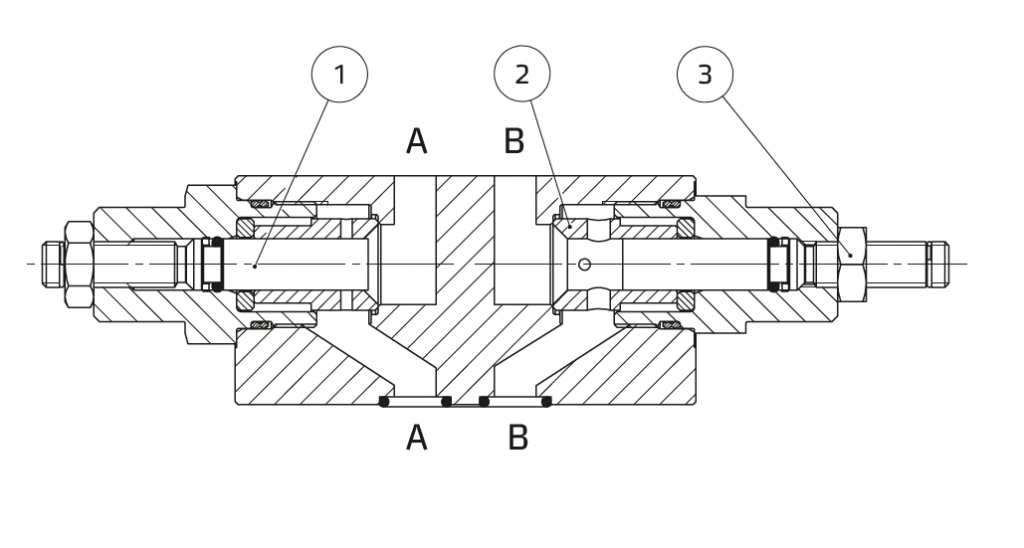

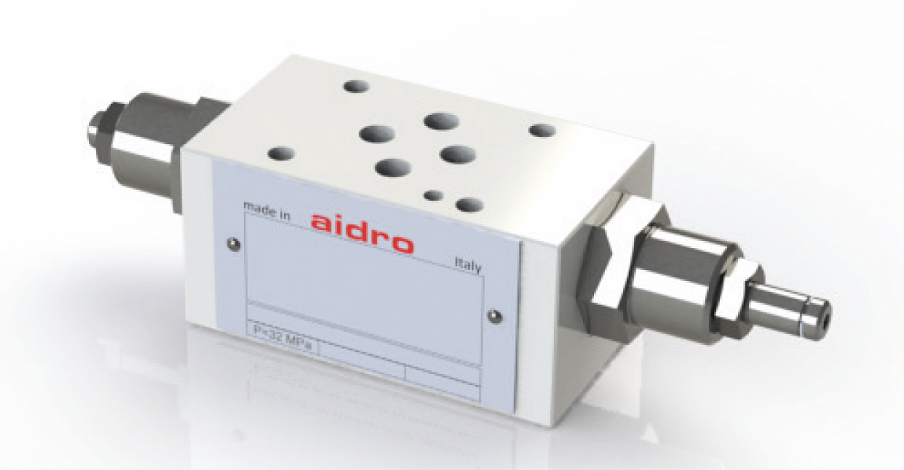

Дроссель модульного монтажа CETOP 3. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки.

[1] Код для заказа

(1)		(2)		(3)		(4)		(5)		(6)
AM3	—	FO	—		—	b	—		/	10

(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)

(2) FO: Дроссель двустороннего действия

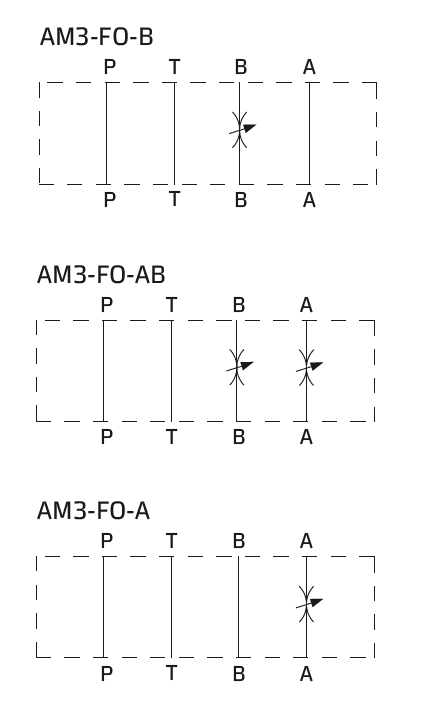

(3) Рабочие линии, в которых установлен клапан:

AB: Регулировка в линиях A и B. Потоки жидкости ограничиваются в направлениях A <–> A и B <–> B
A: Поток ограничивается в направлениях A <–> A; свободный поток в линиях B, P и T
B: Поток ограничивается в направлениях B <–> B; свободный поток в линиях A, P и T

(4) Характеристики регулировки потока:

Без обозначения: Стандартная регулировка
V: Точная регулировка

(5) Код, зарезервированный для опций и вариантов

(6) Номер (порядковый) конструкции клапанов

[2] Типовые графики

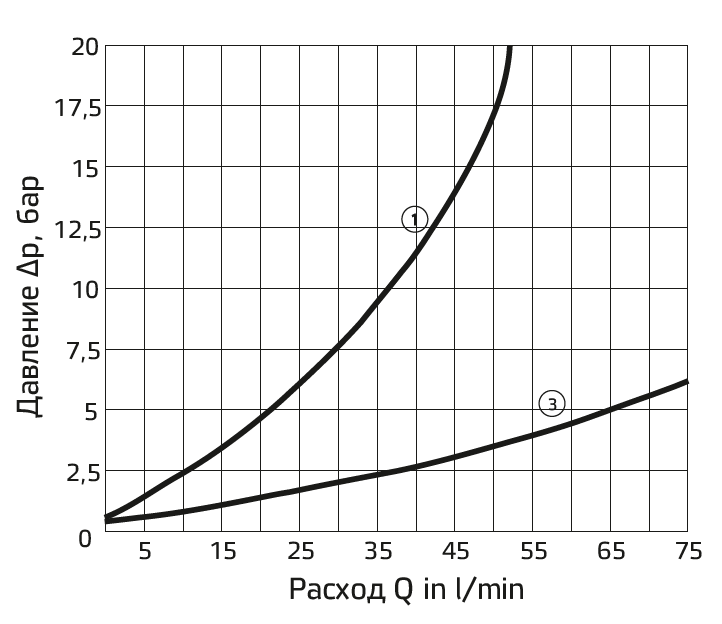

Типовые кривые ∆p-Q для клапанов AM3-FO-* в стандартной конфигурации, с минеральным маслом при ࣠=36 сСт и при 50°C полностью отведенной дросселирующей осью.

(1) (3) регулируемые каналы

[3] Установочные размеры (мм)

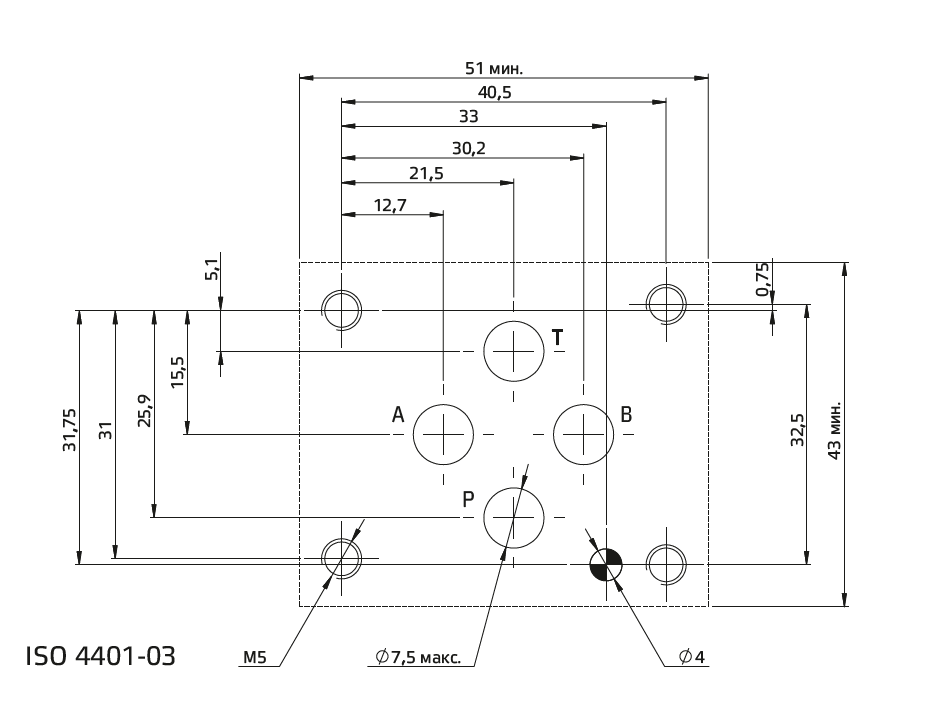

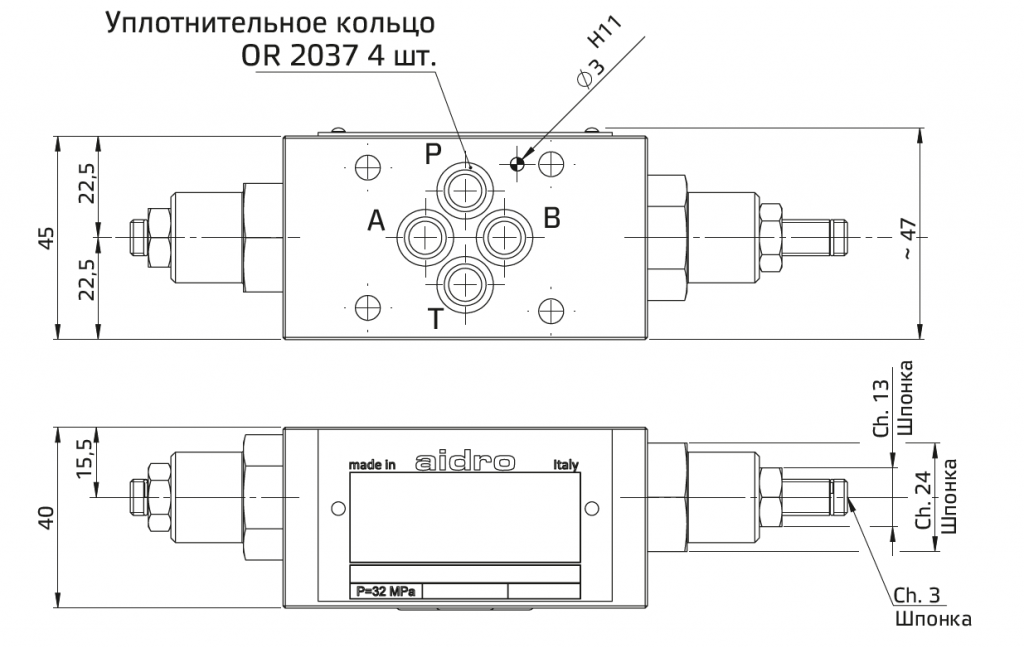

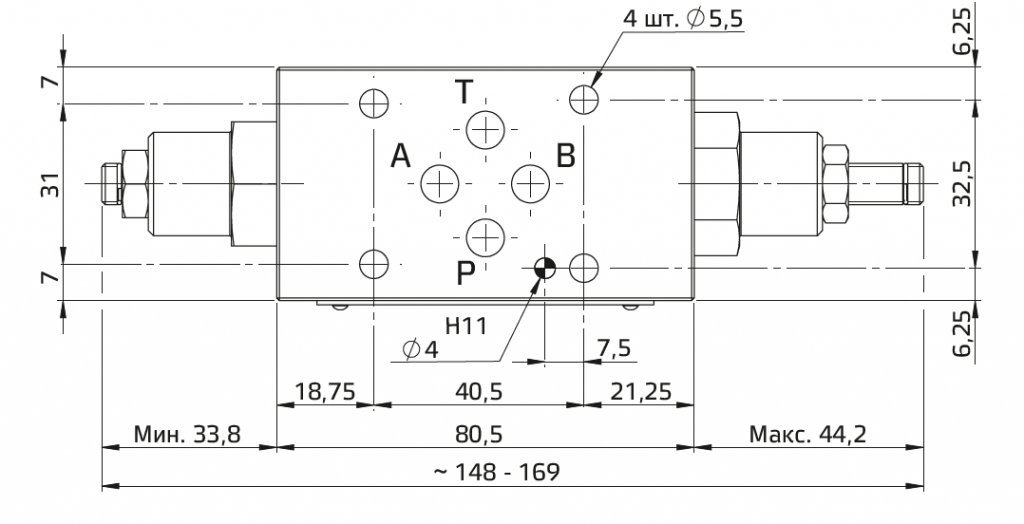

Все клапаны AM3-FO* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP.

[4] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

Макс. номинальный расход		Регулировка потока:
Макс. расход	60 л/мин	Регулировка потока осуществляется путем дросселирования через отверстия переменного сечения, образующиеся во втулке и частично ограничиваемые дросселирующей осью. В зависимости от различных комбинаций втулки/оси, может применяться следующая регулировка: – (стандартная): площадь отверстия уменьшается от 100% () до 0% при помощи 6 полных оборотов регулировочного винта. – V (точная): от 100% () до 0% при помощи 5 полных оборотов регулировочного винта () 100% прибл. Q = 60 л/мин при p = 20 бар (**) 100% прибл. Q = 30 л/мин при p = 20 бар Ось смещается для увеличения дросселирования путем ослабления ее гайки и вращения по часовой стрелке регулировочного винта. Специальные механические упоры предотвращают опасные перемещения.
Макс. номинальное давление (P, A, B)	32 МПа (320 бар)
Перепады давления	см. 4
Установка и размеры	см. 5
Масса	прибл. 1,2 кг
