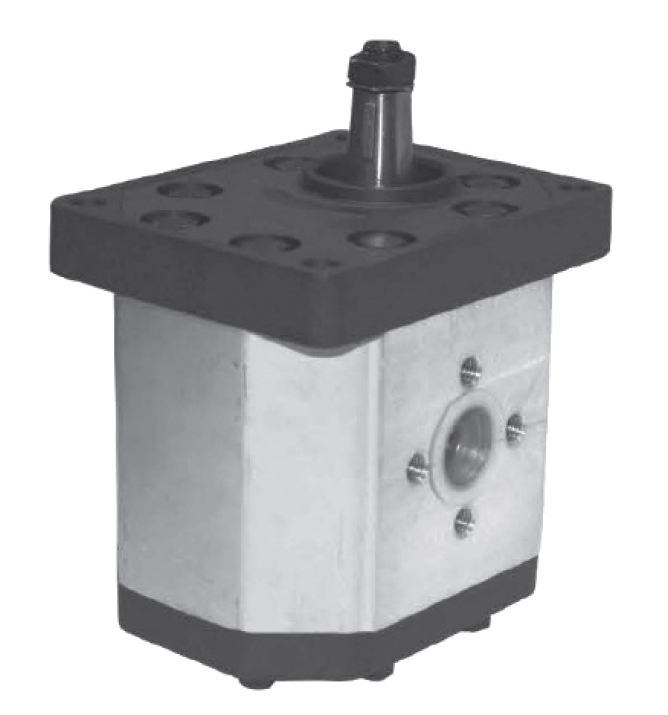

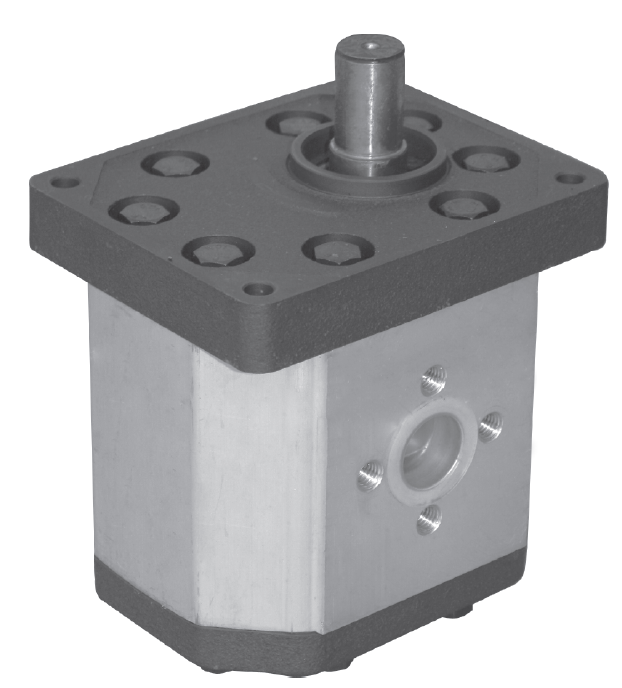

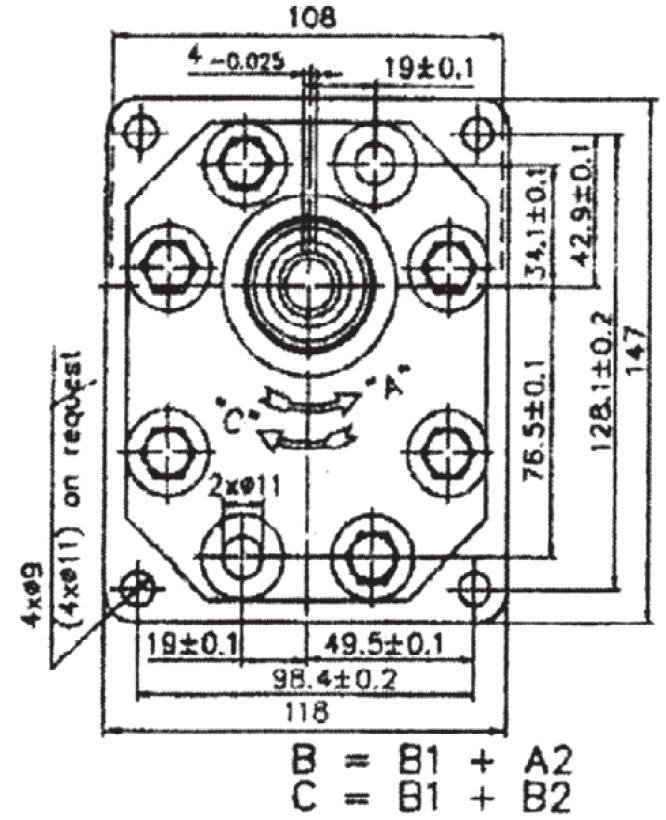

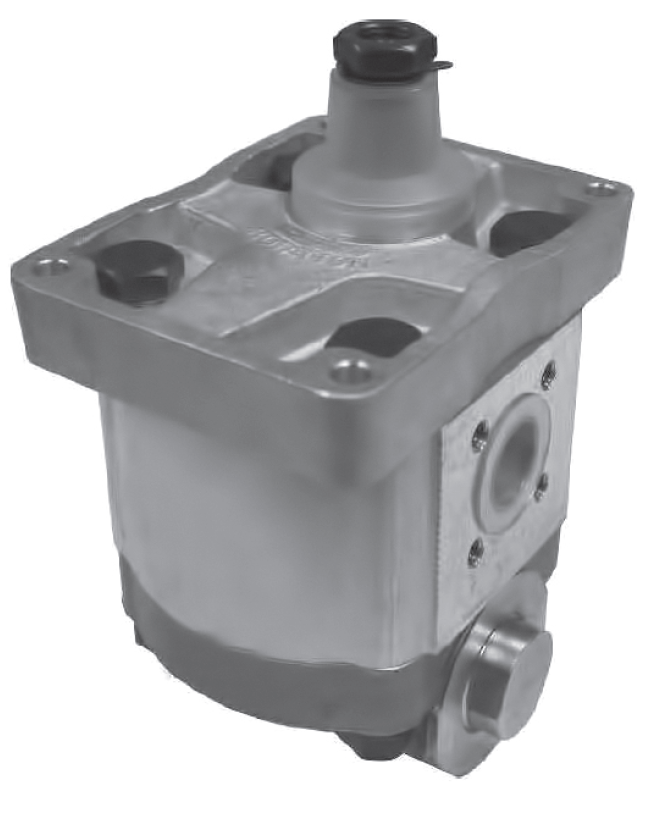

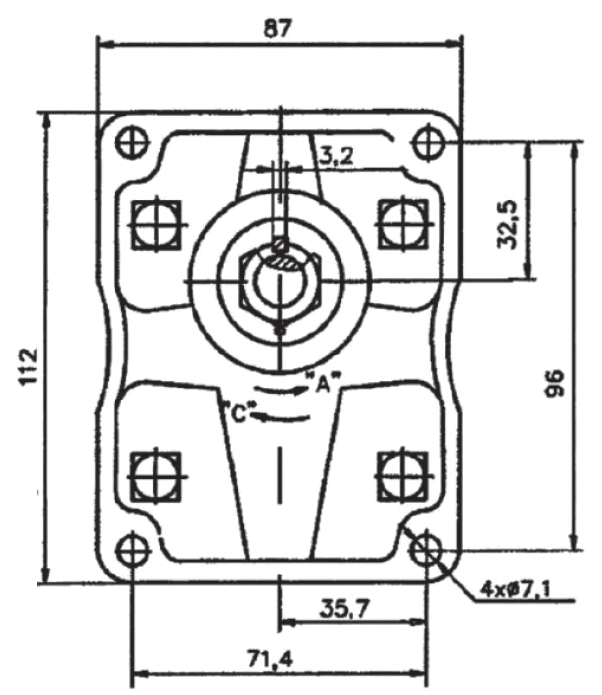

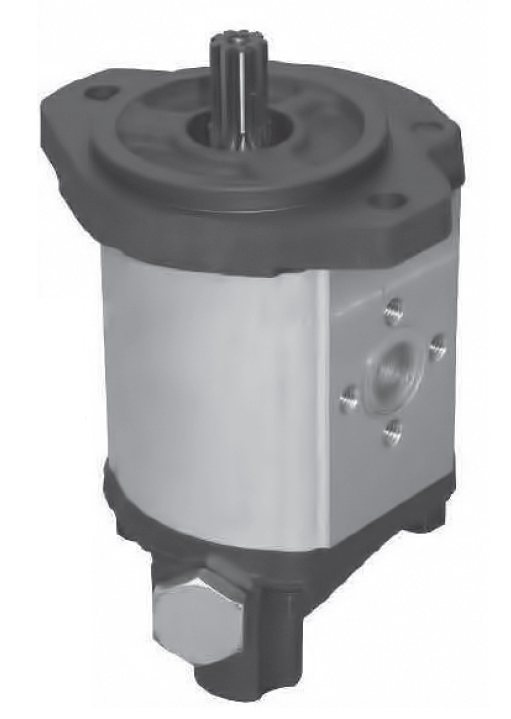

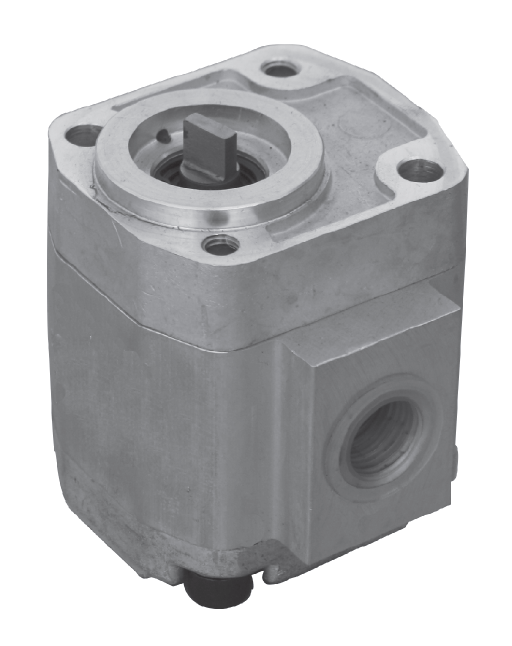

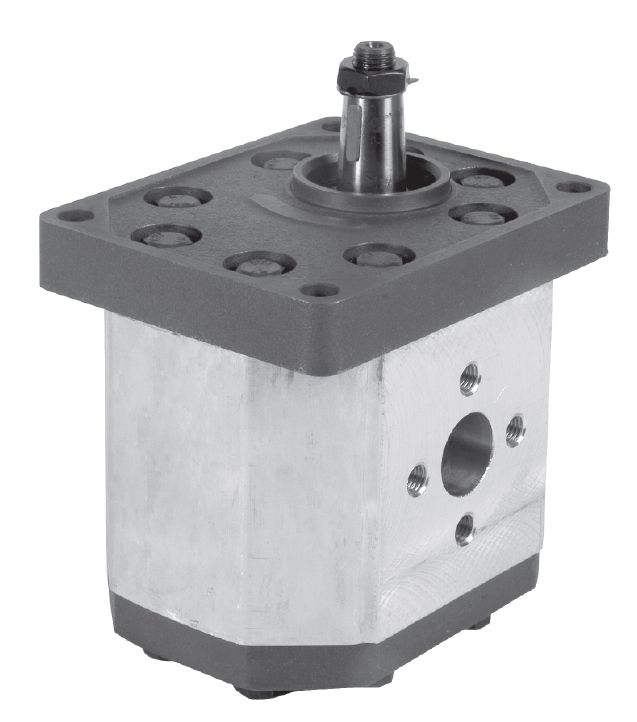

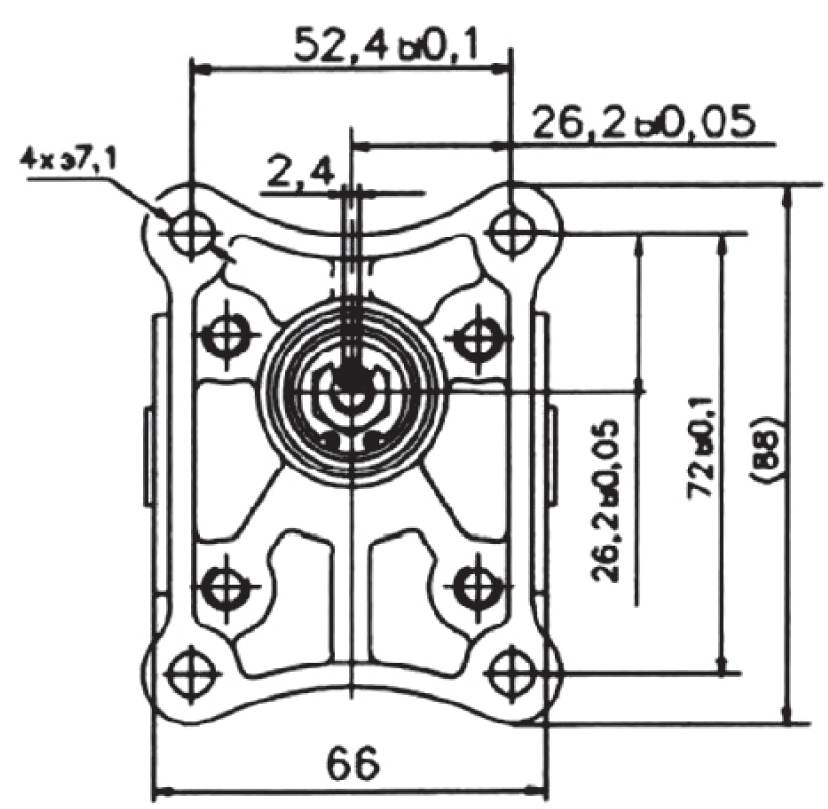

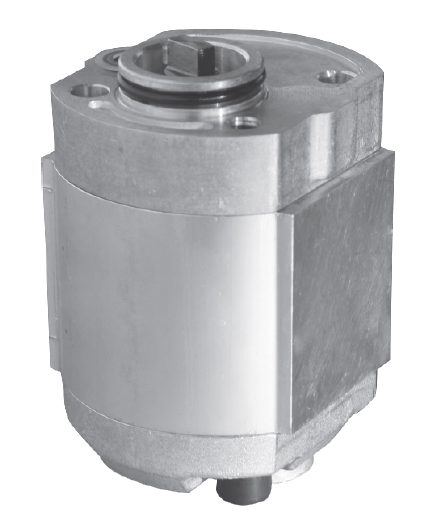

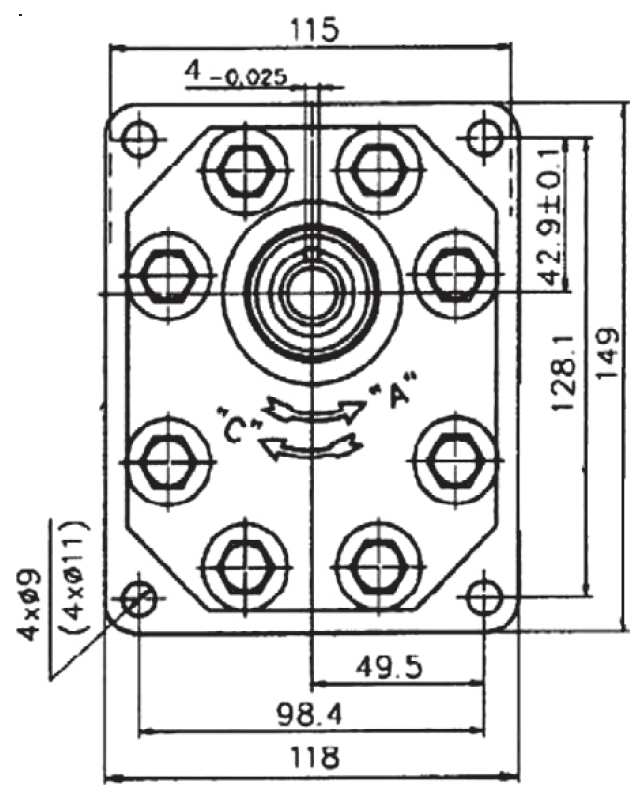

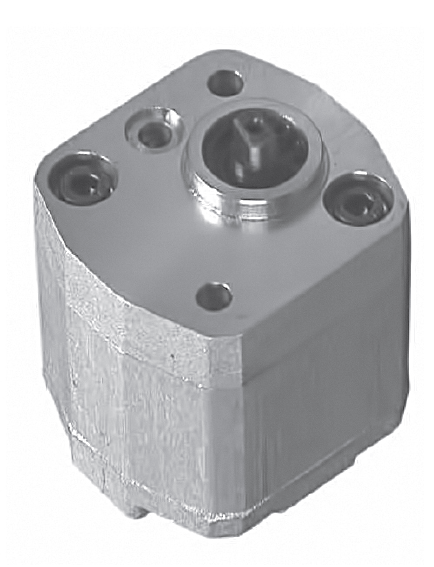

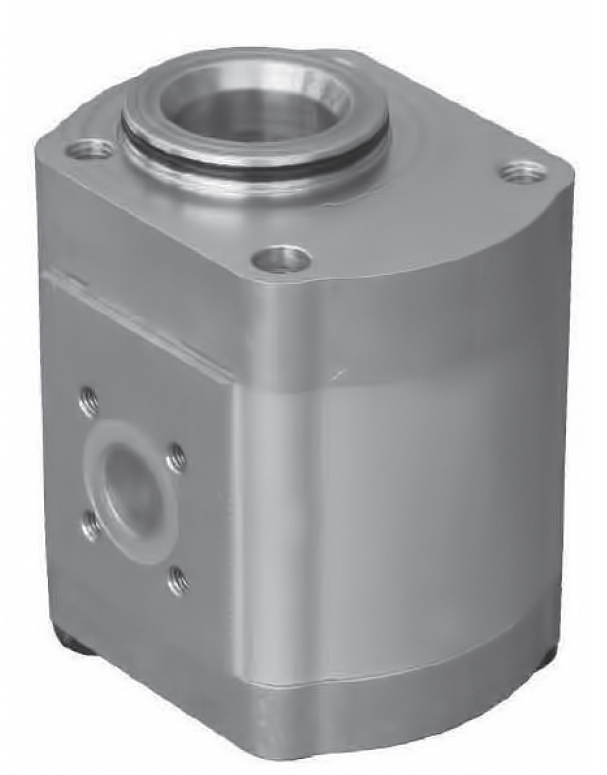

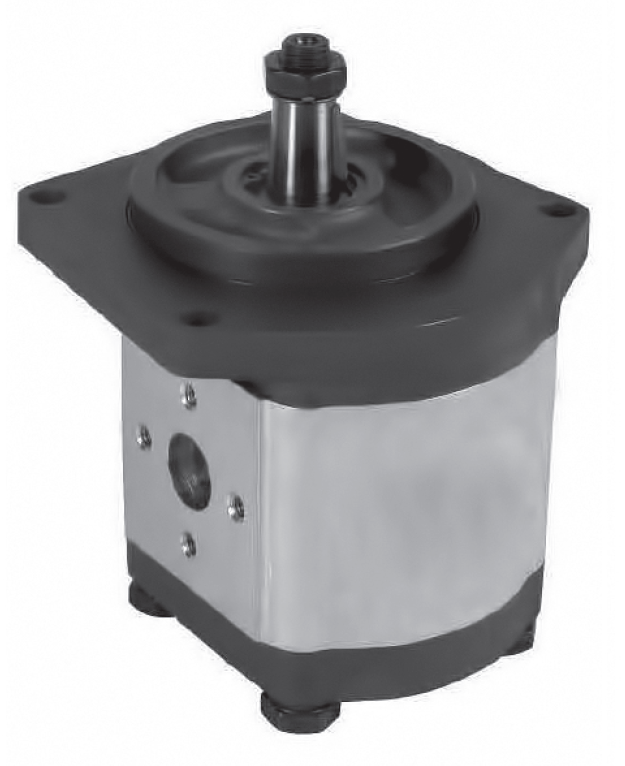

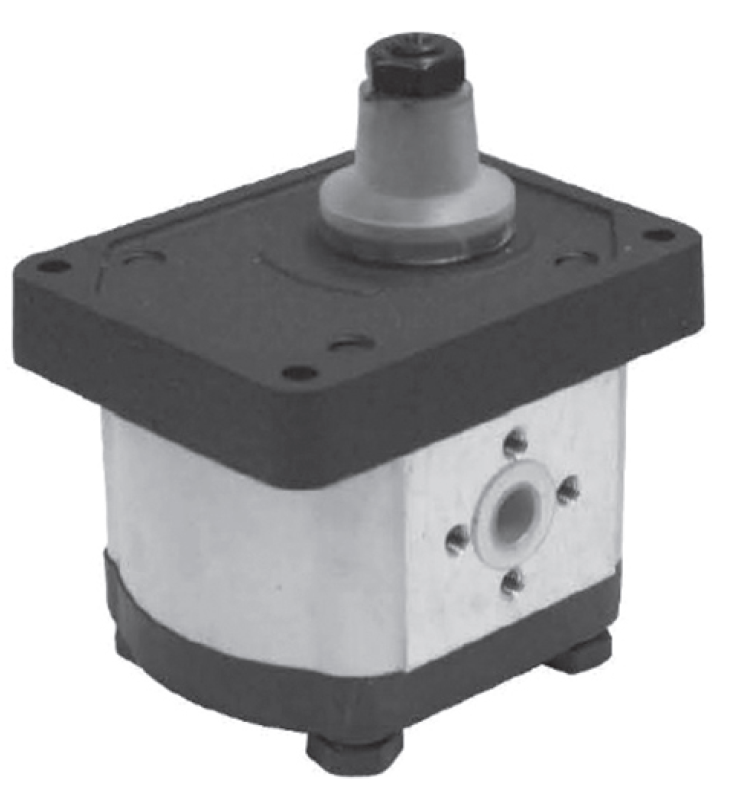

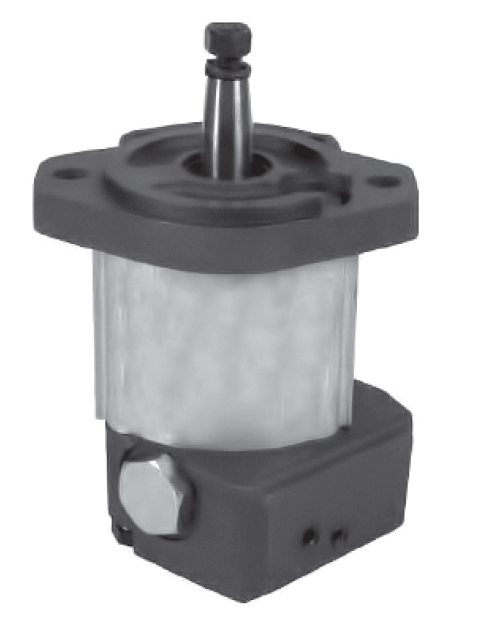

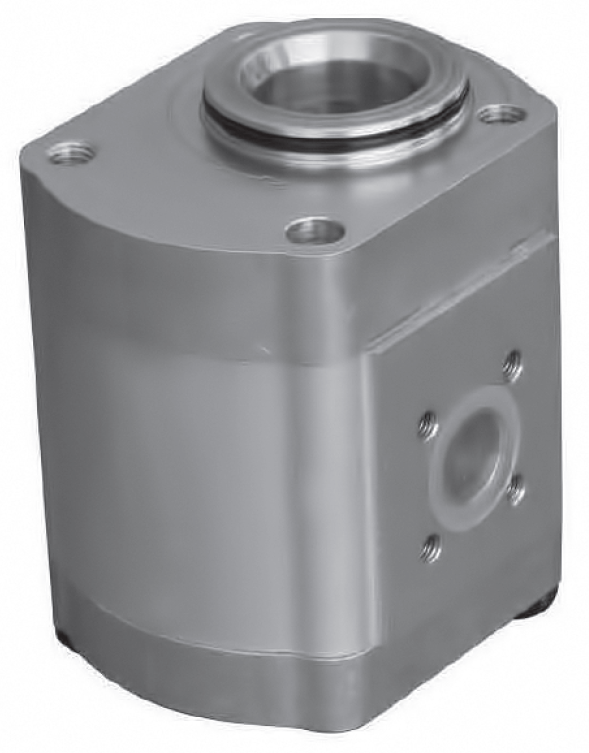

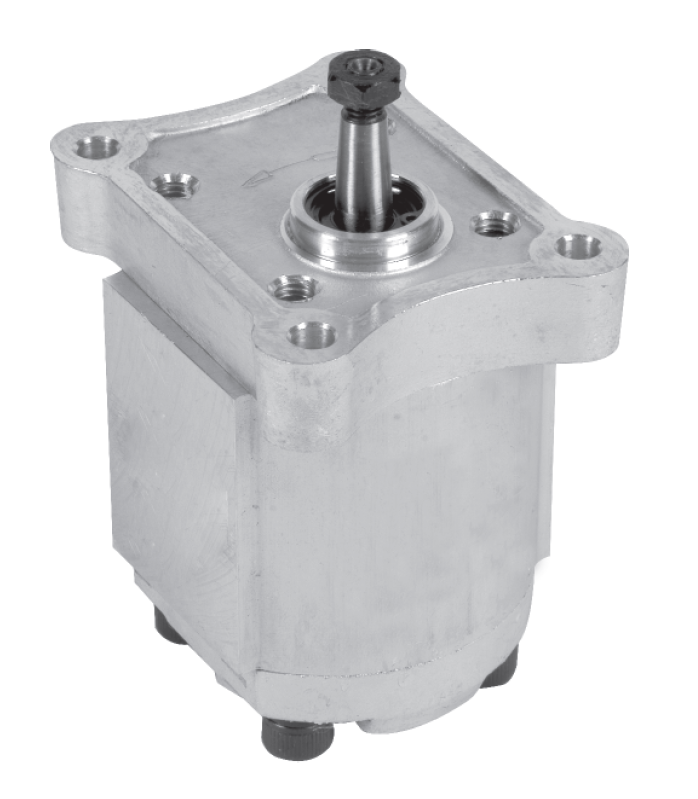

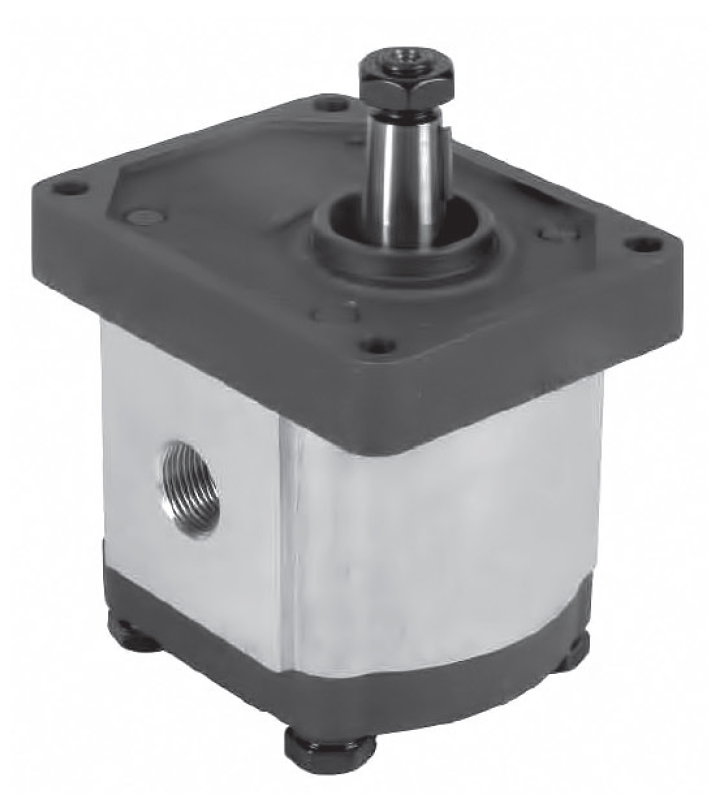

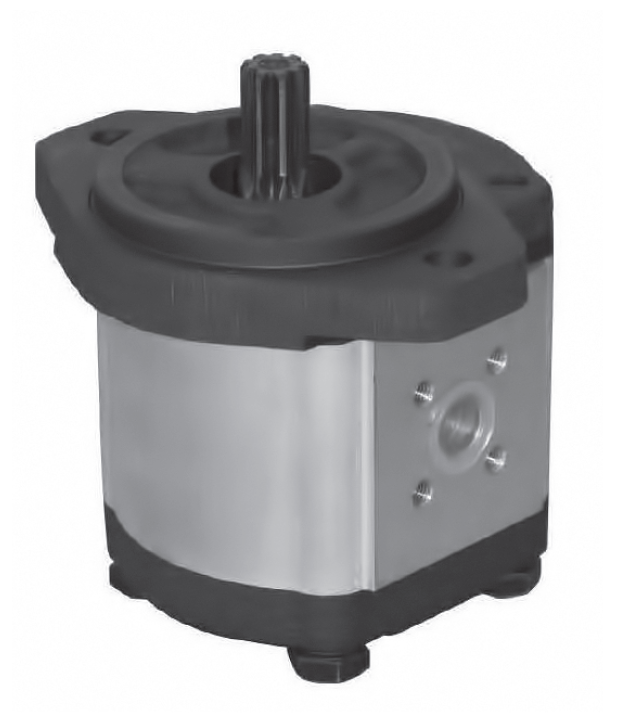

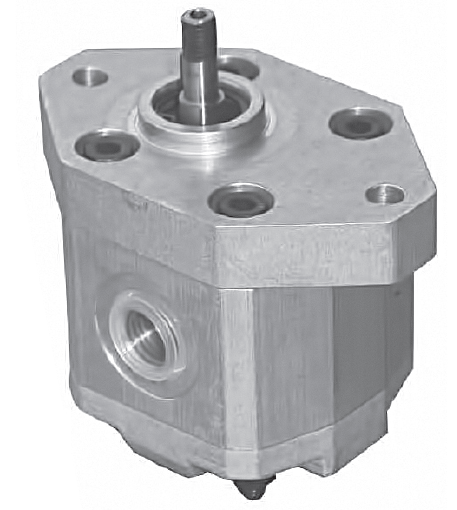

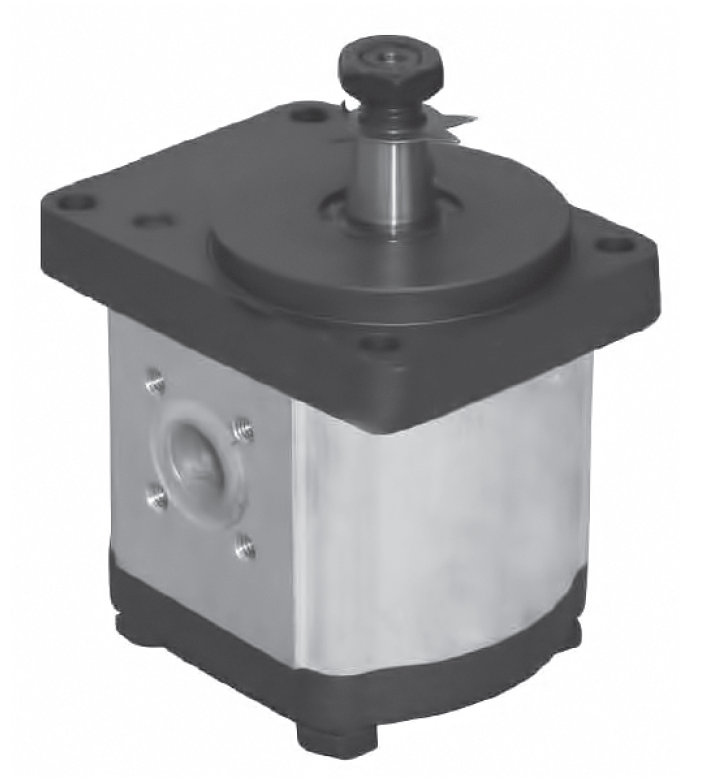

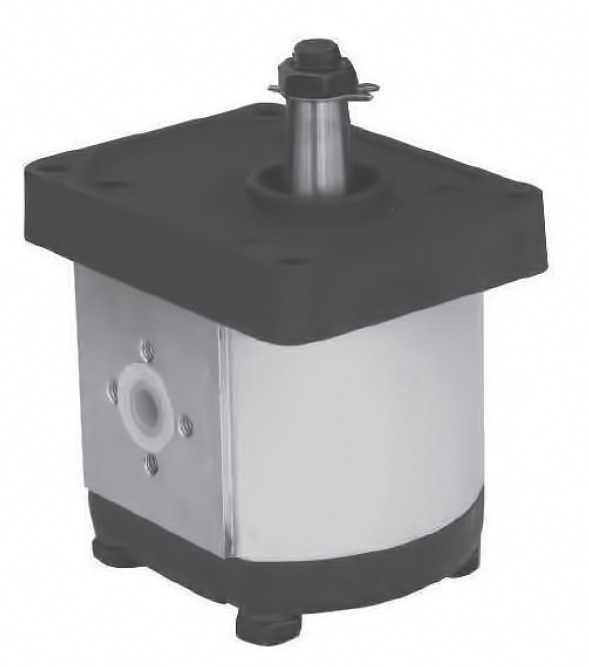

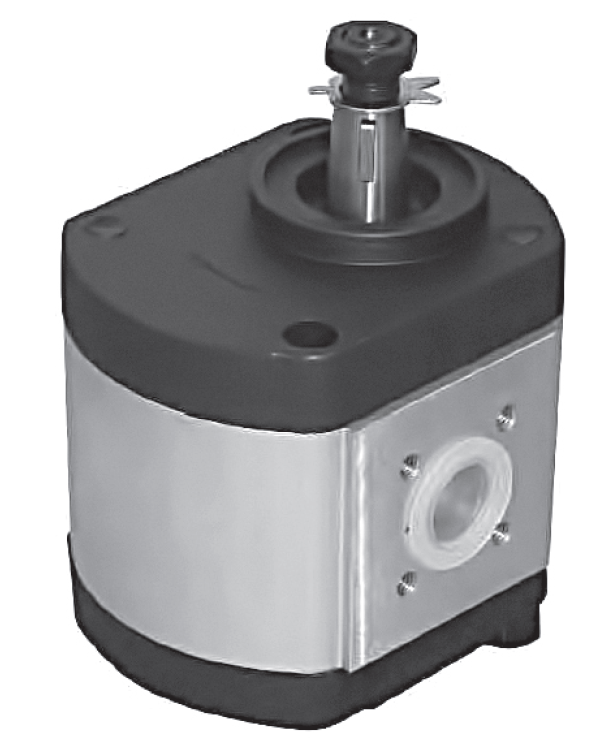

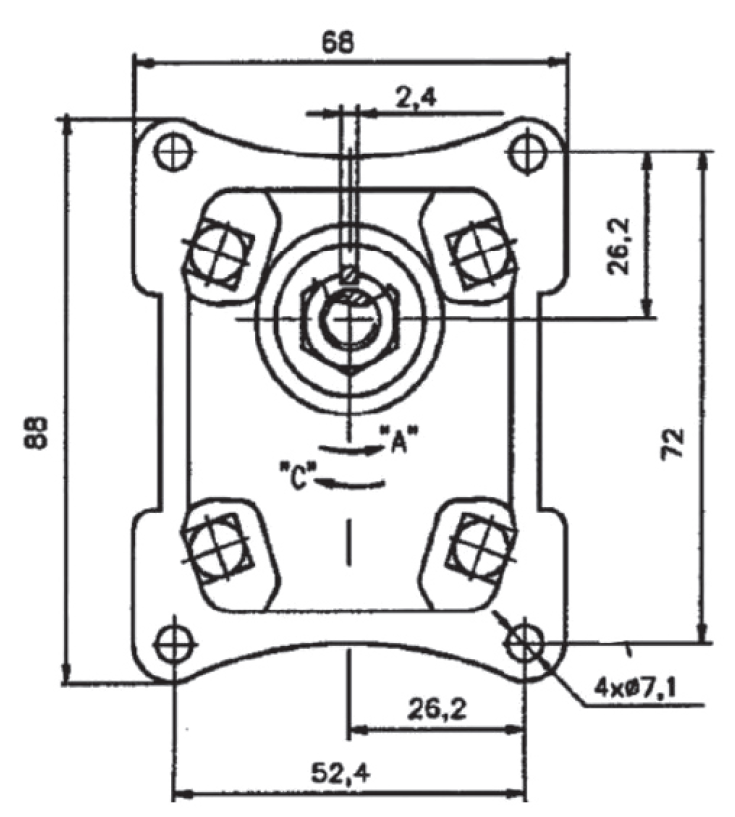

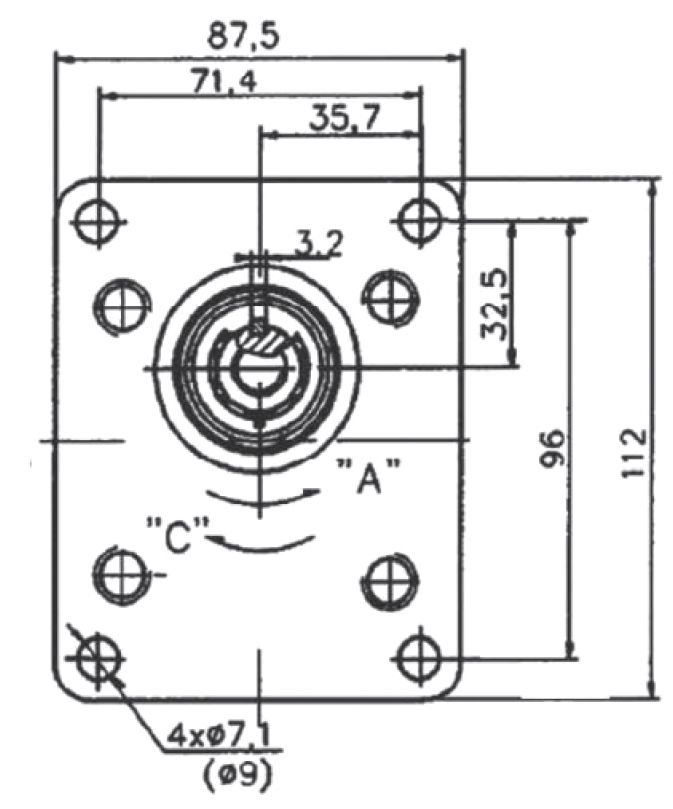

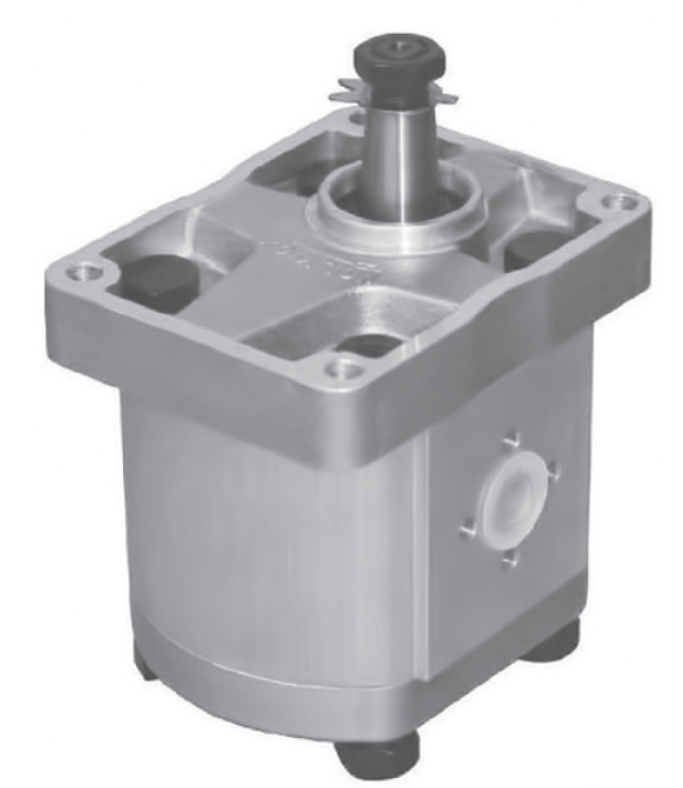

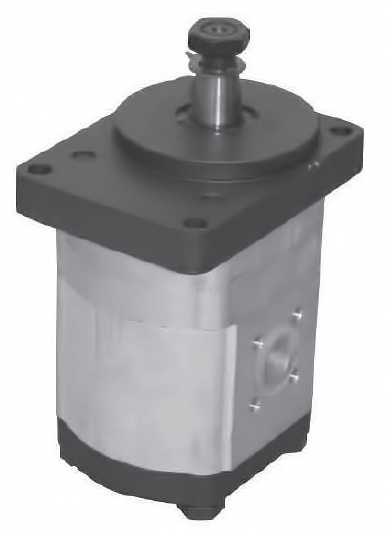

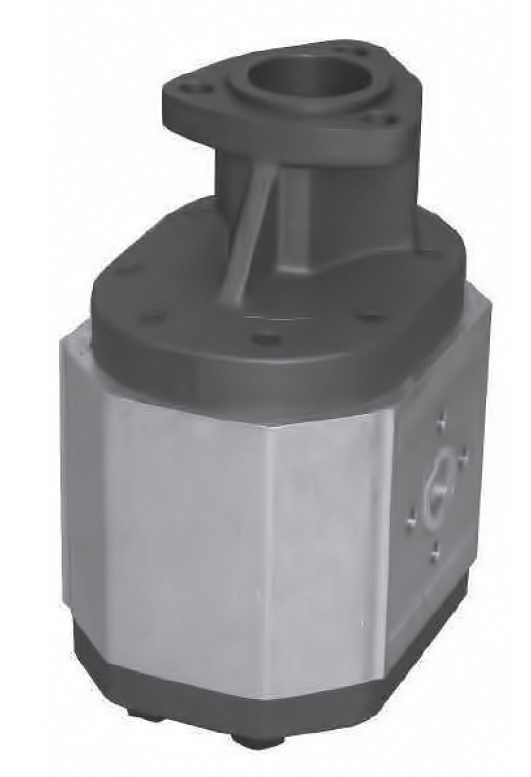

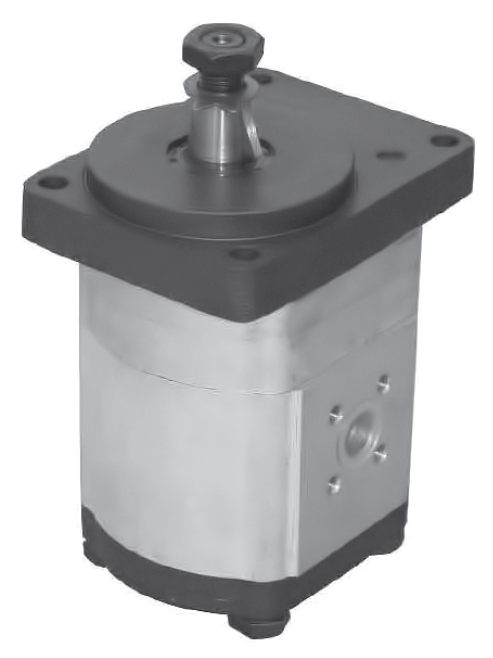

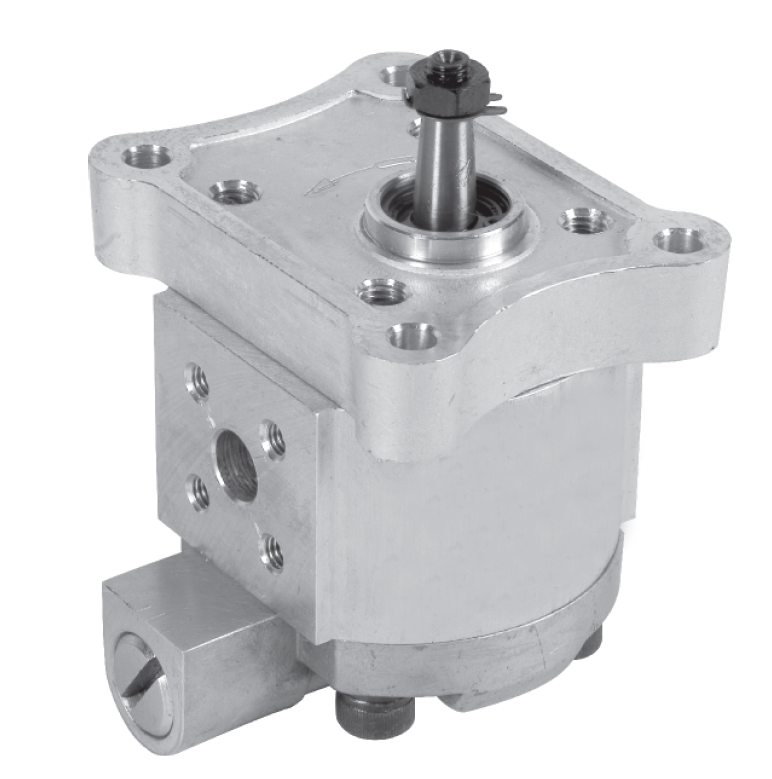

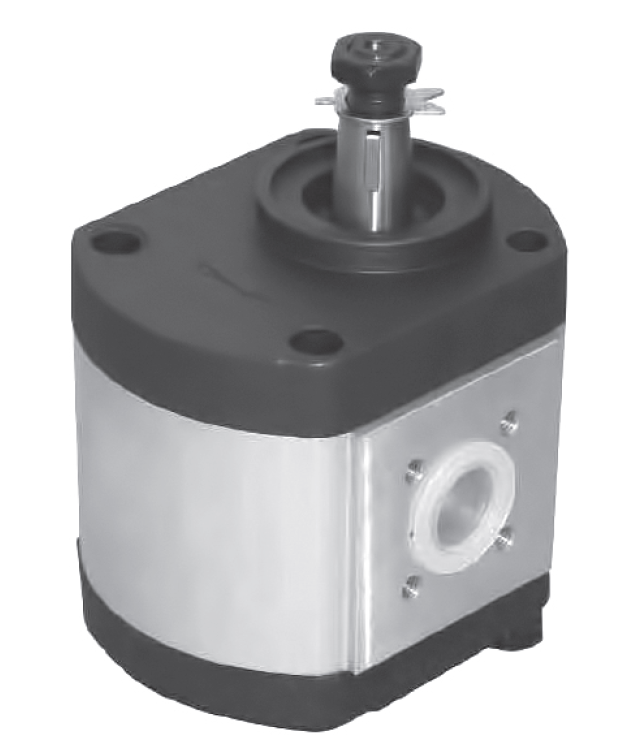

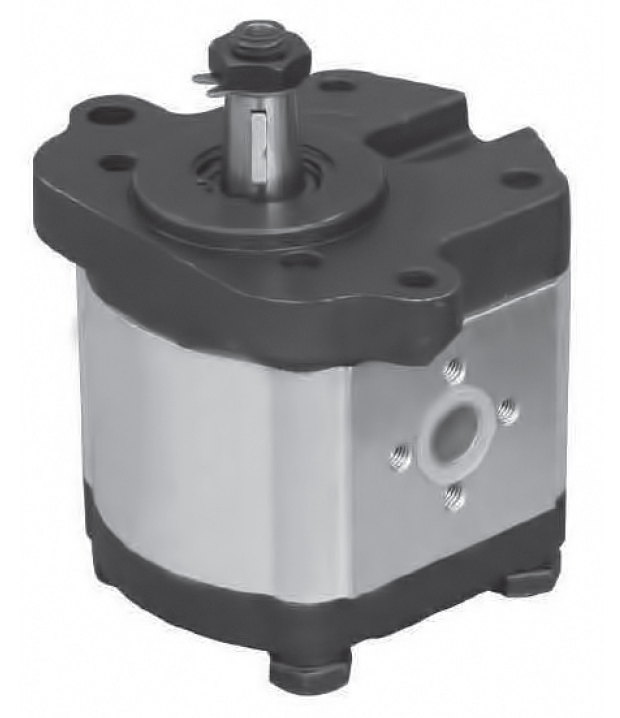

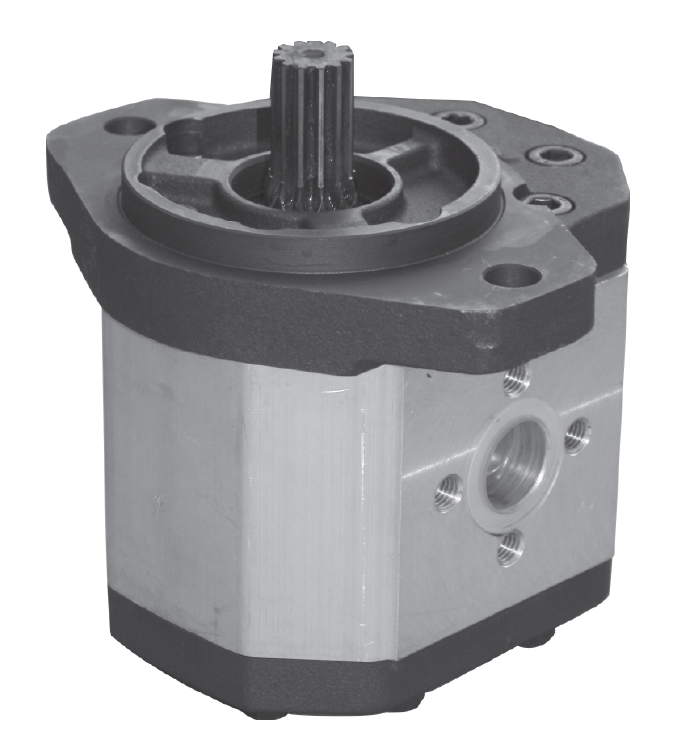

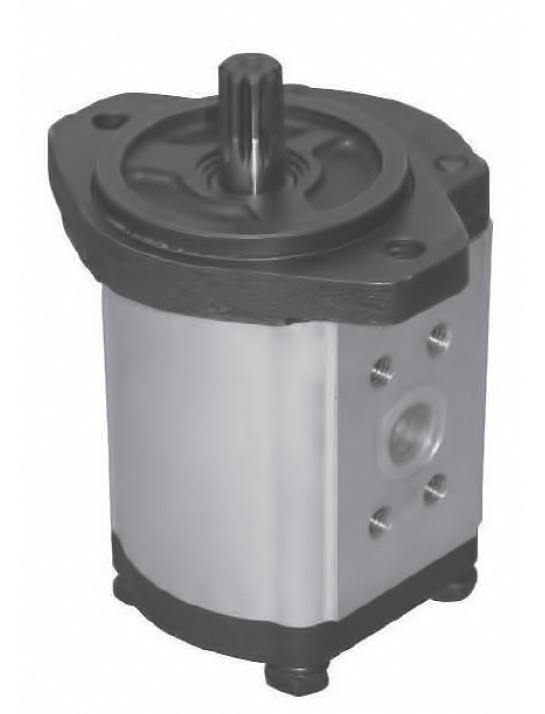

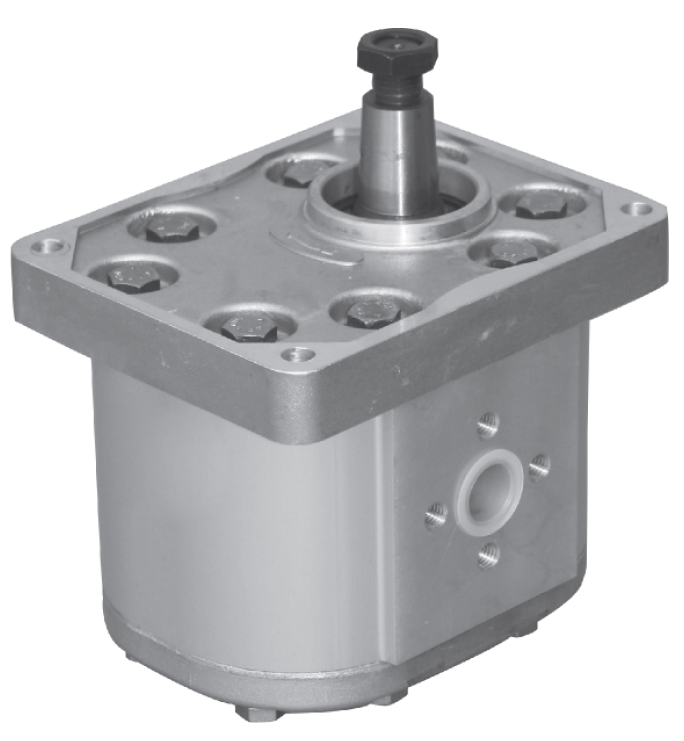

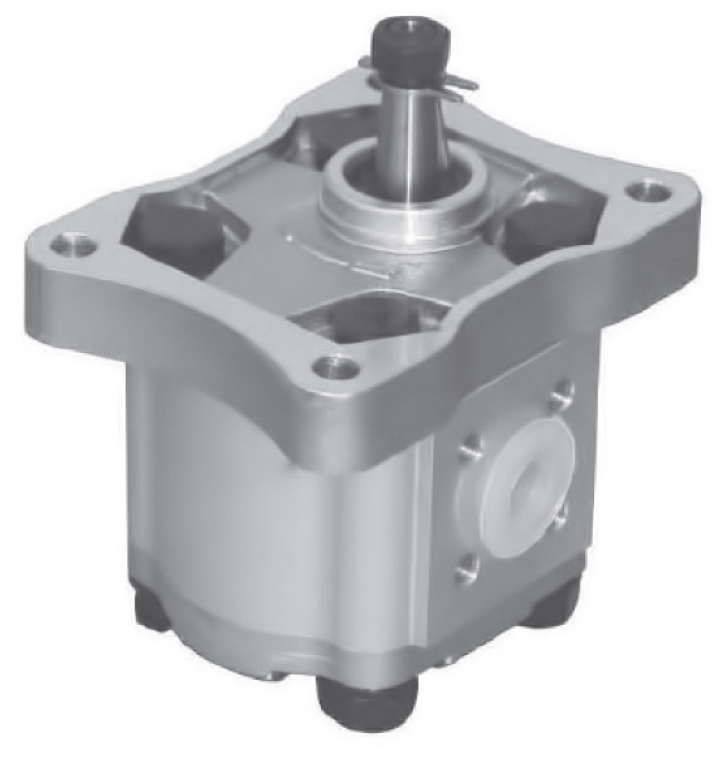

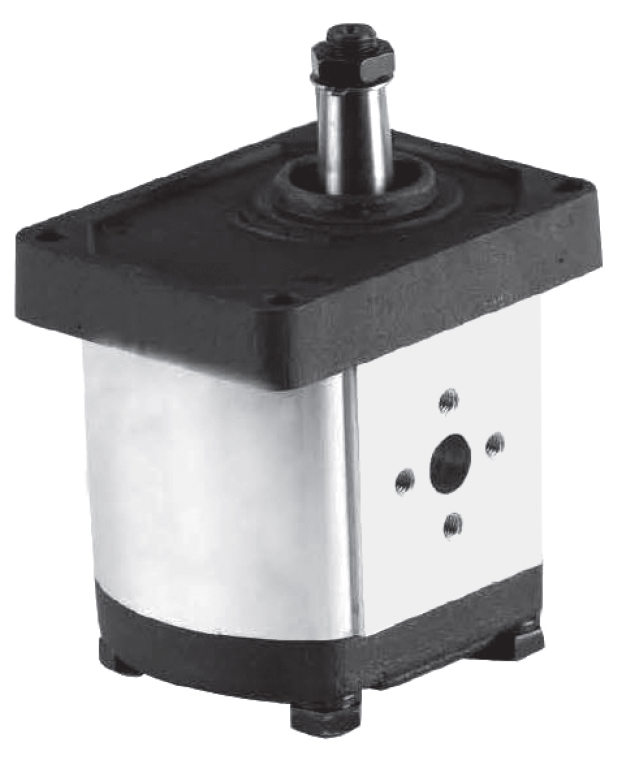

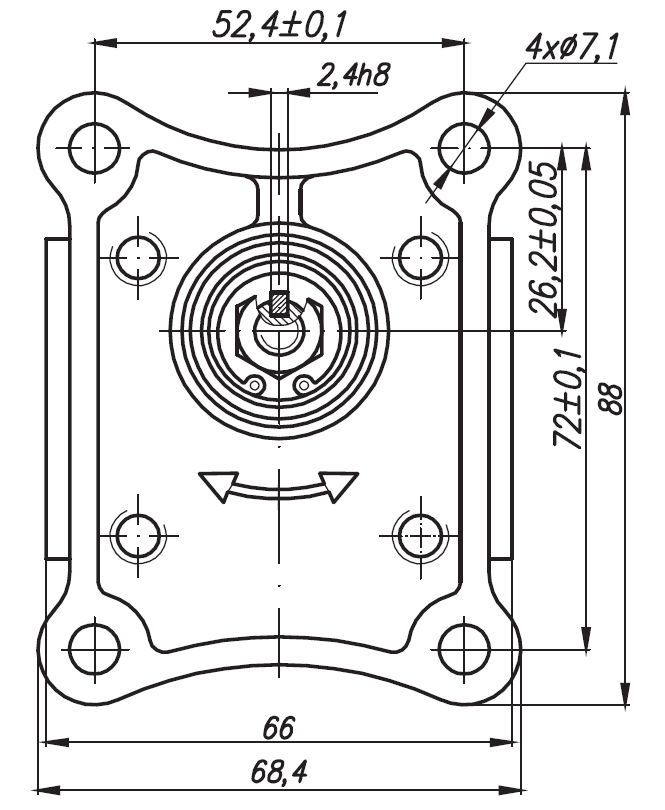

Гидравлические шестеренные насосы

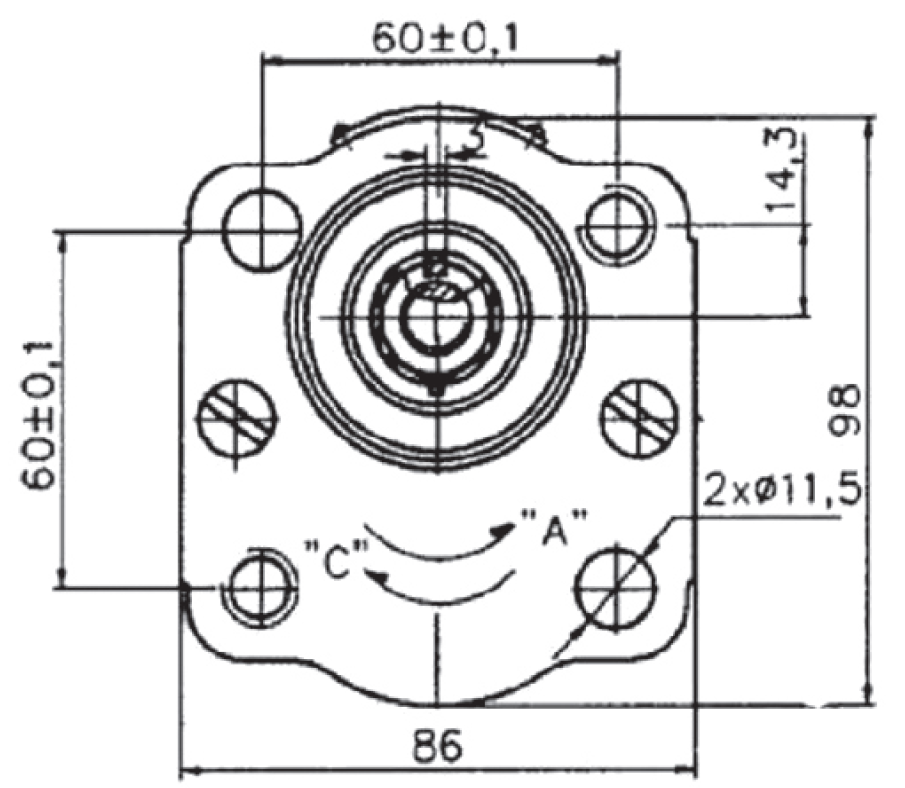

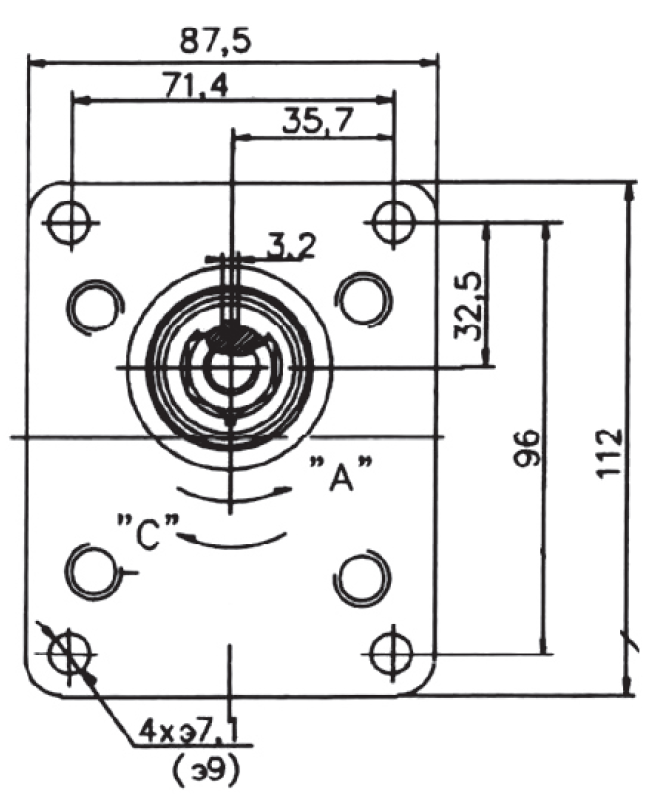

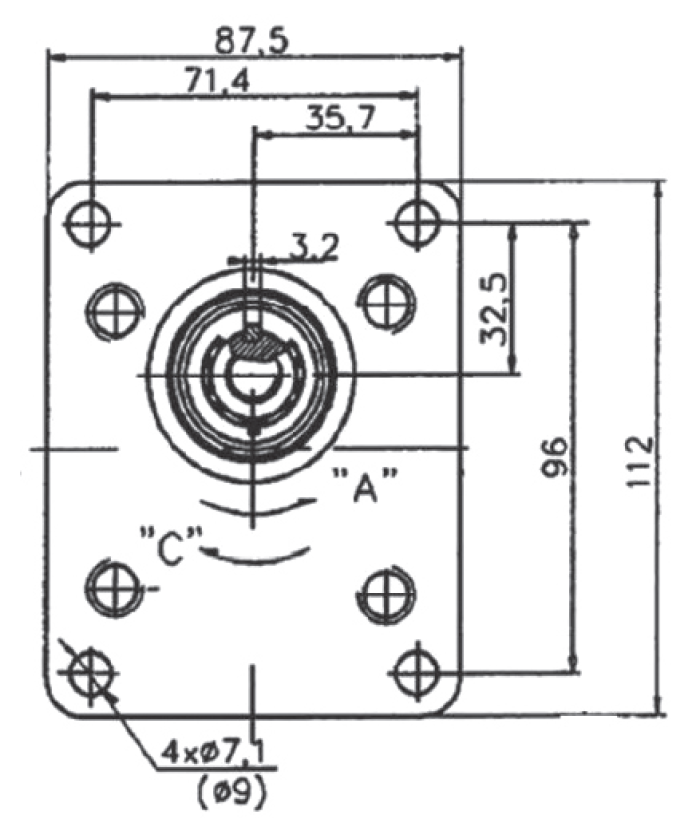

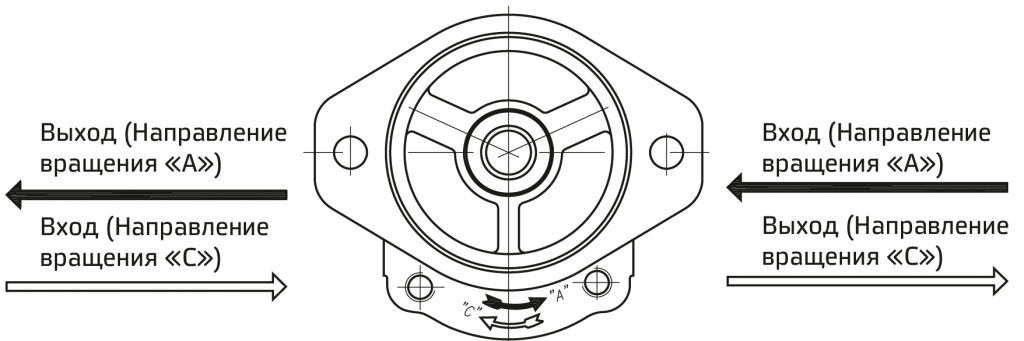

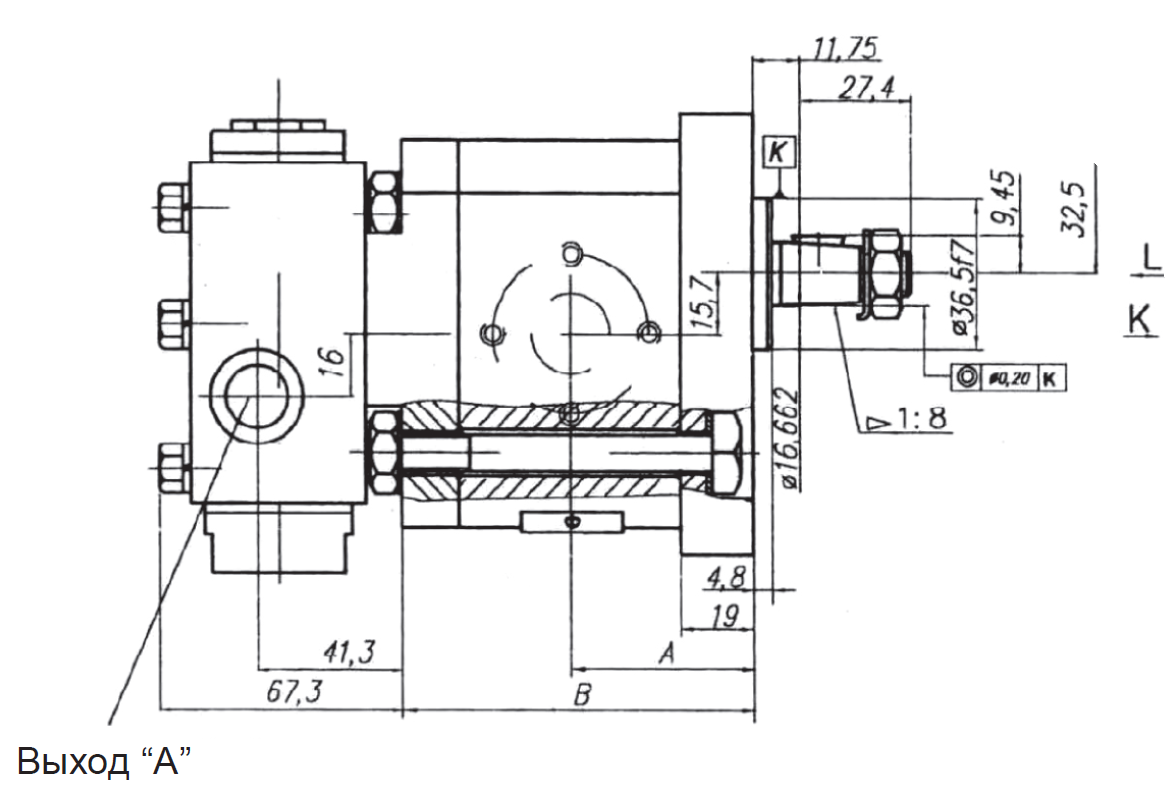

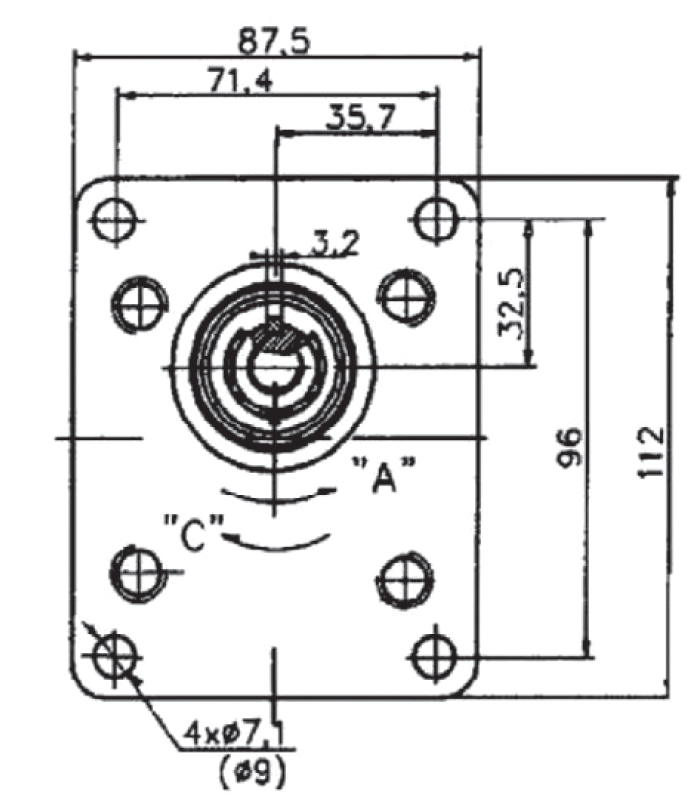

Связь между направлением вращения и местами расположения входных и выходных отверстий насосов

Группа		Напавление вращения		Рабочий объем		Приводной вал		Код насоса		Отверстия
00 10 20 30 40		A C R		↓		X - через переднюю крышку Y - через обе крышки		*** (*)		P4 - Фланец с метрическими типами рерьбы P4 - Фланец с резьбой UNC
										M - Метрическая G - Трубная U - SAE J475
↓
Группа 00		Группа 10		Группа 20		Группа 20 Н		Группа 30		Группа 40
Код	См3	Код	См3	Код	См3	Код	См3	Код	См3	Код	См3
0б2 0,3 0,5 0,75 1 1,25 1,5 1,75 2	0,25 0,3 0,5 0,75 1 1,25 1,5 1,75 2	1 1,25 1,6 2 2,5 2,65* 3,15 3,65 4,2 4,7* 5 5,7 6,1 7,4 8* 8,5 9,8	1 1,25 1,6 2 2,5 2,65 3,15 3,65 4,2 4,7 5 5,7 6,1 7,4 8 8,5 9,8	4,5 6,3 7* 8,2 10 11 12 14 15 16 17* 19 22 25 28 32 36	4,5 6,3 7 8,2 10 11,3 12 14 15 16 17,3 19 22 25 28 32 36	15 16 19 22 25 28 32 36	15 16 19 22 25 28 32 36	20 22,5 25 28 32 36 42 46 50 55 60	20 22,5 25 28 32 36 42 46 50 55 60	36 42 46 50 55 60	36 42 46 50 55 60
