Системы для хранения длинномерных материалов: трубы, прутка, профиля, арматуры

Выбор в пользу многолетнего опыта, эффективности и экономичности.

Характеристики
Системы хранения листового металла (расположенные в ряд)

Автоматизированная складская система предназначена для хранения и размещения листового металла различного веса и габаритов.

Характеристики

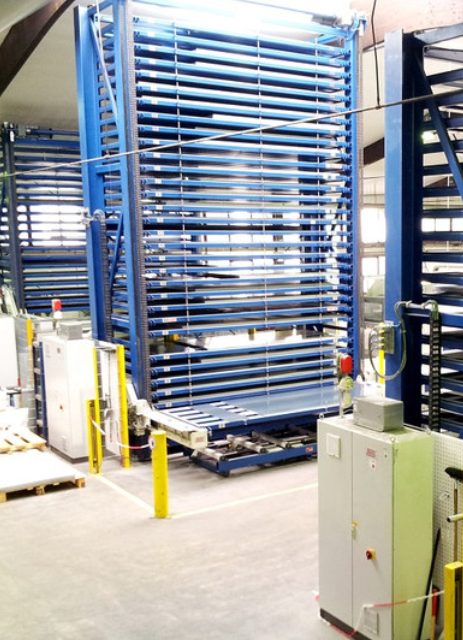

Системы хранения листа однобашенные или двухбашенные

Склады для хранения листовой продукции, выпускаемые компанией Trafö, предназначены для любых областей применения, связанных с плоскими изделиями, такими как листовой металл, пластики, и другие материалы.

Характеристики

Автоматизированные системы для хранения металла TRAFO

Автоматизированные системы компании TRAFO Trafö-Förderanlagen GmbH & Co. KG (Германия) предназначены для хранения и размещения листового металла, пруткового материала, оснастки, штампов, пресс-форм, металлопроката, а также тяжелых грузов различного веса, типа и габаритов.

Автоматический склад металла представляют собой зону хранения из стеллажей с местами размещения ТМЦ и штабелер-автоматом, который перемещается между стеллажами. Штабелер выполнен в виде рамы, стоящей на рельсах. Между опорами находится подъемная платформа. На штабелере установлен экстрактор — механизм перемещения несущего элемента.

Автоматизированные системы хранения запускаются операторами с помощью панели управления. Штабелер передвигается горизонтально вдоль всего складского комплекса. Подъемная платформа движется вертикально.

После того, как штабелер подъехал к месту хранения ТМЦ, на подъемной платформе начинает работать экстрактор, перемещающий кассету / паллету с грузом на платформу. Далее система везет ТМЦ к окну выдачи.

В окне выдачи находится тележка, на которую штабелер перекладывает несущий элемент с грузом. Тележка перевозит ТМЦ в зону выдачи или последующей обработки. После выгрузки штабелер перемещает пустую кассету / паллету на платформу и везет ее на исходное место хранения.

Назначение:

  • Поступление / хранение металлопроката, предназначенного для изготовления деталей;
  • Приемка, сортировка и автоматизированный учет поступающего металлопроката;
  • Транспортирование в зону обработки и складирование материала с помощью автоматического поиска места хранения;
  • Поступление / выдача листового металла, оснастки, штампов, металлопроката в производство;
  • Поступление и списание грузов с учетного баланса;
  • Учет и приемка делового отхода металлопроката с производства;
  • Вторичный учет и складирование.

Решаемые задачи:

  • Загрузка и выгрузка листового металла, оснастки, штампов, пруткового материала, металлопроката и других тяжелых и негабаритных грузов;
  • Обеспечение перемещения несущих кассет или паллет в зону обработки: прутковый материал — на пилы, листовой материал — на лазерный и гидроабразивный станки;
  • Оптимизация положения кассет / паллет внутри системы в зависимости от частоты обращения;
  • Учет цельного материала и делового отхода.

Преимущества

Уникальность автоматизированных систем TRAFO заключается в том, что грузоподъёмность одной полки автоматизированной системы хранения может быть до 20 тонн, а модульный принцип построения систем обеспечивает лучшие решения под индивидуальные требования заказчика.

Автоматизация

Автоматизированные системы TRAFO (Германия) управляются операторами с помощью программного обеспечения, через которое выполняются всевозможные операции: загрузка, выгрузка, инвентаризация и т.д.

На выбор операторов два режима управления: ручной и автоматический. Ручной режим происходит со встроенного в систему пульта, автоматический предполагает программно-аппаратную интеграцию данной системы с внешней системой управления движением ТМЦ (WMS-системой).

Технические характеристики:

Грузоподъемность несущей кассеты / паллеты, кг от 1000 до 20000

Длина х Глубина х Высота кассеты / паллеты, мм

Любые, в зависимости от характеристик хранимого проката, а также от его параметров по плотности
Общее число мест хранения
Вид хранимого проката
Интеграция с АСУ предприятия 1С, SAP ERP., LogISt и др.
Габариты системы Любые, в зависимости от площади склада, объема хранения и требований заказчика.

Пример реализованного проекта:

Грузоподъемность несущей кассеты/паллеты, кг 5000

Длина х Глубина х Высота кассеты / паллеты, мм

6200×1530×255
Общее число мест хранения 656 шт.
Вид хранимого проката листовой металла/прутковый материал/оснастка/штампы и тяжелых грузов
Интеграция с АСУ предприятия SAP ERP.
Общая несущая способность складского комплекса, кг 3 320 000
