Контейнеры Gel-Pak для наноустройств (Серия NDT)

Контейнеры Серии NDT специально разработаны для чрезвычайно маленьких устройств размером менее чем 250 х 250 мкм и требующих их извлечение при помощи ручного вакуумного пинцета или автоматического оборудования для захвата и установки.

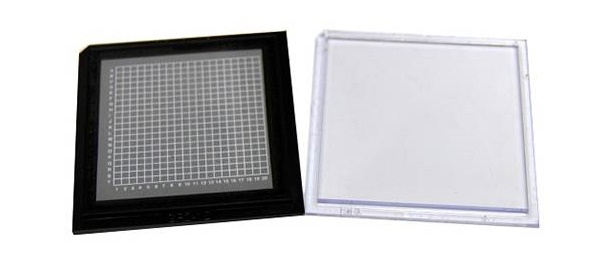

Рис. 1. Контейнеры Gel-Pak для наноустройств (Серия NDT)

Так как, даже использование сетки с плотностью 195 нитей/дюйм, для таких крошечных устройств может приводить к их наклону при создании вакуума под контейнером Серии VR, то рекомендуется использовать контейнеры Серии NDT для наноустройств.
Контейнеры Серии NDT схожи по конструкции с 2" контейнерами Серии VR, однако вакуум для выгрузки изделий не используется. При отсутствии вакуума эластичная гелевая мембрана может растягиваться вверх, что и позволять устройству "отслаиваться" от геля при его подъёме. Скорость выгрузки при использовании этого процесса должна быть уменьшена.

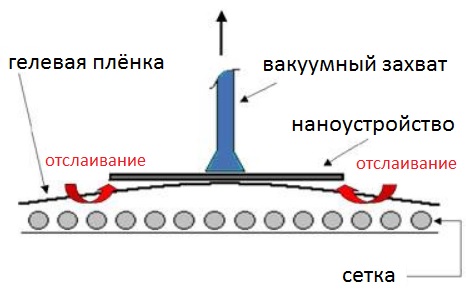

Рис. 2. Схема работы контейнера Серии NDT

В контейнерах Серии NDT используется только сверхнизкий уровень XT клейкости геля, а сетка доступна как в чёрном, так и в белых цветах, чтобы была возможность обеспечить совместимость с системой технического зрения.
