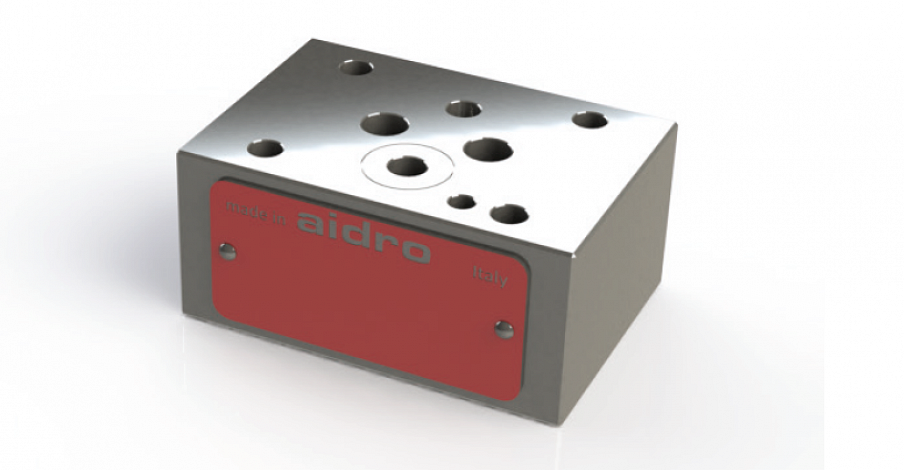

Обратные клапаны модульного монтажа АМ3-СО-*/25 50 л/мин – 32 МПа (320 бар) .

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Обратный клапан прямого действия. Все внутренние детали изготовлены из высокопрочной стали и прецизионно обработаны для обеспечения требуемой плотности. Регулируемые линии: P, T или PT. Стандартная обработка поверхности корпуса - покрытие никель-фосфор. Заглушки оцинкованы.

[1] Код для заказа

(1)		(2)		(3)		(4)		(5)		(6)
AM3	—	CO	—		—		—		—	25

(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)

(2) CO: Обратный клапан, с пружинным приводом

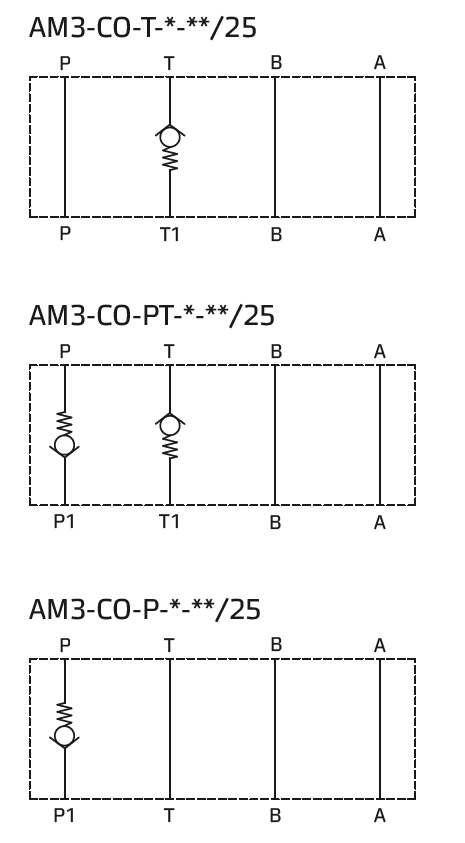

(3) Рабочие линии, в которых установлен обратный клапан:

T: Обратный клапан в линии T. Поток перекрывается в направлении T1 → T, свободный поток в линиях A, B и P

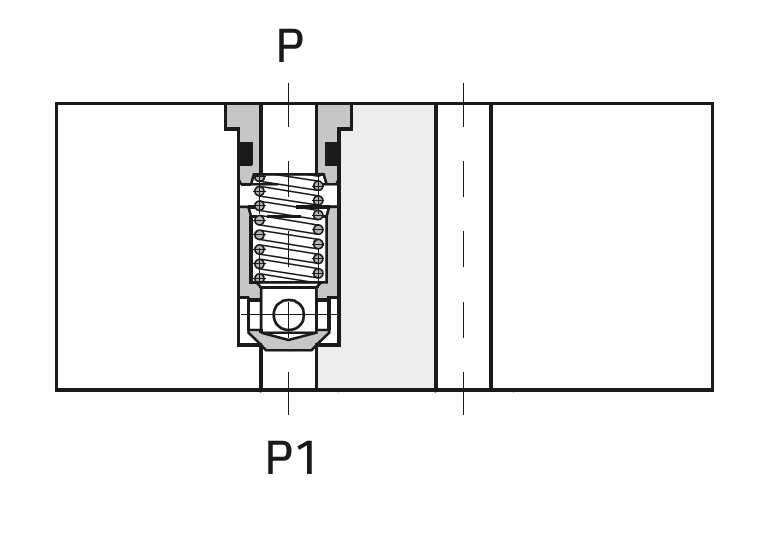

P: Обратный клапан в линии P: Поток в направлении P →
P1 перекрывается; свободный поток в линиях A, B, и T
PT: Обратный клапан в линиях P и T: Поток в направлении P → P1 и T1 → T перекрывается; свободный поток в линиях A и B

(4) Давление открытия обратного клапана (Pm):

Без обозначения: Стандартная регулировка, Pm прибл. 0,2 МПа (2 бар)

(5) Код, зарезервированный для опций и вариантов

(6) Номер (порядковый) конструкции клапанов

[2] Типовые графики

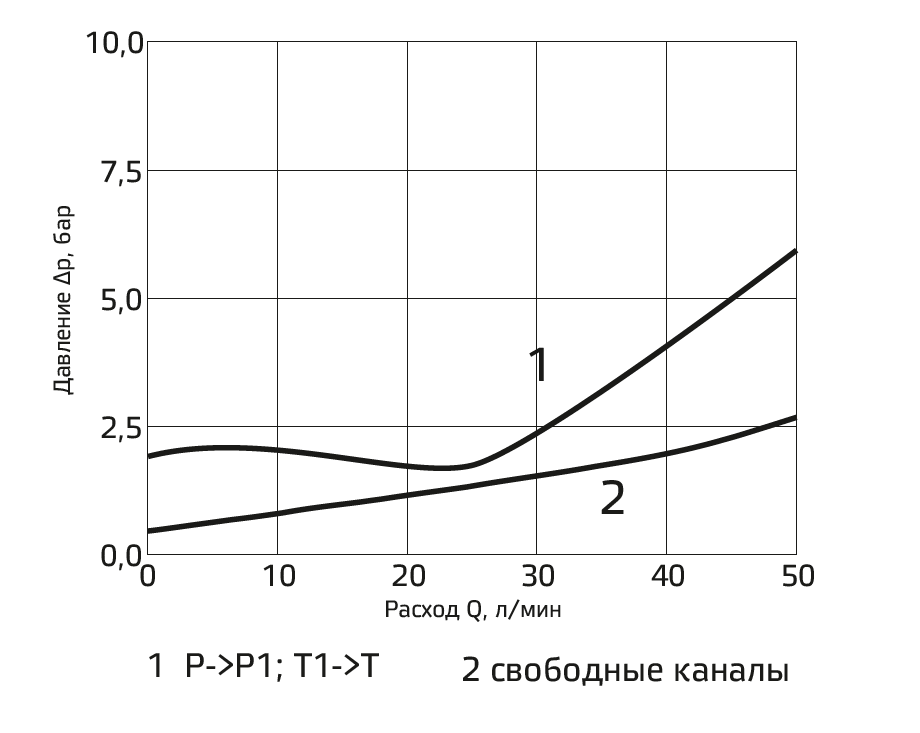

Типовые кривые Δp-Q для клапанов AM3-CO в стандартной конфигурации, с минеральным маслом при ѵ=36 сСт и при 50°C полностью отведенной дросселирующей осью.

[3] Установочные размеры (мм)

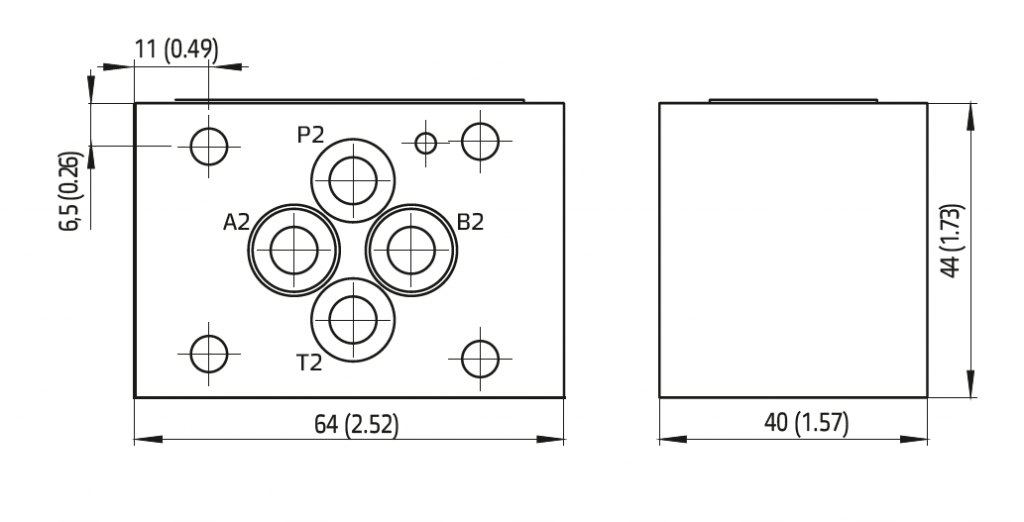

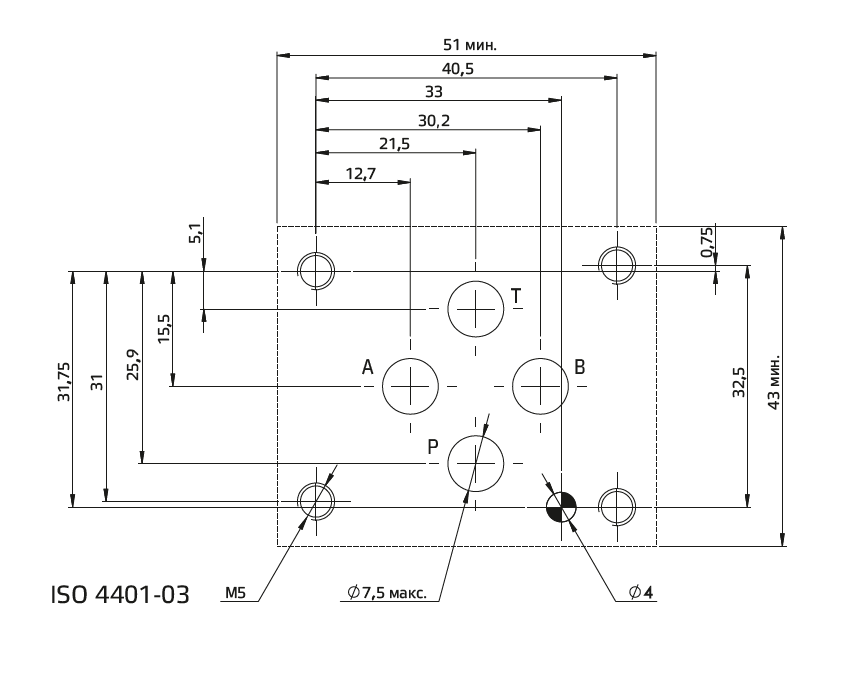

Все модульные клапаны AM3-CO-*/25 соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам уплотнительных колец. На установочной поверхности всех клапанов пред- усмотрено цилиндрическое отверстие диаметром 3,4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP

[4] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими
жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт..

Макс. номинальный расход	50 л/мин
Макс. расход	50 л/мин
Макс. номинальное давление	32 МПа (320 бар)
Перепады давления	см. 4
Установка и размеры	см. 5
Масса	прибл. 0,9 кг
