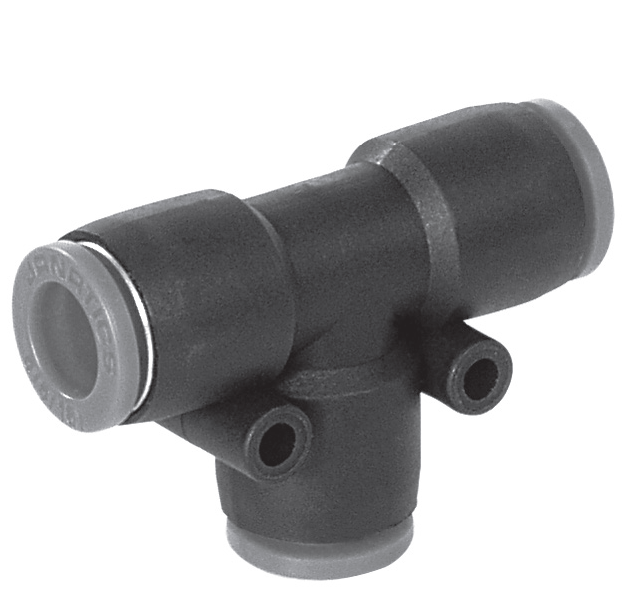

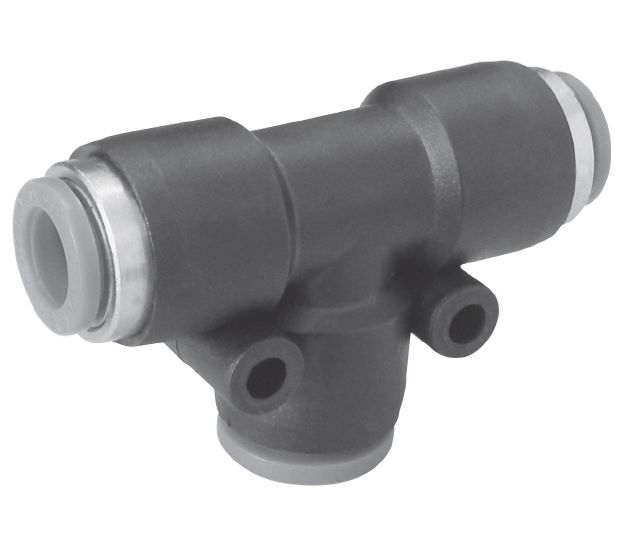

Цанговые фитинги из технополимера и трубки

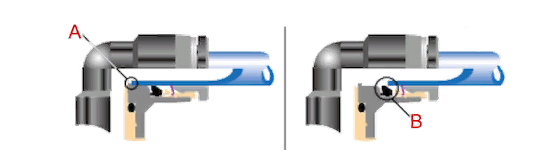

Демонтаж:

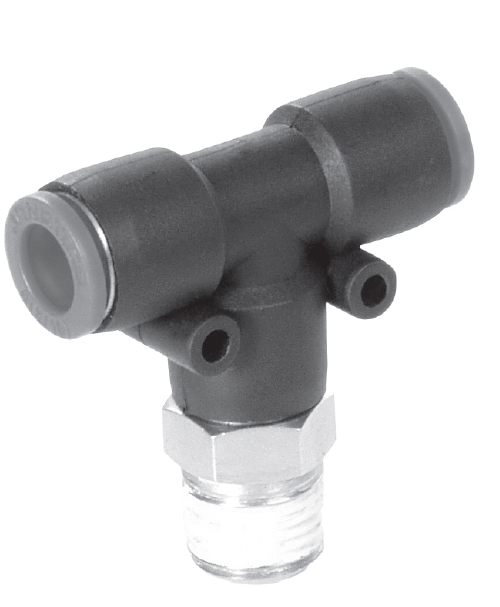

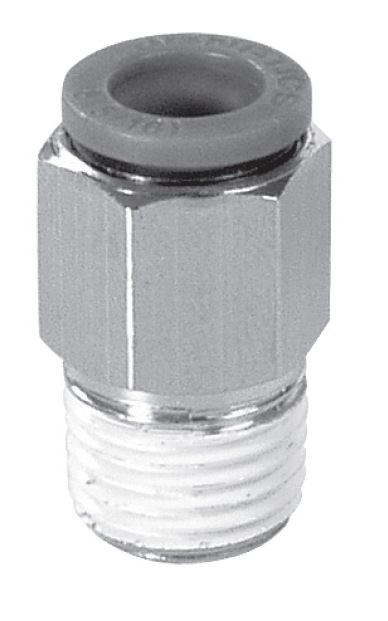

Нажмите на спусковое кольцо, чтобы отсоединить фиксаторы и потяните трубку назад, чтобы снять её. На противоположной стороне также бывают внутренняя или внешняя резьбы, у производителя Janatics pneumatic резьбы имеют тефлоновые покрытия для герметизации.

Плюсы и минусы цанговых фитингов

Плюсы:

Они поставляются с быстроразъемным механизмом, который обеспечивает простую и легкую установку вручную, устраняя необходимость в дополнительных инструментах, герметиках и клее. Благодаря простоте подключения и отключения воздушных линий, это позволяет проводить замены расходников быстро и недорого.

Широкий диапазон размеров подходящих труб (от 4 до 16мм) и резьбы (от M5 до R1”).

Минусы:

Для сборки необходимы прочные трубки с твёрдыми стенками, чтобы противостоять повреждению внутренними захватами. Прочные трубы, соответственно, будут менее гибкими и из-за этого, вероятно, не подойдут для систем, в которых магистрали будут прокладываться с большим количеством изгибов маленького радиуса. Если по техническому заданию требуются гибкие трубы, мы рекомендуем фитинги с накидной гайкой, с ёлочкой или обжимные.

Критерии выбора

Применяются в системах, в которых требуется связать многочисленные шланги и пневмоаппаратуру вместе. Рекомендуется соблюдать простоту монтажа, то есть использование как можно меньшего количества коннекторов и поворотов.

Функциональные комбинации

Подобного рода коннекторы имеют дополнительные функции, которые будут полезны в процессе эксплуатации. Наиболее распространенными из них являются:

• регулятор давления;
• обратный клапан;
• отсечной клапан;
• дроссель одностороннего и двустороннего действия.

Все доступные для заказа функциональные фитинги можно найти на нашем сайте в  разделе Линейные клапаны

Пневмотрубки

Трубка – полый цилиндр, обычно изготовленный из пластика, который нужен для транспортировки жидкостей или газов. Трубки используются для транспортировки различных сред. Они применяются в промышленных целях, но у них разные характеристики.

Сжатый воздух содержит побочные продукты, такие как компрессорное масло, частицы пыли и конденсат. Важно также принимать во внимание окружающую среду. Материалы должны быть устойчивы ко всем этим веществам и условиям.
Критерии отбора пневмотрубок
Знание критериев применения и среды позволяет вам правильно выбрать эти три компонента. Неправильное использование трубки может привести к выходу из строя оборудования, что приведет к утечке и простою системы.

Важно свести длину магистрали к минимуму, чтобы избежать ненужного падения давления. Однако она обязана быть необходимой длины, чтобы избежать натяжения, и компенсировать изменения длины из-за температуры, вибрации или перемещения агрегатов.

При определении размеров пневмотрубки необходимо указать наружный и внутренний диаметр, так как это повлияет на пропускную способность и скорость потока. Часто это баланс между оптимизацией передачи энергии и снижением затрат.

Однако негабаритные магистрали могут повлиять на потерю производительности, а негабаритная магистраль может привести к проблемам с установкой из-за нехватки места или увеличения затрат.

Материал трубки должен выдерживать температуру окружающей среды, давление и быть устойчивым к воздействию используемой среды. Он также обязан быть гибким или достаточно жестким для установки, поскольку ему может потребоваться огибать препятствия или быть достаточно прочным от внешних объектов.

Материал, из которого изготовлена трубка, имеет решающее значение для обеспечения того, чтобы он не выходил из строя во время эксплуатации.

Материал трубы может повлиять на следующее:

• Максимальное рабочее давление
• Давление разрыва для напорных трубопроводов
• Рабочая температура
• Наружный и внутренний диаметр и допуск
• Гибкость
• Сопротивление изгибу
• Стойкость к истиранию
• Химическая стойкость
