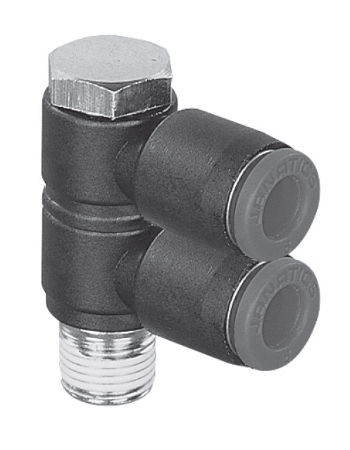

Коллектор двухуровневый поворотный

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Цанговые фитинги — M5, 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм

Особенности

Привлекательный дизайн.
Компактный размер.
Резьбовые ниппели фитингов L, T и Y позволяют повернуть пластмассовую секцию на 360°.
Герметичное уплотнение трубок.
Пригодность для трубок из нейлона и полиуретана.
Простое и быстрое подсоединение трубки втягиванием/легкое снятие трубки простым нажатием на колпачок.
«Новый дизайн» — цанга из нержавеющей стали (по запросу).
Наружная коническая резьба с тефлоновым покрытием.
Необслуживаемая конструкция и длительный срок службы.
Установка и функционирование трубок не подвержены вибрации благодаря хорошему захвату трубки цангой.

Применение

Быстросъемные фитинги можно эффективно использовать во всех системах подачи сжатого воздуха.

Некоторые из областей применения в пневматике включают в себя:

Пневматические цилиндры (все типы).
Направляющие регулирующие клапаны, электромагнитные клапаны и другие клапаны.
Устройства для подготовки воздуха, такие как фильтр, регулятор и лубрикаторы.
Пневматические панели управления.
Все магистрали сжатого воздуха, механизмы всех видов, где используются пневматические системы.
Пневматические контуры в любой промышленности.

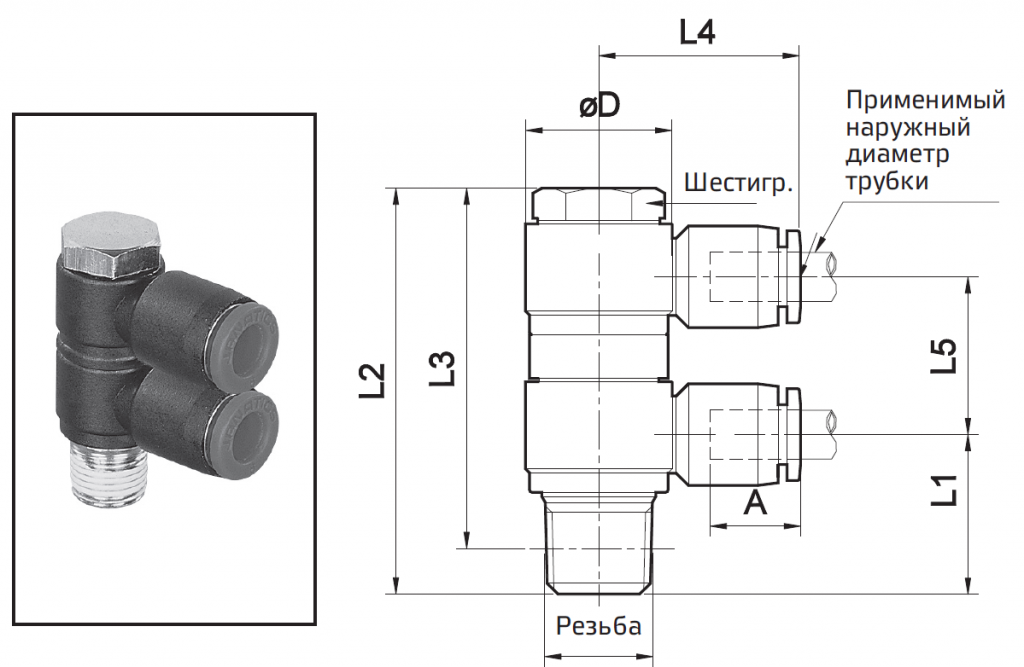

Применимый наружный диаметр трубки	Резьба	Шестигр.	ØD	L1	L2	L3	L4	L5	А	№ для заказа
4	1/8	12	13,5	15	40	36,5	22	15,5	14,5	WS0120450
6	1/8	12	13,5	15,5	40	36,5	23	15,5	15,5	WS0120650
6	1/4	14	18	20	50	44,5	25	19,4	15.5	WS0120651
8	1/8	12	13,5	17,5	40	36,5	27	15,5	17	WS0120850
	1/4	14	18	20,5	50	44,5	27,5	19,4	17	WS0120851
	3/8	19	22	23	58,5	52,5	29,5	21,6	17	WS0120852
	1/2	24	28	26,5	63,5	56	32,5	21,5	17	WS0120853
10	1/4	14	18	22,5	50	44,5	32,5	19,4	20	WS0121051
	3/8	19	22	24	58,5	52,5	34,5	21,6	20	WS0121052
	1/2	24	28	27,5	63,5	56	36,5	21,5	20	WS0121053
12	3/8	19	22	25	58,5	52,5	36	21,6	20,5	WS0121252
12	1/2	24	28	28,5	63,5	56	37,5	21,5	20,5	WS0121253

Порядок заказа
При заказе фитингов указывайте номер заказа, приведенный в соответствующих таблицах, а при заказе трубок — номер заказа с необходимой длиной в метрах.

Среда	Воздух #
Макс. рабочее давление	10 бар
Температура окружающей среды	5–60° С
Резьбовое соединение	Наружное: R — коническая резьба Внутреннее: G — цилиндрическая резьба
Применимый материал трубки	Нейлон, полиуретан
Применимый размер трубки (наружный диаметр)	Ø4, 6, 8, 10 и 12 мм
Рекомендуемый допуск на наружный диаметр трубки	± 0,1 мм
Рекомендуемая минимальная толщина стенки трубок	Нейлон		Полиуретан
	Наружный диаметр трубки (мм)	Толщина (мм)	Наружный диаметр трубки (мм)	Толщина (мм)
	Ø4–12	1	Ø4 Ø6 Ø8 Ø10 Ø12	1 1 1,5 1,5 2
