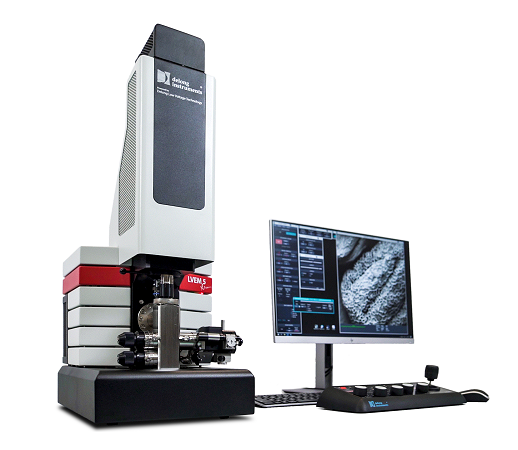

Просвечивающий электронный микроскоп LVEM 5

Артикул товара: LVEM 5

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

LVEM 5 объединяет в одном настольном приборе 4 различных функции визуализации, поэтому образцы больше не нужно перемещать с одного микроскопа на другой.

Высококонтрастная визуализация наномасштабов

Непревзойденный контраст образцов биологических и легких материалов
Разрешение изображения до 1,2 нм
Значимые результаты без необходимости окрашивания тяжелыми металлами
Универсальность использования режимов визуализации ПЭМ, СЭМ и ПРЭМ (просвечивающий, сканирующий и просвечивающий растровый) в одном устройстве

Уникальный настольный дизайн

Единственный в мире настольный просвечивающий электронный микроскоп
Исключительно компактный дизайн
Легко устанавливается там, где это требуется.
Нет никаких специальных требований к помещению (таких как охлаждение, специальный уровень электрической мощности или антивибрационная изоляция).

Простое использование в работе

Обучиться использованию прибора и в дальнейшем работать с ним - просто.
Удобный программный интерфейс и интуитивно понятные органы управления
Возможность быстрой замены образцов позволяет получать больше изображений за тот же промежуток времени
Изображение одной и той же интересующей области в ПЭМ и СЭМ режимах с высоким контрастом

Переключаться между режимами визуализации очень легко: одним нажатием кнопки можно отобразить одну и ту же интересующую область образца в режимах ПЭМ, СЭМ и ПРЭМ.

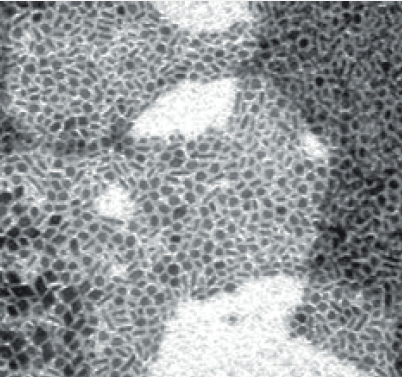

Режим ПЭМ	Yb Наночастицы 50 нм
Микроскопы LVEM 5 могут быть оснащены камерой CCD или научной CMOS камерой для получения изображений наночастиц и тонких срезов с помощью просвечивающей электронной микроскопии.

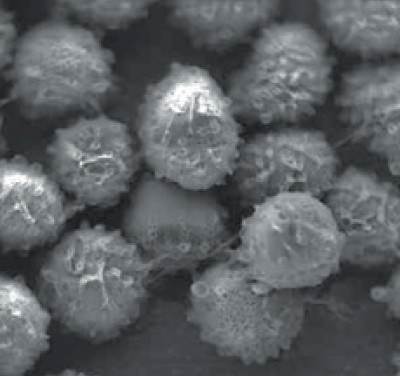

Режим СЭМ	Споры 2 мкм
Наличие детектора обратного рассеяния электронов (BSE) обеспечивает стереоскопическое изображение образца. Одним нажатием кнопки можно легко перейти в режим СЭМ для просмотра той же интересующей области с целью получения топографической информации.

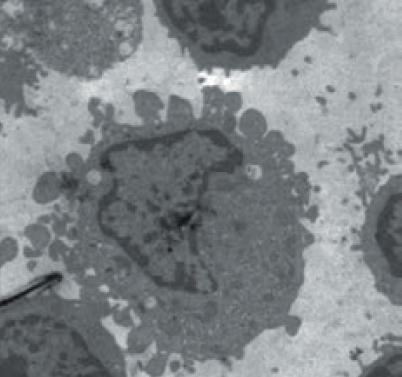

Режим ПРЭМ	Лимфоциты 2 мкм
Использование режима просвечивающего растрового электронного микроскопа является возможным благодаря использованию детектора ПРЭМ. Этот режим позволяет получать изображения образцов из более плотных материалов.

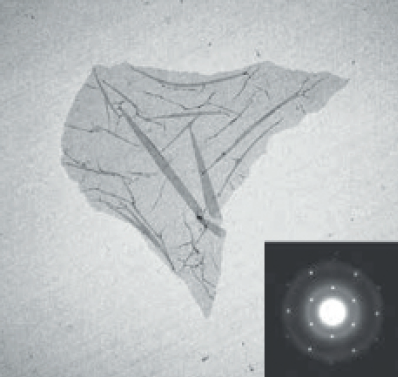

Режим ЭД	Графен
Электронная дифракция позволяет получить структурную характеристику кристаллических материалов.

Применение в материаловедении

LVEM 5 зарекомендовал себя как ценный актив для исследовательских лабораторий в области материаловедения, обеспечивая возможность быстрого получения изображений в наномасштабе непосредственно на рабочем месте.

Высококонтрастные изображения материалов наноструктур с высоким разрешением предоставляют важные данные об образцах, которые можно использовать для получения полной морфологической характеристики и анализа распределения по размерам, а также изучать их фазовый состав и кристаллическую структуру.

Благодаря непревзойденному оптическому разрешению настольный электронный микроскоп LVEM 5 выдаёт изображения такого качества, получение которых в другом случае потребовало бы посещения основного объекта и использования гораздо большего по размерам и более сложного инструмента. LVEM 5 привносит наномасштабы на ваш рабочий стол.

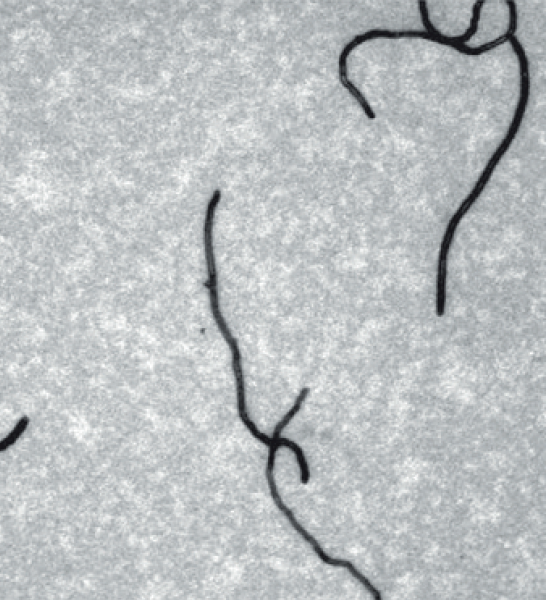

Нанотрубки	Углеродные нанотрубки, 50 нм
Ясные и точные изображения одностенных и многостенных углеродных нанотрубок.

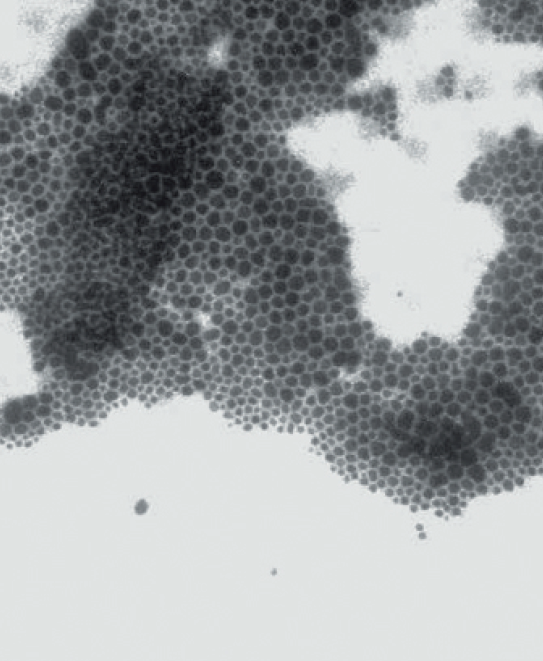

Наночастицы	Наночастицы оксида железа, 50 нм
Позволяет определить размер, форму и структуру наночастиц золота, полимеров и квантовых точек непосредственно за рабочим столом.

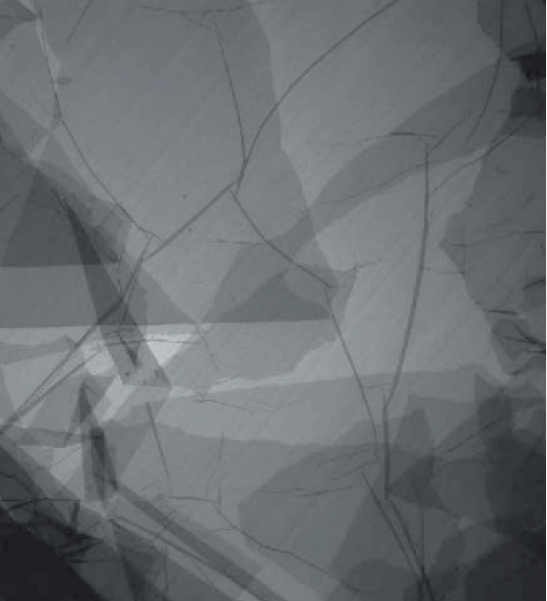

2-мерные материалы	Графен, 500 нм
Позволяет быстро определять размер, толщину и кристаллическую структуру двумерных материалов, таких как графен и кремний, с более высоким контрастом, чем с помощью обычных ЭМ.

Применение в биологии

Обычные просвечивающие электронные микроскопы не могут обеспечить адекватный контраст органических материалов, требуя для обеспечения контраста их окрашивания тяжелым металлами. LVEM 5 преодолевает это ограничение с помощью уникального источника электронов 5 кВ и способен при этом обеспечивать высокую контрастность органических и других мягких материалов.

Эти менее быстро движущиеся электроны легче взаимодействуют с органическими материалами, создавая непревзойденный контраст изображения. Устранение необходимости в окрашивании даёт в итоге упрощение протоколов подготовки образцов и их визуализацию в естественном, неокрашенном состоянии.

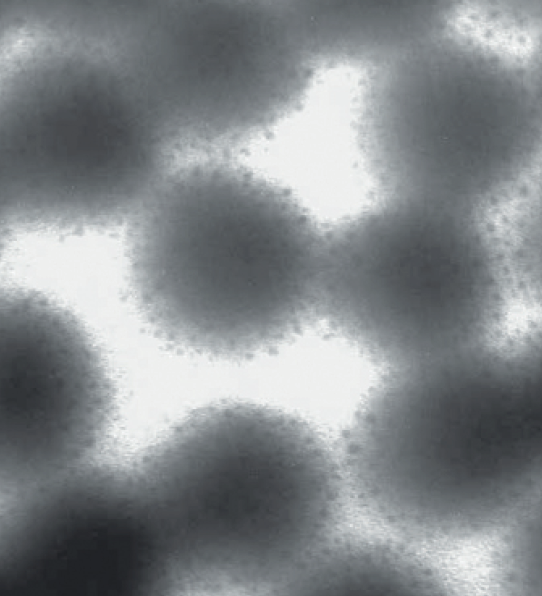

Биологические наночастицы	Гидрогели 100 нм
Позволяет с уверенностью получать характеристики основных морфологических свойств частиц на основе белков, ДНК, гибридных и синтетических частиц.

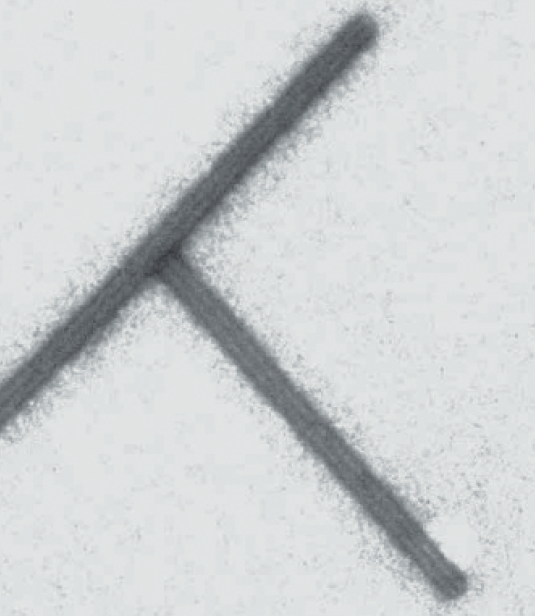

Вирусы	Вирус табачной мозаики, 100 нм
Позволяет изучать вирусы, такие, как аденовирус, ротавирус и вирус табачной мозаики, либо в их естественном состоянии, либо с окрашиванием, что является уникальной возможностью для низковольтных электронных микроскопов.

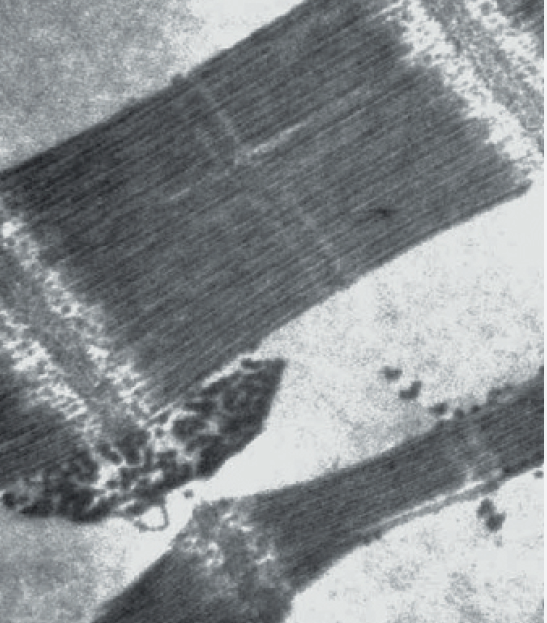

Тонкий срез	Тонкий срез мышечной ткани, 0.5 мкм
Четкое изображение тонких срезов биологических тканей, таких как ткань мозга, сердца и почек, без необходимости их окрашивания.

Технические особенности

Настольный дизайн	Небольшая занимаемая в лаборатории площадь. LVEM 5 - настольный прибор с размером на 90% меньше классических ПЭМ. Разработанный для установки в отдельных лабораториях, LVEM 5 можно разместить там, где визуализация требуется в повседневном рабочем процессе.
Не требуется специальных помещений	Возможность установки практически в любом месте. Благодаря малой занимаемой площади и новой архитектуре колонны LVEM 5 не требует специального помещения, антивибрационной изоляции, специального источника питания или охлаждения любого типа, что упрощает установку прибора.
Линзы с постоянным магнитом	Не требуют охлаждения. LVEM 5 и LVEM 25 - единственные ПЭМ, в которых используется постоянный магнит в составе линз. Этот уникальный фактор обеспечивает миниатюризацию архитектуры и делает ненужными любые требования к охлаждению.
Пушка с полевой эмиссией	Высококонтрастный источник электронов. Пушка с полевой эмиссией типа Шоттки на 5 кВ с очень высокой яркостью и пространственной когерентностью обеспечивает сильное взаимодействие между испускаемыми электронами и образцами. Такой принцип работы обеспечивает LVEM 5 уникально высокую контрастность.
Органы управления и программное обеспечение	Полный контроль визуализации. LVEM 5 поставляется с интуитивно понятным программным обеспечением для работы с микроскопом и визуализации. Операции пользователя облегчаются за счет простоты настроек освещения, увеличения и оптимизации изображения. Входящий в комплект компьютер и монитор позволяют проводить измерения и получать статистику на экране, а также корректировать гистограмму в реальном времени и выполнять быстрое преобразование Фурье БПФ.
Манипулятор	Точный выбор области образца. LVEM 5 использует моторизованный столик с джойстиком для интуитивно понятного перемещения образца. Чувствительность джойстика является динамической, что обеспечивает быстрое движение для скрининга образцов с малым увеличением и высокую точность для получения изображений с большим увеличением.
Насосы сверхвысокого вакуума	Чистая колонна, чистое изображение. Турбомолекулярный насос, не требующий обслуживания, обеспечивает быструю откачку системы шлюзов, а бесшумные, не вырабатывающие вибрацию ионно-геттерные насосы создают среду сверхвысокого вакуума, свободную от загрязнений.

Рабочий процесс

Номинальное ускоряющее напряжение	5 кВ
Электронная пушка	Пушка с полевой эмиссией типа Шоттки
Размер образца	Стандартный Ø 3,05 мм сетки ПЭМ
Перемещение образца	x, y: ± 1 мм; z: ± 0,3 мм
Фиксатор наклона	± 22°
Время смены образца	Приблизительно 3 минуты

Сканирование изображения

до 2048 × 2048 пикселей / 8 бит

Захват изображения ПЭМ

	Базовый режим ПЭМ	Режим ПЭМ с усилением
Камера	CCD	sCMOS
Размер сенсора	2048 × 2048 px	2560 × 2160 px
Оцифровка	12 битная	16 битная

Блок питания

Напряжение / частота	100 – 240 В / 50 – 60 Гц

Режимы визуализации

Базовый режим пэм
Линза проекции	электростатическая одиночная линза
Разрешающая способность	2,0 нм
Общее увеличение	2,200 – 230,000×
Режим пэм с усилением
Линза проекции	электростатическая одиночная линза
Разрешающая способность	1,2 нм
Общее увеличение	1,400 – 700,000×
Электронная дифракция
Минимальный размер образца	100 нм
Камера	CCD, sCMOS
Параметры камеры (биннинг 1х1)	2100 px 2390 px
Размеры пикселей камеры (биннинг 1x1)	px 36.3 нм px 41.3 нм
ПРЭМ
Разрешающая способность	2.0 нм
Максимальное увеличение	250,000×
Максимальное поле обзора	25 х 25 мкм
СЭМ (детектор обратных электронов)
Разрешающая способность	4,0 нм
Максимальное увеличение	100,000×
Максимальное поле обзора	200 х 200 мкм

Размеры и вес

Блок микроскопа
Масса	25 кг
Размеры (ш х г х в)	296 × 440 × 690 мм
Насосная шлюзовая станция
Масса	17 кг
Размеры (ш х г х в)	300 × 300 × 355 мм
Блок электроники
Масса	19 кг
Размеры (ш х г х в)	470 × 270 × 290 мм
Блок питания
Напряжение / частота	100–240 В / 50–60 Гц

Потребляемая мощность

Режим ожидания	40 ВА
Режим использования	300 ВА
Максимальное потребление	810 ВА

Преимущества при установке

Не требуется охлаждающая вода
Достаточно лишь однофазной вилки

Вакуум

Система со шлюзом
Диафрагменный и турбомолекулярный насос	10^-5 мбар
Объём внутри прибора
Ионный геттерный насос	10^-7 мбар
Электронная пушка
Ионный геттерный насос	10^-9 мбар

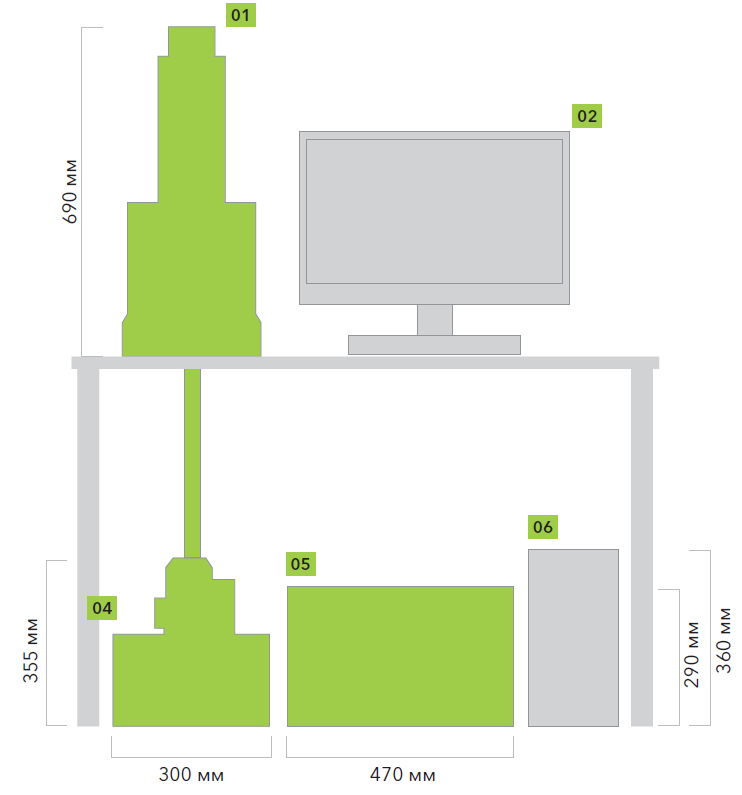

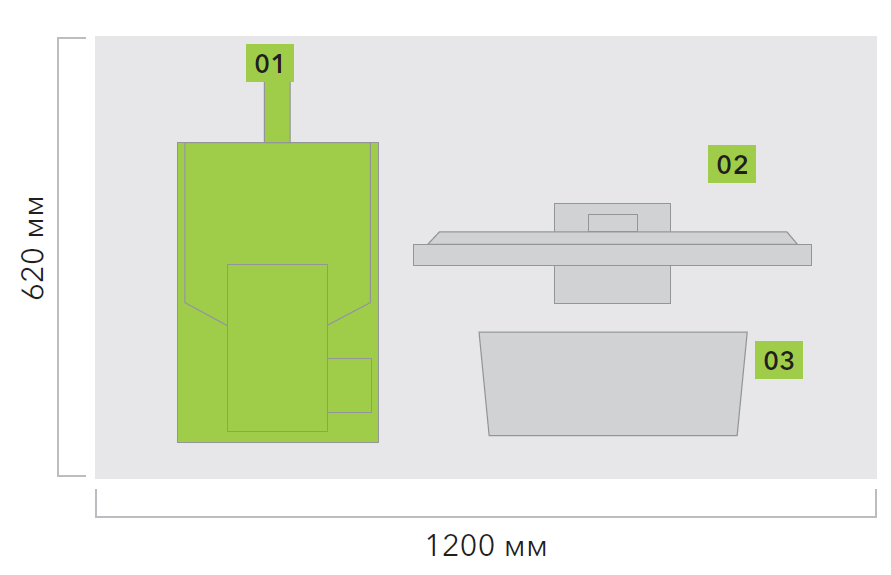

Схема установки

Рекомендованные размеры стола: 1200 × 700 мм

Нагрузочная способность: 75 кг и более

01 Микроскоп
02 Монитор
03 Панель управления
04 Насосная станция
05 Блок электроники
06 Компьютер
