Пленка серии WF изготавливаются из запатентованного сильно сшитого полимерного материала – геля. Обычно плёнки имеют стандартную форму: квадрат, прямоугольник или круг, но по требованию заказчика возможно изготовление пленок любой формы и размеров. В ее структуре полиэстеровая основа и легко удаляемая защитная полиэтиленовая плёнка.

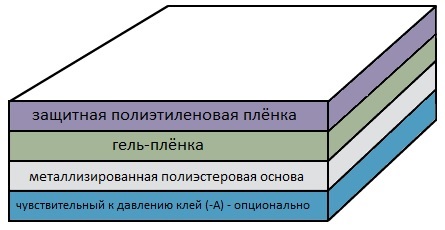

Структура гель-плёнки серии WF представляет собой гель, прикреплённый к металлизированной полиэстеровой основе.
Доступны уровни удерживающей способности: X0, X4, X8.
Основные области применения гель-плёнки серии WF с клеящей основой: притирка пластин, фиксация и обращение с объектами, лазерная подрезка гибких схем, комплектация мелких компонентов, термическая обработка объектов при температуре до 150 °С. Плёнки серии WF без клеящей основы применяются для защиты поверхности, полировки оптики, защиты при скрайбировании и разламывании пластин, покрытия экранов плоских дисплеев, утонения обратной стороны пластин, а также для процессов термической обработки при температуре до 150 °С.
Доступные варианты исполнения:
Уровень клейкости
|
Толщина геля
|
1.5 mil
|
6.0 mil
|
17.0 mil
|
X0
|
-
|
X
|
-
|
X4
|
X
|
X
|
-
|
X8
|
-
|
X
|
X
|
Гель-плёнка фиксирует изделие во время контакта за счет силы поверхностного натяжения материала. Величина удерживающей силы зависит от клейкости материала геля - его удерживающей способности. Гель прочно удерживает компонент, как в вертикальном направлении, так и в направлении сдвига, однако в направлении отрыва сила невелика, что позволяет легко снять изделие с поверхности.
▪ X0 — низкая удерживающая способность, подходит для полированных поверхностей;
▪ X4 — средняя удерживающая способность, подходит для травлёных поверхностей;
▪ X8 — высокая удерживающая способность, подходит для шероховатых поверхностей, например, керамики.
Материал пригоден для многократного использования и имеет гарантированный срок хранения 2 года, что позволяет хранить изделия в упаковке Gel-Pak в течение длительного времени, также это чрезвычайно прочный и практичный материал, сохраняющий свои свойства при температурах от -40 °С до 150 °С.
Рекомендуемые условия хранения:
- Температура 21
0C
- Влажность 50 % RH
Стандартная программа поставок гель-плёнок WF (без клеевого слоя)
Артикул
|
Минимальное количество
для заказа, шт.
|
Количество
в упаковке, шт.
|
WF-40x40-0060-X0
|
100
|
50
|
WF-40x40-0015-X4
|
100
|
50
|
WF-40x40-0060-X4
|
100
|
50
|
WF-40x40-0060-X8
|
100
|
50
|
WF-40x40-0170-X4
|
100
|
50
|
WF-60x60-0060-X0
|
100
|
50
|
WF-60x60-0015-X4
|
100
|
50
|
WF-60x60-0060-X4
|
100
|
50
|
WF-60x60-0060-X8
|
100
|
50
|
WF-60x60-0170-X8
|
100
|
50
|
Примечание:
Форматные плёнки других размеров и форм, а также в виде рулонов, поставляются под заказ
|
Стандартная программа поставок гель-плёнок WF-A (с клеевым слоем)
Артикул
|
Минимальное количество
для заказа, шт.
|
Количество
в упаковке, шт.
|
WF-40x40-0060-X0-A
|
100
|
25
|
WF-40x40-0015-X4-A
|
100
|
25
|
WF-40x40-0060-X4-A
|
100
|
25
|
WF-40x40-0060-X8-A
|
100
|
25
|
WF-40x40-0170-X4-A
|
100
|
25
|
WF-60x60-0060-X0-A
|
100
|
25
|
WF-60x60-0015-X4-A
|
100
|
25
|
WF-60x60-0060-X4-A
|
100
|
25
|
WF-60x60-0060-X8-A
|
100
|
25
|
WF-60x60-0170-X8-A
|
100
|
25
|
Примечание:
Форматные плёнки других размеров и форм, а также в виде рулонов, поставляются под заказ
|
