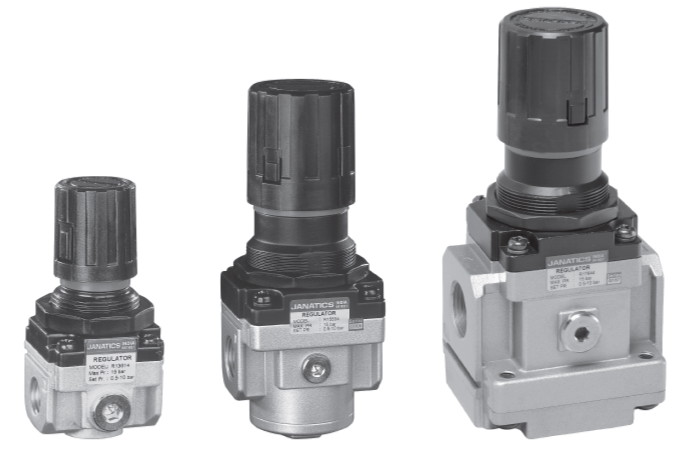

Регулятор давления воздуха — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Особенности
- Соответствует стандарту ISO 6953-1.
- Подходит для панельного и модульного монтажа.
- Неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданногодавления.
- Мембранный, редукционного типа.
- Компенсация потока в моделях R14, R15 и R17 (с трубкой Вентури) для ускоренного срабатывания.
- Хорошие характеристики потока и регулировки.
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку
назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)

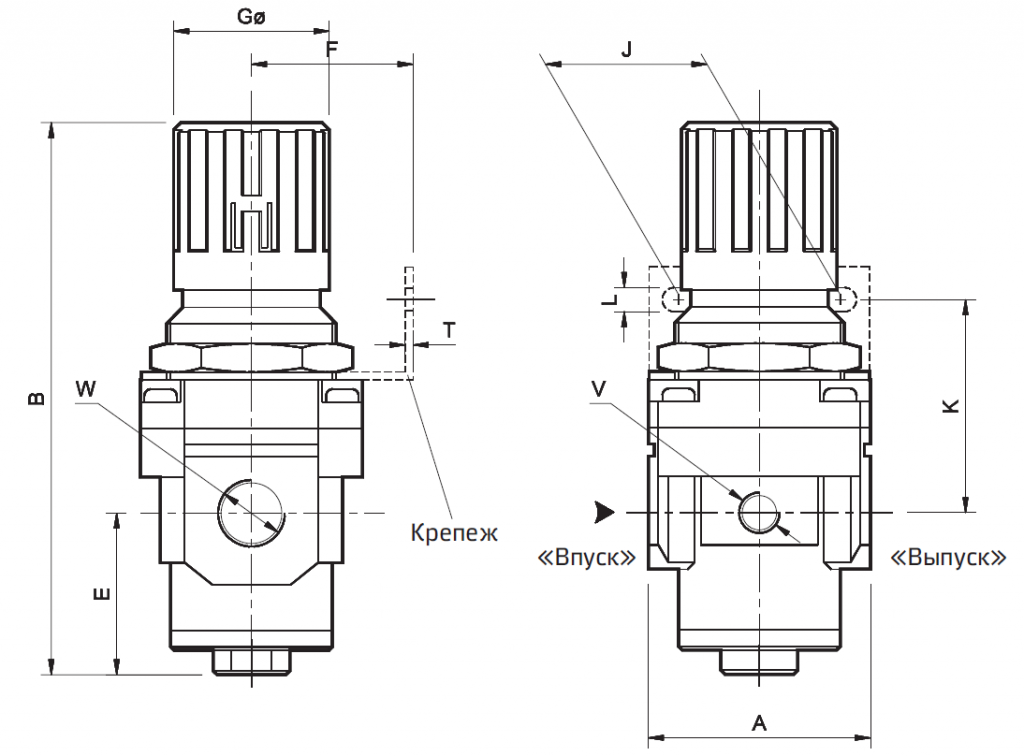

Диам. отверстия под вырез в панели
Модель R13, R14, R15

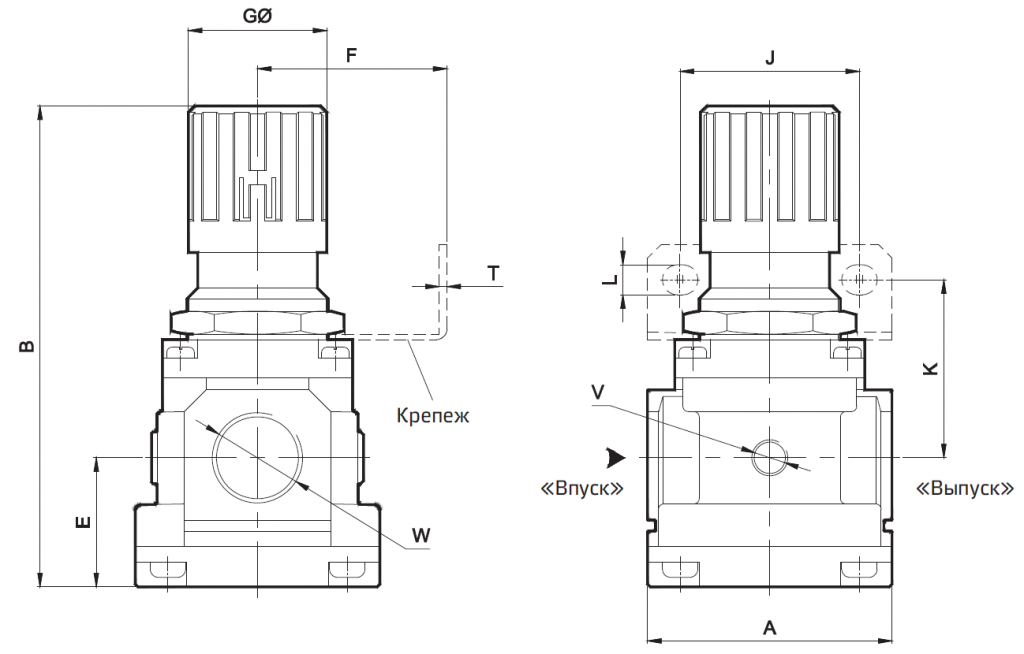

Модель R17
Модель
|
W
|
V
|
A
|
B
|
E
|
F
|
G
|
J
|
K
|
L
|
T
|
ØM
|
R13
|
G1/4
|
G1/8
|
SQ 40
|
81
|
13
|
30
|
28
|
28
|
45
|
5,5
|
2
|
31
|
R14
|
G3/8
|
G1/8
|
SQ 55
|
135
|
40
|
40
|
40
|
40
|
53
|
6,5
|
2
|
43
|
R15
|
G1/2
|
G1/8
|
SQ 70
|
165
|
40
|
50
|
51
|
55
|
62
|
8,5
|
2
|
53
|
R17
|
G3/4
|
G1/4
|
SQ 90
|
177
|
47,5
|
70
|
51
|
66
|
65
|
11
|
5
|
53
|
R17
|
G1
|
G1/4
|
SQ 90
|
177
|
47,5
|
70
|
51
|
66
|
65
|
11
|
5
|
53
|
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

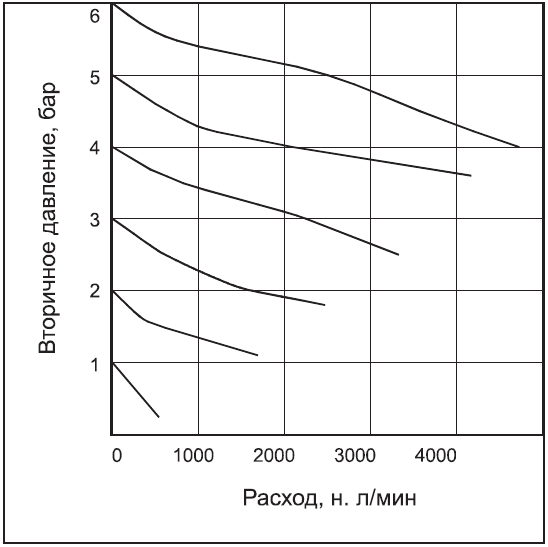

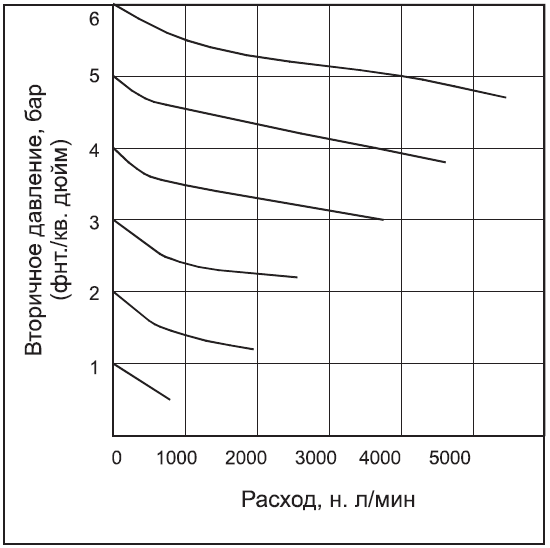

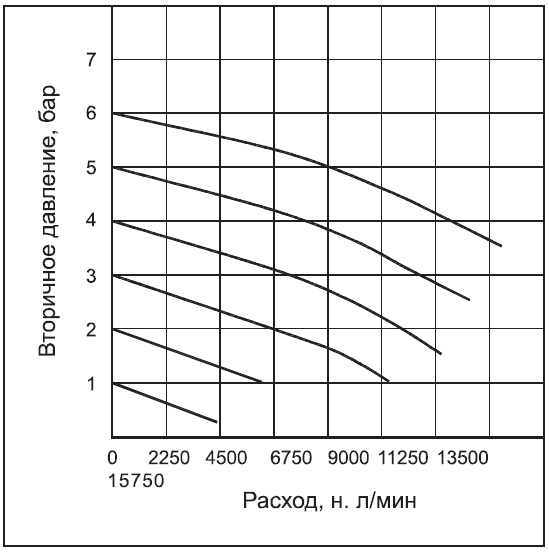

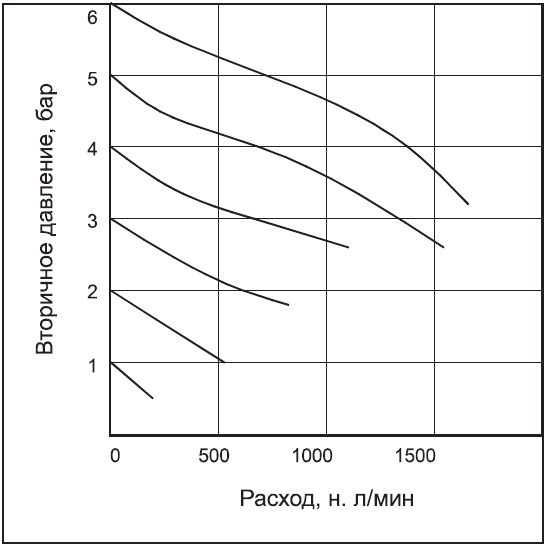

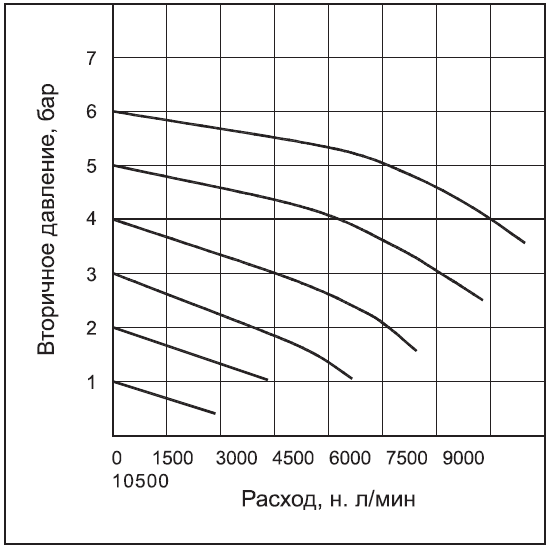

Графики расхода
Порядок заказа
|
|
|
Размер корпуса и отверстия
|
Фильтрация в мкм
|
361
462
563
764
765
|
G1/4
G3/8
G1/2
G3/4
G1
|
1
2
3
4
|
0,2–2 бар
0,2–4 бар
0,5–7 бар
0,5–10 бар (стандартное исполнение)
|
Пример заказа:
регулятор — размер 3/8 (с отверстием G3/8) с диапазоном давления 0,5–7 бар: № для заказа: R14623.
При заказе регулятора 3/8 будет поставлена наша стандартная модель R14624, G3/8 с диапазоном давления
0,5–10 бар.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
