Характеристика потока, давления и повторяемость, более высокие по сравнению со стандартными регуляторами.
Отличные показатели разгрузки потока.
Подходит для панельного и модульного монтажа.
Мембранный, со сбросом.
Кронштейн и манометр могут быть установлены либо спереди, либо сзади.
Предусмотрена установка с изделиями серии F15, FRC15, FS15 и L15.
Области применения
Некоторые из областей применения прецизионного регулятора:
Оборудование пневматического контроля.
Медицинское оборудование.
Оборудование для испытаний на герметичность.
Полировальные машины.
Натяжение лент.
Измерительные устройства.
Роботизированные системы распыления чернил или краски.
Защита резервуаров и т. д.

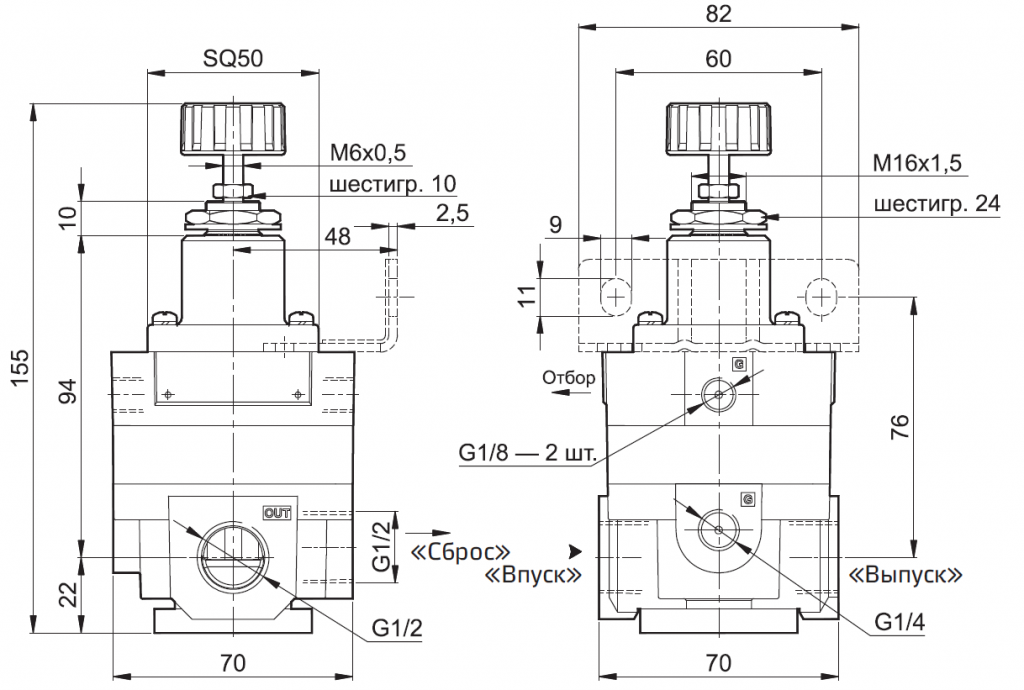

Размер
Принадлежности

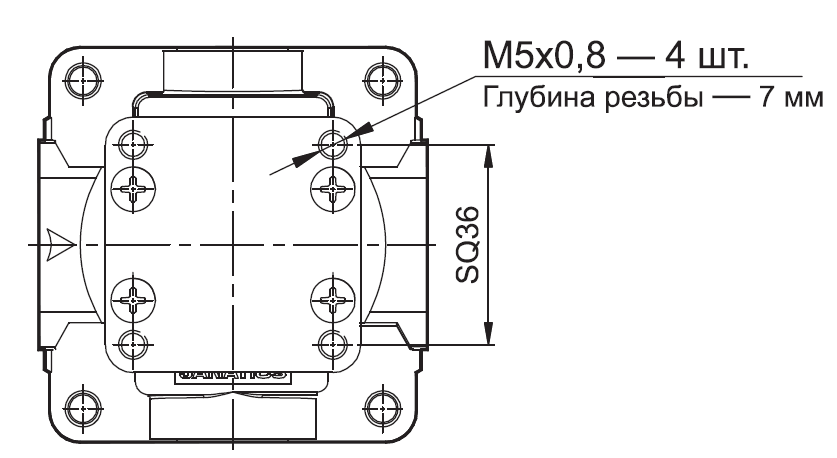

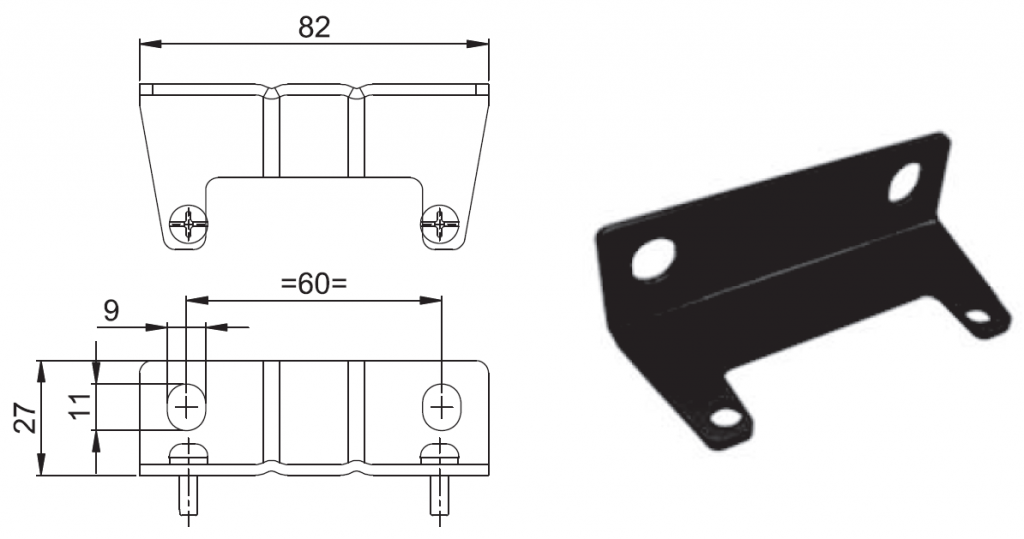

Крепеж

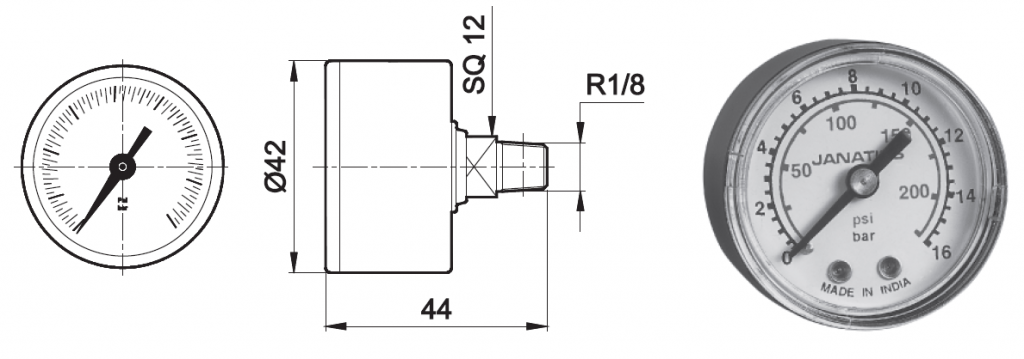

Манометр
Диапазон давления, бар
№ для заказа
0–4
A2PG04
0–6
A2PG06
№ заказа A2C06
0–8
A2PG08
0–16
A2PG16
Порядок заказа: укажите необходимый номер заказа. Пример: крепление — № заказа: A2C06.
Меры предосторожности
Если в магистрали под давлением содержится сточная жидкость или грязь и т. д., диск может засориться, что приведет к неисправности, поэтому в дополнение к воздушному фильтру обязательно используйте коалисцентный фильтр.
Никогда не используйте смазочный материал на стороне подачи в регулятор, так как это может повлечь за собой засорение диска и привести к неисправности. Если для конечных устройств требуется смазка, подключите смазочный аппарат на выходной стороне регулятора.
Не используйте прецизионный регулятор вне диапазона его характеристик, так как это может привести к поломке (см. технические характеристики).
При монтаже выполняйте соединения, соблюдая обозначения отверстий.
Воздух обычно высвобождается через выхлопное отверстие. Это необходимый расход воздуха, исходя из конструкции прецизионного регулятора, это в порядке вещей.
Обязательно затягивайте контргайку после регулировки давления.
Давление подачи является относительно высоким (около 5 бар или более), давление срабатывания является низким (около 1 бар или менее), тогда как при работе на стороне выпуска в атмосферу могут возникать пульсации заданного давления. В подобной ситуации выполняйте работу с максимально сниженным давлением подачи или несколько увеличьте давление срабатывания и ограничьте выпуск.
Пропускная способность на выпускной стороне является высокой, и при использовании функции разгрузки будет слышен громкий звук сброса. В связи с этим используйте глушитель, устанавливаемый на отверстие сброса (отверстие СБРОС). Соединение — G1/2.
Графики расхода

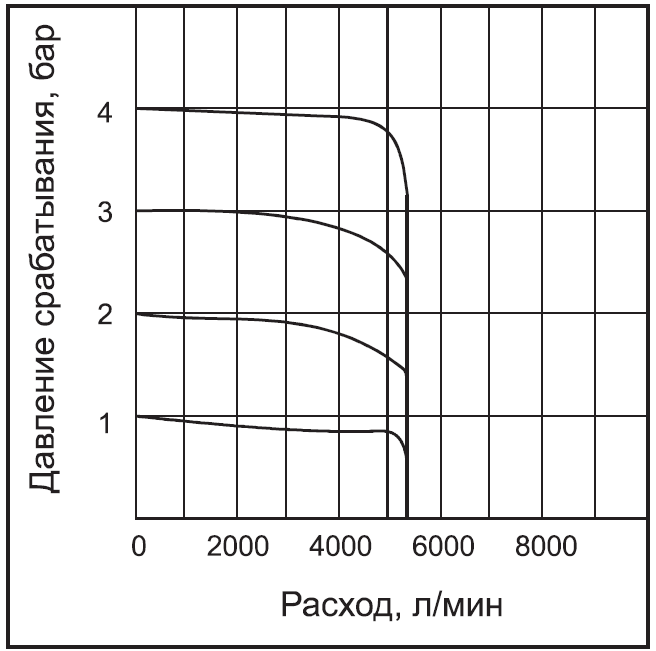

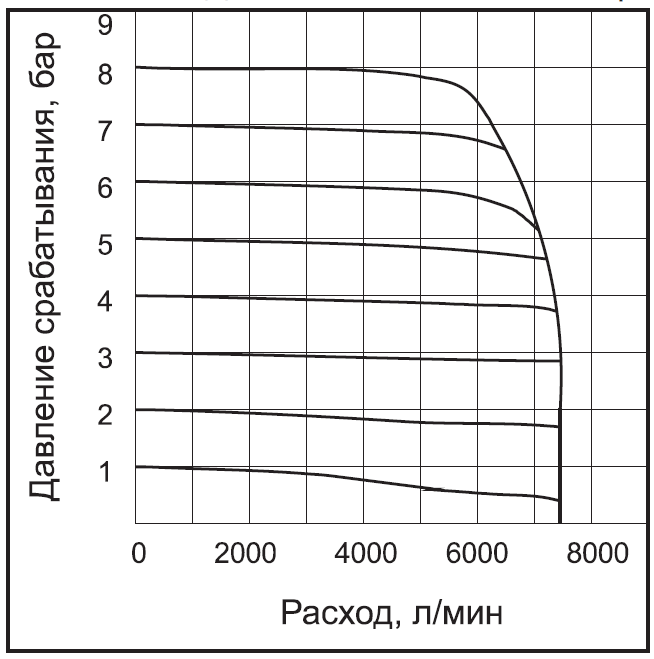

Характеристики потока

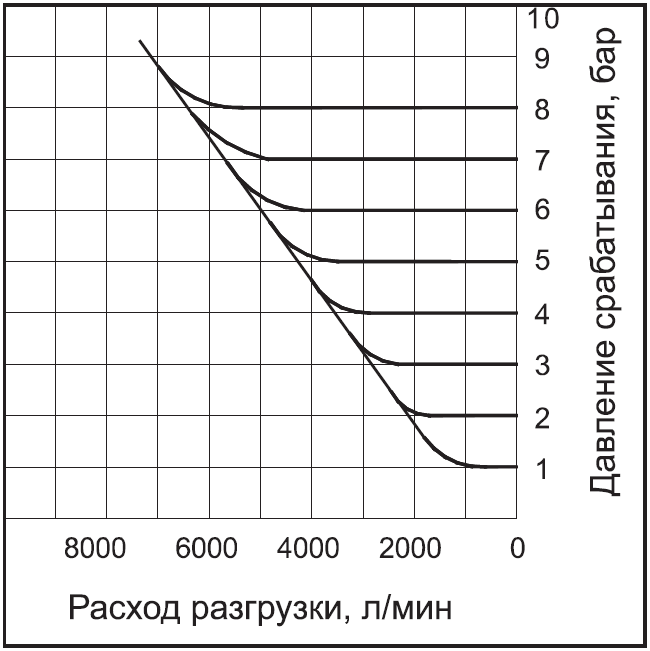

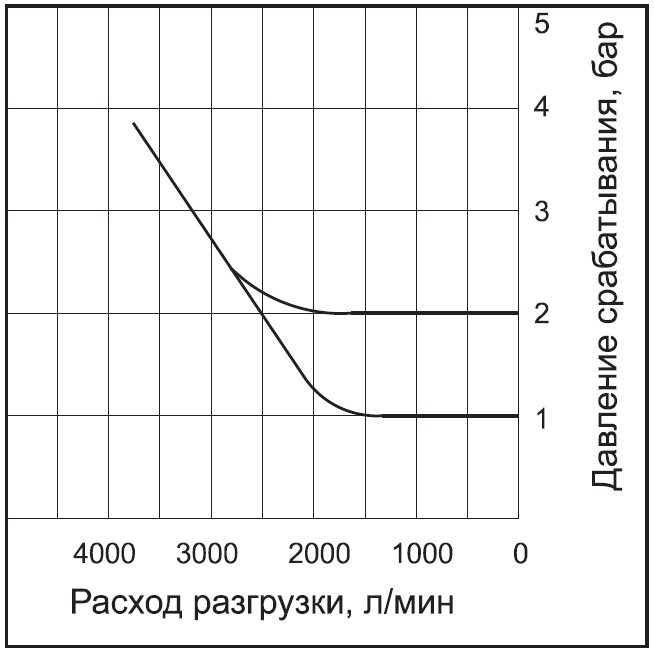

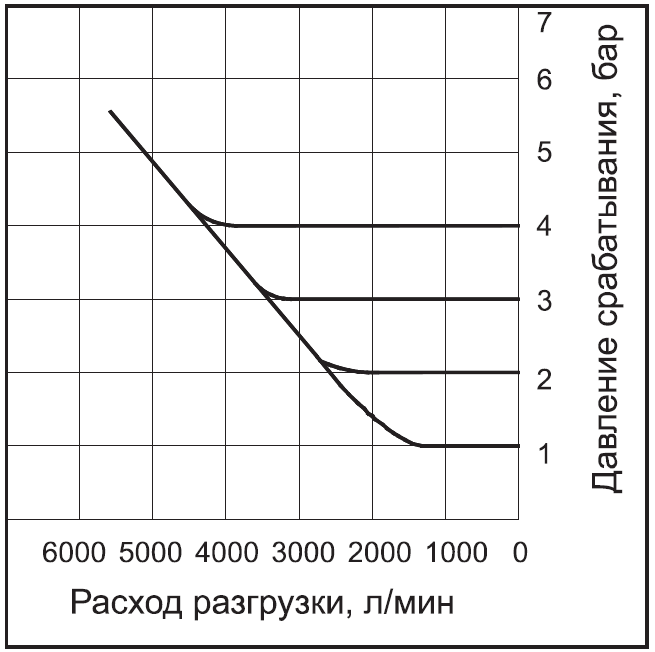

Характеристики разгрузки

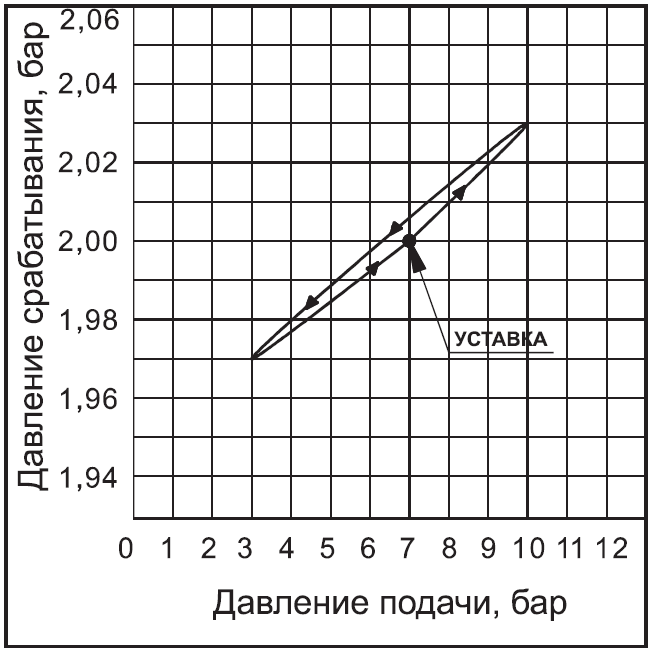

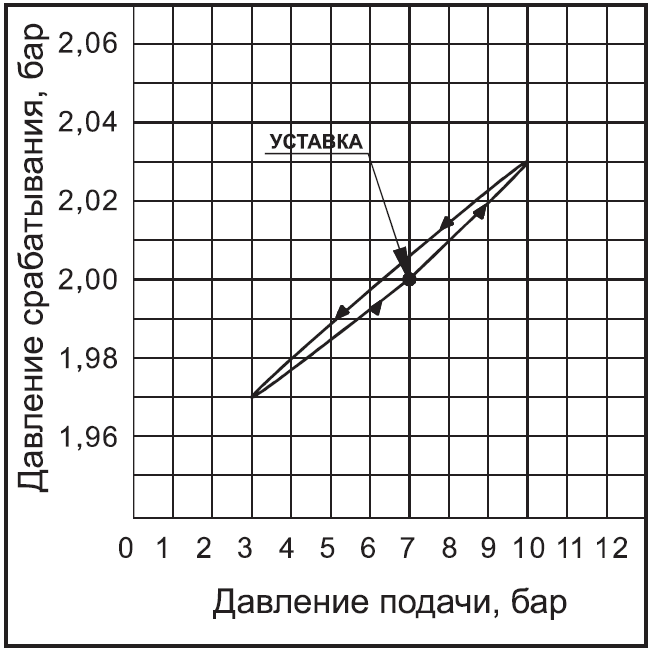

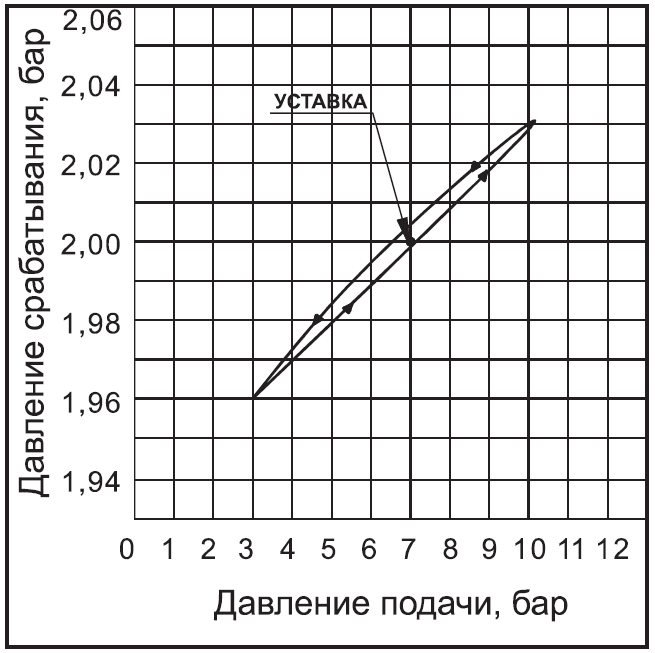

Характеристики давления
PR15633
Давление подачи — 10 бар
PR15633
Противодавление — 10 бар
PR15633
Давление подачи — 7 бар
Давление срабатывания — 2 бар
Расход — 0 л/мин
PR15632
Давление подачи — 7 бар
PR15632
Противодавление — 7 бар
PR15632
PR15631
Давление подачи — 5 бар
PR15631
Противодавление — 5 бар
PR15631
Порядок заказа
Размер корпуса и отверстия
Диапазон давления
563
G1/2
1
2
3
0,1–2 бар
0,1–4 бар
0,1–8 бар
Пример заказа:
прецизионный регулятор — размер 1/2 (с отверстием G1/2), с диапазоном давления 0,1–8 бар: № для заказа: PR15633
