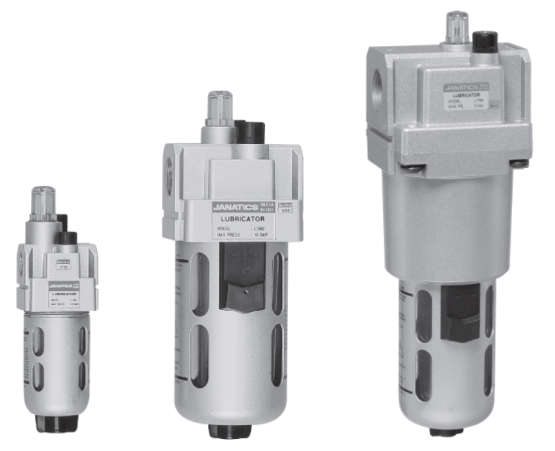

Маслораспылитель Серия L1

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Маслораспылитель — 1/4, 3/8, 1/2, 3/4, 1 дюйм

Особенности

Соответствует стандарту ISO 6301-1.
Подходит для модульного монтажа.
Точная регулировка подачи смазки.
Стальной кожух стакана, байонетного типа на моделях L14, L15 и L17 и резьбового типа на модели L13.
Смазывание пропорционально потоку.

Меры предосторожности

Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов .
Масло может подаваться под давлением. Однако перед подачей масла рекомендуется полностью выпустить воздух.

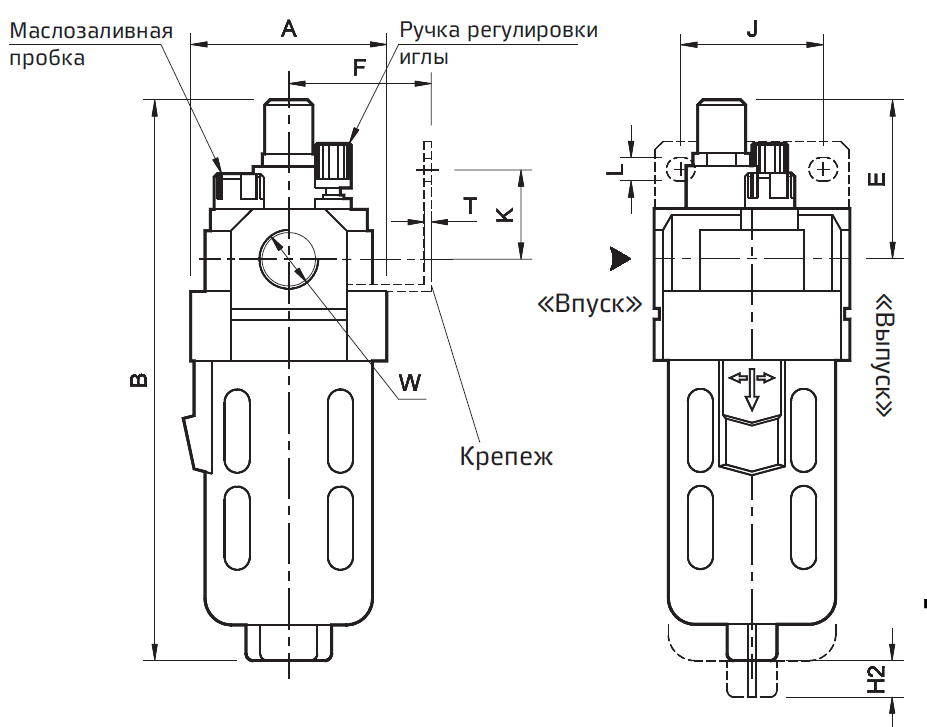

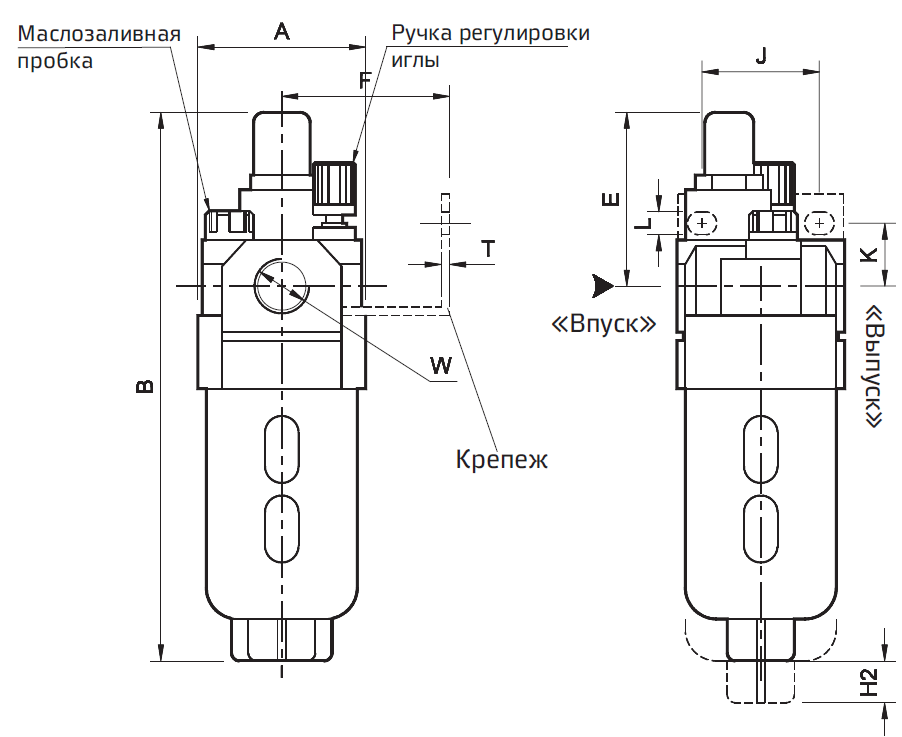

Модель L13

Модель L14 и L15

Модель L17

Модель	W	A	B	E	K	F	J	L	T	H2
L13	G1/4	SQ 40	135	42	15	30	28	5,5	2	35
L14	G3/8	SQ 55	157	44	25	40	40	6,5	2	45
L15	G1/2	SQ 70	190	46	25	50	55	8,5	2	45
L17	G3/4	SQ 90	273	47	35	70	66	11	5	45
L17	G1	SQ 90	273	47	35	70	66	11	5	45

Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

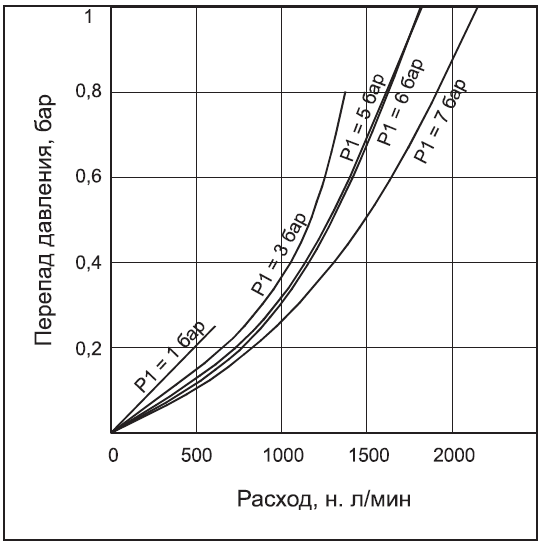

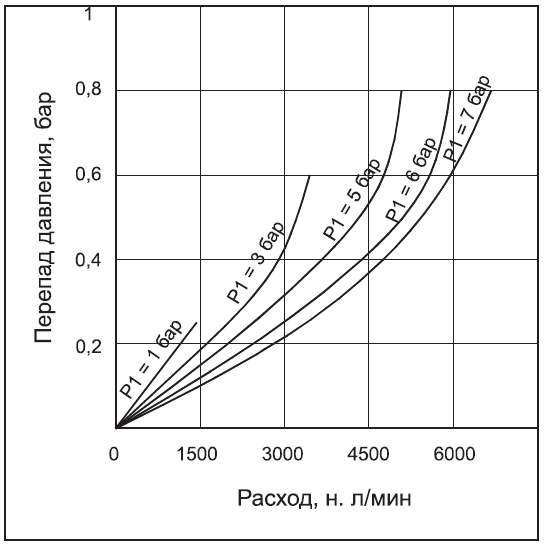

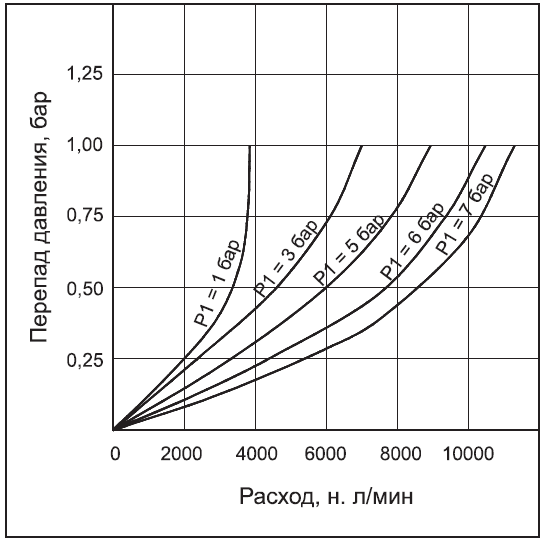

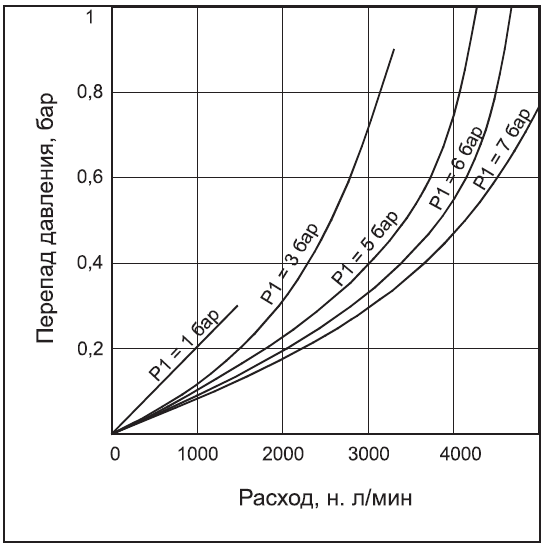

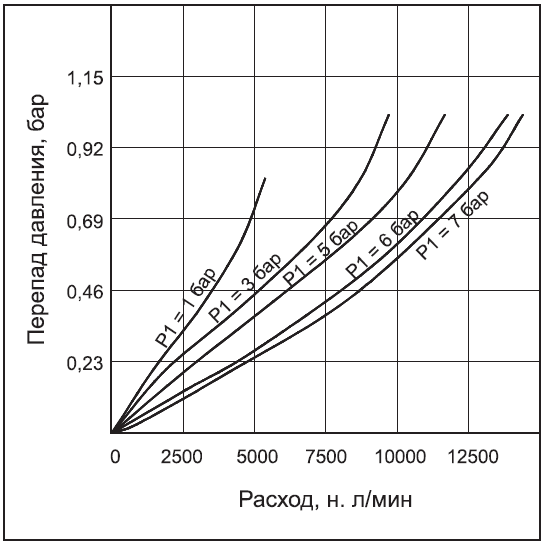

Графики расхода

МАСЛОРАСПЫЛИТЕЛЬ 1/4 дюйма	МАСЛОРАСПЫЛИТЕЛЬ 3/8 дюйма


МАСЛОРАСПЫЛИТЕЛЬ 1/2 дюйма	МАСЛОРАСПЫЛИТЕЛЬ 3/4 дюйма


МАСЛОРАСПЫЛИТЕЛЬ 1 дюйм

Графики расхода только для фильтраций 40 мкм и давления 10 бар.

Порядок заказа


	Размер корпуса и отверстия
	361 462 563 764 765	G1/4 G3/8 G1/2 G3/4 G1

Принцип работы

Часть воздуха, поступающего в маслораспылитель через «ВПУСК», создает давление в колбе.
Поток воздуха проходит через «ВЫПУСК», отклоняя «дефлектор» и создавая перепад давления под смотровой камерой.

Давление в колбе продавливает масло через всасывающую трубку, и масло течет через смотровую камеру. Все капли масла, видимые через смотровую камеру, смешиваются с основным потоком воздуха и проходят через «ВЫПУСК». Необходимая регулировка подачи масла может выполняться с помощью регулировочной иглы.

Пример заказа:
маслораспылитель — размер отверстия 3/8 (с отверстием G3/8): № для заказа: L1462.

Модель	L13	L14	L15	L17	L17
Среда	Сжатый воздух — фильтрованный
Размер отверстия	G1/4	G3/8	G1/2	G3/4	G1
Расход (л/мин) @	1350	3000	5650	7200	9000
Максимальное давление подачи (бар)	10
Температура окружающего воздуха /среды	5–50° C
Мин. рабочий расход (л/мин)	12	40	45	50	50
Ёмкость колбы (мл) (при максимальном уровне масла)	20	57	152	200	200
Рекомендуемое масло	ISO VG 32
Материал колбы	Поликарбонат
Монтаж	Вертикальный (как на изображении)
Материалы конструкции	Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил
Опциональные принадлежности *	Крепление, комплект модульного монтажа
Вес (кг)	0,19	0,30	0,56	1,3	1,2

@ Давление подачи 6 бар, перепад ∆р = 0,5 бар (для стандартных моделей)
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

Документация

Скачивание файлов доступно только авторизованным пользователям

Masloraspylitel' Seriya L1.pdf 0.412 Мб
