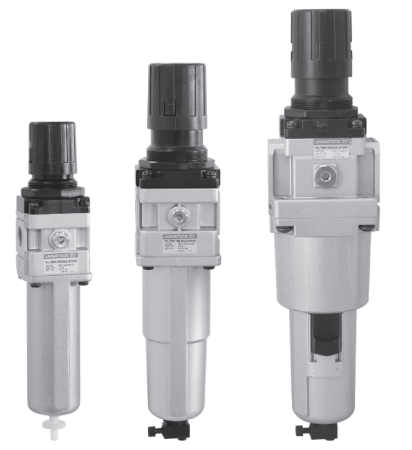

Комбинация фильтра с регулятором c металлической колбой — G 1/4, 3/8, 1/2, 3/4, 1 дюйм
Особенности
- Модульный.
- Подходит для панельного монтажа.
- Фильтр
– бронзовый фильтрующий элемент;
– ручной слив нажимного типа для удобства работы;
– подходит для автоматического слива.
– мембранный, со сбросом;
– компенсированный поток;
– неподъемная регулирующая ручка с «нажатием для блокировки».
- Алюминиевая колба байонетного типа (только 3/4 и 1 дюйм).
- Хорошие характеристики потока и регулировки.
Применение
Фильтры данного типа используются для химикатов, красок, в фармацевтической, литейной промышленностях и т. д.
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Модель FRC13…M
Модель FRC14…M и FRC15…M
Модель FRC17…-MM
Модель
|
W
|
V
|
A
|
B
|
E
|
K
|
F
|
GØ
|
J
|
L
|
T
|
FRC13…M
|
G1/4
|
G1/8
|
SQ 40
|
172
|
68
|
45
|
30
|
28
|
28
|
5,5
|
2
|
FRC14…M
|
G3/8
|
G1/8
|
SQ 55
|
265
|
95
|
53
|
40
|
40
|
40
|
6,5
|
2
|
FRC15…M
|
G1/2
|
G1/8
|
SQ 70
|
330
|
125
|
62
|
50
|
51
|
55
|
8,5
|
2
|
FRC17…M
|
G3/4
|
G1/4
|
SQ 90
|
371
|
130
|
65
|
70
|
51
|
66
|
11
|
5
|
FRC17…M
|
G1
|
G1/4
|
SQ 90
|
371
|
130
|
65
|
70
|
51
|
66
|
11
|
5
|
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.
Графики расхода
Порядок заказа
Пример заказа:
номер заказа комбинации фильтра с регулятором — размер 3/8 (с отверстием G3/8) с фильтром 5 мкм, диапазоном давления 0,5–7 бар и металлической колбой с автоматическим сливом: FRC146213-MA.
При заказе FRC 3/8 с металлической колбой, будет поставлена наша стандартная модель FRC146234-A, с фильтром 40 мкм и диапазоном давления 0,5–10 бар.
Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
