Коалесцентный фильтр — G 1/4, 1/2

Особенности

Боросиликатный фильтрующий элемент.
На 99,99% сжатый воздух, до 0,01–0,1 мкм.
Подходит для модульного монтажа.
Стальной кожух колбы, байонетного типа на модели FS15 и резьбового типа на модели FS13.
Ручной слив нажимного типа для удобства работы

Применение

Коалесцентные фильтры данного типа используются в химической, фармацевтической, пищевой промышленностях, покрасочных и других прецизионных пневматических системах.

Функция

Удаляет субмикронные частицы масла, капли воды и твердые примеси из сжатого воздуха.
Используется для высокоэффективной фильтрации сжатого воздуха, удаления мелких частиц масла и капель размером до 0,01 мкм.

Меры предосторожности

Устанавливайте туманоуловитель в магистраль после стандартного фильтра серии F1 с фильтрующим элементом 5 мкм.
Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов

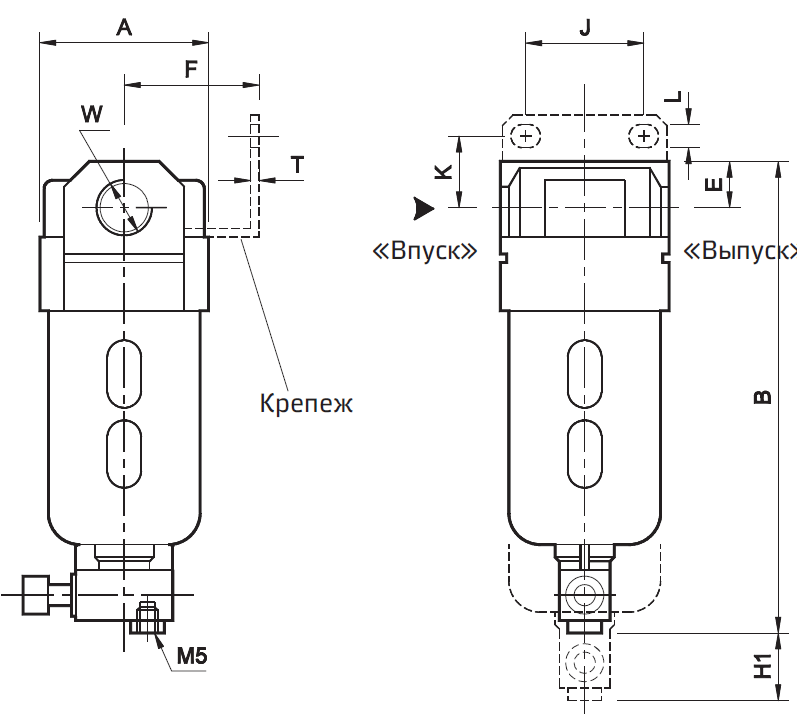

Модель FS13

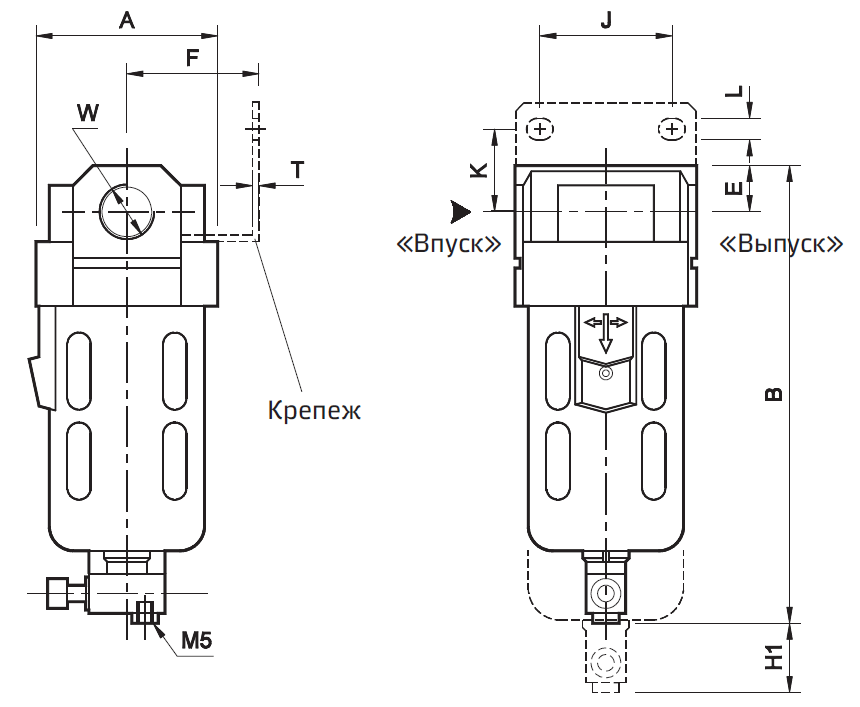

Модель FS15

Модель	W	A	B	E	K	F	J	L	T	H1
FS13…	G1/4	SQ 40	113	11	15	30	28	5,5	2	50
FS15…	G1/2	SQ 70	172	18	25	50	55	8,5	2	80

Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

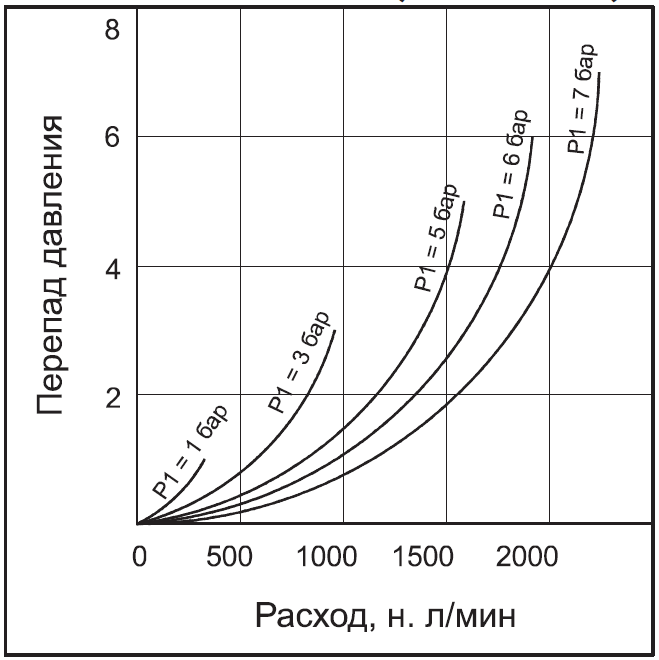

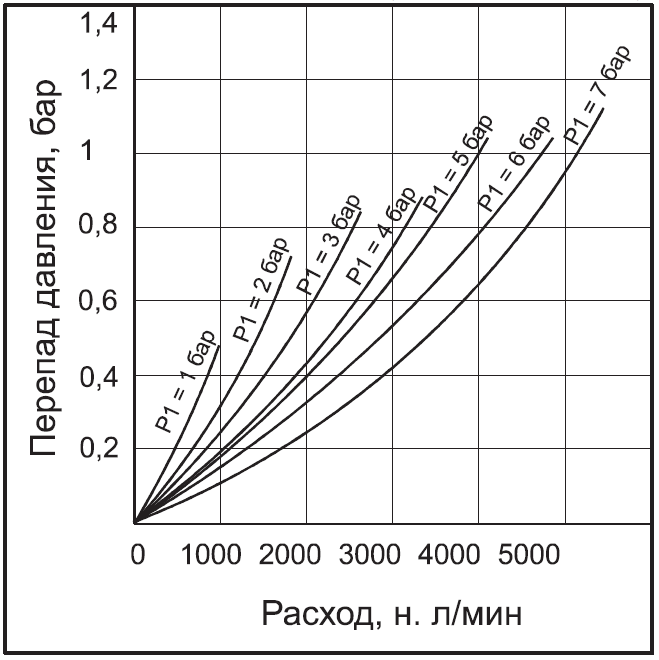

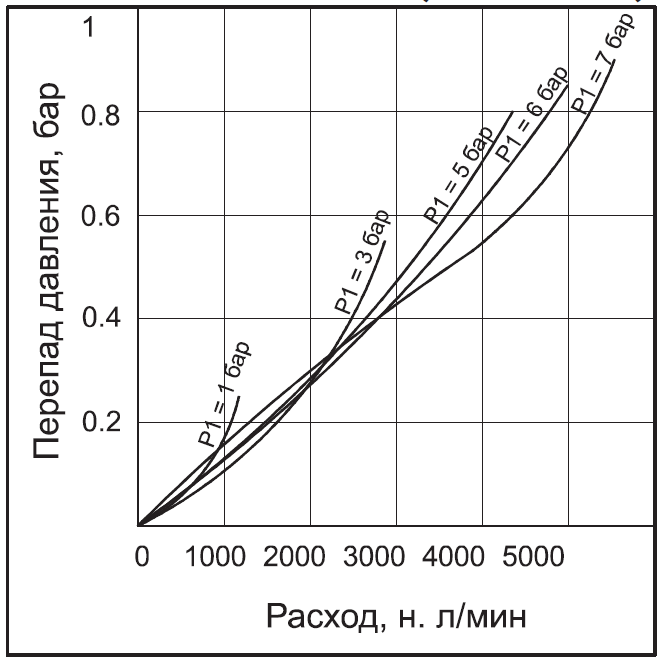

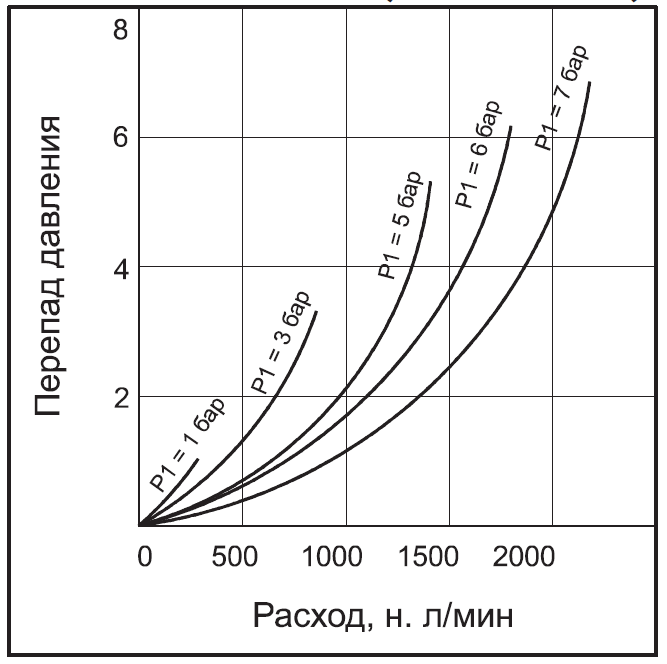

Графики расхода

1/4 ФИЛЬТР (0,01 мкм)	1/4 ФИЛЬТР (0,1 мкм)

1/2 ФИЛЬТР (0,01 мкм)	1/2 ФИЛЬТР (0,1 мкм)

Порядок заказа


Размер корпуса и отверстия		Фильтрация в мкм
361 563	G1/4 G1/2	2 3	— 0,01 — 0,1

Пример заказа:
Пример заказа: фильтр — размер 1/4 (с отверсти ем G1/4) с фильтром 0,1 мкм: № для заказа: FS13613.

Модель	FS13…		FS15…
Среда	Сжатый воздух
Размер отверстия	G1/4		G1/2
Фильтрация # (мкм)	0,01	0,1	0,01	0,1
Расход (л/мин) @	250	275	1500	2000
Максимальное давление подачи (бар)	10
Температура окружающего воздуха /среды	5–50° C
Ёмкость колбы (мл) (при максимальном уровне конденсата)	99		44
Материал колбы	Поликарбонат
Монтаж	Вертикальный (как на изображении)
Материалы конструкции	Алюминий, боросиликат, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил
Опциональные принадлежности *	Крепление, комплект модульного монтажа
Вес (кг)	0,19		0,60

@ Давление подачи 6 бар, перепад давления ∆p = 0,3 бар.
# Подробные сведения представлены в графе «Порядок заказа»
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
