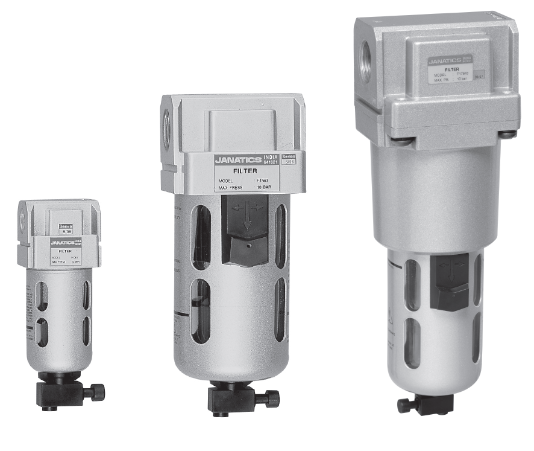

Фильтр Серия F1

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

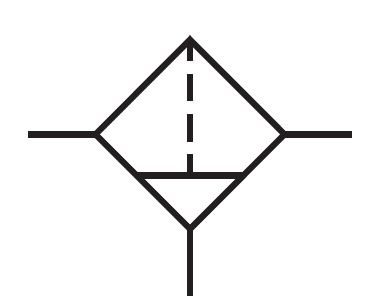

Воздушный фильтр — 1/4, 3/8, 1/2, 3/4, 1

Особенности

Соответствует стандарту ISO 5782-1.
Подходит для модульного монтажа.
Стальной кожух колбы, байонетного типа на моделях F14, F15 и F17 и резьбового типа на модели F13.
Ручной слив нажимного типа для удобства работы.
Бронзовый фильтрующий элемент.

Меры предосторожности

Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматич. еских углеводородов

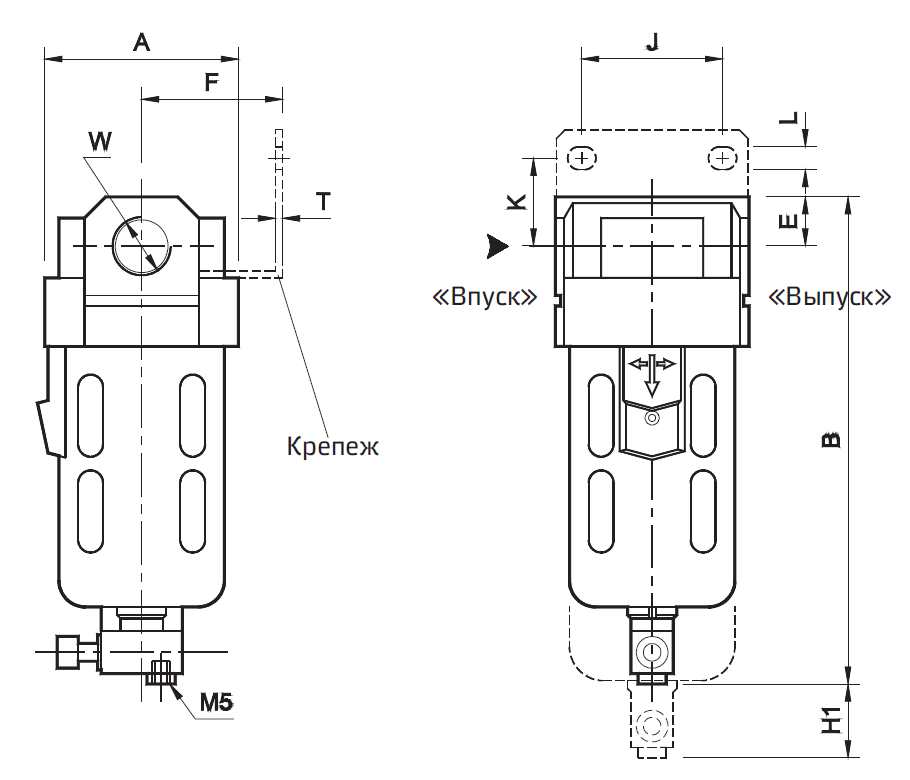

Модель F13

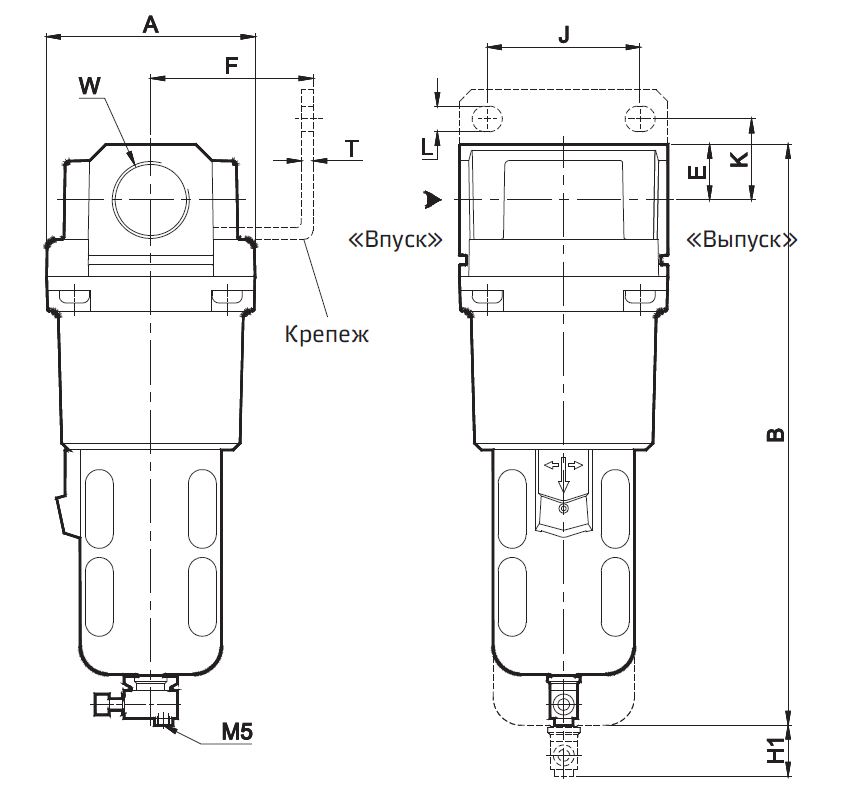

Модель F14 и F15

Модель F17

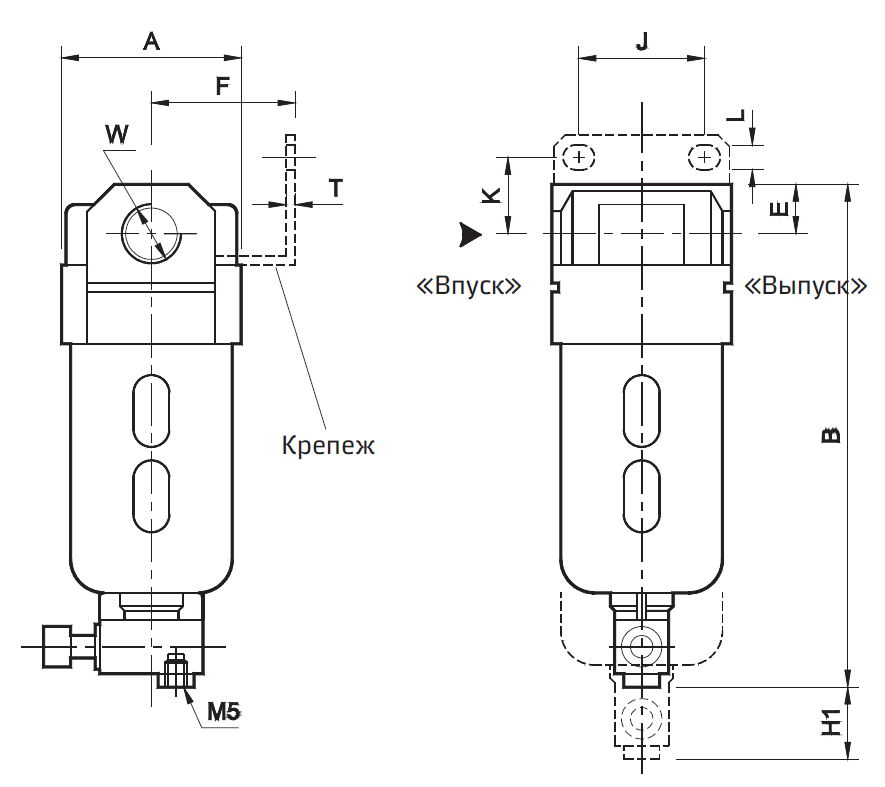

Модель	W	A	B	E	K	F	J	L	T	H1
F13	G1/4	SQ 40	113	11	15	30	28	5,5	2	50
F14	G3/8	SQ 55	140	14	25	40	40	6,5	2	55
F15	G1/2	SQ 70	172	18	25	50	55	8,5	2	80
F17	G3/4	SQ 90	260	24	35	70	66	11	5	80
F17	G1	SQ 90	260	24	35	70	66	11	5	80

Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

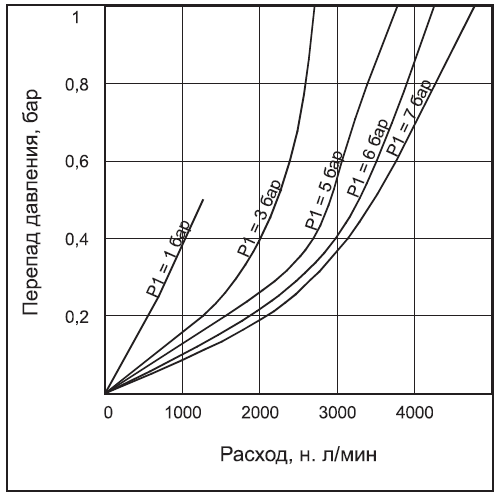

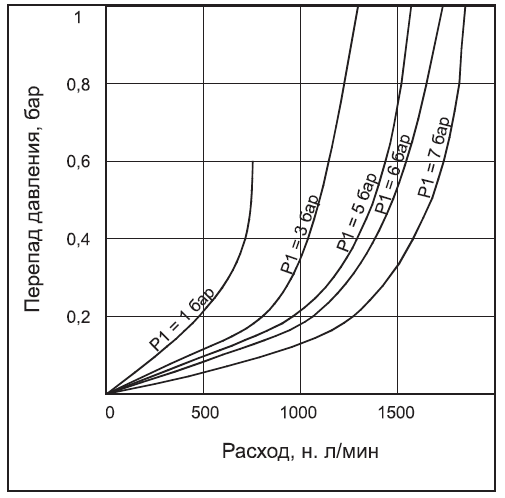

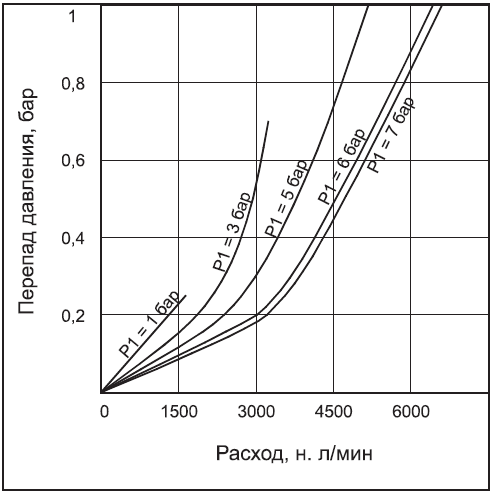

Графики расхода

ФИЛЬТР 1/4 дюйма	ФИЛЬТР 3/8 дюйма

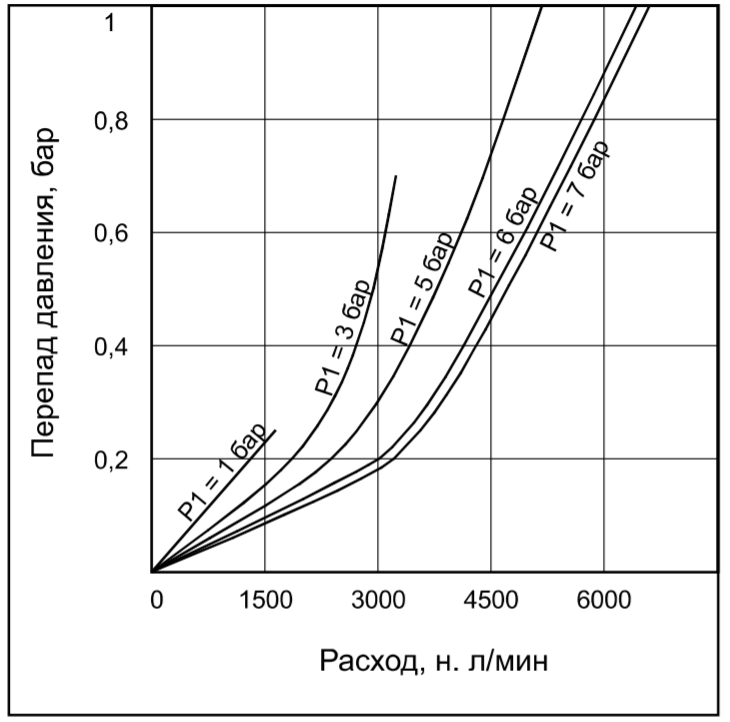

ФИЛЬТР 1/2 дюйма	ФИЛЬТР 3/4 дюйма

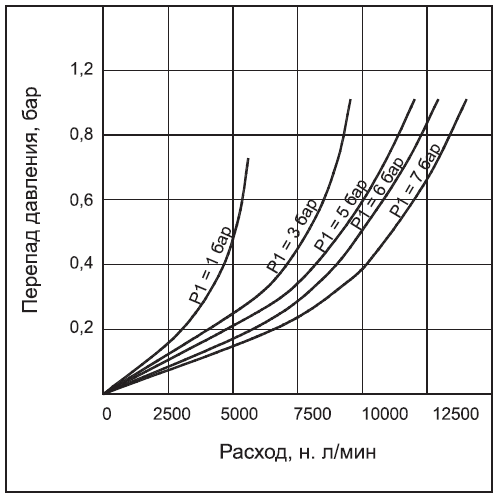

ФИЛЬТР 1 дюйм

Графики расхода только для фильтраций 40 мкм.

Порядок заказа


Размер корпуса и отверстия		Фильтрация в мкм
361 462 563 764 765	G1/4 G3/8 G1/2 G3/4 G1	0 1 2 3 4 5	— 1 — 5 — 25 — 40 (стандартное исполнение) — 50 —100

Пример заказа:

фильтр — размер 3/8 (с отверстием G3/8) с фильтром 50 мкм: №для заказа: F14624. При заказе фильтра 3/8 будет поставлена наша стандартная модель F14623 на 40 мкм

Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру

Модель	F13	F14	F15	F17	F17
Среда	Сжатый воздух
Размер отверстия	G1/4	G3/8	G1/8	G3/4	G1
Расход (л/мин) @	800	2250	3500	5000	6500
Максимальное давление подачи (бар)	10
Температура окружающего воздуха /среды	5–50° C
Фильтрация# (мкм)	1, 5, 25, 40 (стандартная), 50, 100
Ёмкость колбы (мл) (при максимальном уровне конденсата)	9	32	44	165	165
Материал колбы	Поликарбонат
Монтаж	Вертикальный (как на изображении)
Материалы конструкции	Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил
Опциональные принадлежности *	Крепление, комплект модульного монтажа, манометр
Вес (кг)	0,19	0,32	0,60	1,4	1,3

@ Давление подачи 6 бар, перепад давления ∆p = 0,3 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
