Фильтр с внутренним автоматическим сливом Серия F1А

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Ввоздушный фильтр с внутренним автоматическим сливом — 3/8, 1/2, 3/4, 1 дюйм

Особенности

Подходит для модульного монтажа
Стальная защита колбы, байонетного типа.
Внутренний автоматический слив

— поплавкового типа, без необходимости электрического подключения;
— оснащается ручным сливом;
— возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.

Бронзовый фильтрующий элемент.

Меры предосторожности

Перед монтажом и подключением трубопроводов проверяйте направление потока.
Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
Выполняйте монтаж в чистой среде.
Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов .

Модель F14…A, F15…A

Модель F17…A

Модель	W	A	B	E	K	F	J	L	T	H1
F14…A	G3/8	SQ 55	190	14	25	40	40	6,5	2	55
F15…A	G1/2	SQ 70	230	18	25	50	55	8,5	2	80
F17…A	G3/4	SQ 90	260	24	35	70	66	11	5	80
F17…A	G1	SQ 90	260	24	35	70	66	11	5	80

Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

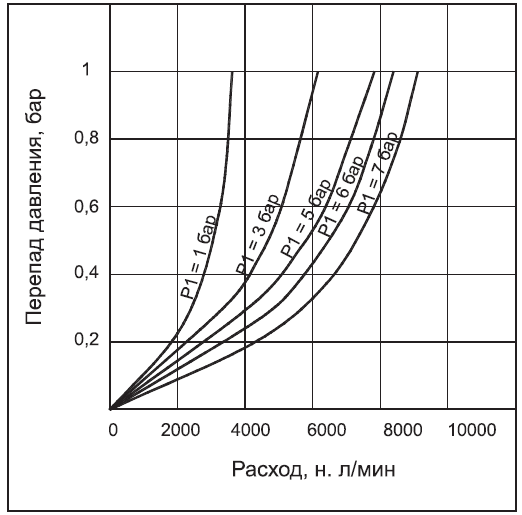

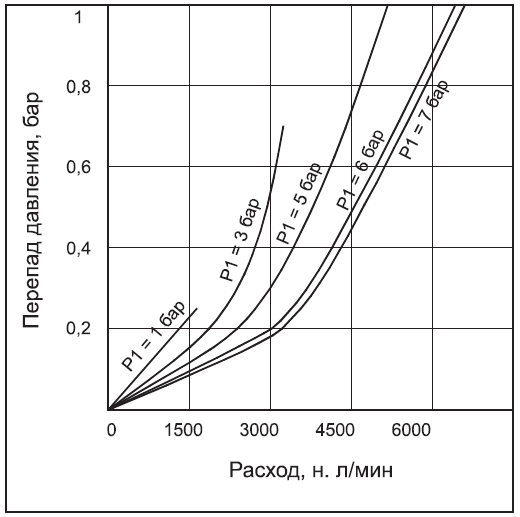

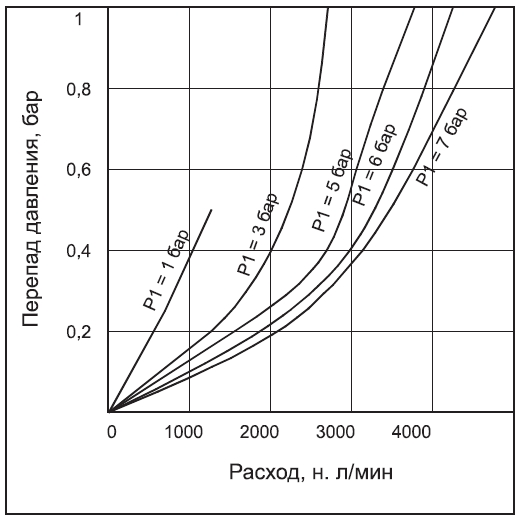

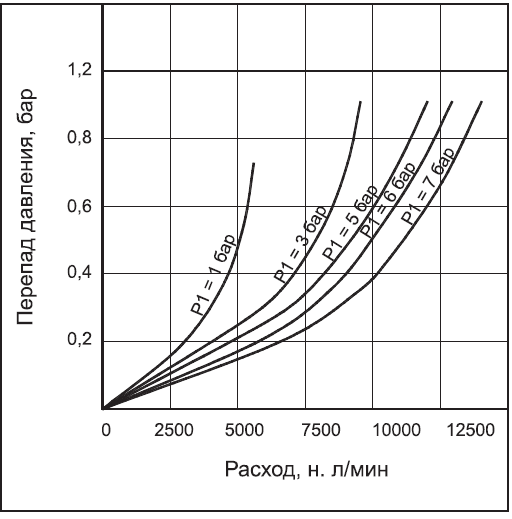

Графики расхода

ФИЛЬТР 3/8 дюйма	ФИЛЬТР 1/2 дюйма

ФИЛЬТР 3/4 дюйма	ФИЛЬТР 1 дюйм

Графики расхода только для фильтраций 40 мкм.

Порядок заказа

				—
Размер корпуса и отверстия		Фильтрация в мкм			Внутренний автоматический слив
462 563 764 765	G3/8 G1/2 G3/4 G1	0 1 2 3 4 5	— 1 — 5 — 25 — 40 (стандартное исполнение) — 50 —100

Пример заказа:

фильтр — размер 3/8 (с отверстием G 3/8) с фильтром 50 мкм и внутренним автоматическим сливом:
№ для заказа: F14624-A. При заказе фильтра 3/8 с внутренним автоматическим сливом будет поставлена
наша стандартная модель F14623-А с фильтром 40 мкм и внутренним автоматическим сливом.

Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру

Модель	F14….A	F15….A	F17….A	F17….A
Среда	Сжатый воздух
Размер отверстия	G3/8	G1/2	G3/4	G1
Расход (л/мин) @	2250	3500	5000	6500
Рабочее давление (бар)	2–10
Температура окружающего воздуха /среды	5–50° C
Фильтрация# (мкм)	1, 5, 25, 40 (стандартная), 50, 100
Ёмкость колбы (мл) (при максимальном уровне конденсата)	35	65	165	165
Материал колбы	Поликарбонат
Монтаж	Вертикальный (как на изображении)
Материалы конструкции	Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил
Опциональные принадлежности *	Крепление, комплект модульного монтажа, манометр
Вес (кг)	0,49	0,86	1,4	1,4

@ Давление подачи 6 бар, перепад ∆р = 0,3 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
