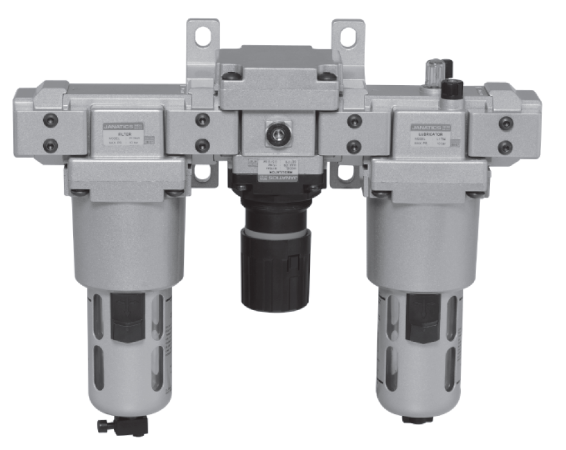

Фильтр+Регулятор+Маслораспылитель — G1/4, 3/8, 1/2, 3/4, 1
Фильтр, регулятор и маслораспылитель легко снимаются/монтируются без нарушения целостности трубопровода.
Особенности
- Модульный тип для простого и быстрого обслуживания.
- Подходит для настенного монтажа.
- Фильтр
– бронзовый фильтрующий элемент;
– ручной слив нажимного типа для удобства работы.
– мембранный, со сбросом;
– компенсация потока (трубкой Вентури) в моделях FRLM14, FRLM15 и FRLM17 для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
– смазывание масляным туманом;
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
- Стальной кожух колбы, байонетного типа на моделях FRLM14, FRLM15 и FRLM17 и резьбового типа на модели FRLM13.
- Хорошие характеристики потока и регулировки.

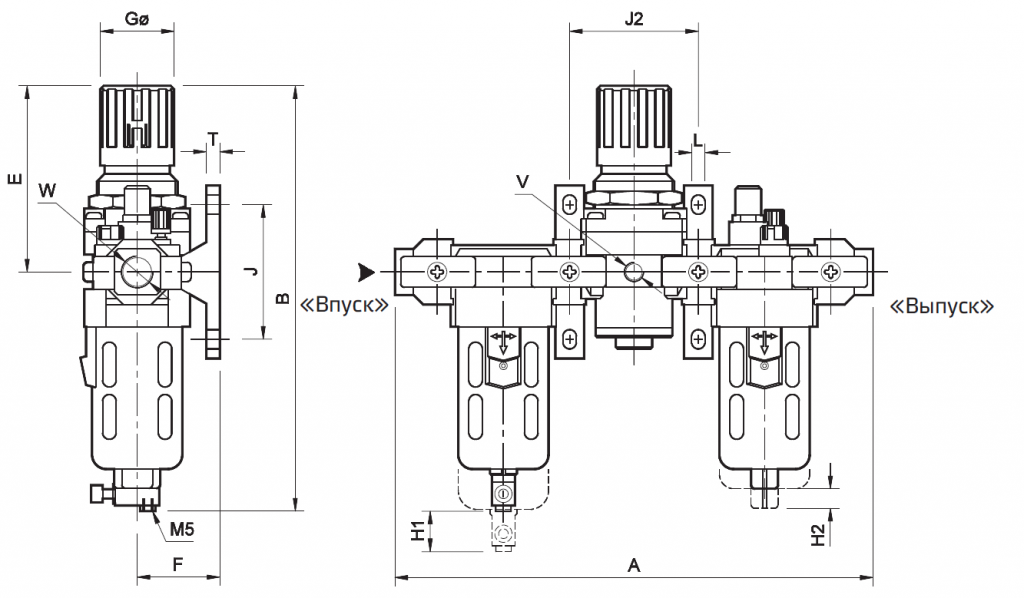

Модель FRLM1361, FRLM1462, FRLM1563
\

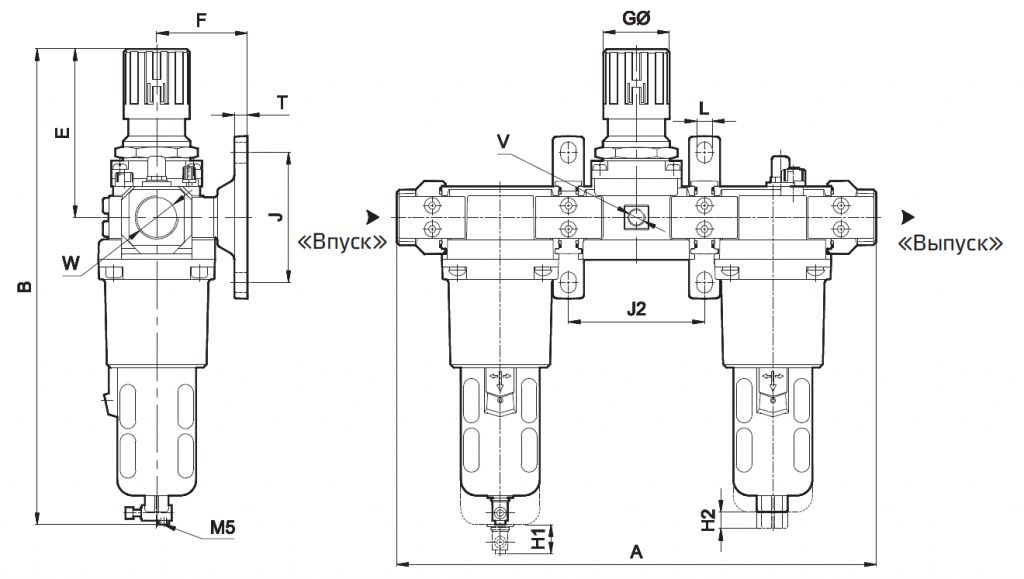

Модель FRLM1764, FRLM1765
Модель
|
W
|
V
|
A
|
B
|
E
|
F
|
GØ
|
J
|
L
|
T
|
H1
|
H2
|
H3
|
FRLM 13
|
G1/4
|
G1/8
|
200
|
170
|
68
|
35
|
28
|
50
|
7
|
7
|
50
|
35
|
52
|
FRLM 14
|
G3/8
|
G1/8
|
250
|
220
|
95
|
45
|
40
|
70
|
7
|
7
|
55
|
45
|
69
|
FRLM 15
|
G1/2
|
G1/8
|
280
|
280
|
125
|
55
|
51
|
90
|
9
|
9
|
80
|
45
|
86
|
FRLM 137
|
G3/4
|
G1/4
|
366
|
366
|
130
|
70
|
51
|
100
|
12
|
10
|
80
|
45
|
105
|
FRLM 17
|
G1
|
G1/4
|
366
|
366
|
130
|
70
|
51
|
100
|
12
|
10
|
80
|
45
|
105
|
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)

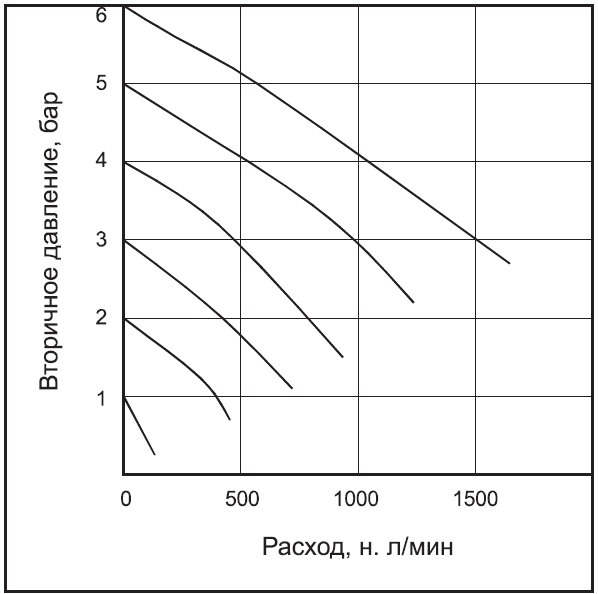

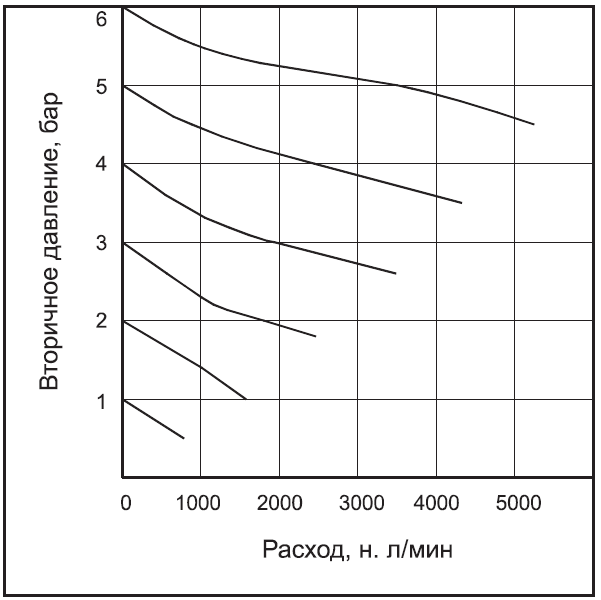

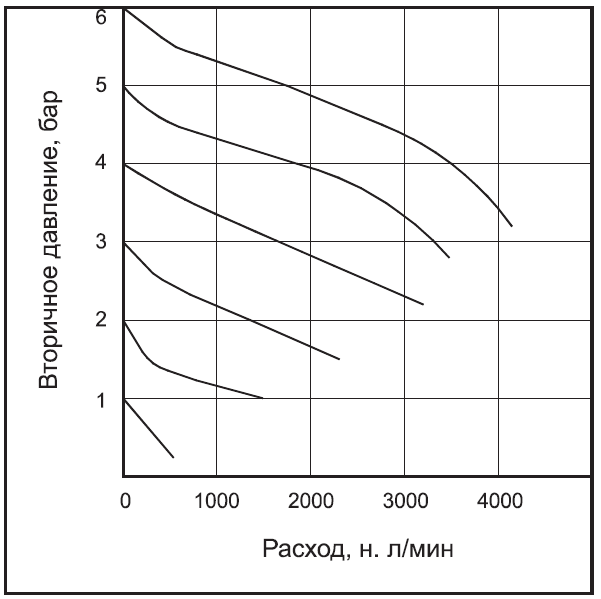

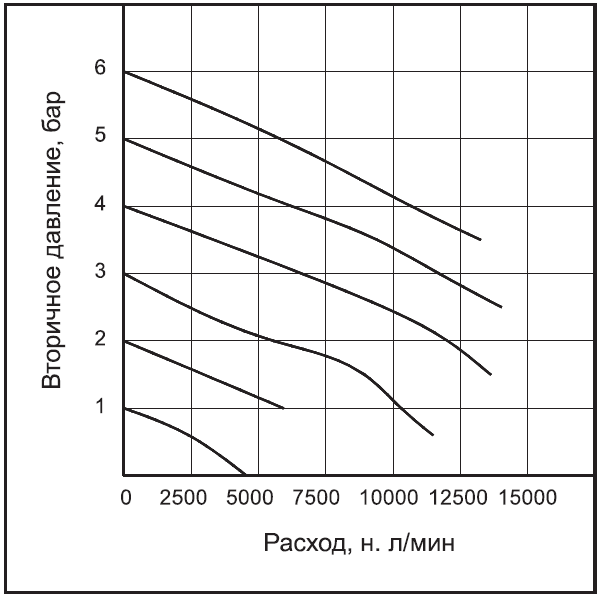

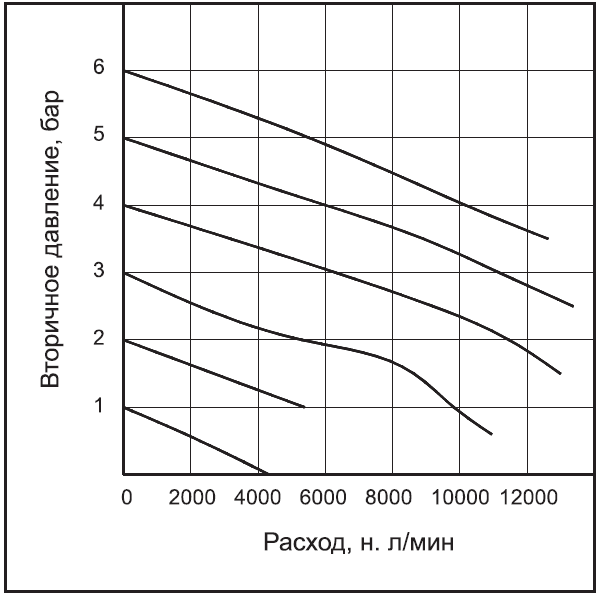

Графики расхода
Порядок заказа
|
|
|
|
Размер корпуса и отверстия
|
Фильтрация в мкм
|
Диапазон давления
|
361
462
563
764
765
|
G1/4
G3/8
G1/2
G3/4
G1
|
0
1
2
3
4
5
|
- 1
- 5
- 25
- 40
(стандартное исполнение)
- 50
- 100
|
1
2
3
4
|
0,2–2 бар
0,2–4 бар
0,5–7 бар
0,5–10 бар (стандартное исполнение)
|
Пример заказа:
модульный фильтр, регулятор и маслораспылитель — 3/8 (с размером отверстия G3/8) с фильтром 5 мкм и диапазоном давления 0,5–7 бар: № для заказа: FRLM 146213.
При заказе FRLM 3/8 будет поставлена наша стандартная модель FRLM146234 с фильтром 40 мкм и диапазоном давления 0,5–10 бар.
