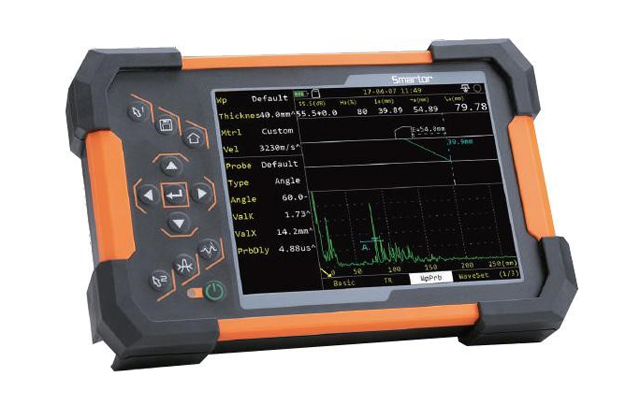

Ультразвуковой дефектоскоп и толщиномер Smartor

Традиционный UT

Измерение толщины

Дискретность

—

0,001/0,01/0,1 мм (0,0001/0,001/0,01 дюйм)

Погрешность

—

0,80 — 9,99 мм ± 0,05 мм

10,00 — 99,99 мм ± (1%H + 0,04) мм

100,0 — 400,0 мм ± 3%H мм

Измерение толщины

—

При использовании датчика TGM5-10L,

минимальный диаметр измеряемой трубы 20

мм и толщина 2 мм

Скорость материала

100 — 20000 м/с, шаг 1 м/с

100 — 20000 м/с

Диапазон отображения

—

5 — 1000 мм

Диапазон сдвига импульса

-10 — 1000 мм, шаг 0,1 мм

-10 — 500 мм

Задержка датчика

0 — 200 мкс, шаг 0,01 мкс

—

Фланг датчика

0 — 100 мм, шаг 0,1 мм

—

Мастер настроек

для сварных швов, плоских объектов

—

Выбор точки контроля

пик/ фронт/ J фронт

Измерения

Строб: измерение амплитуды в дБ,пройденый путь, горизонтальное и вертикальное расстояние, расстояние между стробами А и В

Курсор: два измерительных курсора для горизонтального и вертикального измерения в В развертке, а также измерение между курсорами

—

Вид строба

стандартный

строб А выбирается в стандартном режиме

Количество стробов

2

—

Начало строба

весь диапазон

-10 — 1000 мм, мин. шаг 0,1 мм

Ширина строба

весь диапазон

1 — 1000 мм, мин. шаг 0,1 мм

Длина строба

10 — 90%, шаг 1%

10 — 90%, шаг 1%

Автоматический поиск

—

вкл/выкл, если включено автоматически настраивается диапазон отображения на основе измеренных сигналов, позволяет повысить эффективность измерений

Измерение скорости

—

динамическое измерение скорости

Калибровка

нуля, скорости, угла

определяется пользователем (калибровка нуля, скорости)

Измерение режим чтения

—

Std/ MinVal/ MaxVal/ AVG/ Diff

Сигнализация

световая и звуковая: положительная/отрицательная

световая и звуковая: верхнего и нижнего предела

Захват экрана

весь экран, область экрана

A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение/А скан + таб. данных + мал. значение/ таб. данных + бол. значение)

Частота обновления измерений

—

4/8/16/32Гц

Функции кривых

DAC: максимально 6 кривых, максимально 10 точек на кривой AVG/DGS

—

Вспомогательные функции

полноэкранный режим, переключение координат, однократное/ непрерывное автоматическое усиление, SecColor, WaveComp, WaveFill, PeakEnv, PeakEcho, быстрое сканирование, CineRec, захват экрана, автоматическая заморозка (А, В, АиВ,АилиВ

заморозка, автоматическое усиление, просмотр измереных параметров
