Цифровой микроскоп Hirox HRX 02

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Превосходное качество визуализации, съемки и измерения. Бесперебойная работа с еще более эффективным увеличением

Помимо получения четких и ярких изображений, компания Hirox добилась реалистичной визуализации с точным отображением натурального внешнего вида объекта.


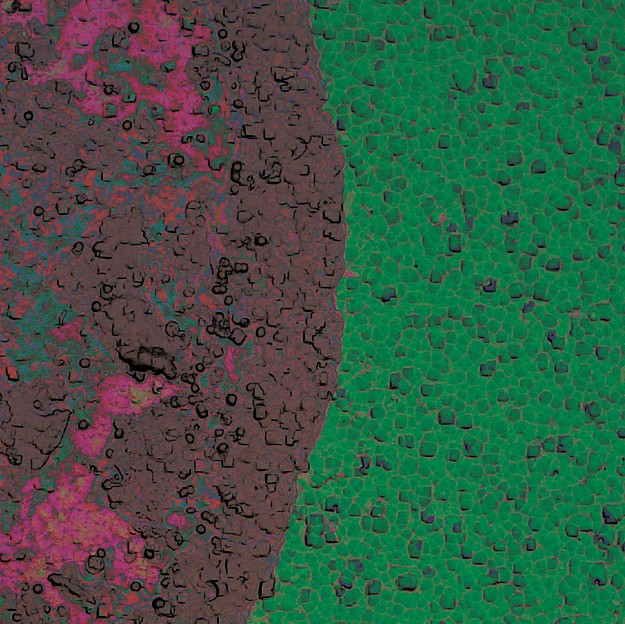

Панель солнечной батареи (выделение шероховатостей)	Панель солнечной батареи (стандартное изображение)

Интуитивно понятное управление с новым объективом и инновационным пультом

Как производитель объективов, компания Hirox уже расширила диапазон параметров увеличения отдельного объектива и внедрила функции моторизации, постоянно расширяя границы разработки объективов. На этот раз компания Hirox повысила стандарты, создав совершенно новый объектив. Кроме того, компания разработала новый специальный пульт управления, упрощающий работу с системой

Универсальная система для всех сфер применения


Электроника/электрооборудование/полупроводники	Автомобиле-/машиностроение	Медицина/фармацевтика/химическая промышленность

Космическая отрасль/ВПК	Сельское хозяйство/пищевая промышленность	Независимые исследовательские лаборатории

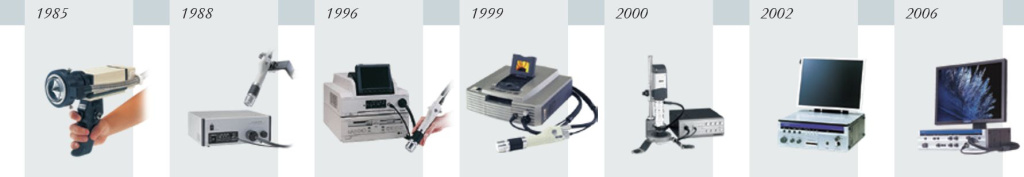

С момента нашего основания и по сей день у нас есть три основополагающие концепции, которых мы продолжаем придерживаться:
1. Комфортные непринужденные условия для наблюдений. Мы стремимся разрабатывать удобное в использовании оборудование, с которым настолько легко обращаться, что оно как будто сливается с пользователем в единое целое.
2. Абсолютная реалистичность. За счет многолетнего развития технологий изготовления объективов мы стремимся к созданию максимально достоверных изображений.
3. Искреннее стремление к оправданию ожиданий пользователей и получению необходимых результатов. Возможность производить высококачественные изделия на заказ это одна из сильных сторон компании Hirox: наш технический опыт позволяет нам подстраиваться под самые высокие требования. Производство без компромиссов - это миссия компании, как пионера в области видеомикроскопии.

Цифровой микроскоп от компании Hirox производителя оптических микроскопов и изобретателя видеомикроскопов с 1978 года

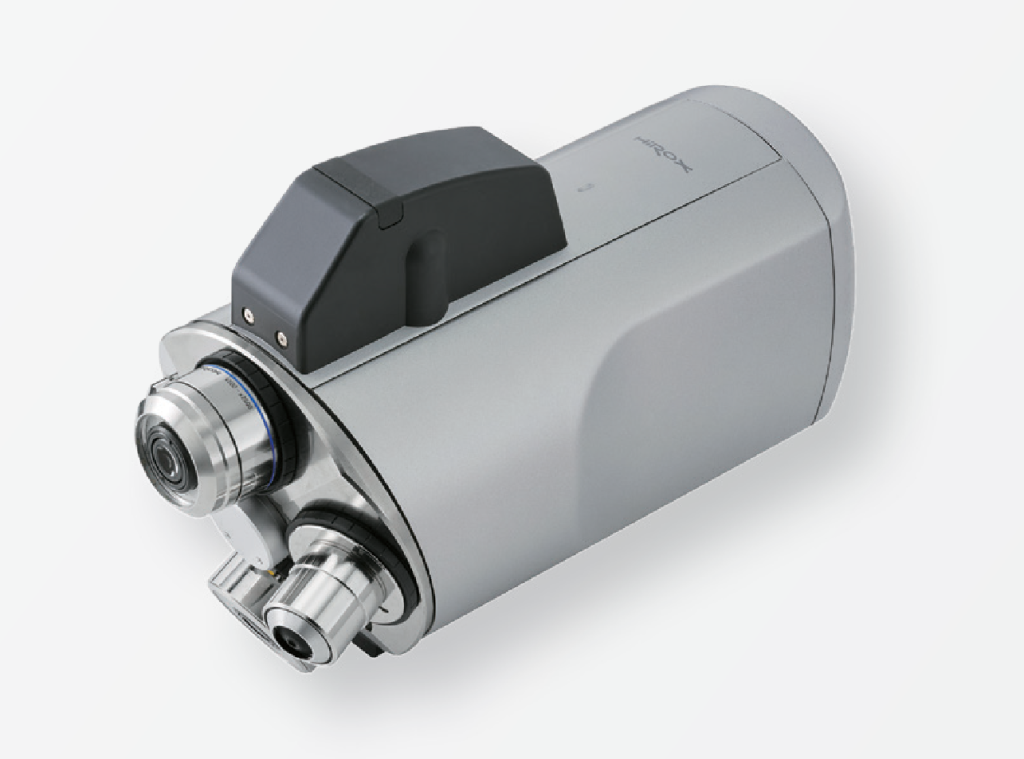

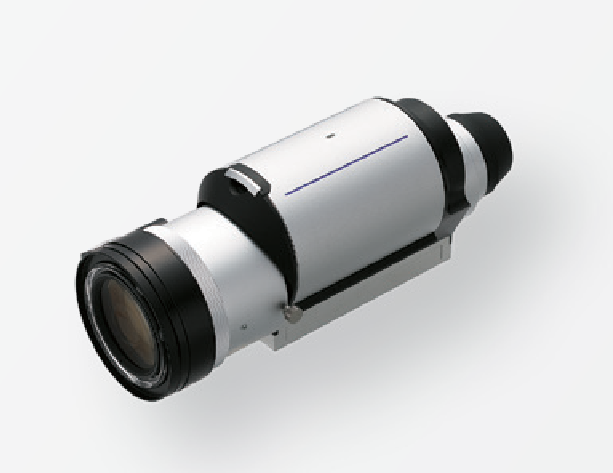

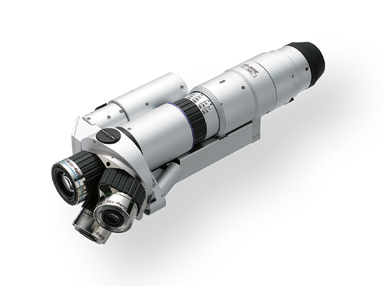

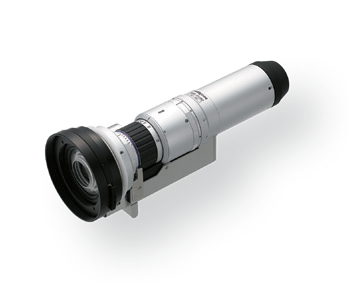

Интегрированный блок сверхвысокоэффективной камеры/объектива HRX-RVOMAX

Еще более высокое разрешение при большом увеличении.
Кристально чистое разрешение при увеличенном рабочем расстоянии.
Поддержка диапазона увеличения от 10х до 7000х.
Варианты подсветки включают кольцевую, коаксиальную и смешанную подсветку.
Множество встроенных опций подсветки и фильтров.

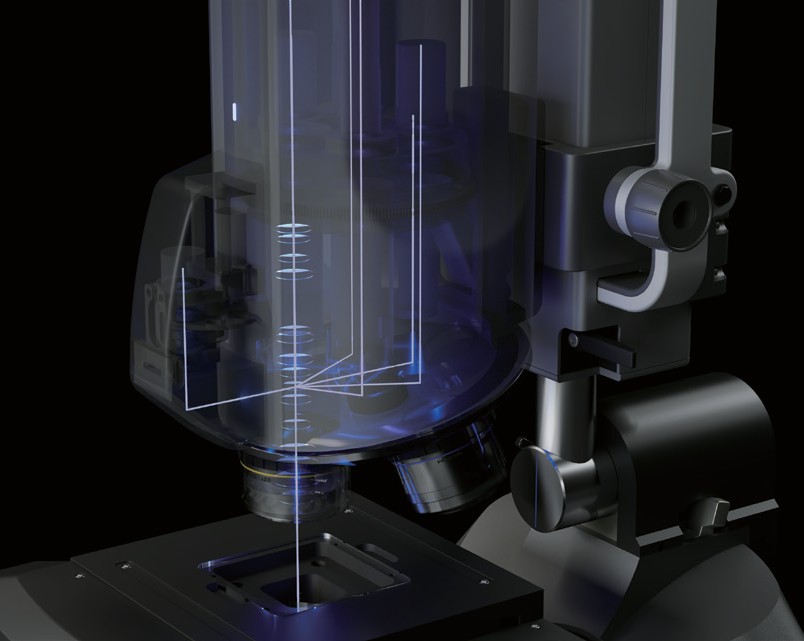

Новая камера/объектив интегрированы в единый компактный блок, обеспечивающий стандартное увеличение от 10х до 500х, с возможностью использования дополнительных линз с увеличением до 7000х

Разнообразие подсветки

Светофильтр

При коаксиальном освещении Hirox предлагает различные режимы подсветки, включая поляризацию, косую подсветку, фиксированную апертуру и центральную апертуру, которые позволяют обеспечить оптимальное наблюдение

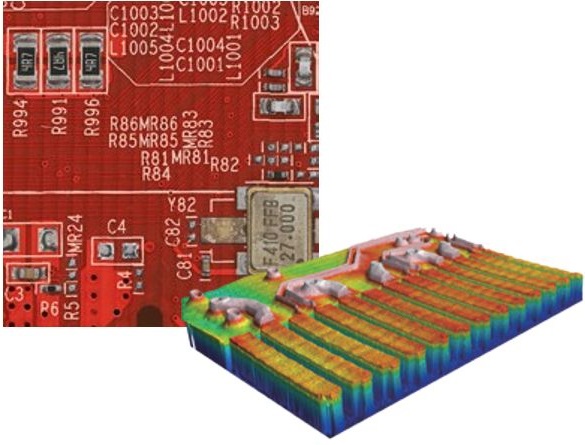

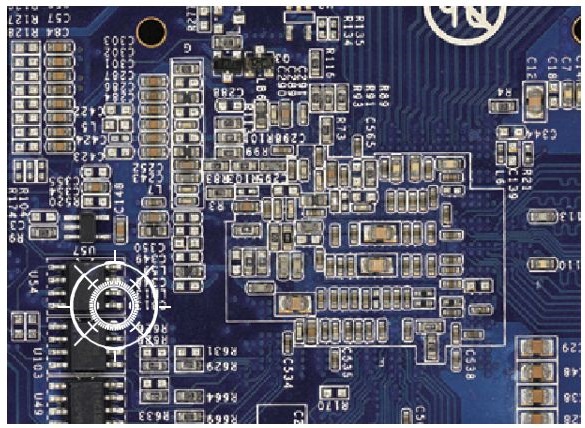

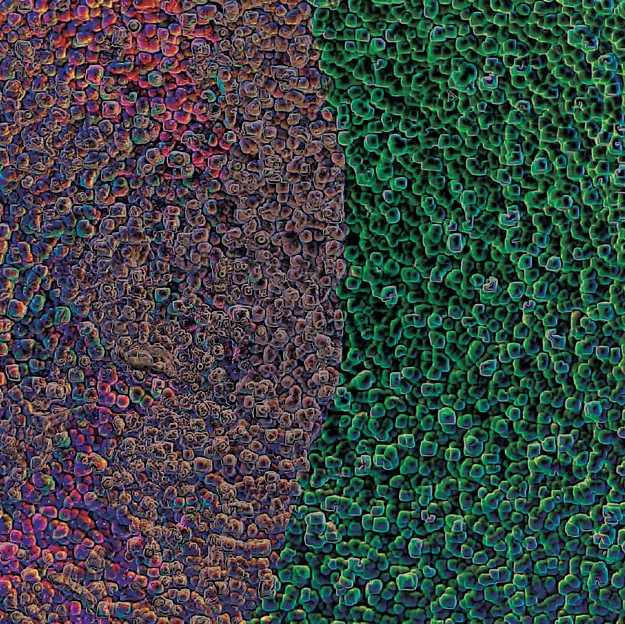

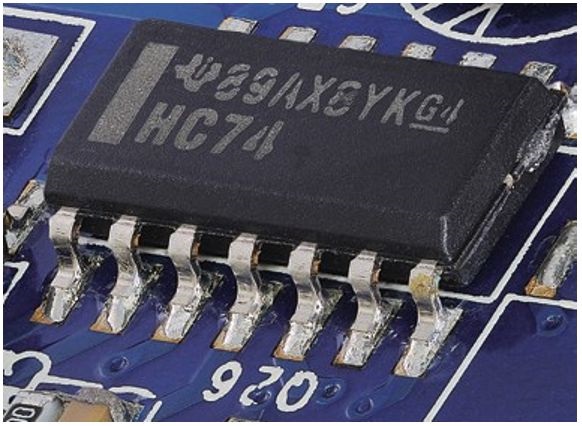

Печатная плата (стандартное изображение)	Топология ИС (подсветка с верхней стороны экрана)	Печатная плата (направленная подсветка)

Функция направленной подсветки

При кольцевой подсветке свет можно направлять под разными углами, обеспечивая гибкие условия наблюдения. Всеми настройками можно интуитивно управлять с помощью портативного пульта управления, обеспечивая бесперебойную работу


Печатная плата (выделение шероховатостей)	Топология ИС (подсветка с правой стороны экрана)

Широкий ассортимент линз – увеличение от 10х до 7000х

Используя входящий в комплект объектив, а также дополнительные объективы, поставляемые на заказ, можно получить увеличение от 10х до 7000х. Объективы большого увеличения предназначены для получения более высокого разрешения, а объективы малого увеличения обеспечивают большее рабочее расстояние, позволяя подстроиться под различные образцы и сценарии наблюдения.

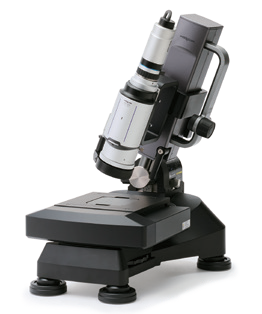

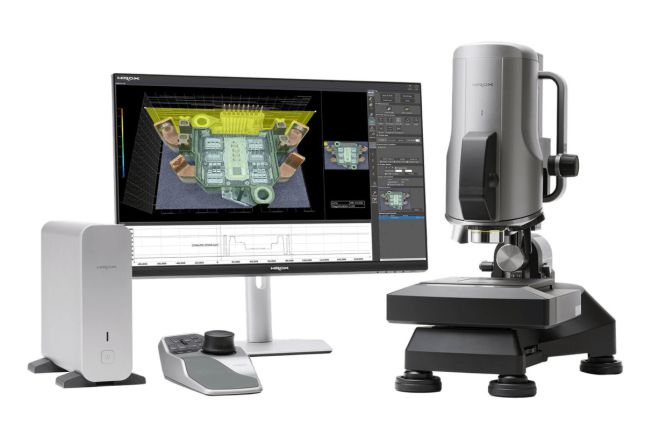

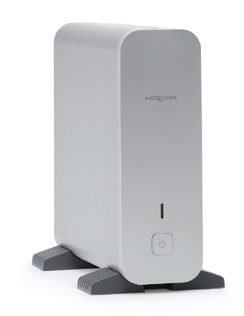

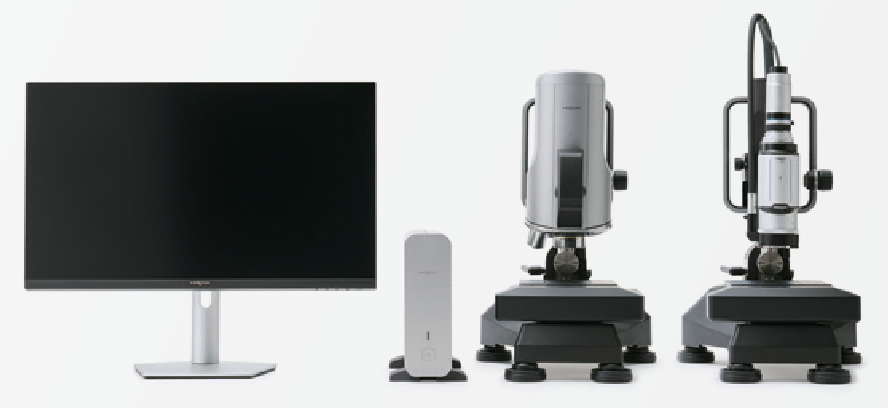

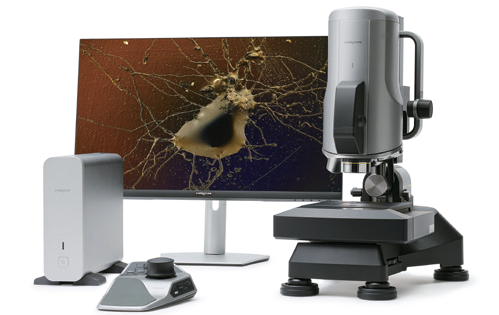

Блок управления цифровым микроскопом HRX 02

В HRX 02 безупречно сочетаются объектив, система увеличения, адаптер, камера, моторизованный штатив и моторизованный предметный столик. Благодаря синхронизации всех компонентов НRX 02 позволяет получать изображения высокой четкости и имеет интуитивно понятное управление, обеспечивая бесперебойное комфортное наблюдение с увеличением.

Блок управления камерой для HRX-RVOMAX и камера с выносной головкой Встроенная светодиодная подсветка высокой интенсивности Для объективов серии HR доступна дополнительная 2/3-дюймовая выносная камера с разрешением 5 МП Настраиваемый набор функций

Настраиваемый цифровой микроскоп

Это цифровая микроскопическая система на базе ПК. Пользователи могут свободно настраивать систему, устанавливая полный набор функций с самого начала или постепенно добавляя их с течением времени по мере необходимости для конкретных задач. Предлагается превосходная возможность расширения функционала, включая поддержку программных решений для пользователей.

Функция переключения камеры

HRX 02 поддерживает вход сигнала с двух камер. Благодаря сочетанию HRX RVOMAX и объективов серии HR пользователи могут легко переключаться между объективами с помощью функции переключения в прикладном программном обеспечении без необходимости физического отсоединения или повторного подсоединения камер.

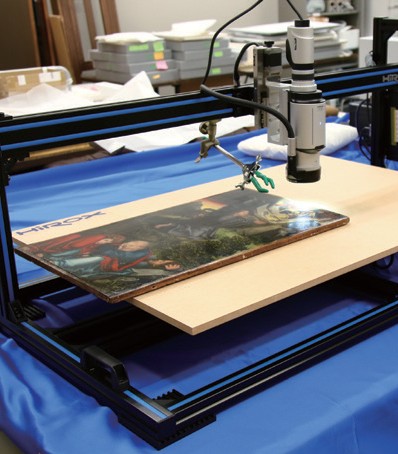

Штатив с высокоточным моторизованным приводом перемещения по оси Z и с произвольной регулировкой угла наклона ST-AS2

Новый блок фокусировки Z-Axus с улучшенным ходом и точной регулировкой фокусировки обеспечивает более резкую композицию изображения. Поддержка автоматизированных двухкоординатных предметных столиков размером 50 x 50 мм или 100 x 100 мм, а также двух типов светодиодов на выбор для проходящей подсветки.

Совместим со всеми объективами серии HR. Высокоточный моторизованный привод перемещения по оси Z с разрешением 0,05 мкм. Новая высокоинтенсивная проходящая подсветка для различных параметров увеличения. Улучшенные антивибрационные характеристики.

Дистанционный пульт управления CT R02

Специальный пульт управления, который позволяет плавно переключать увеличение, подсветку и фильтры, а также управлять перемещением моторизованного предметного столика по осям X, Y, Z. 15 настраиваемых кнопок с возможностью назначения функций для выполнения простых и интуитивно понятных задач наблюдения.

Полный контроль увеличения, подсветки, перемещения по осям X, Y, Z и получения изображений. В результате создается оптимизированный пользовательский интерфейс, обеспечивающий кратчайший путь к нужной функции. Эргономичный дизайн обеспечивает повышенный комфорт и удобство в эксплуатации.

Примеры изображений

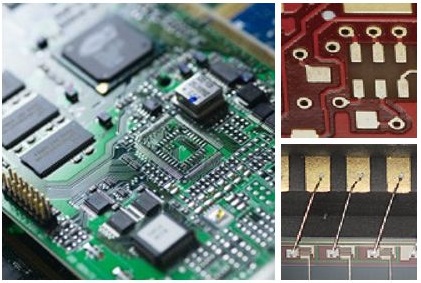

Электроника/электрооборудование/полупроводники


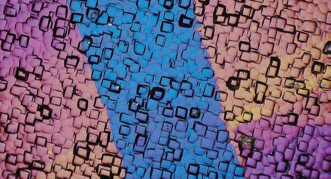

	Панель солнечной батареи

	Тыльная сторона ЦП

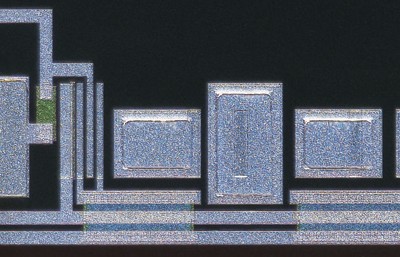

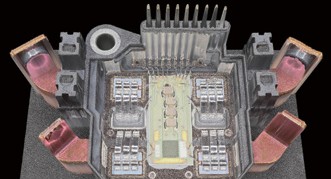

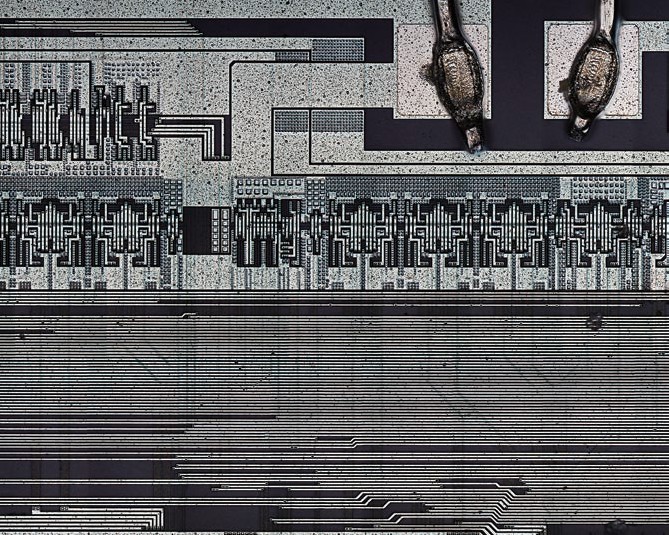

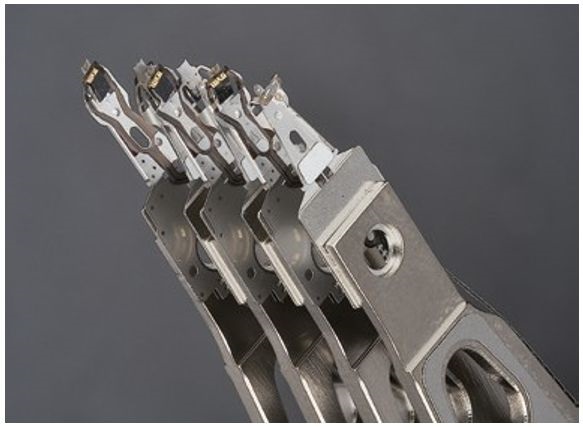

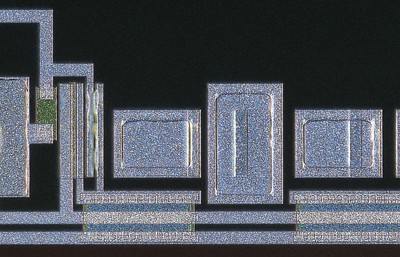

Магнитная головка жесткого диска	Топология ИС

Автомобиле-/машиностроение/металлургия


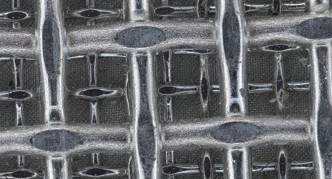

	Металлический фильтр

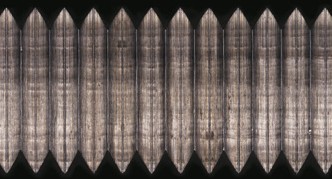

	Высокоточное зубчатое колесо

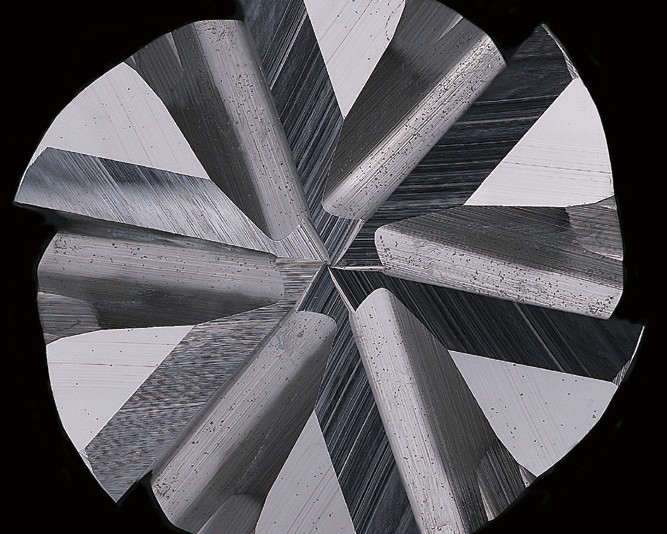

Конец 6 лопастного сверла	3D визуализация конца 6 лопастного сверла

Химическая промышленность/медицина/фармацевтика

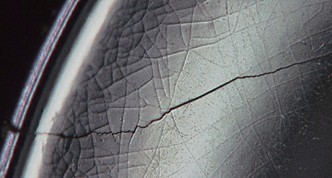

	Трещина в таблеточном прессе

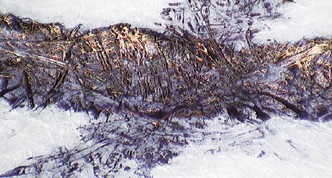

	След от чернил

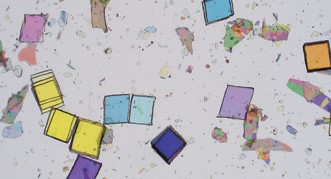

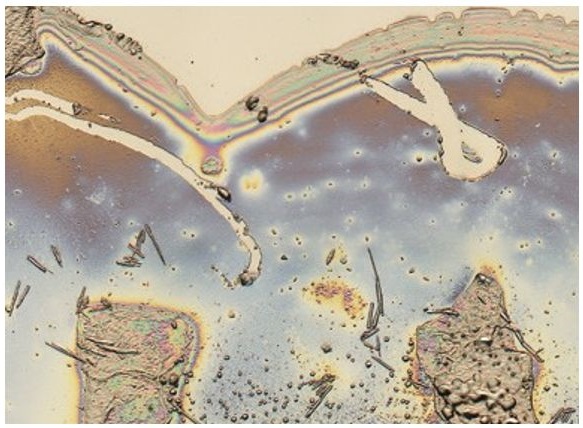

Кровоостанавливающий зажим	Косметика

Биология/сельское хозяйство/пищевая промышленность

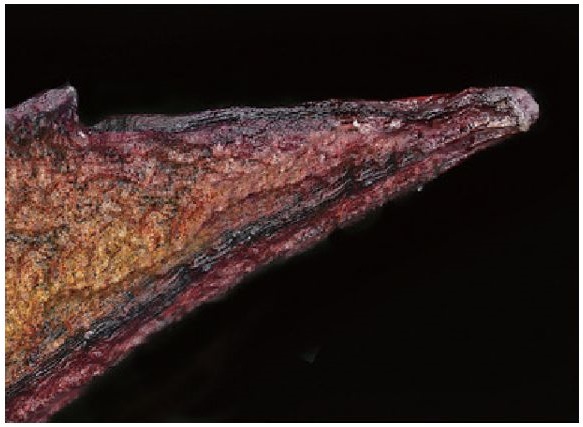

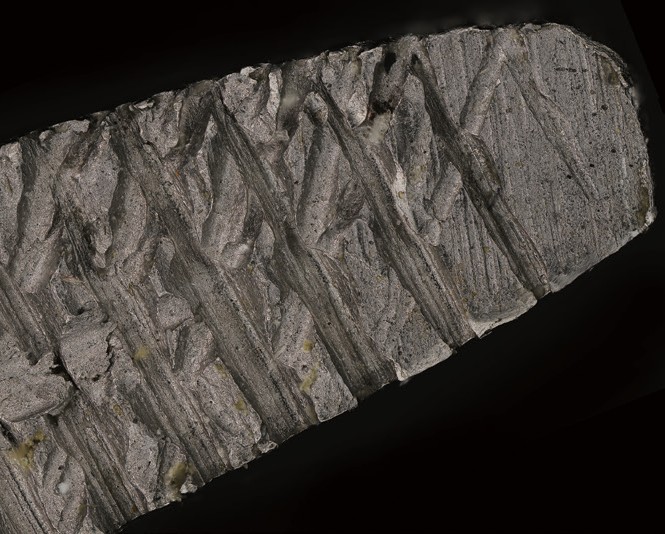

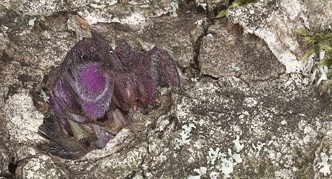

	Кора

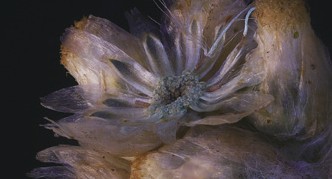

	Цветоложе

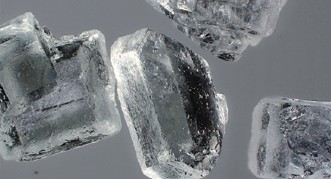

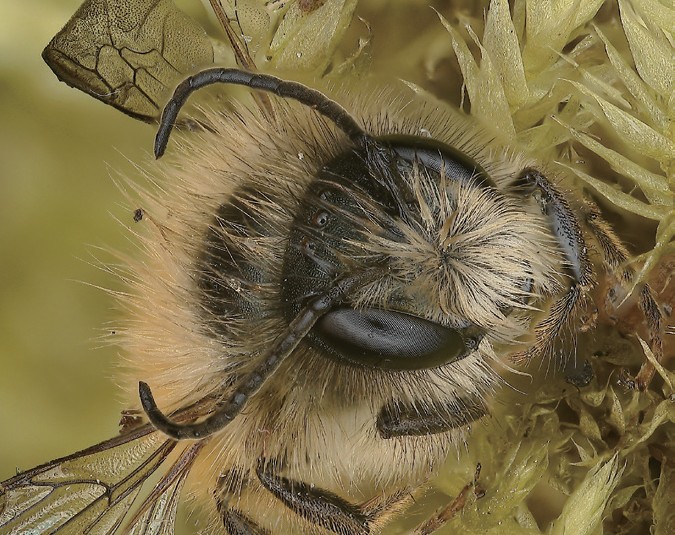

Пчела	Сахар

Интегрированный блок сверхвысокоэффективной камеры/объектива HRX-RVOMAX, 10－500x

Линза (стандартная комплектация)		Линза (на заказ)
Макро	OLE―100	OLE―350	OLE―500	OLE―700	OLE―1000

Номер изделия		HRX-RVOMAX
Увеличение	Макро	10 / 20 / 30 / 50 / 80
	OLE-100	100 / 150 / 200 / 300 / 400 / 500
	OLE-350 ※	350 / 500 / 700 / 1000 / 1400 / 2000
	OLE-500 ※	500 / 700 / 1000 / 1500 / 2000 / 2500
	OLE-700 ※	700 / 1000 / 1500 / 2500 / 3000 / 3500 / 5000
	OLE-1000 ※	1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 7000
Горизонтальное поле зрения (мм/дюйм)	30,5 (1,2) ~ 0,04 (1,18 мил)
Рабочее расстояние (мм/дюйм)	Макро：33 (1,30) / OLE-100：18 (0,71) / OLE-350※：10 (0,39) / OLE-500※：5 (0,20) / OLE-700※：3 (0,12) / OLE-1000※：1 (0,04)
Выбор подсветки	Темное поле / смешанная / светлое поле (МАКРО: только темное поле OLE-1000: только светлое поле)
Моторизованное управление	Режим увеличения изображения / револьверная головка / фильтр с адаптером
Масса	4,8 кг

※ Линза на заказ

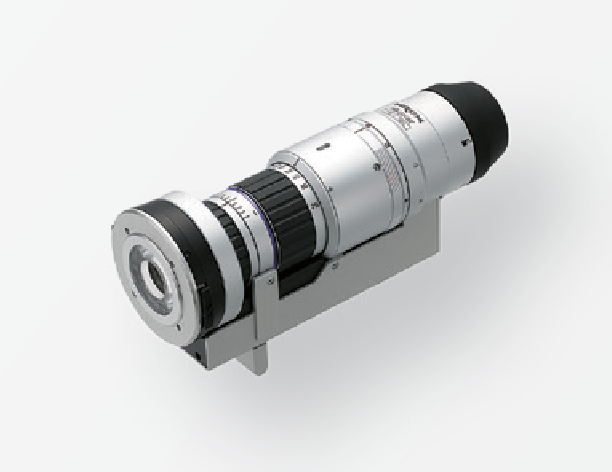

Телецентрический объектив сверхвысокого разрешения с режимом моторизованного увеличения изображения HR-1020E, 10-200x

Номер изделия	HR-1020E
Увеличение	10 / 20 / 30 / 50 / 90 / 100 / 120 / 150 / 200
Горизонтальное поле зрения (мм/дюйм)	30,5 (1,2) ~ 1,52 (0,06)
Рабочее расстояние (мм/дюйм)	54 (2,13)
Выбор подсветки	Темное поле / светлое поле (с подсоединенным адаптером)
Моторизованное управление	Режим увеличения изображения
Масса	1,5 кг

Объектив высокого диапазона с револьверной головкой (моторизованный) с режимом увеличения изображения HR-2500(E), 20-2500x

Номер изделия		HR-2500E	HR-2500
Увеличение	Широкий диапазон	20 / 30 / 50 / 80 / 120 / 140
	Средний диапазон	140 / 200 / 400 / 600 / 800 / 1000
	Высокий диапазон	350 / 500 / 1000 / 1500 / 2000 / 2500
Горизонтальное поле зрения (мм/дюйм)		15,4 (0,61) ~ 0,12 (4,72 мил)
Рабочее расстояние (мм/дюйм)		Широкий диапазон：18 (0,71) / средний и высокий диапазон：10 (0,39)
Выбор подсветки		Темное поле / смешанная / светлое поле
Моторизованное управление		Режим увеличения изображения / револьверная головка / настройка подсветки	―
Масса		1,5 кг	1,45 кг

Значения увеличения указаны с учетом также цифрового увеличения изображения. Для получения дополнительной информации необходимо связаться с нашей компанией

Объектив сверхвысокого диапазона с револьверной головкой (моторизованный) с режимом увеличения изображения HR-5000(E), 20-5000x

Номер изделия		HR-5000E	HR-5000
Увеличение	Широкий диапазон	20 / 30 / 50 / 80 / 120 / 140
	Средний диапазон	140 / 200 / 400 / 600 / 800 / 1000
	Высокий диапазон	700 / 1000 / 2000 / 3000 / 4000 / 5000
Горизонтальное поле зрения (мм/дюйм)		15,4 (0,61) ~ 0,06 (2,36 мил)
Рабочее расстояние (мм/дюйм)		Широкий диапазон：18 (0,71) / Средний диапазон：10 (0,39) / Высокий диапазон：3 (0,13)
Выбор подсветки		Темное поле / смешанная / светлое поле ※Высокий диапазон：только темное поле
Моторизованное управление		Режим увеличения изображения / револьверная головка / настройка подсветки	―
Масса		1,6 кг	1,55 кг

Значения увеличения указаны с учетом также цифрового увеличения изображения. Для получения дополнительной информации необходимо связаться с нашей компанией

Объектив (моторизованный) низкого диапазона с режимом увеличения изображения HR-2016(E), 20-160

Номер изделия	HR-2016E	HR-2016
Увеличение	20 / 30 / 40 / 50 / 80 / 100 / 130 / 160
Горизонтальное поле зрения (мм/дюйм)	15,4 (0,61) ~ 2,0 (0,08)
Рабочее расстояние (мм/дюйм)	44 (1,73)
Выбор подсветки	Темное поле
Моторизованное управление	Режим увеличения изображения / поворотная головка	Поворотная головка
Масса	0,7 кг	0,65 кг

※ При подсоединении к объективу адаптера малого / большого увеличения он обеспечивает увеличение в диапазоне от 6х до 320х, изменяет поле зрения и рабочее расстояние

Объектив (моторизованный) среднего диапазона с режимом увеличения изображения HR-5040(E), 50-400x

Номер изделия	HR-5040E	HR-5040
Увеличение	50 / 100 / 150 / 200 / 250 / 300 / 350 / 400
Горизонтальное поле зрения (мм/дюйм)	6,1 (0,24) ~ 0,78 (0,03)
Рабочее расстояние (мм/дюйм)	54 (2,13)
Выбор подсветки	Темное поле
Моторизованное управление	Режим увеличения изображения / поворотная головка	Поворотная головка
Масса	0,95 кг	0,9 кг

※ При подсоединении к объективу адаптера малого / большого увеличения он обеспечивает увеличение в диапазоне от 20х до 800х, изменяет поле зрения и рабочее расстояние

Объектив (моторизованный) высокого разрешения с режимом увеличения изображения 10х HR-10C(E), 35-10000x

Номер изделия		HR-10CE	HR-10C
Увеличение	OL-35	35 / 50 / 75 / 100 / 125 / 150 / 200 / 250 / 350
	OL-70 Ⅱ	70 / 100 / 150 / 200 / 250 / 300 / 400 / 500 / 700
	OL-140	140 / 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1400
	OL-140 Ⅱ	140 / 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1400
	OL-350 Ⅱ	350 / 500 / 750 / 1000 / 1250 / 1500 / 2000 / 2500 / 3500
	OL-700 Ⅱ	700 / 1000 / 1500 / 2000 / 2500 / 3000 / 4000 / 5000 / 7000
	OL-1000 Ⅱ	1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 8000 / 10000
Горизонтальное поле зрения (мм/дюйм)		9,83 (0, 39) ~ 0,04 (1,18 мил)
Рабочее расстояние (мм/дюйм)		OL-35：34 (1,34) / OL-70Ⅱ：21 (0,83) / OL-140：30,5 (1,2) / OL-140Ⅱ：12 (0,47) / OL-350Ⅱ：10.6 (0,42) / OL-700Ⅱ：3,4 (0,13) / OL-1000Ⅱ：1,0 (0,04)
Выбор подсветки		Светлое поле / темное поле (с адаптером) ※OL-700Ⅱ：только темное поле
Моторизованное управление		Режим увеличения изображения	―
Масса		1,0 кг (без линзы объектива)	0,95 кг (без линзы объектива)

Объектив с режимом макроувеличения изображения MXB-050 0-50x

Макрообъектив MXB-MACRO 0-20x

Номер изделия	MXB-050Z	MXB-MACRO
Увеличение	0 - 5 / 5 / 10 / 20 / 30 / 40 / 50	0~20
Горизонтальное поле зрения (мм/дюйм)	бесконечность ~ 61 (2,40) 61 (2,4) мм ~ 6,1 (0,24)	бесконечность ~ 15,4 (0,61)
Рабочее расстояние (мм/дюйм)	бесконечность ~90 (3,54)	―
Выбор подсветки	Темное поле	―
Масса	0,35 кг	0,15 кг

	0x	10x		20x		50x			100x		200x	500x		1000x		2000x	5000x	7000x	10000x
HRX-RVOMAX				10-80x						100-500x			500-2500x
												350-2000x
														700-5000x
															1000-7000x
HR-10CE / HR-10C							35-350x					350-3500x
								70-700x						700-7000x
											140-1400x
															1000-10000x
HR-5000E / HR-5000					20-5000x
HR-2500E / HR-2500					20-2500x
HR-5040E / HR-5040						50-400x (20-800x）
HR-1020E			10-200x
HR-2016E / HR-2016					20-160x（6-320x)
MXB-050Z	0-50x
MXB-MACRO	0-20x

※ Увеличение изображения при использовании адаптера

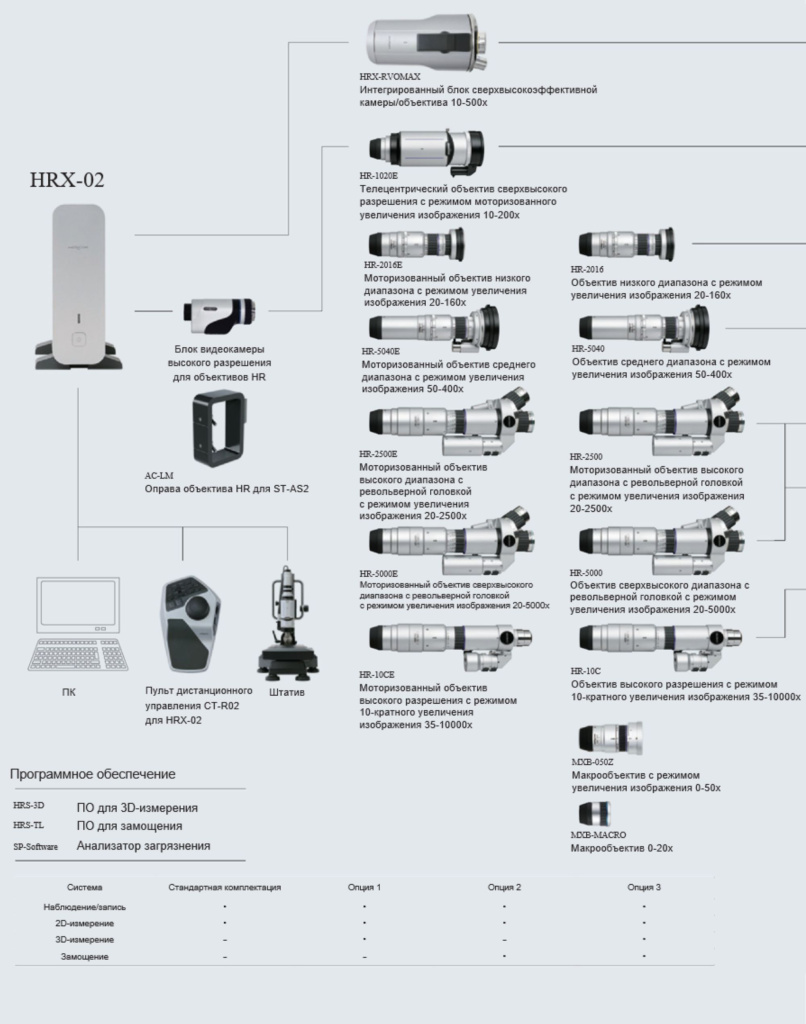

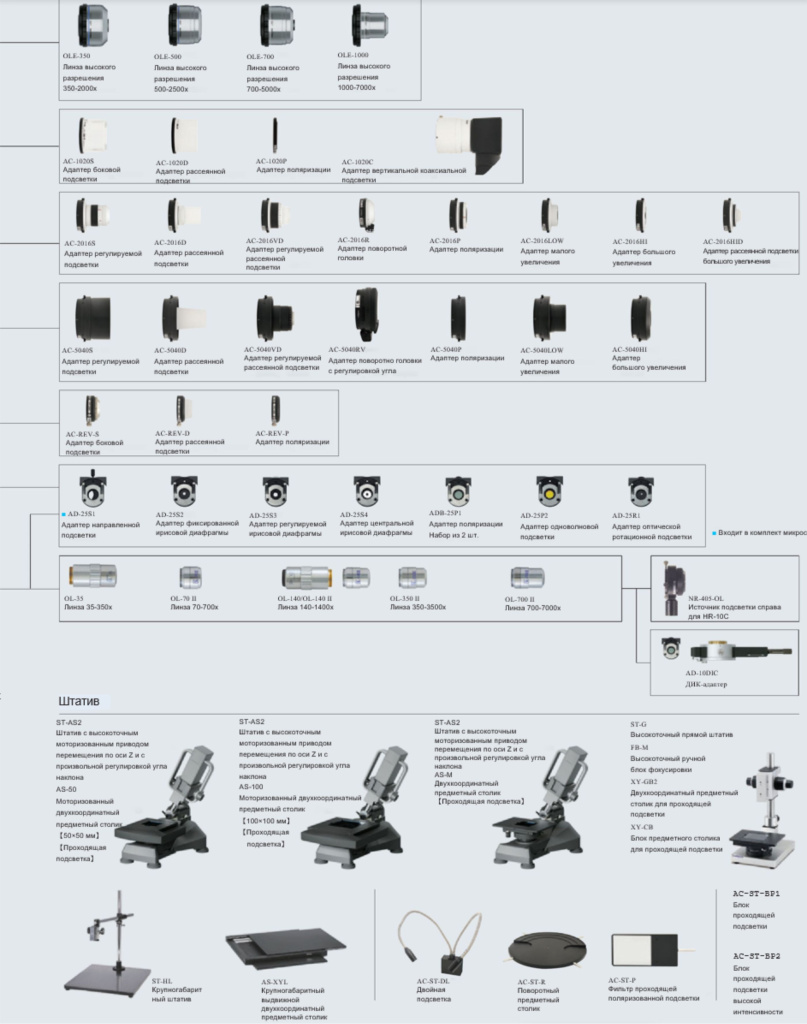

Адаптеры для объективов с подсветкой Hirox

Поворотная головка		Поляризованная подсветка

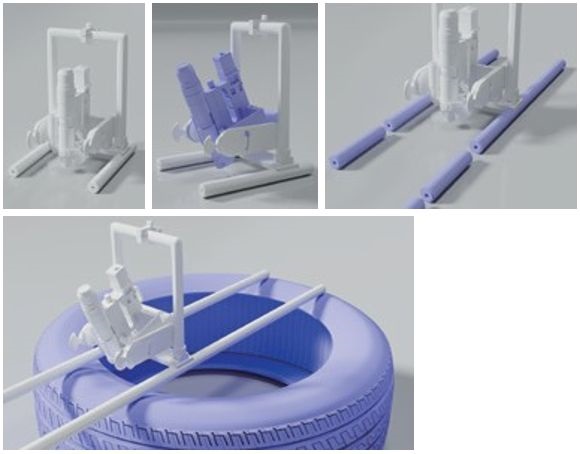

Позволяет наблюдать за объектом с возможностью поворота на 360°, под углом 45° и с различными углами обзора. Наблюдая за движущимся объектом, можно лучше понять его форму.		Этот адаптер помогает уменьшить отражение света от поверхности наблюдаемых объектов за счет поляризационных фильтров. Он особенно эффективен при осмотре печатных плат, подложек, покрытий и других объектов с высокой отражающей способностью.

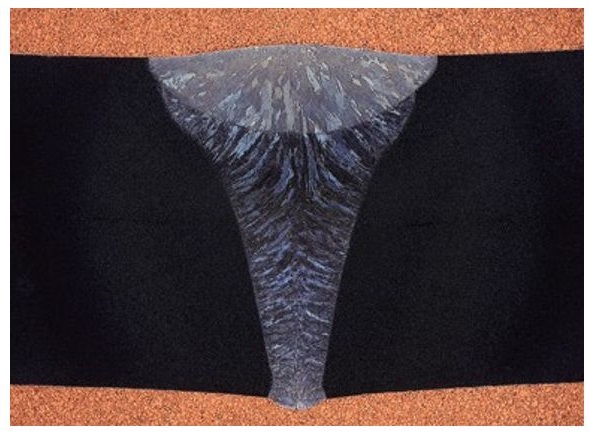

Монтажные детали		Проплавление сварного шва

Регулируемая подсветка		Рассеянная подсветка
Этот адаптер позволяет произвольно изменять углы подсветки от вертикальной до боковой подсветки. Он помогает подобрать оптимальный угол подсветки для наиболее эффективного наблюдения. Это оригинальная конструкция Hirox.		Этот адаптер рассеивает свет во всех направлениях и создает мягкое освещение. Благодаря разнонаправленной подсветке свет равномерно распределяется по объектам, уменьшая сильные отражения. Подходит, например, для наблюдения за металлическими поверхностями.

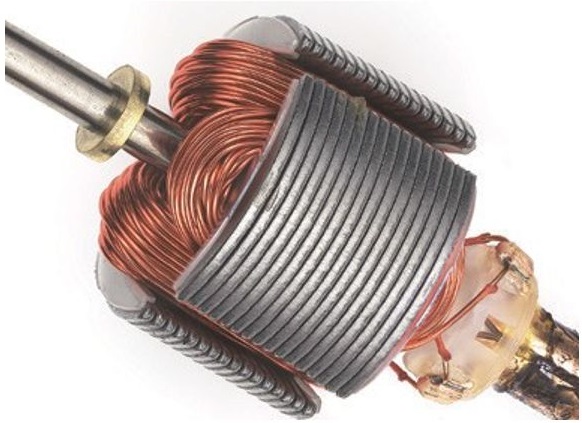

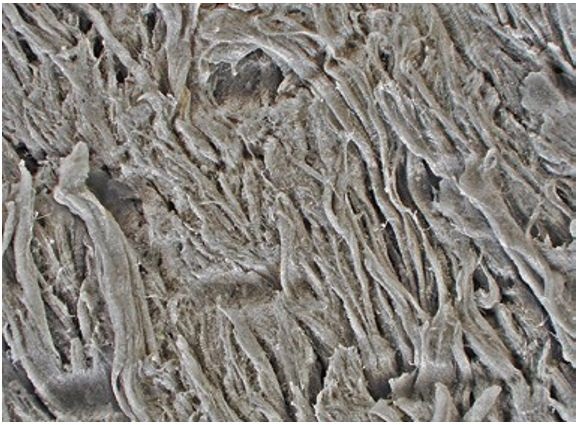

Фрагмент ткани		Электродвигатель

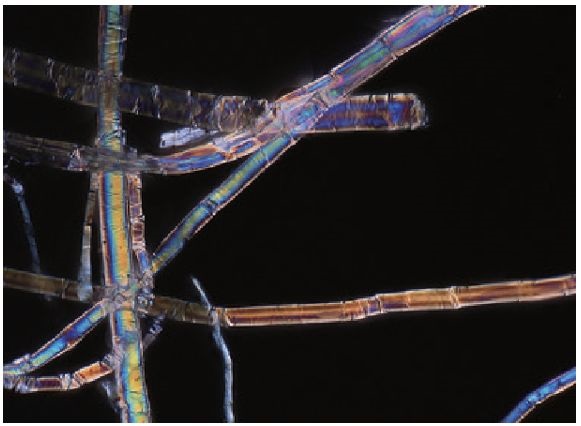

Проходящая поляризованная подсветка		Коаксиальная подсветка
Используя фильтр с конденсатором, можно ограничить колебание света до одного направления. Этот фильтр позволяет улучшить изображение за счет уменьшения интенсивности света и бликов. Это особенно полезно при работе с прозрачными биологическими образцами, поскольку при изменении направления света можно наблюдать различные элементы/ особенности образца.		При наблюдении за объектом с подсветкой, направленной параллельно оси объектива, бывает сложно сложно установить и осмотреть поверхности, обладающие высокой отражающей способностью. Благодаря этому адаптеру свет отражается перпендикулярно оси объектива.

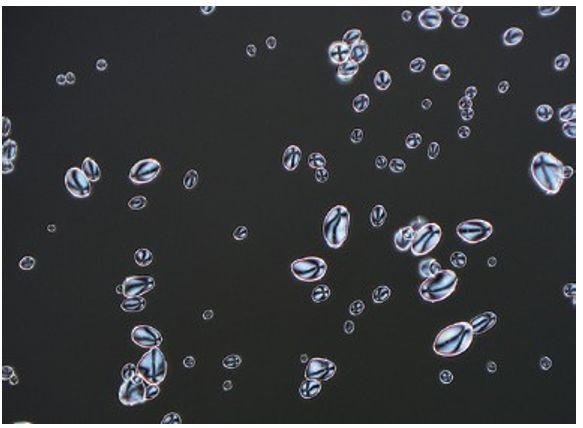

Частицы крахмала		Грязь на тарелке жесткого диска

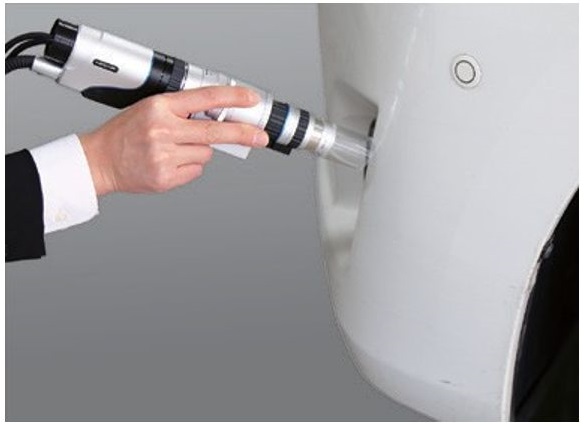

Адаптер малого/большого увеличения		Портативное наблюдение
Адаптер малого увеличения уменьшает увеличение объектива, увеличивая при этом рабочее расстояние, тем самым позволяя осматривать более крупные объекты/площадь. Адаптер большого увеличения удваивает степень увеличения объектива, позволяя осматривать более мелкие объекты/площадь.		Иногда требуется наблюдение крупного объекта, который невозможно разместить на предметном столике, например, осмотреть колеса, краску на поверхности кузова автомобиля или кожу человека.
Магнитная головка жесткого диска		Передний бампер автомобиля

Наблюдение

Высочайшая эффективность наблюдения благодаря новой камере и объективу

Запатентованный моторизованных механизм поворота головки на 360°		Настройка

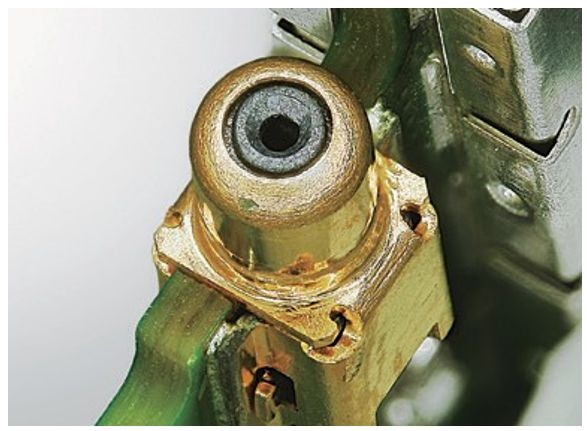

Пайка на печатной плате		Полимерная пластина
Переключение оптимальных настроек камеры для получения изображений в режиме реального времени в один клик. Мы также предоставляем расширенные настройки съемки для пользователей, которым требуется тонкая настройка цвета.		Благодаря источнику света, установленному на конце объектива, можно осуществлять подсветку в любом направлении. Неровности на поверхности объекта выделяются, облегчая восприятие формы.

Живой фокус		Путеводитель

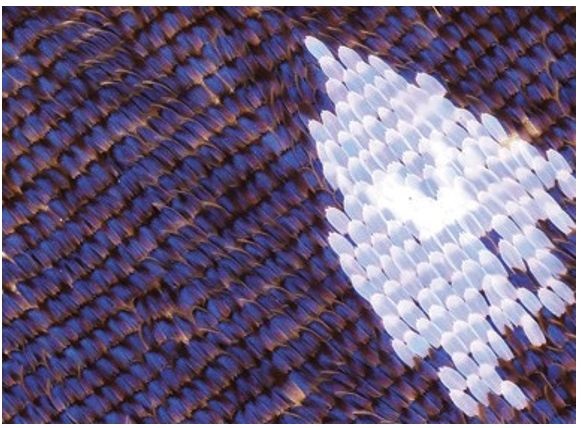

Крылья бабочки		Смонтированная плата
Эта стандартная функция мгновенно создает полностью сфокусированное изображение участка даже при сильном перепаде высот на поверхности объекта. Любой желающий может легко выполнить это развернутое наблюдение без ограничений глубины резкости.		Полученное изображение становится путеводителем с привязкой к информации о положении электрического двухкоординатного предметного столика. Используя изображение с малым увеличением в качестве карты, можно сразу видеть положение наблюдаемого участка, даже если поле зрения сужено при большом увеличении.

Live HDR		Автоматическая оптимизация изображений в режиме реального времени

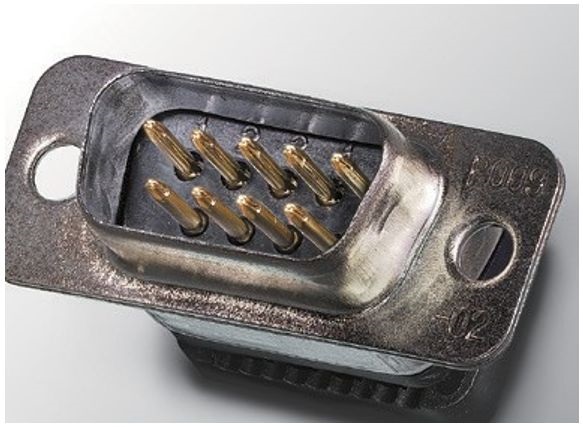

Разъем		Лист
Ранее HDR-обработка включала в себя объединение изображений с отрегулированной контрастностью в неподвижное изображение. Теперь видео, обработанное по технологии HDR, можно просматривать в режиме реального времени с более высокой четкостью и эффективностью.		Наиболее подходящие настройки камеры для просмотра видео в режиме реального времени легко переключаются в один клик. Для пользователей, которым требуется точная настройка цвета, предусмотрены расширенные настраиваемые параметры съемки.

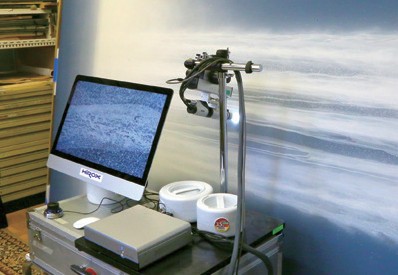

Воспроизводимые настройки съемки		Дистанционное наблюдение

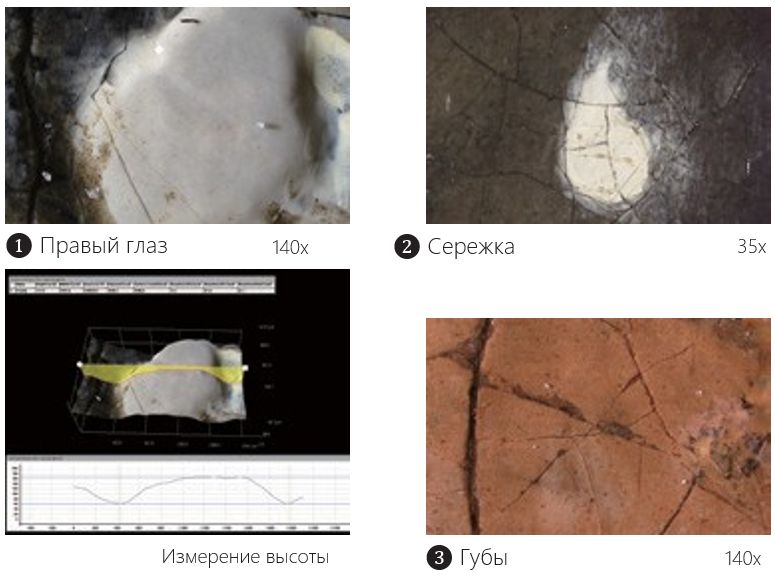

Светлые волосы
Условия съемки сохраненного изображения можно использовать в качестве настроек видео в реальном времени. Таким образом обеспечивается единообразие условий наблюдения и съемки однотипных объектов, которые были зафиксированы ранее.		Откройте для себя новую эру наблюдений, которые стали возможны благодаря системе моторизованных объективов и штативов с режимом увеличения изображения. С помощью программного обеспечения удаленного рабочего стола, установленного на ПК, подключенном к сети, можно беспрепятственно выполнять наблюдения, измерения и запись в режиме реального времени из любой точки мира.

Запись

Высококачественная запись формы и текстуры объекта в натуральном виде

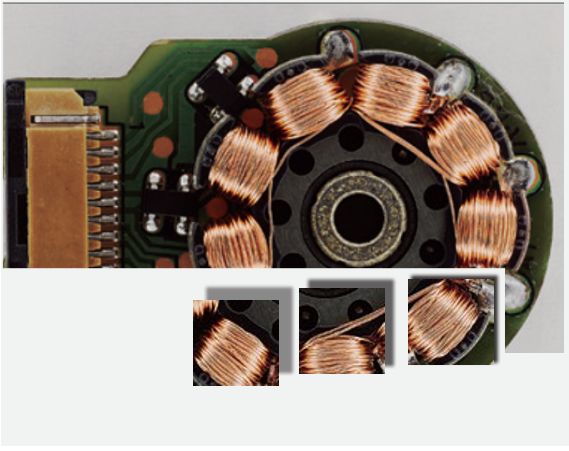

Автоматическое 2D-замощение
Основание катушки		Новая технология обработки изображения от Hirox не требует определенного положения для сопоставления тайлов. Замощение единого изображения автоматически начнется в режиме реального времени просто при перемещении двухкоординатного предметного столика. При использовании функции создания карты на экран выводится замощенное изображение, а при нажатии на карту предметный столик перемещается в выбранное положение.


Фиксация координат	Захват изображения Поддерживается 6 видов форматов сохранения изображения: TIFF, BMP и JPEG. Поскольку также записывается графическая информация, можно посмотреть подробные сведения об изображениях, сделанных в прошлом. Можно в любое время проверить условия съемки. При сохранении в формате JPEG Видеосъемка Поддерживает сохранение в 3 видах формата WMV. Возможна запись до 240 минут за одну съемку. Записанные видеоданные также можно воспроизводить на компьютере. Периодическая запись Модели HRX-01 и RX-100 могут автоматически выполнять съемку ряда изображений с заданным интервалом для фиксации изменений в течение заданного времени. Для снижения энергопотребления светодиодная лампа включается только при необходимости.

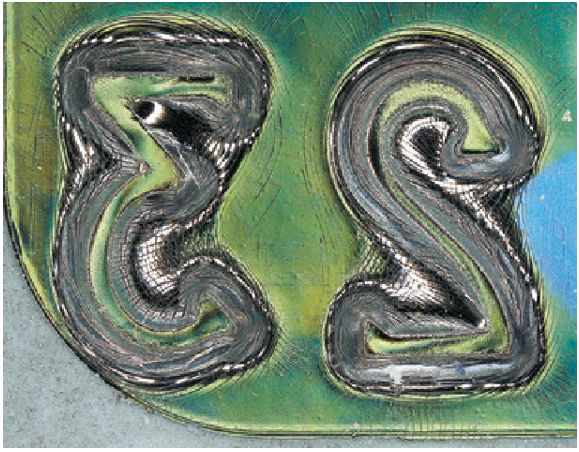

Тисненая надпись на плате
Выполняется автоматический переход по заранее заданным координатам в плоскости XY и их последовательная запись. Функция автофокусировки позволяет делать снимки с четким фокусом.

Автоматическое 3D-замощение

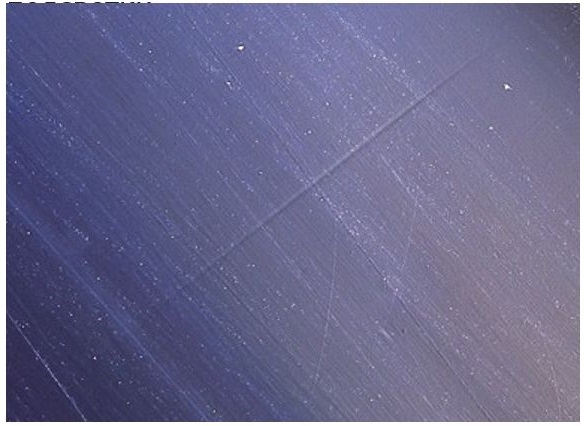

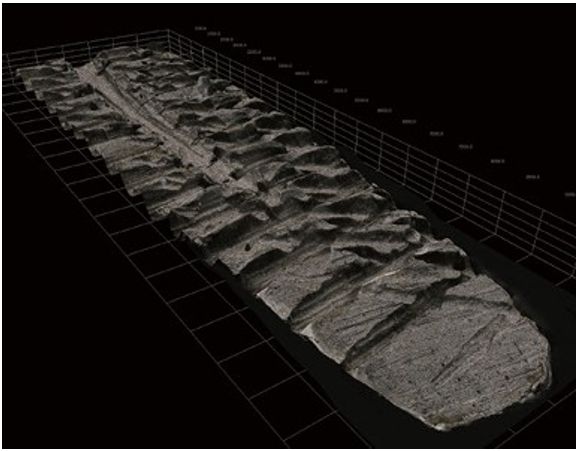

Царапины на металле	До сих пор с оптическими микроскопами возникала постоянная проблема получения изображений с высоким оптическим разрешением и одновременно широким полем зрения. Сочетая 3D-синтез и замощение, можно создать 3D-изображение с широким полем зрения. При использовании автоматизированного двухкоординатного предметного столика можно автоматически замостить 3D-изображение.

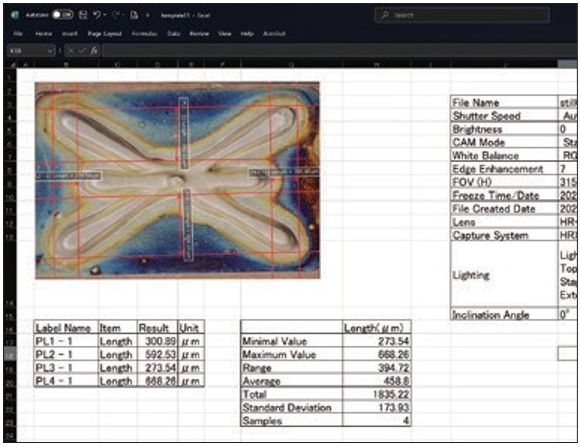

Отчеты Excel в один клик
Медная пластина	Эта функция позволяет вставлять такие данные, как изображения, графическая информация, результаты измерений и статистика, в таблицу Excel в один клик мыши. Поскольку формат отчета можно изменять, проблема совместимости с ПК практически сведена к минимуму.

Измерение

Интуитивно понятное программное обеспечение для измерений позволяет получать точные результаты в широком спектре сфер применения

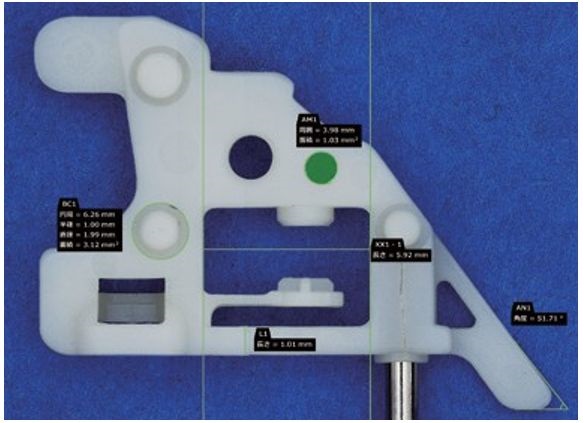

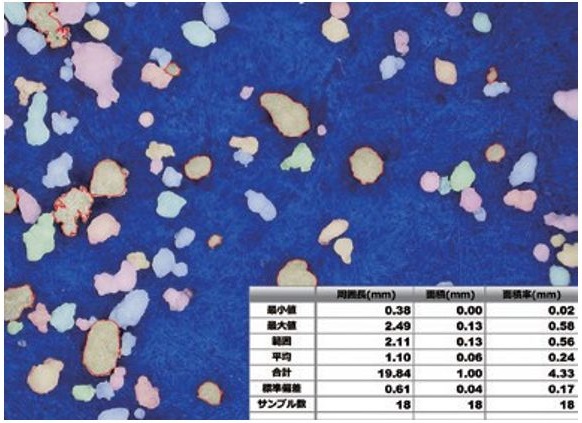

2D-измерение	Автоматическое измерение
Детали жесткого диска	Изображение фармацевтической субстанции

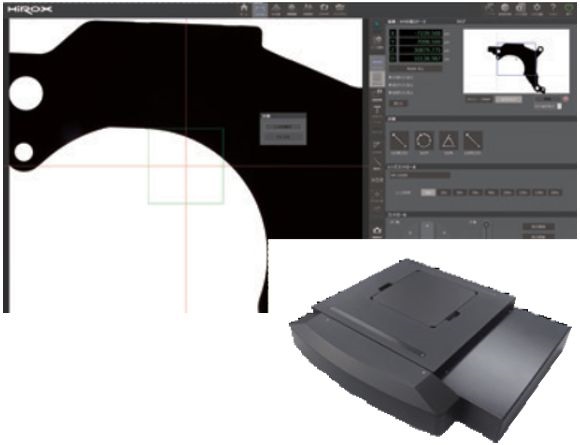

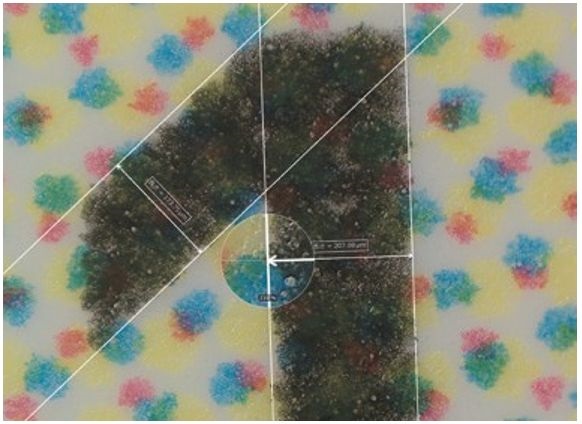

Стандартная функция 2D-измерений позволяет проводить не только наблюдения, но и точные измерения, такие как оценка размера посторонних предметов, царапин на объекта и конечных размеров. Поддерживаются различные инструменты измерения, включая линии, окружности, углы, вертикальные линии, автоматическое вычисление площади и автоматическое определение ширины.	На основе значений яркости и RGB объекты обнаруживаются с большей точностью, чем когда-либо прежде. За счет создания гистограмм для выделения яркости и при нажатии на экране для выделения цветов, система вычисляет величины, площади и соотношения площадей.

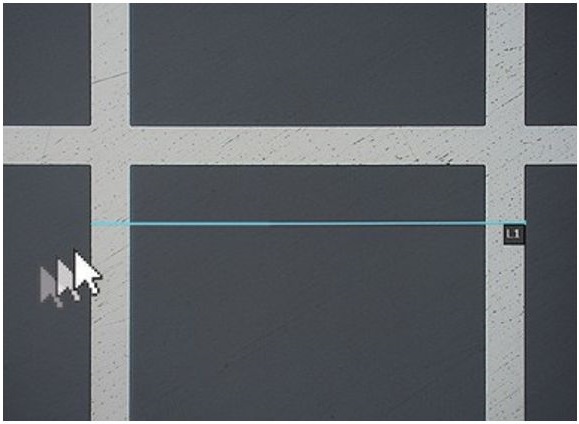

Цифровая лупа	Привязка к краю
Печать	Стеклянная шкала
Благодаря цифровому увеличению изображения в области положения курсора мыши эта функция повышает точность определения начальной и конечной точек во время измерений, проводимых оператором.	Когда курсор приближается к заданной точке измерения, он автоматически перемещается к краю, уменьшая разброс положений точек измерения между операторами и повышая общую точность.

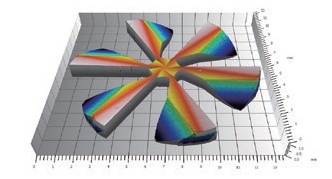

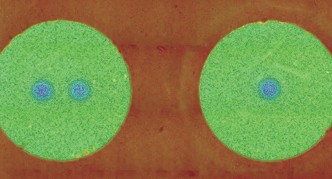

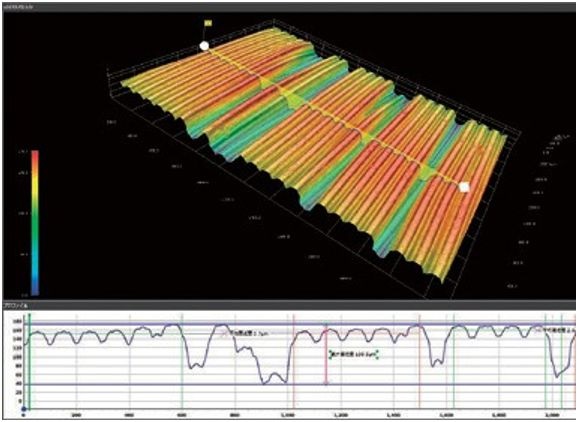

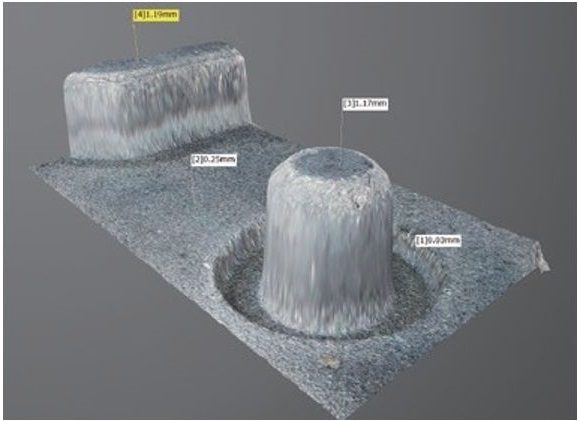

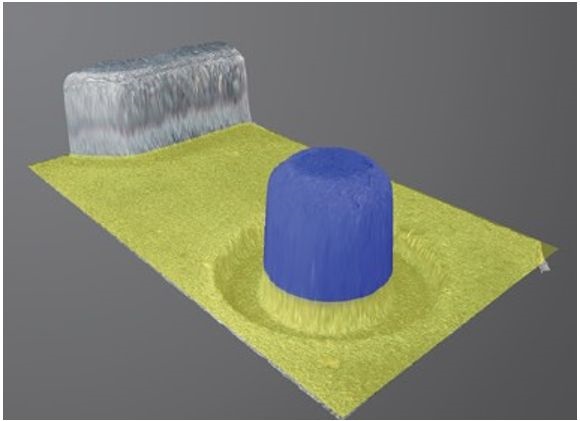

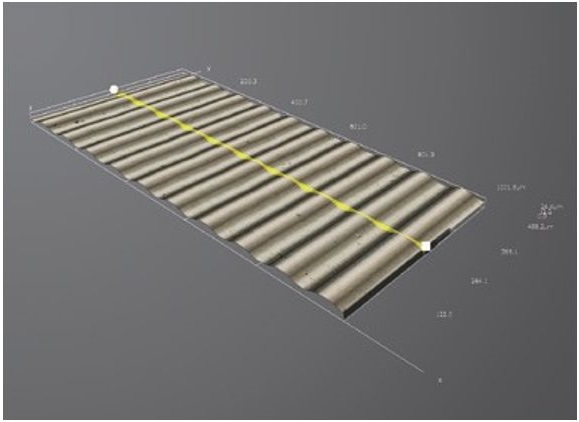

3D-измерение	Измерение шероховатости поверхности
Катушка	Стандартный образец шероховатости
Измеряйте и сравнивайте перепады высот, углы, ширину и радиусы в необходимых местах непосредственно на профиле. Одновременное отображение 3D- и 2D-изображений гарантирует еще более наглядную визуализацию в точках измерения.	Для точного измерения шероховатости (Ra, Rz) на профиле отображаются кривые шероховатости и неровности. Можно настраивать пренебрегаемые значения, что позволяет получить численное представление о колебаниях поверхности. Кроме того, можно легко измерить шероховатость поверхности в выбранных пользователем областях.

Объем и площадь	Измерение высоты точек
Детали жесткого диска	Детали жесткого диска
Объем и площадь 3D-объекта также можно измерить, настроив горизонтальное поперечное сечение и нажав на интересующей области.	Высота в точке отображается при нажатии на 3D-модели. При каждом нажатии отображаются ярлыки со значением высоты относительно стандартной нулевой отметки, или же можно самостоятельно задать нулевую отметку (новую точку отчета) в определенной точке на модели. Измерение высоты точек возможно как на 2D-, так и на 3D-изображениях.

Дополнительные специальные функции

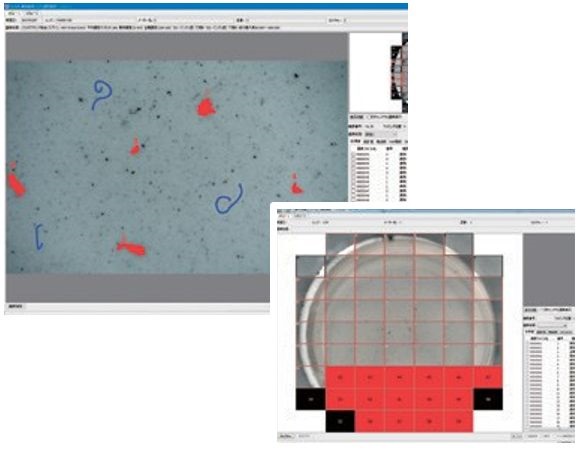

Программное обеспечение для контроля загрязнения	Анализ изображений / анализ с усилением

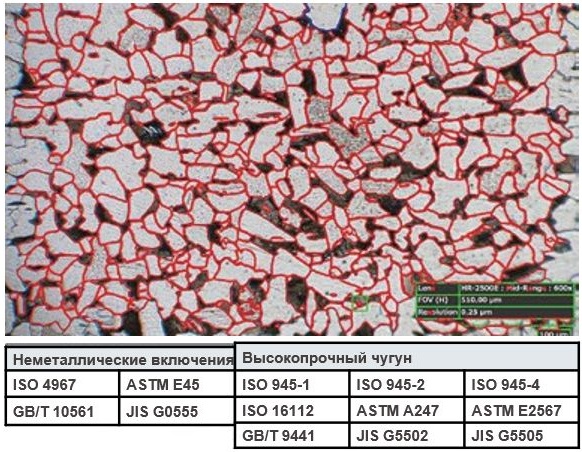

Это программное обеспечение для анализа и контроля очень эффективно при обнаружении посторонних частиц на мембранных фильтрах и царапин на поверхности подложек. Оно позволяет подсчитывать микроскопические частицы, измерять загрязненность и вычислять площадь. Данное программное обеспечение также генерирует отчеты, соответствующие стандартам результатов измерения чистоты (ISO 16232, VDA19.1, NAS 1638).	Наблюдая полированные металлоконструкции, можно определить размер частиц и площадь, распознав и разделив границы по специальному алгоритму (в соответствии со стандартами ASTM E-112).

Измерение на предметном столике (микроскоп для производителей инструмента)	Точечный наносканер (NPS)

Эта измерительная система оборудована моторизованным двухкоординатным предметным столиком, оснащенным датчиком линейных перемещений с разрешением считывания не более 0,1 мкм. Система обеспечивает высокую достоверность измерений даже при измерении крупных объектов или выполнении измерений за пределами экрана.	Точечный наносканер – это бесконтактная система 3D- измерений, которая сочетает в себе конфокальный точечный датчик белого света и высокоточный моторизованный приборный столик. Он позволяет выполнять измерения поверхности различных объектов со сверхмикронной точностью.

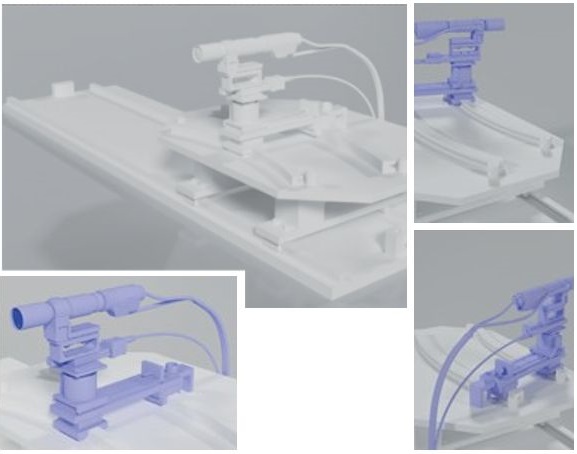

Портативная система наблюдения с моторизованным приводом по оси Z	Система наблюдения для контроля усталостной прочности

Эта система предназначена для наблюдения крупногабаритных объектов, таких как металлопрокат и шины, в ситуациях, когда объект невозможно разместить на двухкоординатном предметном столике. Вместо этого объектив и штатив устанавливаются непосредственно на объект наблюдения.	Эта система позволяет проводить наблюдения с увеличением за испытуемыми образцами во время испытаний на усталостную прочность.

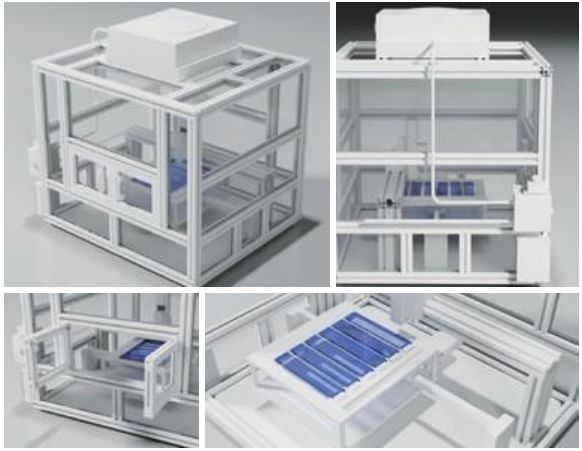

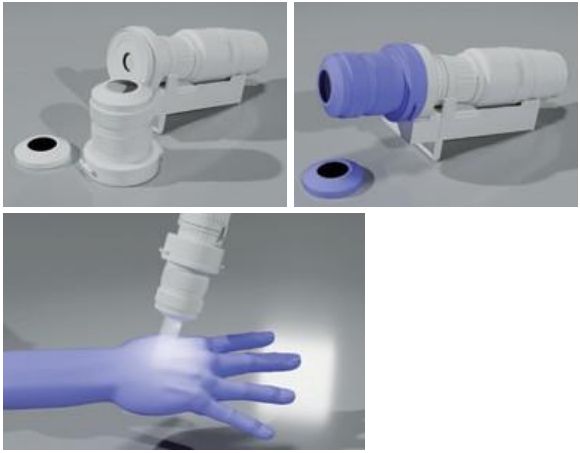

Система контроля загрязнения	Портативная система обследования кожи

Система обнаружения загрязнения, сочетающая в себе предметный столик с моторизованным приводом перемещения по осям X, Y, Z и устройство для чистых производственных условий.	На конце адаптера этой портативной системы размещается амортизирующий материал, который позволяет размещать объектив непосредственно на коже, не причиняя вреда.

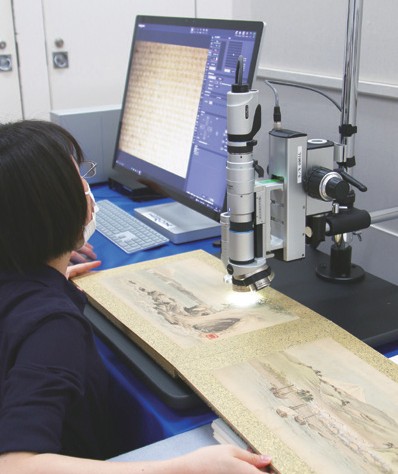

Индивидуальная компоновка системы. Обследование картин с помощью цифрового микроскопа

Сотрудники HIROX EUROPE приняли участие в проекте по верификации картины Вермеера "Девушка с жемчужной сережкой" в музее Маурицхёйс (Нидерланды). Проект проходил в музее в течение двух недель в застекленном помещении, чтобы посетители могли наблюдать. Чтобы снять всю картину целиком, мы создали штатив с моторизованным приводом перемещения по осям X, Y, Z с очень большой рабочей площадью (моторизованная ось 500х500 мм). Отсканировав QR-коды, можно на нашем веб-сайте ознакомиться с установкой системы и наблюдать ее в режиме реального времени.

※ Вся картина была снята с 35-кратным увеличением в виде более чем 9000 мультифокусных изображений. Благодаря высококачественному объективу Hirox на изображении с очень высоким разрешением и точной цветопередачей показаны мельчайшие детали, которые никогда ранее не были видны. Кроме того, мы сфотографировали 9 интересующих нас участков, таких как глаза, серьги, синий шарф и губы, с 140-кратным увеличением и преобразовали их в 3D-данные, чтобы измерить толщину краски и даже отдельные пигменты.

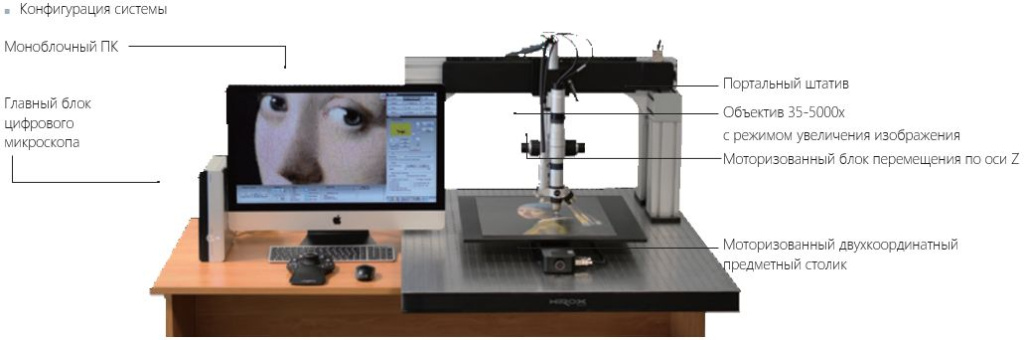

Компоновка системы Hirox

Основные функции: блок управления камерой

Модель		HRX-02
Камера	Устройство обработки изображения	2/3-дюймовая CMOS-матрица 5,07 мегапикселей, с глобальным затвором
	Общее число пикселей	2464 (Г) × 2066 (В)
	Эффективное число пикселей	2448 (Г) × 2056 (В)
	Число пикселей, формирующих изображение	2448 (Г) × 2048 (В) / 2040 (Г) × 1530 (В)
	Метод сканирования	Прогрессивная развертка
	Размер единичного элемента	3,45 мкм (Г) × 3,45 мкм (В)
	Размер единичного элемента	3,45 мкм (Г) × 3,45 мкм (В)
	Частота кадров	50 кадров/с (макс.)
	Live HDR	25 кадров/с (макс.)
	Электронный затвор	Авто (1/24~1/1000) / ручн. рег. (1~1/25000)
	Усиление	Авто / ручн. (0дБ~12дБ)
	Баланс белого	Авто (One Push), ручн. (R.G.B)
	Задний фокус	НЕ требуется
Источник света	Лампа	Светодиодный, высокой интенсивности
	Срок службы лампы	30 000 ч (сред.)
	Цветовая температура	5700K (стандартно)


Интерфейс	Камера	Специальный кабель
	ПК-интерфейс	USB3.0 серия B
	Управление штативом	Специальный кабель
	USB-порты	USB3.0 серия A, 2 шт.
Устойчивость к воздействию окружающей среды	Температура окружающей среды	5~40℃
	Относительная влажность воздуха	20~80％ (образование конденсата не допускается)
	Температура хранения	-15~50℃ (образование конденсата не допускается)
	Атмосфера	Запрет агрессивных газов
	Высота над уровнем моря	Ниже 2000 м (6600 футов)
	Степень загрязнения	2
	Класс защиты от заброса напряжения	Ⅱ
Питание	Напряжение питания	100 ~ 240 В перем. т., 50 / 60 Гц
Питание	Энергопотребление	200 Вт
Масса	Главный блок	Прибл. 2,7 кг
	Блок камеры	Прибл. 1,0 кг


Габаритные размеры	Главный блок	130 мм (Ш) × 248 мм (В) × 287 мм (Г) 5,11" × 9,76" × 11,30"
Управление объективом	Метод соответствия	Объектив серии HRX – моторизованный объектив с револьверной головкой с режимом увеличения изображения; Объектив серии HR – моторизованный объектив с револьверной головкой с режимом увеличения изображения / ручной объектив с режимом увеличения изображения

Рекомендованные минимальные характеристики ПК

ПК	ОС	Windows11 64 бит или новее
	ЦП	Intel Core i7 7-го поколения или новее
	ОЗУ	32 ГБ или больше
	HDD / SSD	512 ГБ или больше
	Интерфейс	USB3.0 серия A – 4 шт. или больше


Монитор	Разрешение	4K (3840 × 2160)

Основные характеристики: штатив и предметный столик

Модель	ST-AS2
Основание штатива	Угол наклона	150° (90° вправо и 60° влево)
	Позиционирование	Датчик угла наклона / датчик вертикального перемещения и высоты двухкоординатного предметного столика
	Проходящая подсветка	Встроенная светодиодная подсветка высокой интенсивности (опция)
	Внешняя подсветка	Двойная лампа типа "гусиная шея" (опция)
	Масса	10 кг
Ось Z	Разрешение	5-фазный шаговый электродвигатель
		0,05 мкм (0,002 мил) / импульс
	Эффективный ход	75 мм
	Скорость хода	15 мм/с (макс.)
	Масса	4,5 кг
Двухкоординатный предметный столик	Модель	AS-50	AS-100	AS-M
	Электродвигатель	2-фазный шаговый электродвигатель		–
	Разрешение	0,15625 мкм (0,006 мил) / импульс		–
	Эффективный ход	50 × 50 мм (1,97" × 1,97")	100 × 100 мм (3,94" × 3,94")	76 × 51 мм (2,99" × 2,01")
	Скорость хода	7,45 мм/с (макс.)		–
	Несущая способность	3,0 кг		1,0 кг
	Размер рабочей поверхности предметного столика	170 × 170 мм (6,69" × 6,69")	240 × 235 мм (9,49" × 9,25")	240 × 180 мм (9,49" × 7,09")
	Поворотный предметный столик (опция)	Размер центрального диска 4" , 5" и 6"		–
	Масса	4,0 кг	6,0 кг	1,5 кг

Пульт управления

Модель		CT-R02
Габаритные размеры	Основное устройство	150 мм (Ш) × 75 мм (В) × 230 мм (Г) 5,91" × 2,95" × 9,06"
Масса	Основное устройство	0,9 кг
Интерфейс		USB2.0 серия A

Стандартное ПО

Функции и инструменты наблюдения		Функция Live HDR (High Dynamic Range)
		Оптимизация изображения в реальном времени
		Автофокус ※¹
		Живой фокус (быстрый полный фокус) ※¹
		Цифровое увеличение изображения в реальном времени
		Формирование карты двухкоординатного предметного столика (инструмент навигации) ※²
		Функция вывода 3D-изображения ※¹ (исходный цвет / контуры / псевдоцвет)
		Настройка изображения (контраст, границы, тон)
		Настройка режима камеры
		Сохранение/восстановление настроек наблюдения (яркость, настройки камеры, увеличение, подсветка и т.д., в зависимости от объектива)
Функция вывода изображения		Полноэкранный, разделенный монитор (по горизонтали, по вертикали, 4 окна, 9 окон)
Функция вывода изображения		Вращение изображения в реальном времени
Запись		Захват неподвижного изображения (JPEG, TIFF, BMP)
		Запись видео (WMV)
		Запись с таймером видеосъемки
		Автоматическая запись (захват по координатам, захват по площади, захват по интервалам)
2D-измерение		Расстояние, угол, радиус, длина окружности, периметр, площадь, расстояние между окружностями / ось X / ось Y / плоскость XY, перпендикуляр, параллельная линия, ручной подсчет
		Создание опорных линий (сохранение/восстановление)
		Определение линейных параметров
		Автоматическое измерение (автоматический подсчет, автоматическая площадь, автоматическая линия)
		Автоматическое определение края
		Цифровая лупа
		Лист измерений/статистических данных
		Функция формирования отчета и его экспорта в MS Office
Утилиты		Функция комментария / ввода формы
		Язык (английский, китайский, немецкий, французский, корейский, японский)
		Справка (всплывающие рекомендации/руководство)

Расширенная версия программного обеспечения – опция

3D-измерение		Измерение высоты, длины, угла, радиуса и других параметров 3D-профиля
		Измерение шероховатости (Ra Rz Rzjis)
		Измерение шероховатости поверхности (Sq Ssk Sku Sp Sv Sz Sa)
		Измерение высоты точек
		Измерение объема и площади
		Настройка (фильтр шума, коррекция уровня и сглаживание)
		Одновременный вывод на экран 3D- и 2D- изображения
		Функция подсветки
		Функция формирования отчета и его экспорта в MS Office
		Вывод карты 3D-изображения в формате CSV
2D-измерение		Измерение на предметном столике (опция – измерение за пределами экрана) ※²
Замощение / сшивка изображения ※²		2D-замощение 50000 × 50000 пикселей
Замощение / сшивка изображения ※²		3D-замощение 20000 × 20000 пикселей
Расширенная версия аналитического ПО		Анализатор загрязнения ISO16232, совместимый с VDA19.1

※ 1 Требуется штатив с высокоточной регулировкой угла наклона (ST-AS2)
※ 2 Требуется моторизованный двухкоординатный предметный столик
