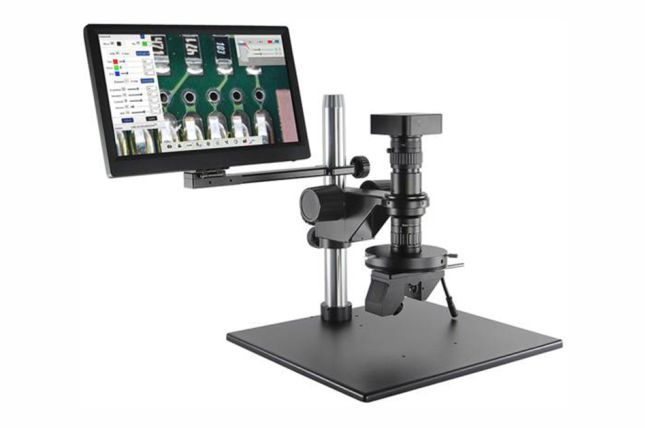

Рабочее место визуального контроля для 2D и 3D обзора

• 3D наблюдение в реальном времени помогает быстро «прочитать» рельеф пайки: мениск, высоту вывода, качество смачивания, микротрещины, наплывы, перемычки. Это особенно полезно на мелких шагах и при спорных дефектах, которые в плоском 2D выглядят неоднозначно.
• Поворот 360° и угол обзора 45° дают возможность посмотреть на узел «сбоку» без сложных манипуляций платой и без потери рабочего расстояния — удобно при разборе причин брака и подготовке отчетов по отказам.

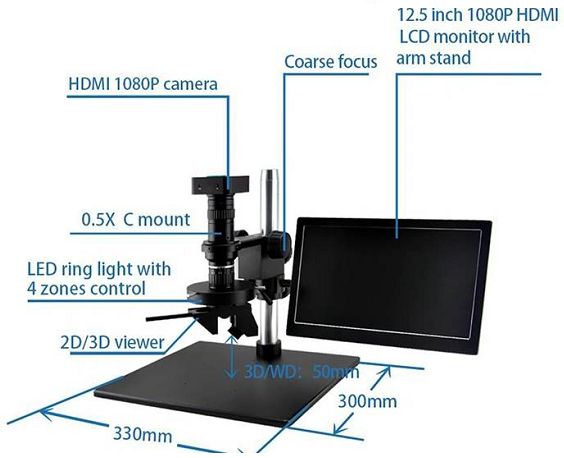

• Широкий диапазон увеличений (оптический зум 0,6–5,0×; общее увеличение до ~11–95× на 12,5" мониторе) позволяет работать как с крупными элементами, так и с микромонтажом: от маркировок и полярности до качества кромок, дорожек, маски и площадок.
• Запись фото/видео на U диск — быстрый способ фиксировать находки, формировать базу типовых дефектов, согласовывать решения с поставщиком/производством и обучать персонал.

Входной контроль (IQC) компонентов и плат

• Проверка качества печатных плат: состояние паяльной маски, смещения слоев (визуально по реперным признакам), качество металлизации/площадок, дефекты дорожек, загрязнения, царапины, остатки флюса/инородные включения
• Контроль комплектующих: читаемость и корректность маркировки, состояние выводов, геометрия, микродефекты корпуса, качество покрытия, следы окисления/загрязнений
• Стабильная повторяемость благодаря фиксированной стойке и удобному фокусу: оператору проще работать по чек листу, а результаты легче сравнивать между сменами
• 4 зонная подсветка помогает «подсветить» дефект под нужным углом: блики и тени становятся инструментом — так проще выявлять царапины, микротрещины, неровности и загрязнения

Монтаж и производство (SMT/участок ручной пайки/доработки)

• Комфортная работа без напряжения глаз: наблюдение на IPS экране вместо окуляров удобно при длительных операциях, снижает усталость и повышает стабильность качества.
• Рабочее расстояние ~86 мм — достаточно, чтобы уверенно выполнять ручные операции (пайка, чистка, доработка), не упираясь инструментом в оптику.
• Быстрое переключение 2D/3D: в 2D удобно позиционировать и ориентироваться по плате, в 3D — контролировать профиль пайки и качество посадки.

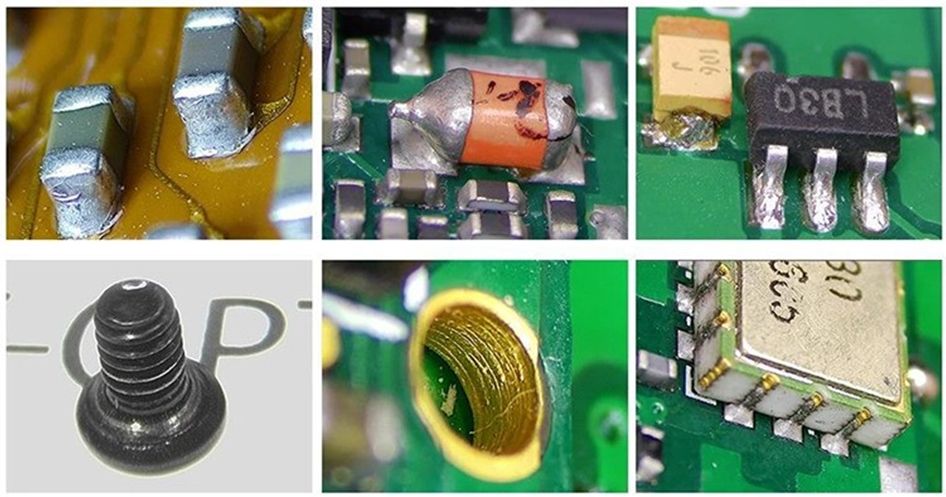

• Онлайн контроль качества пайки для типовых узлов SMT/PCB/BGA: мостики, недопай, «холодная» пайка, шарики припоя, смещение компонента, неравномерный мениск — всё это проще замечать сразу, уменьшая переделки и простои.
• HDMI вывод 1080p полезен для совместной работы: технолог, мастер и оператор видят одно и то же изображение, быстрее принимают решение, проще обучать новых сотрудников прямо на рабочем месте.
