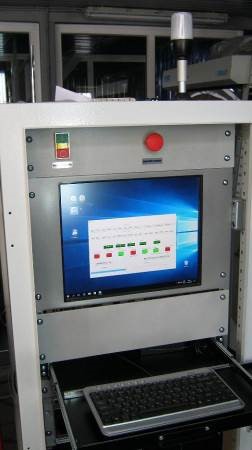

Стойка управления
|
|
Управляющий цифровой блок на базе промышленного компьютера с блоками
ввода вывода данных
|
Блок управления
|
Панель управления
|
Блок стабилизаторов
|
Блок управления манипулятором 3-х координатный CNC контролер Х,У,Z
|
Блок управления вакуумной системой
|
Пульт управления
|
Блок управления системой наведения на стык в отраженных электронах DISS EBW
|
Блок бесперебойного питания
|
Монитор для визуализации параметров установки и управления системами
установки
|
Монитор для вывода изображений от системы наведения и визуализации
|

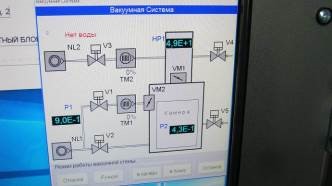

Программное обеспечение
|
![2.jpg 2.jpg](/upload/medialibrary/a1b/2.jpg)
![3.jpg 3.jpg](/upload/medialibrary/232/3.jpg)
|
Обеспечивает управление всеми компонентами системы через удобный интерфейс.
В короткие сроки также есть возможность разработки дополнительных модулей
для управления блоком развертки, дополнительной оснастки, дополнительных
датчиков.
|
Комплект силовых кабелей и сигнальных жгутов
|
Высоковольтный блок питания с блоком накала и смещения
|
|
Возможность установки отечественных и зарубежных блоков питания, в зависимости
от бюджета. В наших установках используются только стабильные источники,
проверенные временем и использующие только доступные расходные материалы
и запчасти.
|
Силовой шкаф в составе:
|
|
Высоковольтный блок
|
Блок накала и смещения
|
Инверторный блок
|

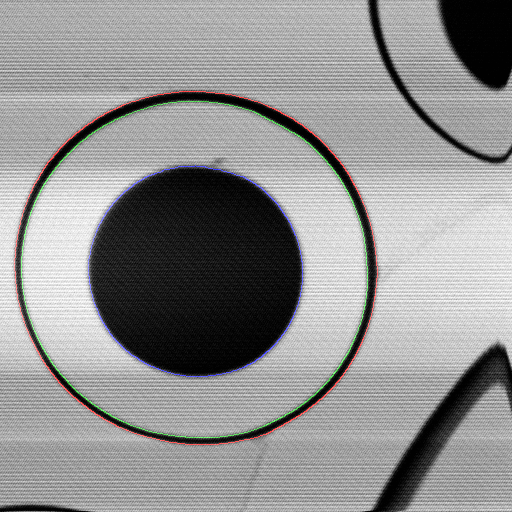

Предварительный видеоусилитель и детектор отраженных электронов для системы DISS EBW
|
![6.png 6.png](/upload/medialibrary/6b3/6.png)
![7.jpg 7.jpg](/upload/medialibrary/b65/7.jpg)
|
|
Электронно-лучевая пушка Gun
|
![8.jpg 8.jpg](/upload/medialibrary/706/8.jpg)
![9.jpg 9.jpg](/upload/medialibrary/c18/9.jpg)
|
Gun обеспечивает работу с катодами различной конфигурации с ресурсом до
60 часов. Доступны варианты с различными катодными узлами: ленточный
W или Ta, LaB6 таблеточный катод. Доступны российские или зарубежные
затворы. ЭЛП, проверенные временем и имеющие отличные эксплуатационные
свойства.
Доступные по цене, относительно зарубежных аналогов. Различные конфигурации
мощность – ускоряющее напряжение.
|
Стационарная система охлаждения
|
|
|
Дифференциальная откачная система пушки на базе ТМН
|
|
|

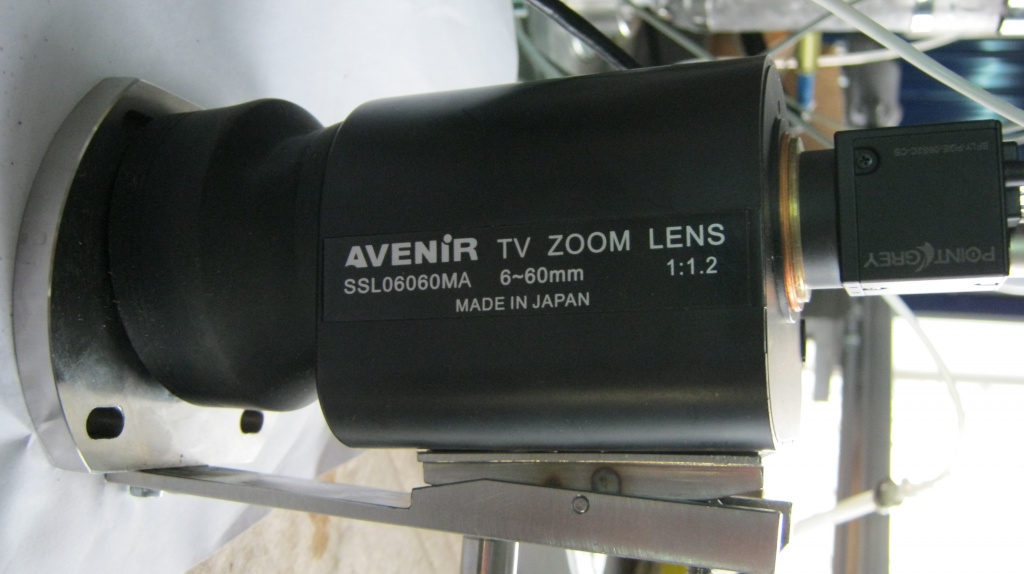

Аксиальная видеосистема наведения на стык Scan
|
|
|
Видеосистема обзора внутрикамерного оборудования
|
![13.jpg 13.jpg](/upload/medialibrary/2bd/13.jpg)
|
|

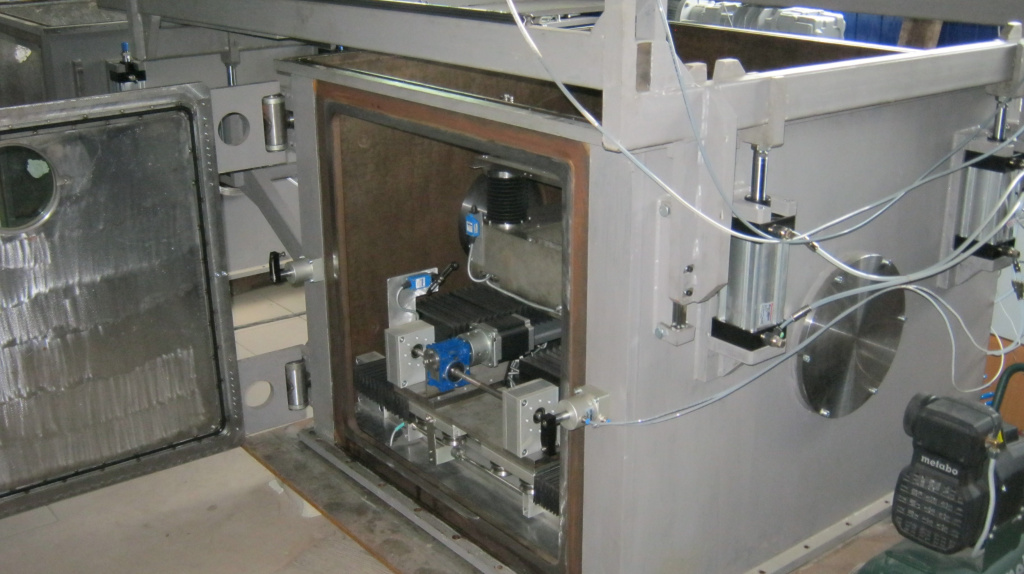

Вакуумная камера из легированной стали различных марок, в зависимости от бюджета.
|
![14.jpg 14.jpg](/upload/medialibrary/7b3/14.jpg)
|
Любые конфигурации размеров и оснастки.
|

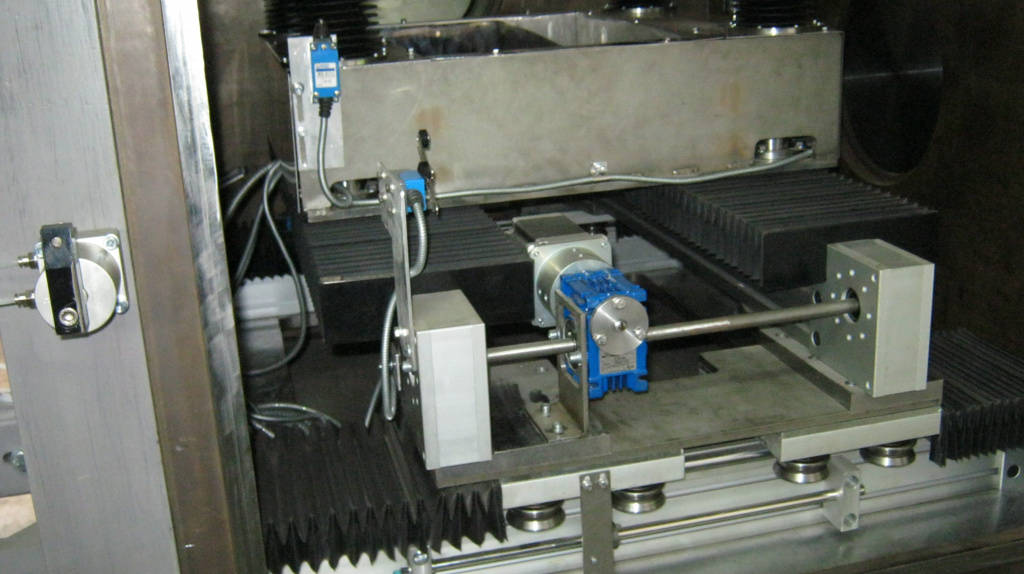

Манипуляторы перемещения деталей по координатам X,Y, Z
|
![15.jpg 15.jpg](/upload/medialibrary/528/15.jpg)
|
|

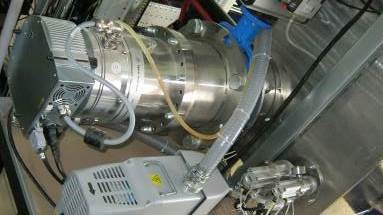

Вакуумная система на базе турбомолекулярного насоса (ТМН) та с арматурой на пневмосистеме
|
![16.jpg 16.jpg](/upload/medialibrary/067/16.jpg)
![16.1.jpg 16.1.jpg](/upload/medialibrary/562/16.1.jpg)
|
|
Комплект соединительных кабелей, вакуумопроводов и элементов пневмосистемы
|
|

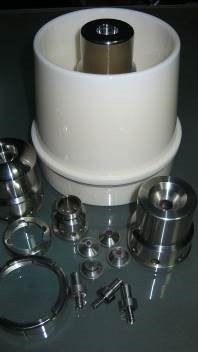

Комплект запасных частей и расходных материалов
|
![17.jpg 17.jpg](/upload/medialibrary/a00/17.jpg)
|
|

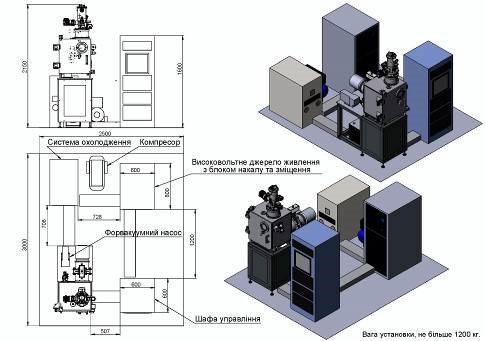

Комплект эксплуатационной документации
|
|

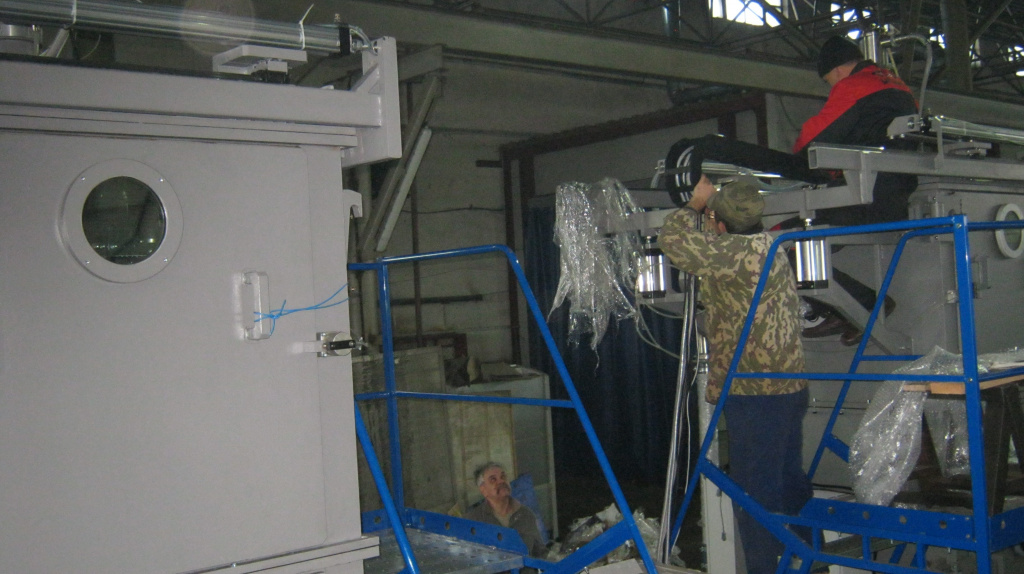

Работы по монтажу и пуско-наладке (лицензия на работы с источниками неиспользуемого
рентгеновского излучения №070010 от 20.08.2008 г.)
|
|
|
![19.jpg 19.jpg](/upload/medialibrary/9b9/19.jpg)
![20.jpg 20.jpg](/upload/medialibrary/eb9/20.jpg)
|

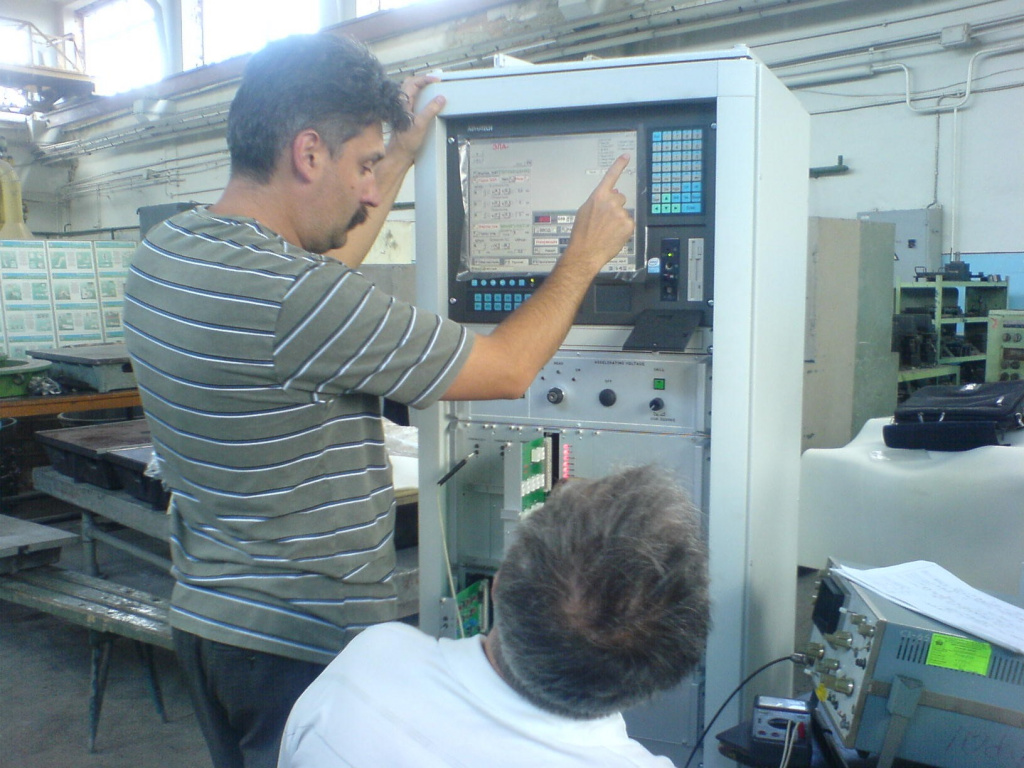

Монтаж и кроссировка блоков
|
Подключение и настройка систем
|
Запуск комплекса и проверка паспортных параметров
|
