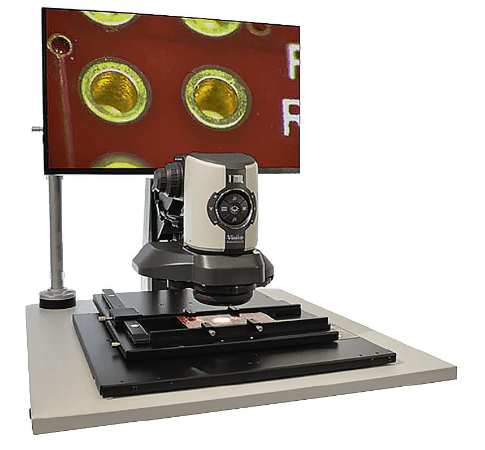

Рабочее место визуального контроля EVOTIS с EVO Cam

Добавить в лист запросов запросить в один клик Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

Для электроники и промышленного применения EVOTIS – это новейшее рабочее место визуального контроля для объектов с большой площадью, таких как печатные платы и компонентов с малым шагом.
Возможность зафиксировать отдельно перемещение по оси Х-Y позволяет проводить методичный контроль-сканирование по всем рядам объектов.

Совместимость с Lynx EVO и EVO Cam позволяет EVOTIS использовать большой спектр инструментов контроля, в том числе безокулярную оптическую систему Lynx для просмотра с поворотом на 360° с широким спектром объективов, а также видеомикроскоп EVO Cam с высоким разрешением и диапазон ом увеличения от x3,7 до x300.

Уникальные особенности:

Быстрый контроль крупных и сложных компонентов;
Возможность отдельно зафиксировать столик по направлениям X-Y для методичного контроля объектов
Совместимость с уникальным безокулярным оптическим прибором для просмотра под углом с поворотом на 360o;
Основание со специальным покрытием с защитой от электростатического разряда и точка заземления для проведения контроля, безопасного с точки зрения статического электричества.

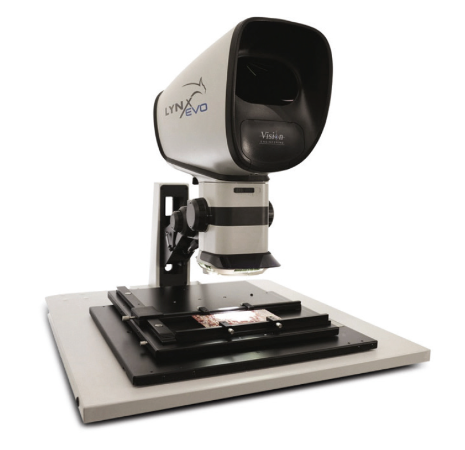

EVOTIS с Lynx EVO

Система с большим обзором
Увеличение от x5,5 до x300
Совместимость с линзами объектива и аксессуарами EVO Cam

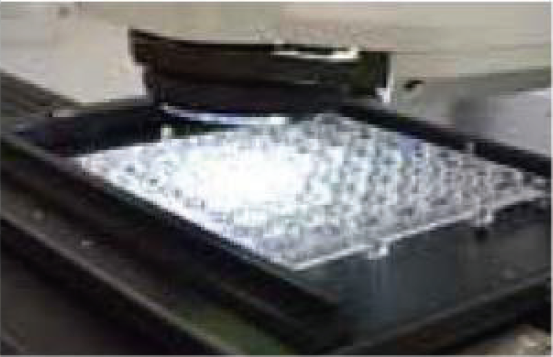

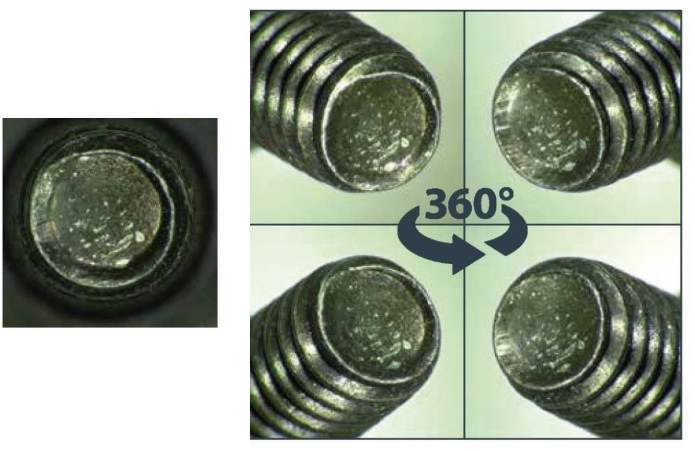

	Lynx EVO и EVO Cam – модуль углового обзора позволяет просматривать изображение под углом от 34° до 360° вокруг объекта. В системе реализована возможность переключения между режимами просмотра «вид сверху» на обзор при вращении под углом. Поэтому можно легко рассмотреть боковые детали объектов, а также увидеть обычную поверхность сверху. Это особенно пригодится для контроля паянных соединений, отверстий, штырьков и резьбовых элементов.

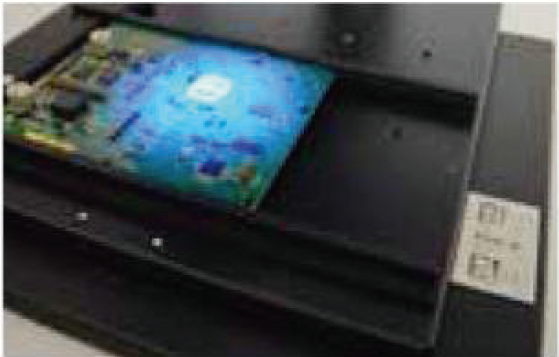

	Устойчивая, вместительная подвижная платформа позволяет свободно перемещать в плоскости печатные платы любого размера, включая двусторонние. Платформу можно легко фиксировать для задач прецизионной инспекции (по осям X, Y или по обеим).

Обзор под углом с поворотом на 360°
Коэффициент трансфокации (зум)	Диапазон увеличения	Рабочее расстояние	Поле зрения при мин. зуме	Поле зрение при макс. зуме	Угол обзора
5,3:1	x19 – x105	35,5 мм	25,7 мм x 22,1 мм	2,6 мм x 2,2 мм	34° от вертикали

Прямой обзор
Коэффициент трансфокации (зум)	Диапазон увеличения	Рабочее расстояние	Поле зрения при мин. зуме	Поле зрение при макс. зуме	Угол обзора
5,3:1	x28 – x151	56,5 мм	19,7 мм x 11,2 мм	1,6 мм x 0,9 мм	—
