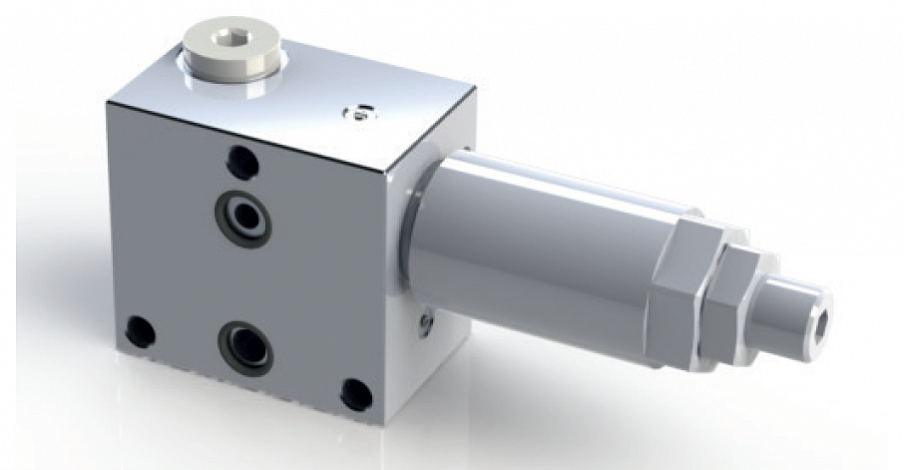

Редукционные клапаны давления AMF прямого действия AMF-RO-P/* 20 л/мин – 32 МПа (320 бар)

Модуль AMF-RO-P разработан для снижения давления в линии P. 3-линейный картриджный клапан с различными диапазонами давлений устанавливается в алюминиевый корпус для сборки с другими клапанами HDF или AMF

[1] Код для заказа


(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF2-ES

(2) RO: Редукционный клапан давления прямого действия

(3) P: Линия, в которой осуществляется управление

(4) Диапазон регулируемого давления

6,3: от 1,6 до 6,3 МПа (от 16 до 63 бар)
16: от 4,0 до 16,0 МПа (от 40 до 160 бар)
25: от 5,0 до 21,0 МПа (от 50 до 210 бар)

(5) Код, зарезервированный для опций и вариантов

(6) Номер (порядковый) конструкции клапанов

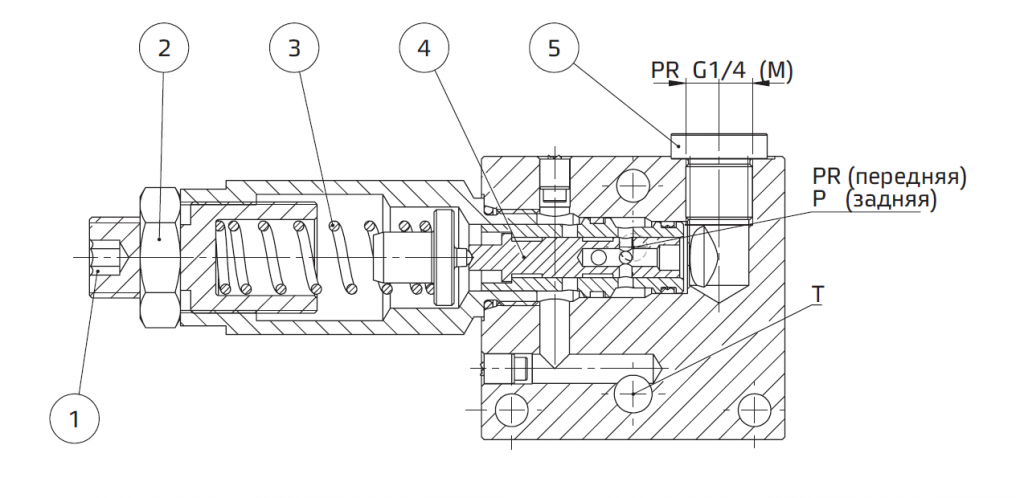

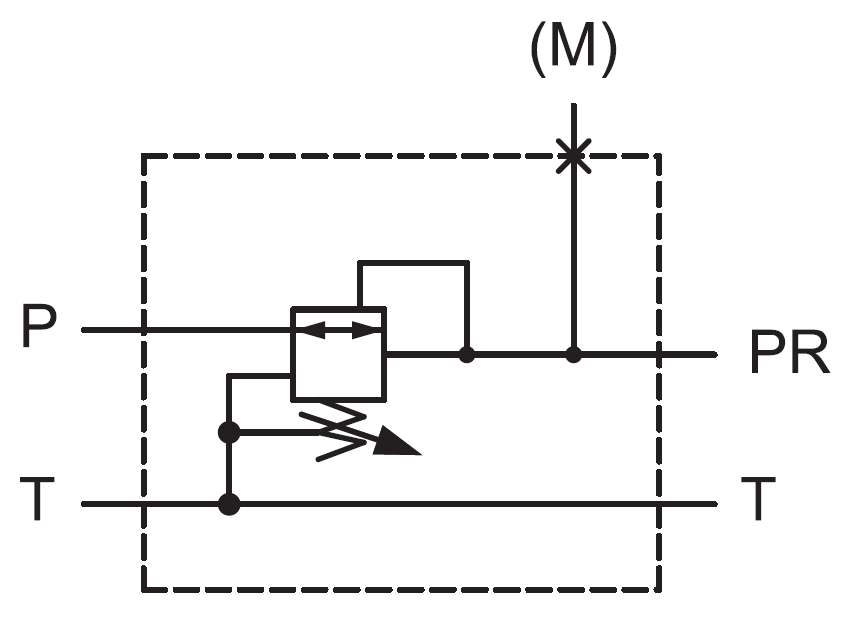

3- линейный редукционный клапан давления прямого действия разработан для поддержания требуемого давления в выходной линии (линиях) PR. Как правило, жидкость поступает из линии P в линию PR. Давление в линии PR действует на управляющий золотник 4 (относительно сопротивления пружины 3), который смещается, закрывая поток линии P в линию PR, пока давление не снижается до установленного значения.

Если давление в линии PR превышает установленное значение, золотник смещается, пока не открывается проход из линии PR в линию T, позволяя маслу стекать в бак. Предусмотрен дополнительный (манометрический) порт G1/4” (как правило, заглушен, 5).

[2] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

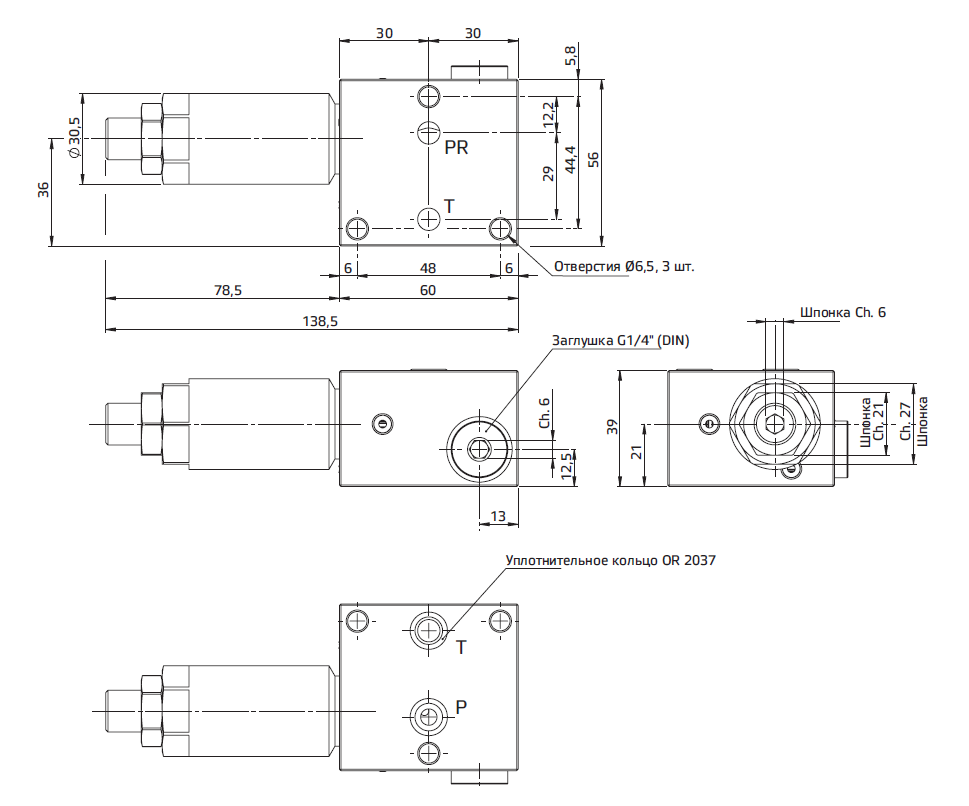

[3] Установочные размеры (мм)

Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам уплотнительных колец типа OR 2037 (9,25 х 1,78) или колец квадратного сечения Quad-Ring (9,25 х 1,68 х 1,68 мм).

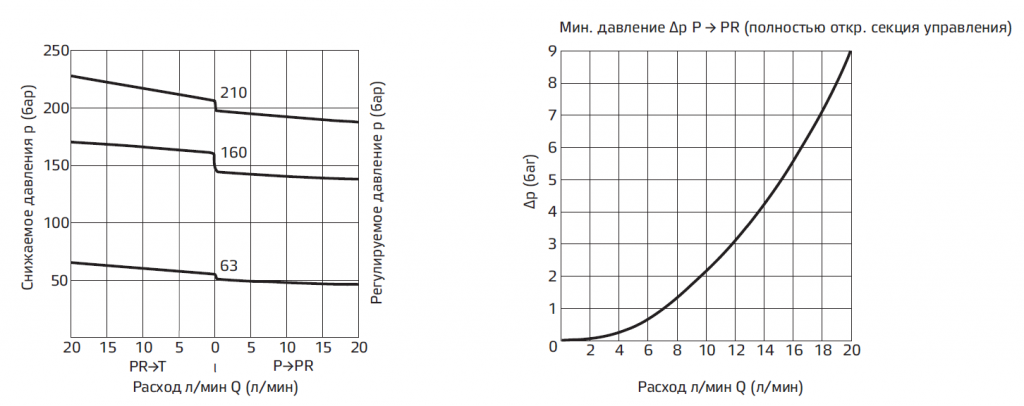

[4] Типовые графики (измерения проведены при ѵ = 36 сСт и 50°C)
