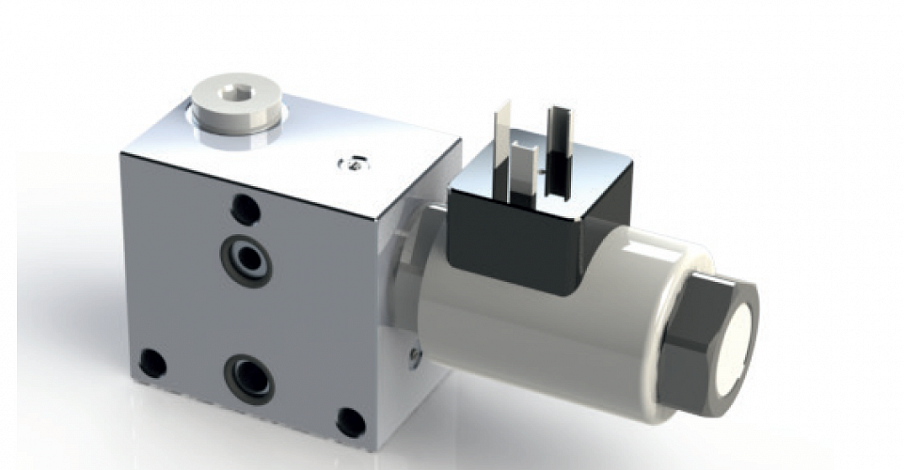

Пропорциональные редукционные клапаны давления AMF AMF-RE-P/* 20 л/мин – 5 МПа (50 бар)

Модуль AMF-RE-P разработан для пропорциональногоснижения давления в линии P. 3-линейный пропорциональный картриджный клапан с различными диапазонами давлений устанавливается в корпус для сборки с другими клапанами HDF или AMF.

[1] Код для заказа


(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF2-ES

(2) RE: Пропорциональный редукционный клапан давления

(3) P: Линия, в которой осуществляется управление

(4) Диапазон регулируемого давления

2: от 0 до 2,0 МПа (от 0 до 20 бар)
3,2: от 0 до 3,2 МПа (от 0 до 32 бар)

(5) Напряжение питания R*

*: 2 = Катушка для 12 B постоянного тока
4 = Катушка для 24 B постоянного тока

(6) Соединение с источником электропитания:

Без обозначения: Стандартное 3-КОНТАКТНОЕ, согласно стандарту ISO 44000 (DIN 43650) AMP: 2-полюсное AMP Junior-Timer

(7) Номер (порядковый) конструкции клапанов

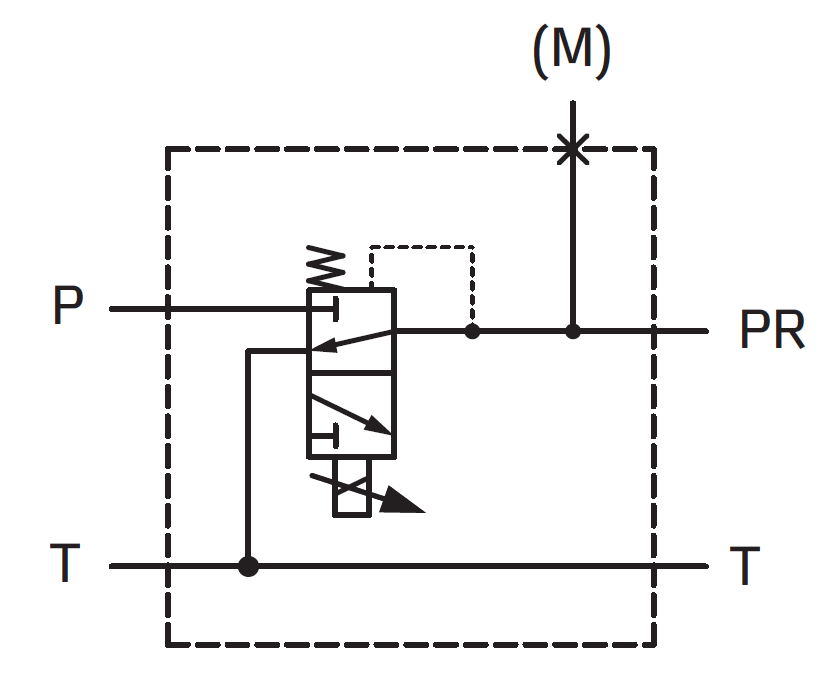

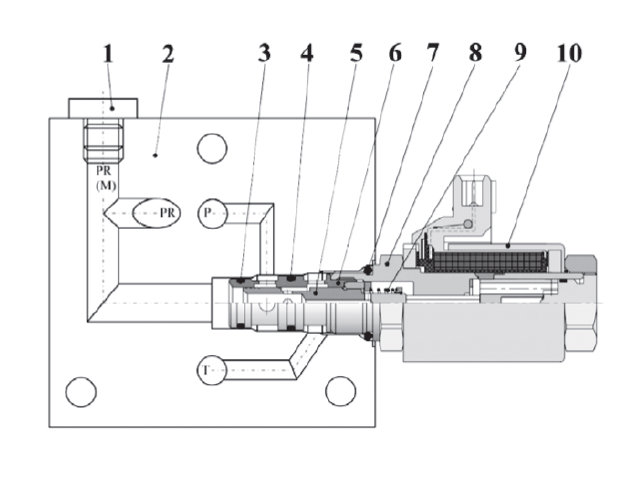

AMF-RE-P/* – 3-линейный клапан прямого действия с приводом от пропорционального электромагнита 10. В обесточенном состоянии пружина 9 удерживает золотник 5 в положении, в котором линия P закрывается, и линия PR соединяется с баком. Когда на электромагнит 10 подводится питание, он выталкивает золотник с силой, пропорциональной току. Эта сила смещает золотник, постепенно открывая проход P – PR и закрывая возвратную линию. В такой конфигурации пониженное давление в линии PR и сила сжатия пружины воздействует на силу электромагнита. Данный баланс поддерживается золотником 5, который открывает проход P – PR, если пониженное давление падает ниже установленного значения электромагнита, или открывает проход в бак, если пониженное давление превышает силу электромагнита.
Предусмотрен дополнительный (манометрический) порт G1/4” (как правило заглушен заглушкой 1).

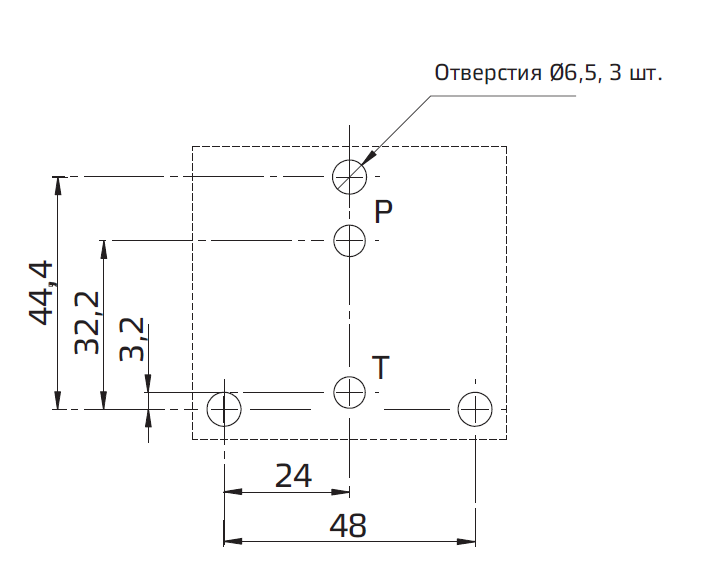

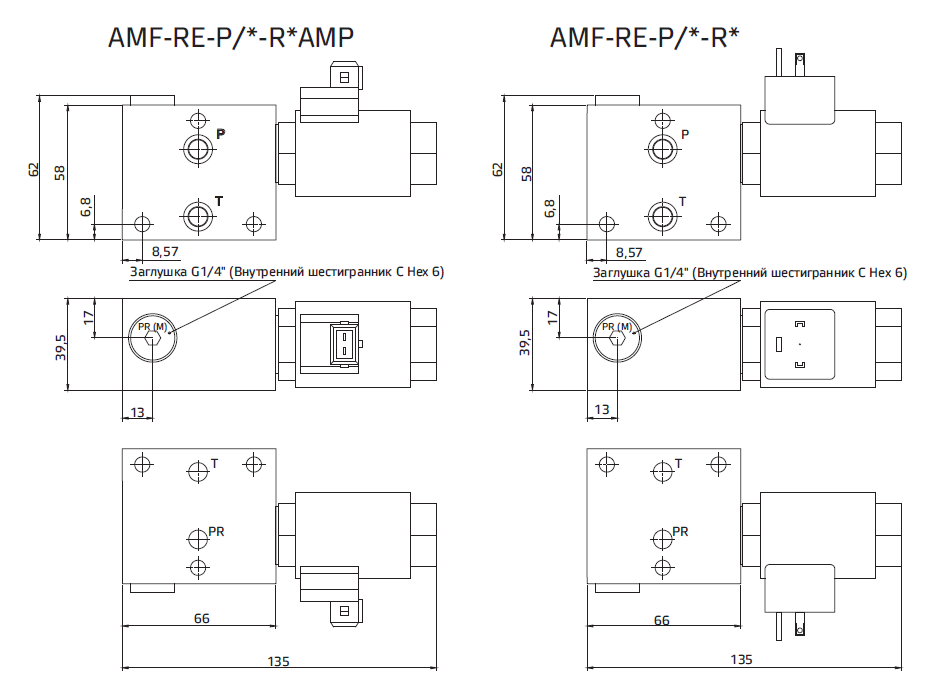

[2]  Установочные размеры (мм)

Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам двух уплотнений– уплотнительных колец типа OR 2037 (9,25 х 1,78) или колец квадратного сечения Quad-Ring (9,25 х 1,68 х 1,68 мм).

[3] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками.
Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

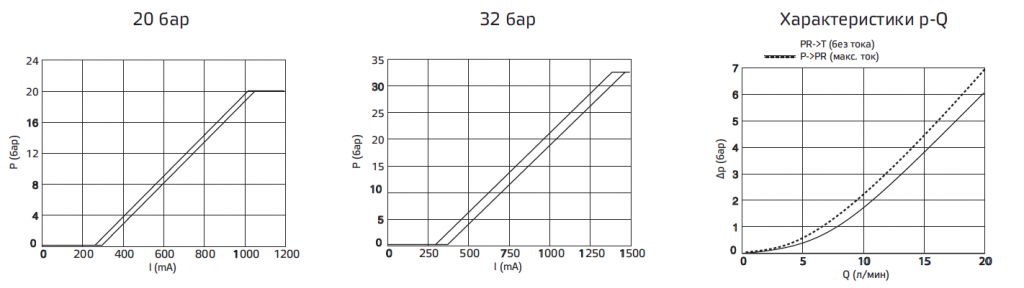

[4] Типовые графики
