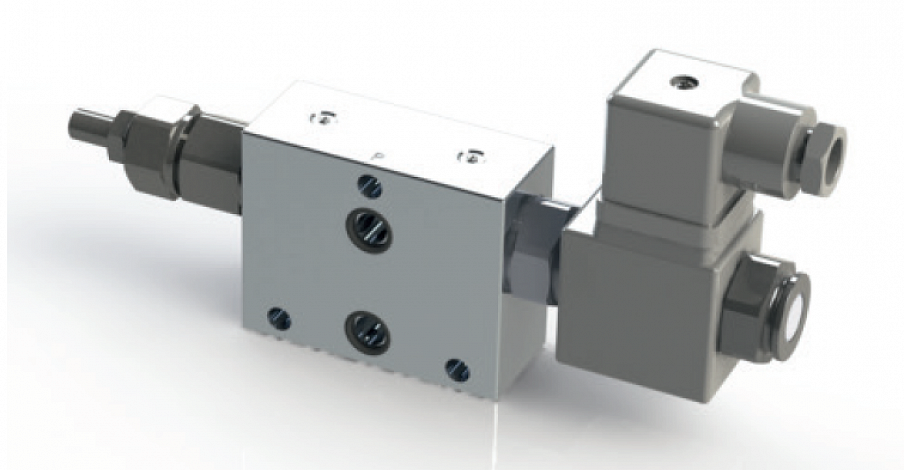

Предохранительные клапаны AMF комбинированные с электроразгрузкой AMF-MOP/*–EV2/* 20 л/мин – 25 МПа (250 бар)

Данный модуль позволяет интегрировать функцию разгрузки давления, комбинированную с байпасом главной системы HDF.

[1] Описание

Байпасный клапан может быть нормально открытым или нормально закрытым. В качестве стандарта используется золотниковый клапан. По специальному запросу в главный корпус может быть установлен тарельчатый клапан со стандартной полостью SAE08.

[2] Код для заказа


(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF-ES

(2) MOP: Разгрузка давления в линии P

(3) Диапазоны регулировки давления:

10: от 32 до 100 бар
16: от 63 до 160 бар
25: от 100 до 250 бар

(4) EV2: Золотниковый 2-позиционный/2-линейный байпасный электромагнитный клапан

(5) Варианты:

O: Нормально открытый
C: Нормально закрытый

(6) Код, зарезервированный для опций и вариантов

(7) Электрическое напряжение и катушки электромагнита:

0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)

(8) Номер (порядковый) конструкции клапанов

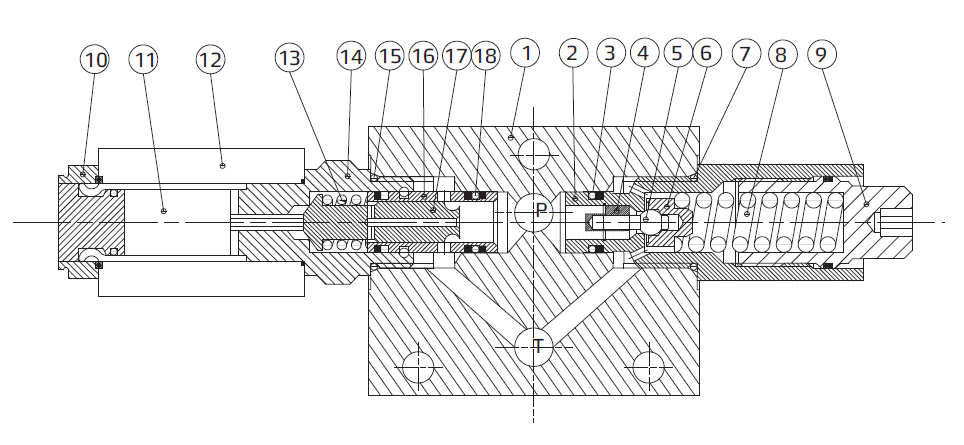

Жидкость свободно проходит из линии P в линию T. Золотник 17, как правило, удерживается в открытом положении пружиной 13. Когда на электромагнит 12 подается питание, подвижный якорь 11 преодолевает противодействие пружины 13 и перемещает золотник 17, закрывая проход между линиями P и T. Когда в линии P давление превышает установленное значение, поршень 5 выталкивается под воздействием гидравлических осевых усилий, преодолевает сопротивление пружины 8 и смещается в цилиндрическом седле, открывая кольцевой проход для жидкости под давлением в линию T, тем самым, поддерживая требуемый уровень давления.

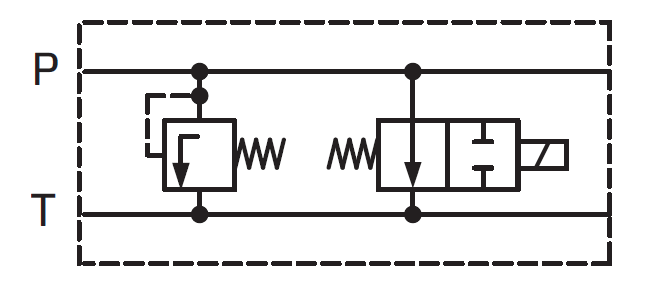

AMF-MOP/(*)-EV2O

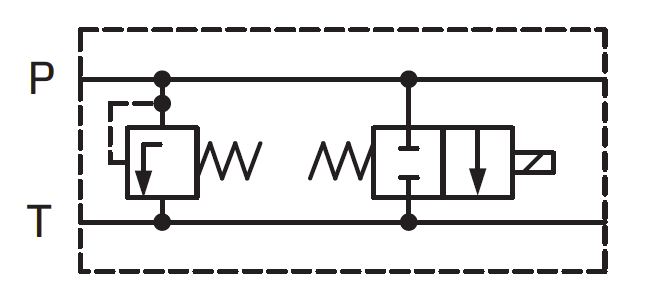

AMF-MOP/(*)-EV2C

[3] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

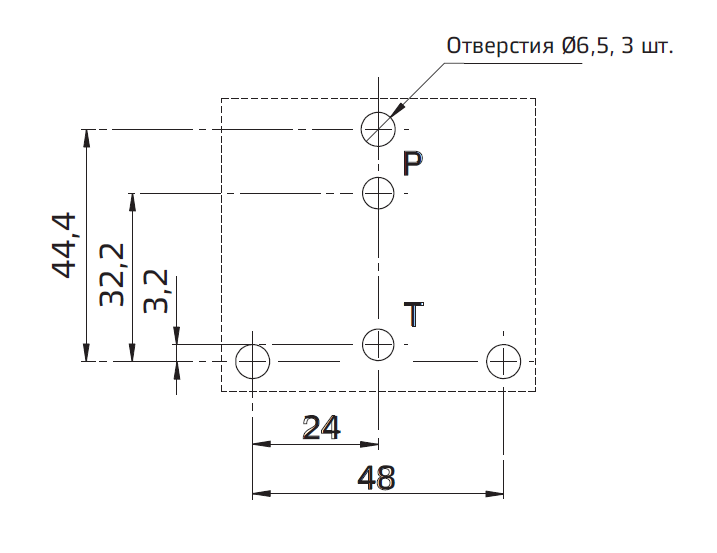

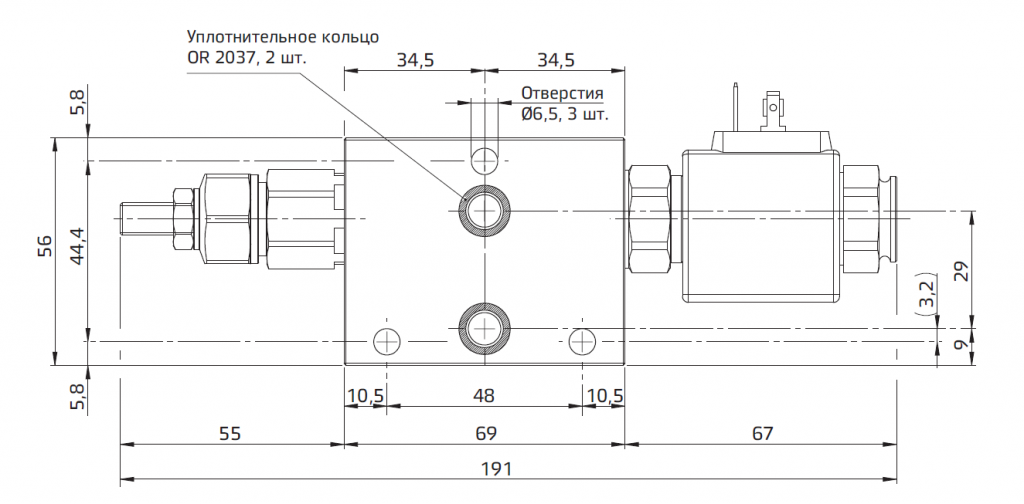

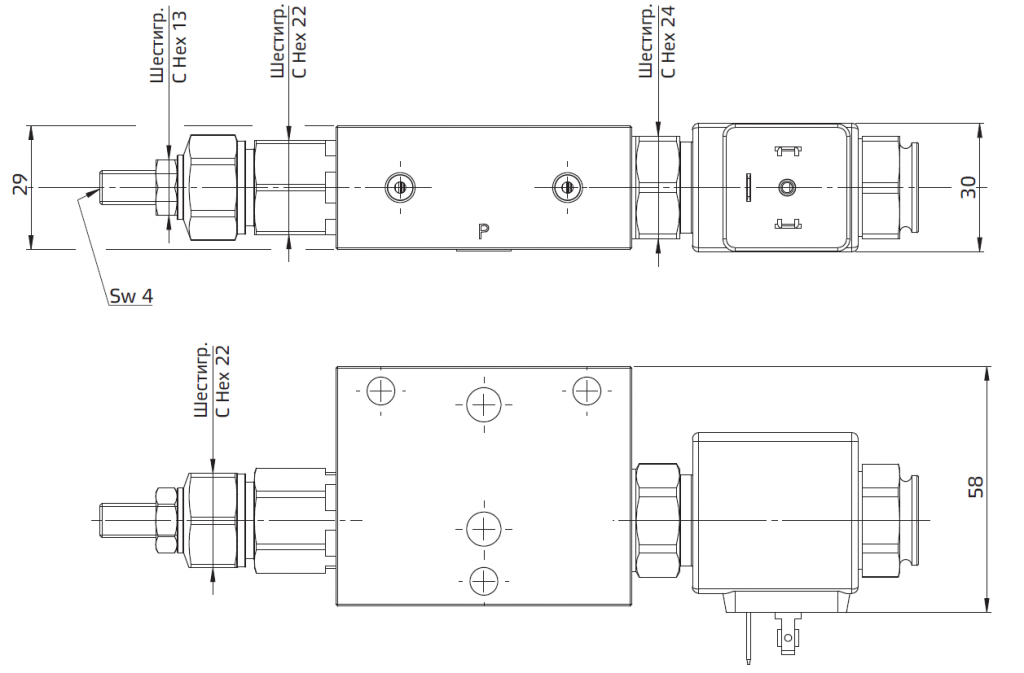

[4] Установочные размеры (мм)

[5] Опции

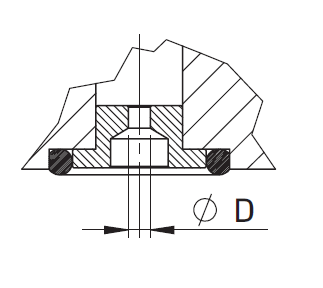

Для линий P и T доступны секционные переходники или ограничители с кольцевым уплотнением.

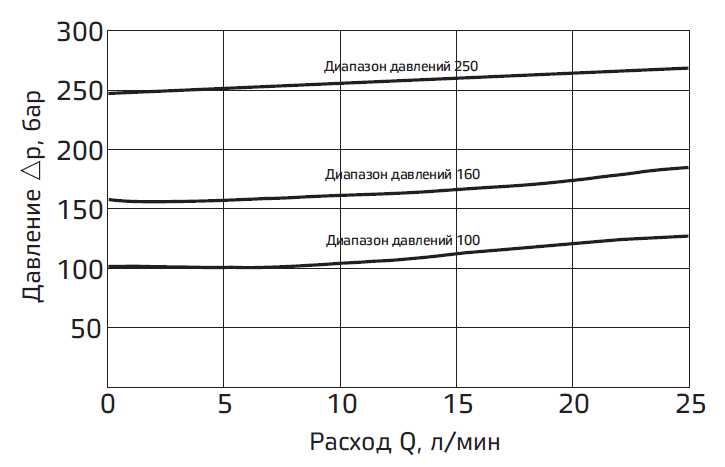

[6] Типовые графики клапана разгрузки давления

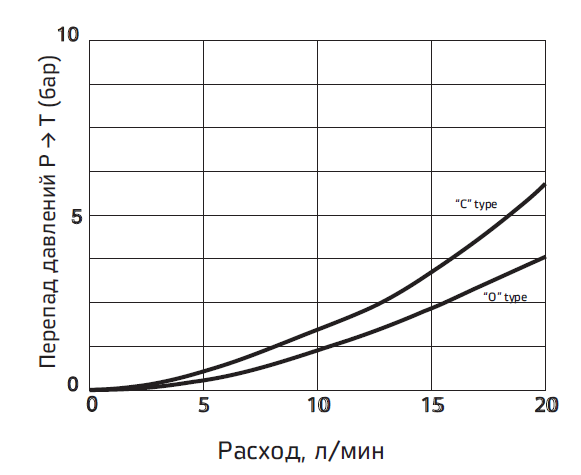

Электрический байпасный клапан

Давление разгрузки достигается, когда гидравлические силы, действующие на поршень 5, уравниваются с усилием на пружине 8; таким образом значение снижения давления можно изменять в пределах диапазона путем коррекции сжатия пружины 8. Чтобы увеличить разгрузочное давление поверните регулировочную гайку 9 по часовой стрелке.
