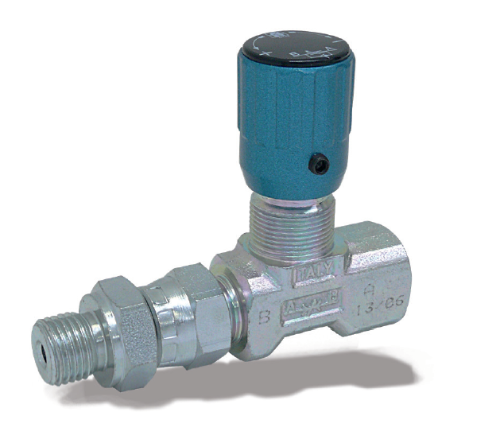

Линейные дроссели HFC-14 20 л/мин – 35 МПа (350 бар)

Данный дроссель оптимально подходит для регулировки скорости потока из портов A и B клапанов HDF .
Он отличается простой установкой с возможностью поворота для удобного доступа.

[1] Код для заказа

(1) HFC: Регулировка потока для клапанов HDF
(2) 14: Размер G1/4
(3) Код, зарезервированный для опций и вариантов
(4) Номер (порядковый) конструкции модуля насоса

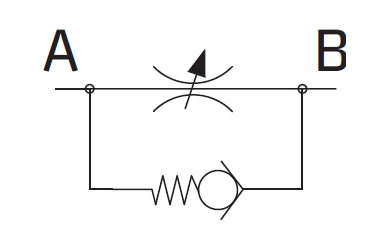

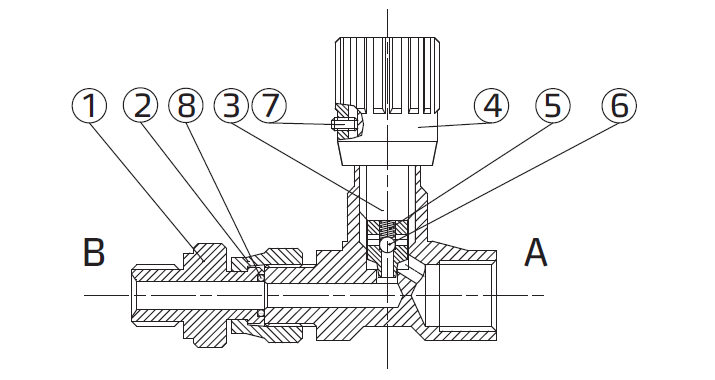

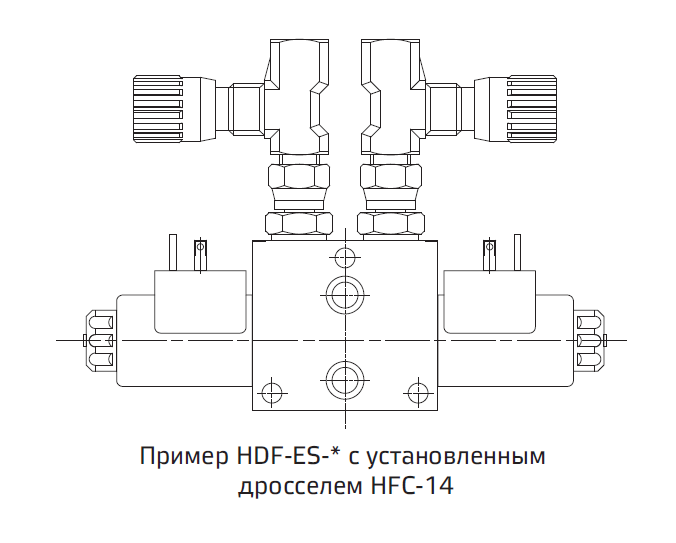

Когда жидкость поступает из порта A к порту B, обратный клапан 6 (удерживаемый в закрытом положении пружиной 5) закрывает основной проходной канал, при этом жидкость направляется через угловую секцию, площадь сечения которой зависит от положения дросселирующего золотника 3. Во время прохождения из порта B в порт A жидкость смещает обратный клапан 6 относительно пружины 5, создавая свободный поток. Как правило, клапаны HFC-14 монтируются в портах A и B электромагнитных клапанов HDF-ES-***; поворотное соединение 2, воздействующее на штуцер 1, обеспечивает простой монтаж и одновременную установку клапана регулировки потока в обоих портах A и B.

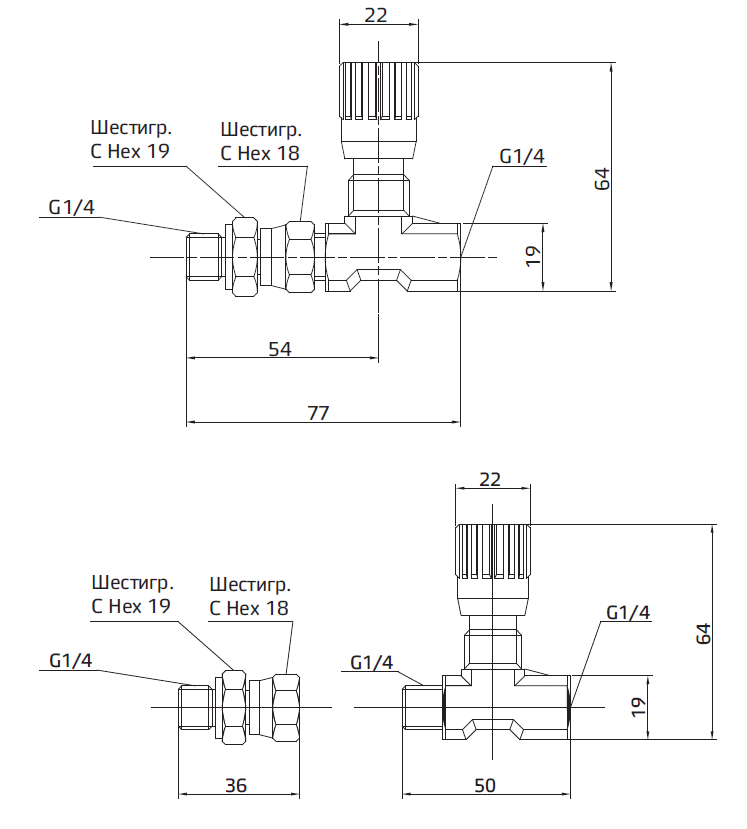

[2] Установочные размеры (мм)

УСТАНОВКА

1. Установите и закрепите штуцер 1 в порту G1/4.
2. Поместите уплотнительное кольцо 8 в седло.
3. Установите на наружную резьбу клапана поворотный соединитель.
4. Удерживая клапан в положении с требуемой конечной ориентацией, заверните поворотный соединитель до упора.

КОРРЕКЦИЯ РЕГУЛИРУЕМОГО ПОТОКА

Чтобы уменьшить расход в регулируемом направлении (A → B), ослабьте фиксирующий винт ручки и поверните ручку по часовой стрелке.

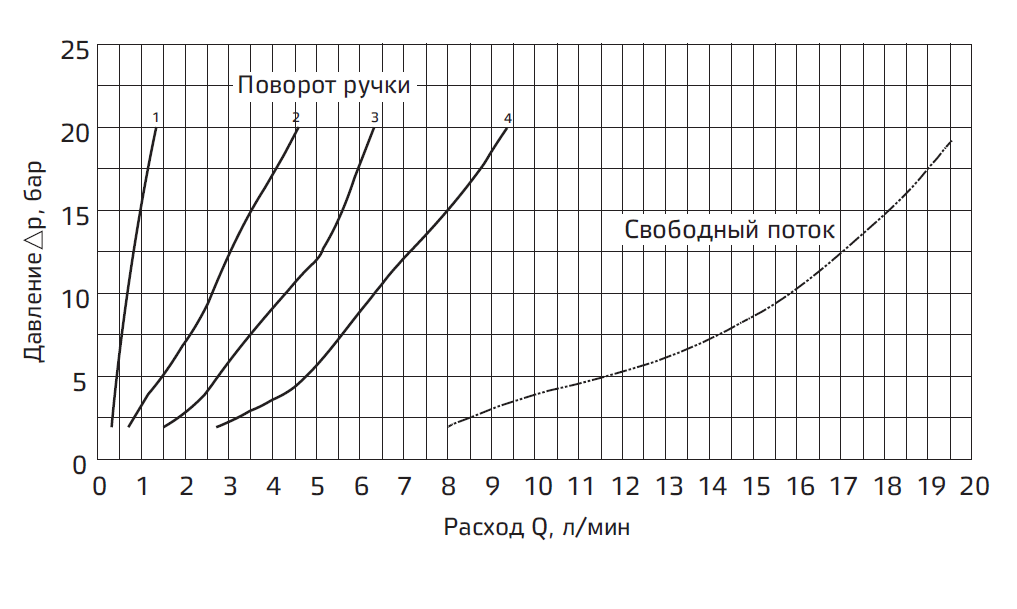

[3] Типовые графики
