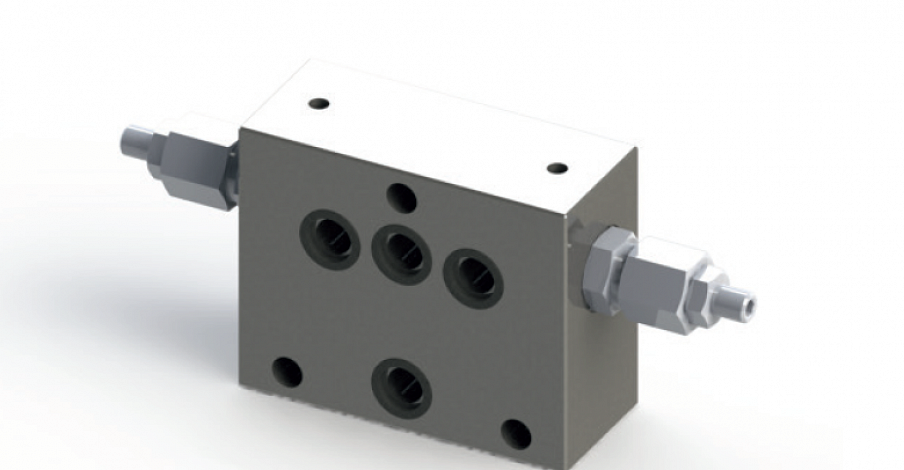

Клапаны разгрузки AMF AMF-MO-BA 20 л/мин – 25 МПа (250 бар)

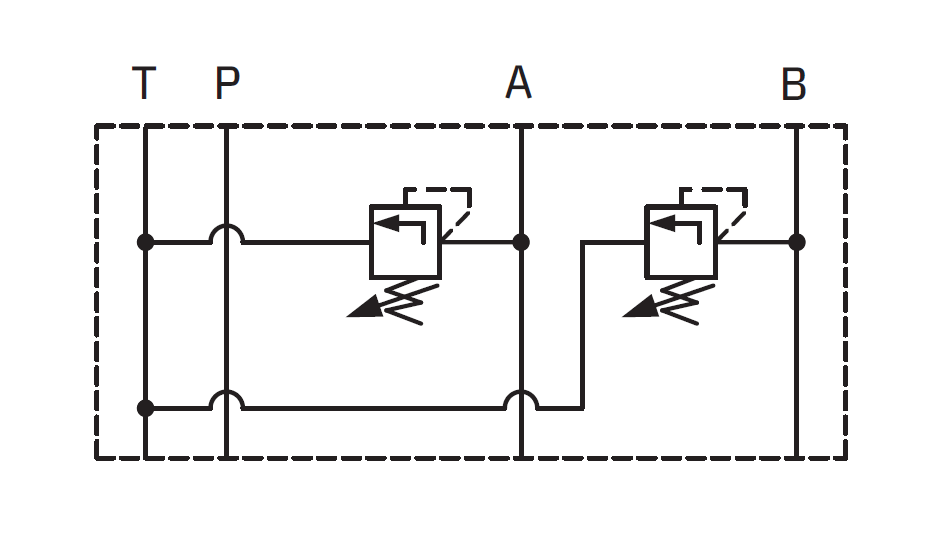

Модуль AMF-MO-BA разработан для ограничения максимального давления в линиях A и B. Для двух клапанов разгрузки давления можно по отдельности устанавливать разные уровни давления.
Основной корпус изготовлен из алюминия с черным анодированием.

[1] Код для заказа


(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF2-ES

(2) MO: Клапан разгрузки давления

(3) BA: Рабочие линии, в которых установлен клапан в направлении A → T и B → T

(4) Стандартный диапазон давлений до 250 бар

(5) Код, зарезервированный для опций и вариантов

(6) Номер (порядковый) конструкции клапанов

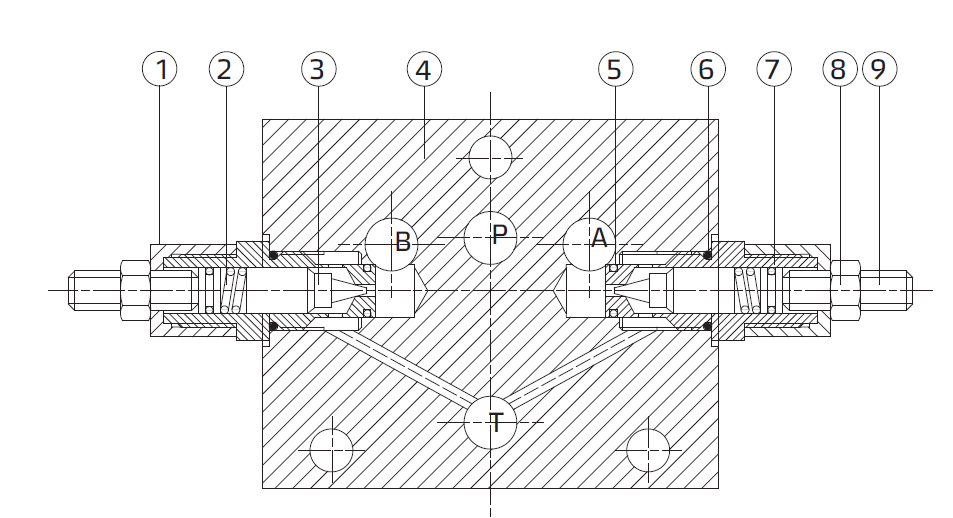

Давление разгрузки достигается, когда гидравлические силы, действующие на поршень 3, уравниваются с усилием на пружине 2; таким образом, значение снижения давления можно изменять, в пределах ди-апазона, путем коррекции сжатия пружины 2. Чтобы увеличить разгрузочное давление, расконтрировав гайку 8, поверните регулировочный винт 9 по часовой стрелке.

[2] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

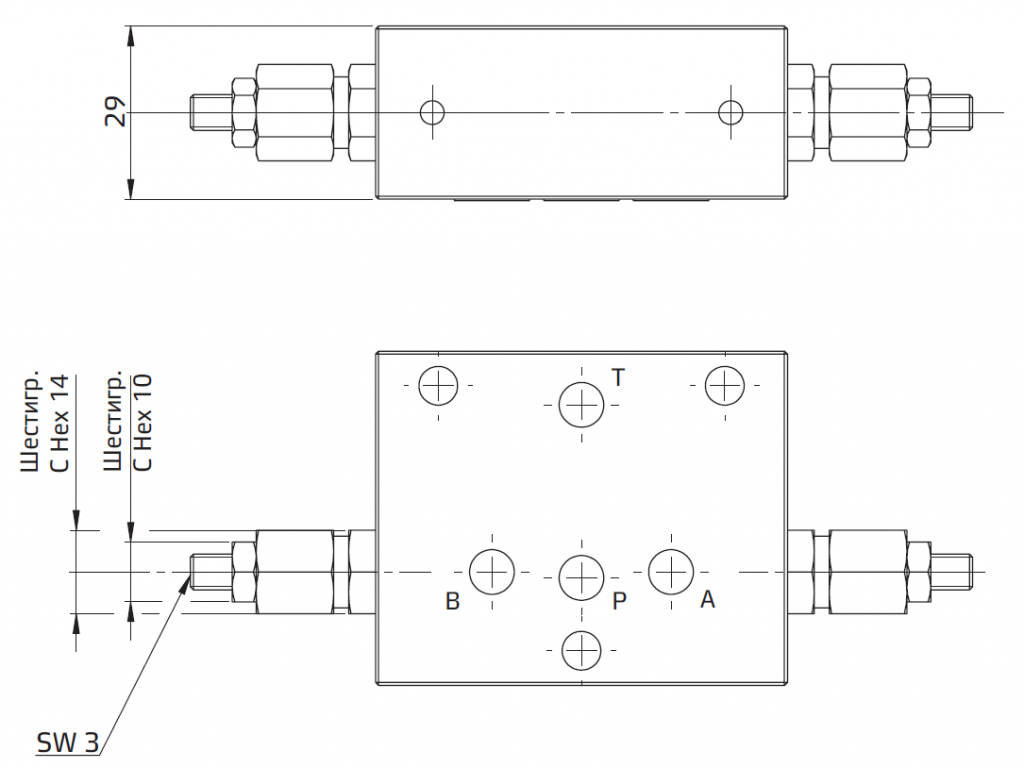

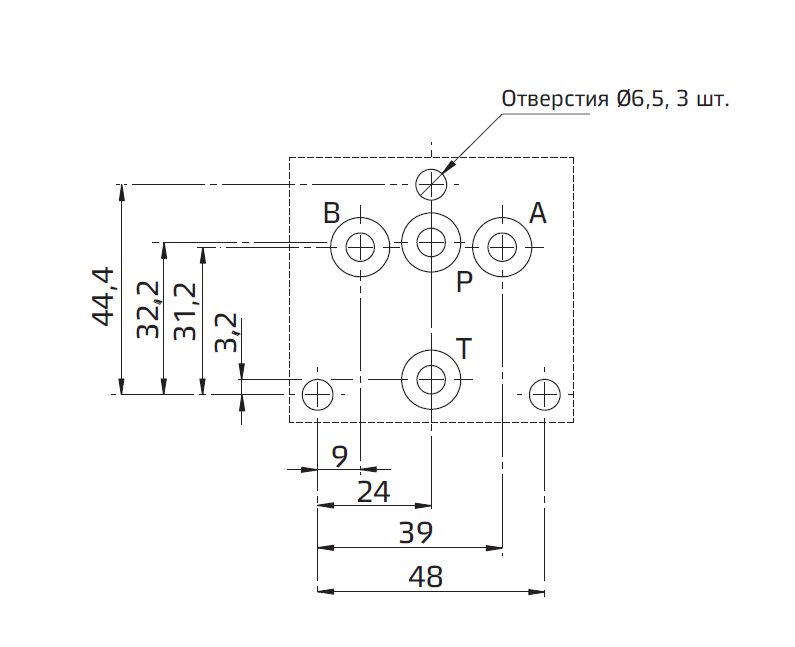

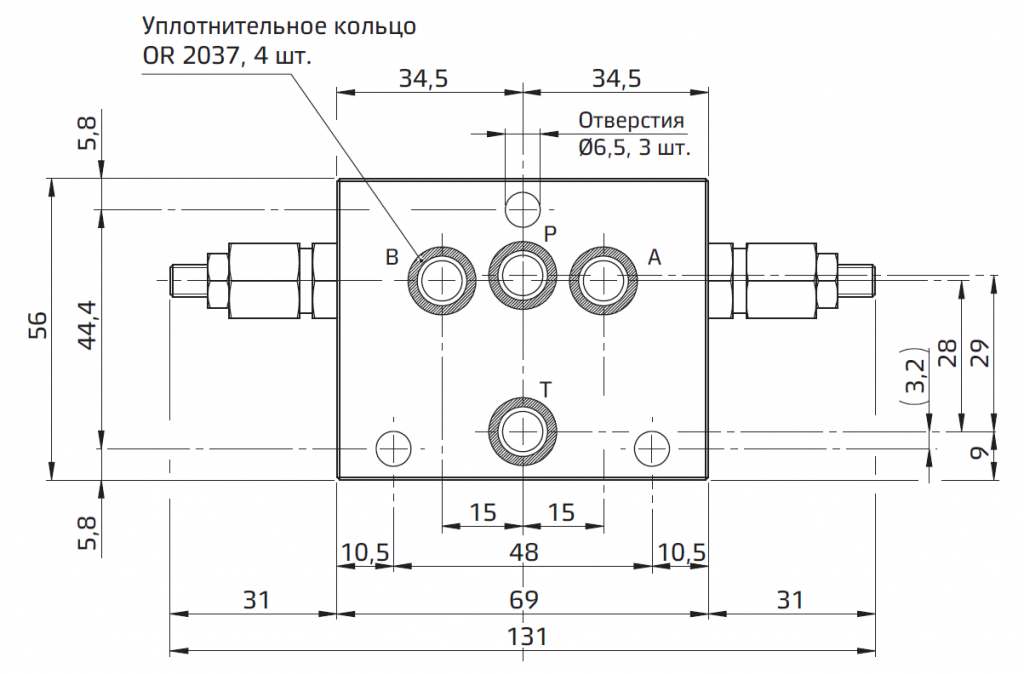

[3] Установочные размеры (мм)

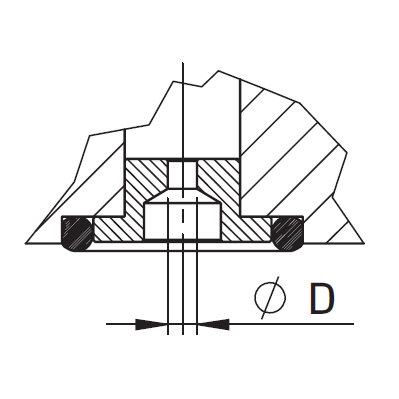

[4] Опции

Для линий P и T доступны секционные переходники или ограничители с кольцевым уплотнением.
