Универсальный электронный драйвер UED-KA для электромагнитных пропорциональных клапанов

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

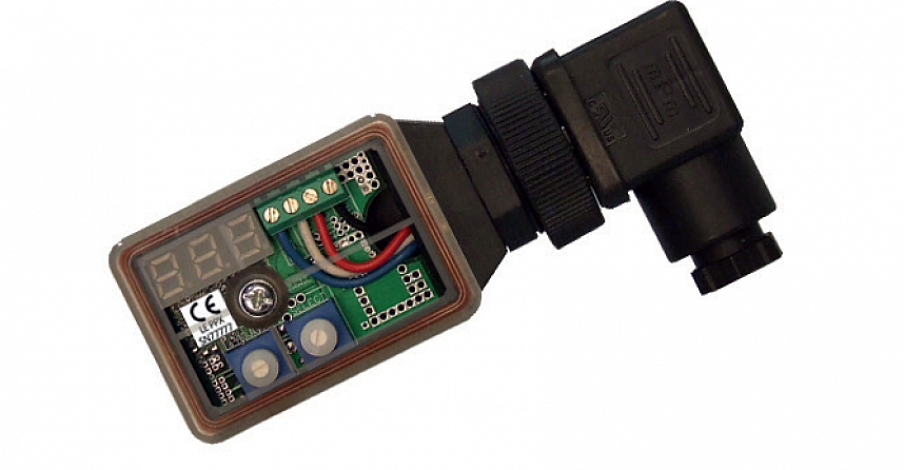

Драйвер осуществляет управление одним электромагнитом пропорционального клапана.

[1] Описание

Его конструкция обеспечивает простой монтаж с подключением напрямую к соединению ISO 4400 на клапане. При помощи двух селекторных переключателей можно конфигурировать все параметры, без необходимости использования специальных приборов или программирующих устройств.
На 3-разрядном светодиодном дисплее отображается вся необходимая информация.

[2] Код для заказа

(1)		(2)
UED	—	КА

[3] Процедура настройки

(4) При повышении мощности на дисплее отображается либо выходной сигнал тока, либо входной сигнал (настройка по умолчанию – индикация выходного сигнала). Десятичная точка начинает мигать.

(5) Для активации режима настройки поверните ручку SELECT (ВЫБОР). На дисплее отображаются сокращенные обозначения параметра.

(6) После перехода к настройке, которую необходимо изменить, поверните ручку ADJUST (НАСТРОЙКА), чтобы увеличить или уменьшить значение.

(7) Чтобы изменить другую настройку, снова поверните ручку SELECT и повторите операцию.

(8) Во время процедуры настройки драйвер находится в полностью функциональном состоянии, все настройки сразу вводятся в действие.

(7) Для записи новых настроек в память и возврата в нормальный режим работы поворачивайте ручку SELECT, пока на дисплее не появится обозначение «SR», затем либо поверните ручку ADJUST из положения «0» в положение «1», либо подождите в течение 100 секунд.

(9) Если новые заданные настройки сохранять не требуется, необходимо отключить драйвер от источника питания до истечения 100 секунд, чтобы восстановить предыдущие настройки.

(8) После сохранения параметров в память начинает мигать десятичная точка, и на дисплее драйвера снова отображается либо выходной сигнал тока, либо входной сигнал, в зависимости от выбора настройки для параметра «di».

(9) Чтобы вернуться к исходному состоянию, можно восстановить заводские настройки вращением ручки SELECT до отображения «rFP», затем поверните ручку ADJUST выше 10 для сброса индикации (ПРИМЕЧАНИЕ: После восстановления заводских настроек на этапа 9 может потребоваться повторный выбор настройки входного сигнала.)

[4] Главные особенности

Микропроцессорная структура
Независимые регулировки (линейное повышение – линейное понижение)
3-разрядный светодиодный дисплей
Индикация и настройка фактических значений (ток и напряжение)
Простой доступ к настройкам меню
Широкий диапазон времени линейных изменений
Простое управление посредством аналогового ввода, локальный подвод эталонного напряжения
Не требуется теплоотвод
Электронная схема ограничения/защиты от короткого замыкания
Защита от обратной полярности посредством ввода команды
Возможность подсоединения и отсоединения потребителя под напряжением

[5] Диапазоны настроек

Параметр	Описание	Диапазон настроек
Hi *	HIGH (МАКС.) Максимальный выходной ток	0,20 – 3,00 A
Lo *	LOW (МИН.) Минимальный выходной ток (см. примечание 1)	0,00 – 2,99 A
rUP *	RUMP UP (ЛИНЕЙНОЕ ПОВЫШЕНИЕ) Время вывода для повышения от минимума до максимума	0,0 – 99,5 с
rdn *	RUMP DOWN (ЛИНЕЙНОЕ ПОНИЖЕНИЕ) Время вывода для понижения от максимума до минимума	0,0 – 99,5 с
Cdb	COMMAND DEADBAND (МЕРТВАЯ ЗОНА КОМАНДЫ) Вывод блокируется, если командный сигнал ниже мертвой зоны	0 – 5%
dFr	DITHER FREQUENCY (ЧАСТОТА ПОДСТРОЙКИ)	40 – 450 Гц
in	INPUT SIGNAL SELECTION (ВЫБОР ВХОДНОГО СИГНАЛА)^ 5 – Сигнал напряжения 20 – Сигнал напряжения 420 – Сигнал тока	0 – 5 B 0 – 10 B 4 – 20 мА
di	DISPLAYED SIGNAL FOR TROUBLESHOOTING (ОТОБРАЖАЕМЫЙ СИГНАЛ ДЛЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ): 0 – Командный сигнал [B] или [A] 1 – Выходной сигнал [A] Мигающая десятичная точка обозначает действующий режим индикации – Быстрое мигание десятичной точки, несколько раз в секунду обозначает di = 0 – Медленное мигание десятичной точки, 1 раз в секунду обозначает di = 1 – Не мигающая десятичная точка или отсутствие десятичное точки обозначает режим SETTING/ADJUST (НАСТРОЙКИ)
SA	SAVE SETTINGS (СОХРАНИТЬ НАСТРОЙКИ)
rFP	RESET FACTORY PARAMETERS (ВОССТАНОВИТЬ ЗАВОДСКИЕ ПАРАМЕТРЫ) (см. примечание 2)
Err	ERROR DETECION STATE (РЕЖИМ ОБНАРУЖЕНИЯ ОШИБОК) Защита от короткого замыкания, обратной полярности и обнаружение ошибок: 0 – Error 0 – Нет ошибок 1 – Error 1 – Перегрузка по току в драйвере, возможно, вследствие короткого замыкания в электромагните 2 – Error 2 – Ток превышает значение 20 мА в режиме входного сигнала 4 – 20 мА
CLr	CLEAR ERROR (ОТМЕНИТЬ ОШИБКУ) Отмена состояния драйвера или ошибки (см. примечание 2)
ПРИМЕЧАНИЕ 1	При настройке параметров HI и LO следует учитывать, что значение параметра HI не может быть ниже значения параметра Lo, и значение LO не может быть выше значения параметра HI.
ПРИМЕЧАНИЕ 2	Для использования данной настройки команды задайте значение параметра выше 9.

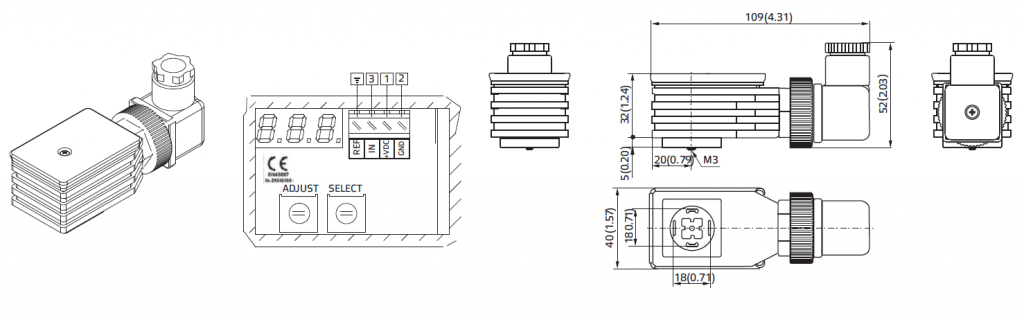

[6] Установочные размеры (мм)

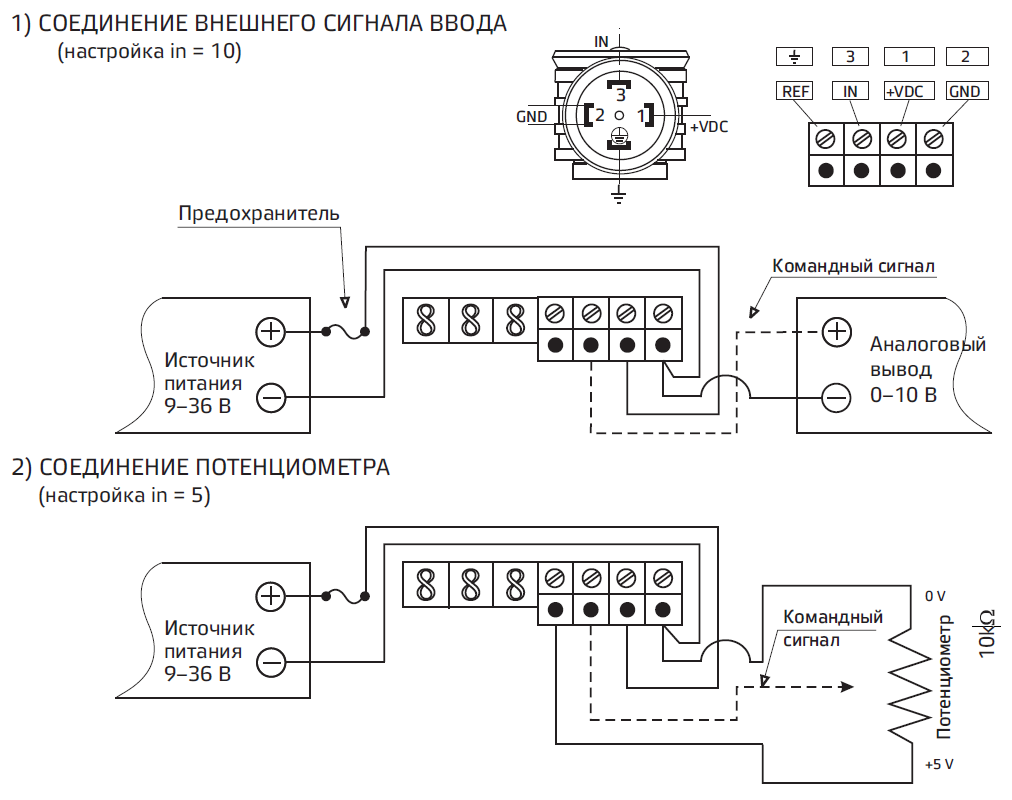

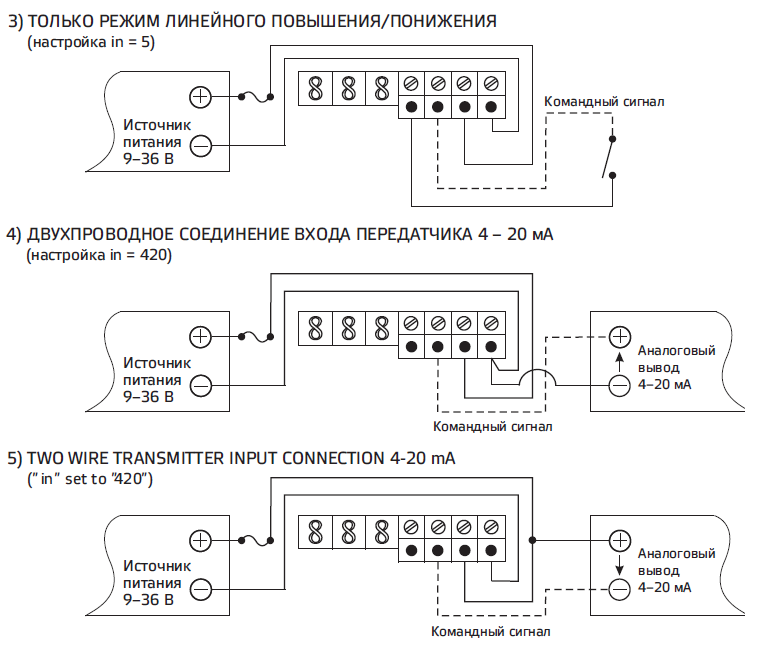

[7] Схема

[8] Настройки UED-S

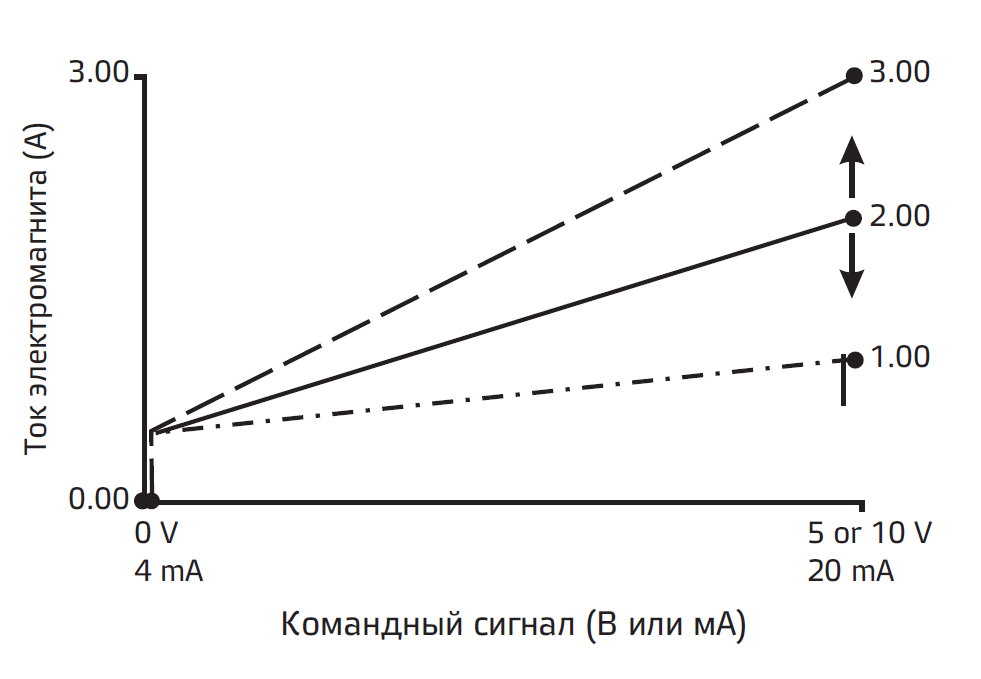

Настройка максимума:
(High)/ параметр Hi
Максимальный выход тока 0,20–3,00 A

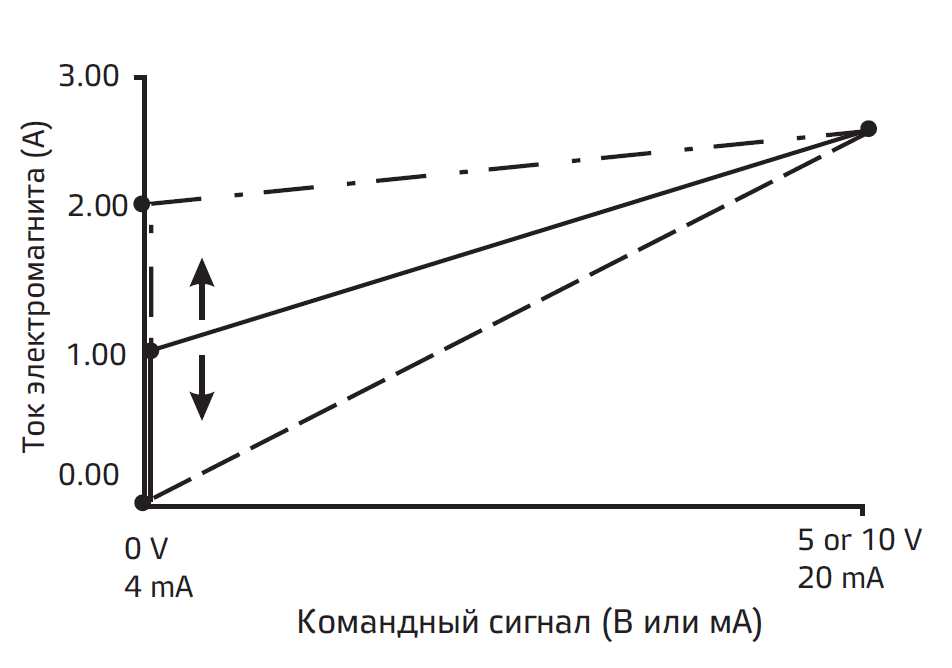

Настройка минимума:
(Low)/ параметр Lo
Минимальный выход тока 0,00–2,99 A

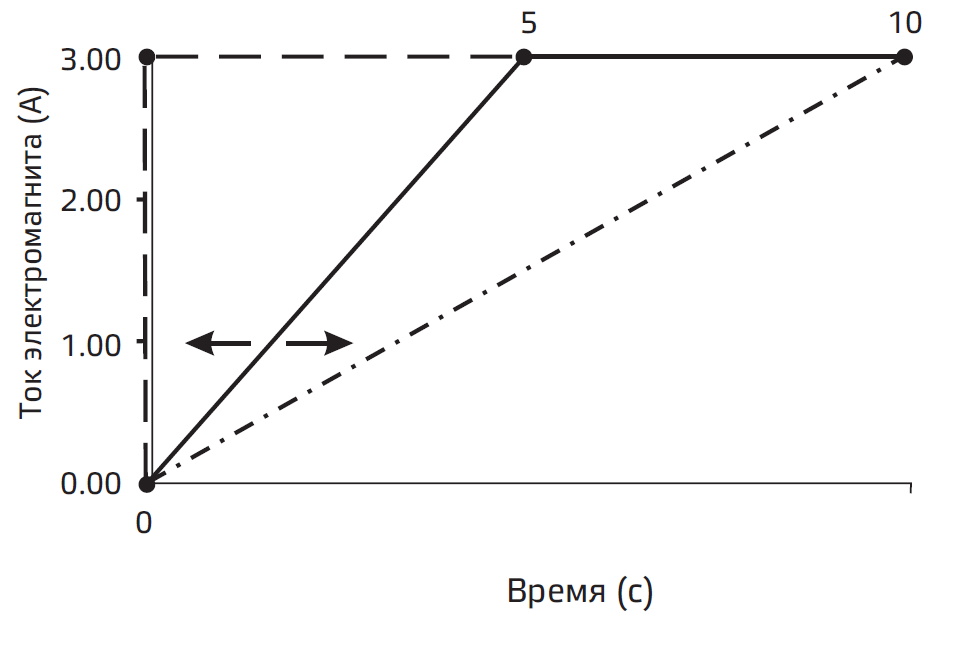

Настройка линейного повышения: (Ramp up)/ параметр rUP
Время вывода для повышения от минимума до максимума 0–99,5 с

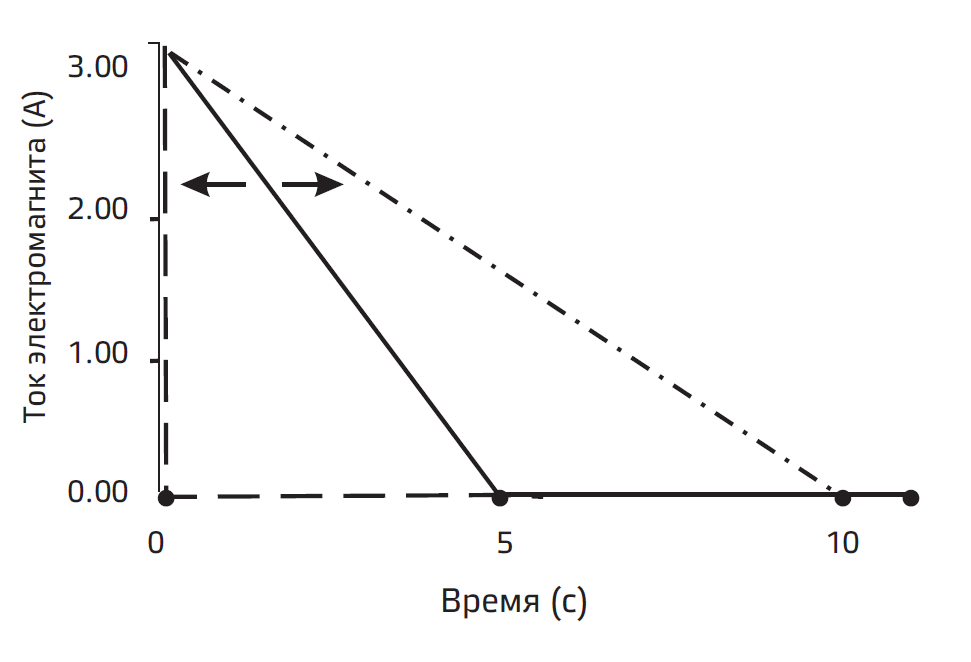

Настройка линейного повышения:
(Ramp down)/ параметр rdn
Время вывода для повышения от минимума до максимума 0–99,5 с

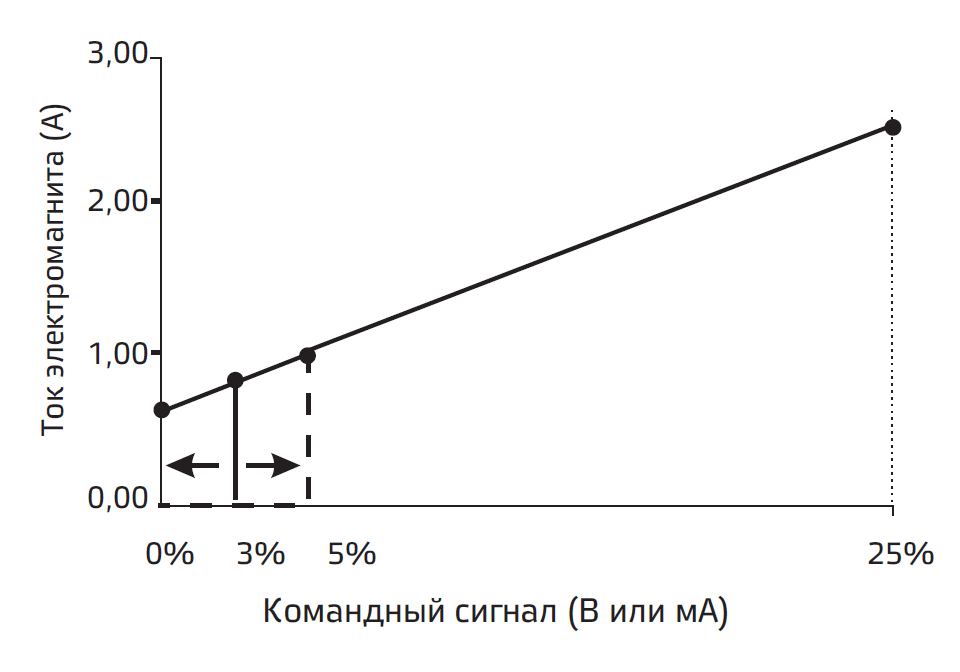

Настройка (Мертвая зона команды)/ параметр Cdb
Вывод блокируется, если командный сигнал ниже мертвой зоны 0–5% макс. командного сигнала

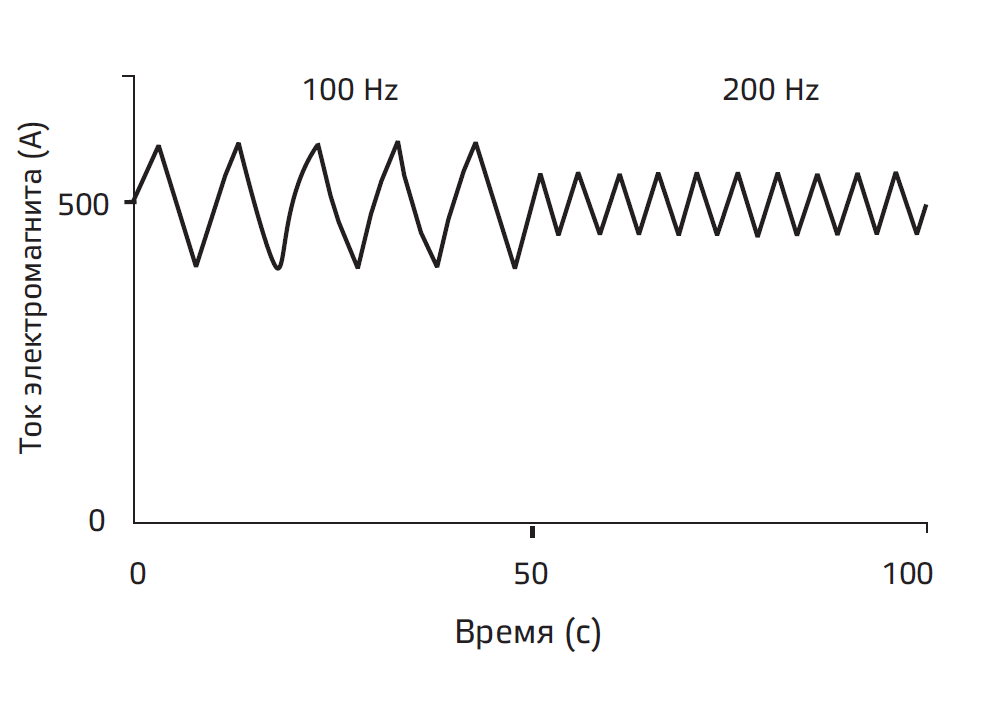

Частота подстройки/ параметр dFr
Настройка частоты в диапазоне 40–450 Гц

Рабочее напряжение:	9–36 B постоянного тока
Макс. выходной ток:	3,00 A
Входной сигнал:	0–5 B; 0–10 B; 4–20 мА
Макс. время линейного изменения:	99,5 с
Линейность:	40–450 Гц
Рабочая температура:	от –40°C до 80°C
Степень защиты	IP65*
Рекомендуемое поперечное сечение проводов:	0,5 – 0,75 мм2
Монтаж:	DIN 43650-A/ISO 4400 соединитель электромагнита и кабеля

Для питания электронной аппаратуры следует использовать кабель с круглым поперечным сечением и наружным диаметром 4–6 мм. Только в этом случае может быть гарантирована заявленная степень защиты IP.
