Направляющие гидрораспределители с пропорциональным электромагнитным управлением HD5-PS-* 63 л/мин – 32 МПа (320 бар)

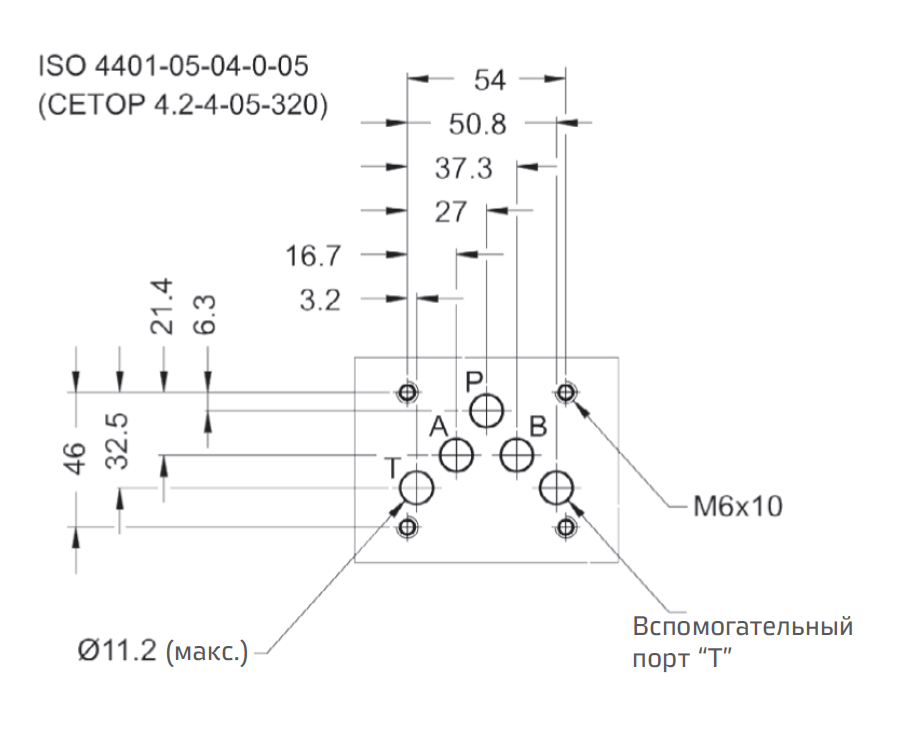

Клапаны HD5-PS представляют собой пропорциональные направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 05).

[1] Описание

Конструкция корпуса – 5-камерный высококачественный литой блок.
Клапан может оснащаться различными типами золотников, способных регулировать расход в разных диапазонах.
В стандартной версии поверхности корпуса клапана с защитным фосфатированным покрытием проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227.

[2] Код для заказа

(1) 4-линейный направляющий клапан CETOP 05 –давление 32 МПа (320 бар)

(2) PS: Пропорциональный электрический гидрораспределитель

(3) Функциональный тип золотника (см. 4)

– Номер обозначает тип главного золотника:

1: Центральное перекрытие (линии P, A, B, T перекрыты)
3: Линия P перекрыта, линии A, B, T подсоединены

– Номинальный расход:

P: 63 л/мин при P = 1 МПа (10 бар) (PA+BT или PB+AT)
R: 32 л/мин при P = МПа (10 бар) (PA+BT или PB+AT)
D: Дифференциальное значение Qb = 2Qa:
63/32 л/мин при P = 1 МПа (10 бар)

– Буква обозначает электромагнит или конфигурацию пружины:

C: 2 электромагнита, золотник с пружинным возвратом в среднее положение
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение + 1 крайнее положение
MLb: 1 электромагнит (b), золотник с пружинным возвратом в среднее положение + 1 крайнее положение

(4) Опции и варианты:

K: Выступающие штифты ручного управления (см. 7)
AK: Выступающие штифты ручного управления с клапаном стравливания воздуха (см. 8)
ZC: Оцинкованные клапаны (см. 9)

(5) Тип катушки (катушек) и напряжение питания:

R1: R = 3,78 Ом
R2: R = 4,7 Ом, стандарт для 12 B постоянного тока
R4: R = 13,9 Ом, стандарт для 24 B постоянного тока

(6) Номер (порядковый) конструкции клапана

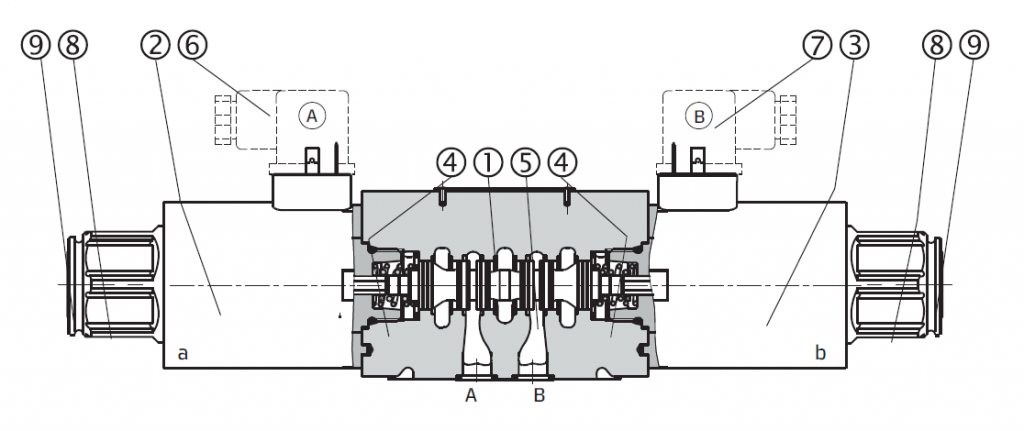

Золотник 1 смещается в корпус клапана 5 под действием пружин 4 и пропорциональных электромагнитов 2 и 3.
Золотник 1, в зависимости от его формы и положения в корпусе клапана, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление и расход. Питание на электромагниты 2 и 3 подводится посредством электрического тока, проходящего по кабелям. В случае отключения электроэнергии золотник можно перемещать вручную при помощи аварийных штифтов 5, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.

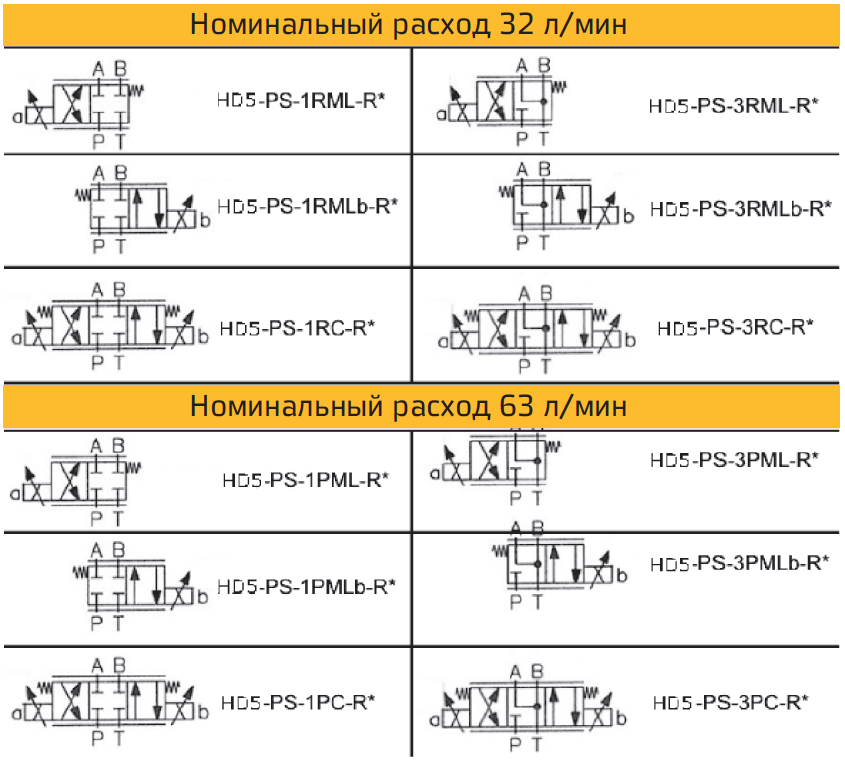

[3] Идентификация золотников и промежуточные положения

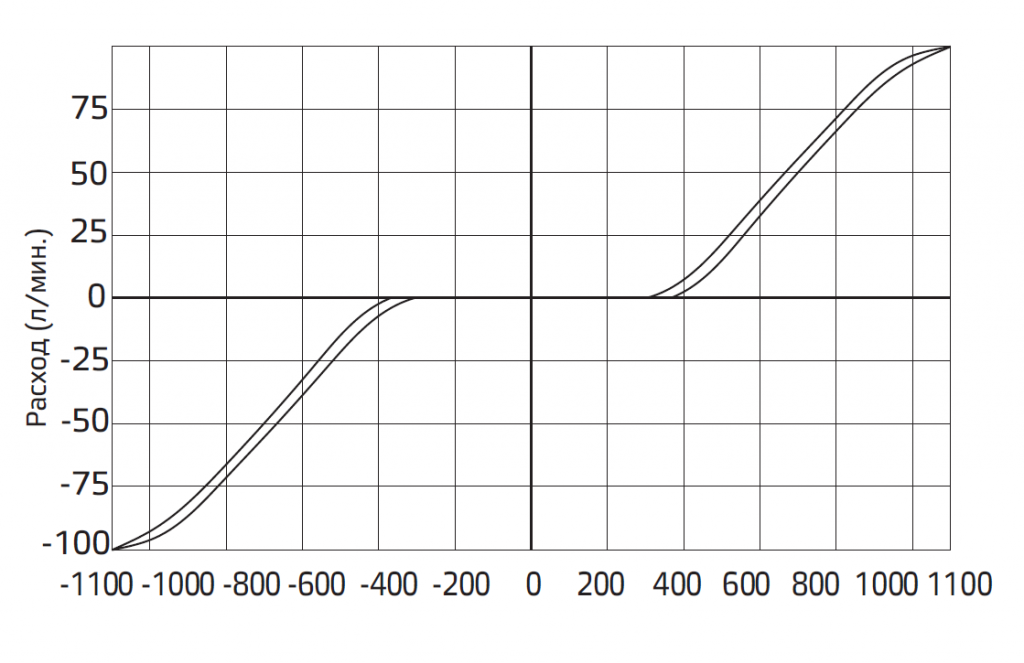

[5] Типовые графики

Измерено при Δp = 10 бар, ѵ = 32 мм2/с (156 SUS)

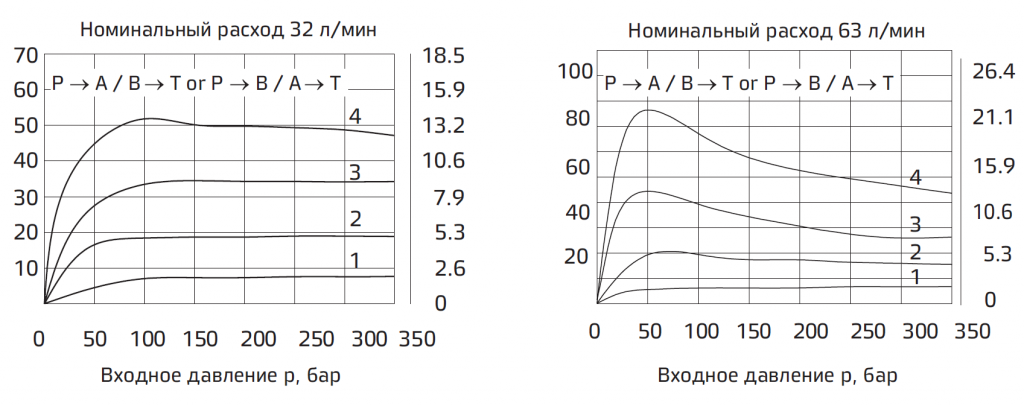

[4] Скорости потоков и перепады давлений

Для указанного значения ΔP в данном клапане скорости потоков пропорциональны току возбуждения. Для указанного тока возбуждения данного клапана скорости потоков увеличиваются с повышением ΔP до определенных пределов. Далее представлены типовые кривые пределов:

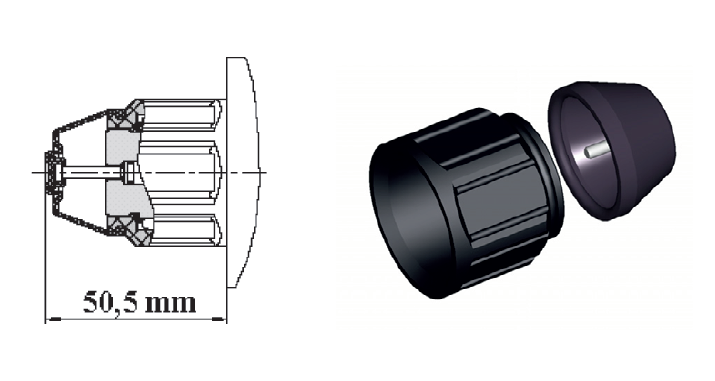

[5] Версия K: удлиненный аварийный штифт

Электромагнитные клапаны версии K оснащаются удлиненными аварийными приводными штифтами, выступающими за пределы самого электромагнита, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.

[6] Версия AK: удлиненный аварийный штифт и воздушные клапаны

Пропорциональные клапаны версии AK оснащаются удлиненными аварийными штифтами, которые включают клапаны стравливания воздуха для продувки воздуха из трубки электромагнита для упрощения запуска системы. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.

[7] Версия ZC: оцинкованные клапаны

Поверхности электромагнитных клапанов версии ZC полностью оснащены оцинкованным центральным корпусом и обеспечены защитой от любых типов коррозии, возникающей в результате воздействия солевой среды или других агрессивных химикатов. Толщина цинкового слоя на корпусе клапана: 10–15 мкм, на электромагнитах: 8–12 мкм.

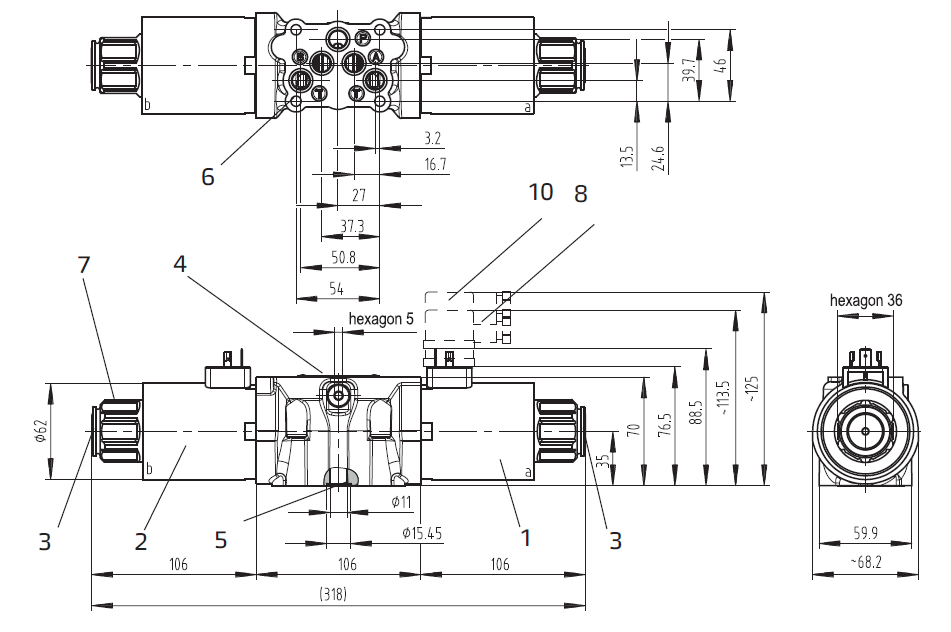

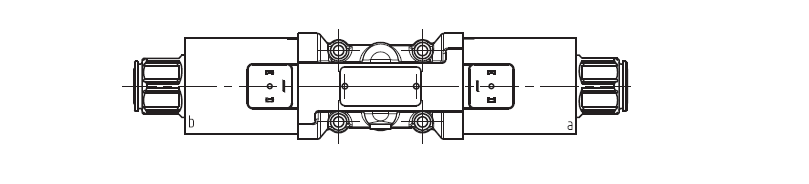

[8] Установочные размеры (мм)

Все клапаны HD5-PS-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. также первую страницу) и высоты клапанов. При сборке на монтажной плите клапаны HD5-PS-* должны крепиться 4-мя болтами (винты с шестигранным углублением согласно ISO 4762) M6х40 мм (или M6х**, в зависимости от количества модулей) класса 12,9 (ISO 898), затягиваемыми с применением крутящего момента 12 Нм. Особого внимания требует монтаж модулей компенсации давления с пропорциональными клапанами HD3-P. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнительных колец квадратного сечения типа QuadRing 12,42х1,68х1,68 мм.

[9] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах HD5-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
