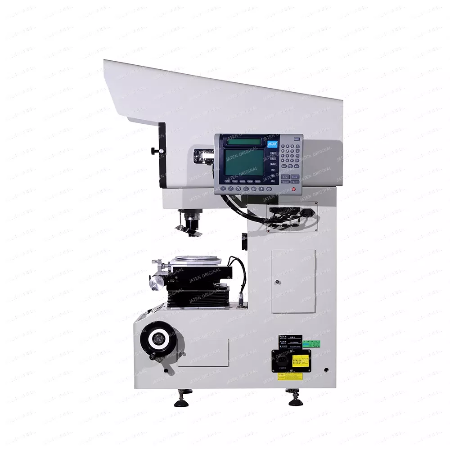

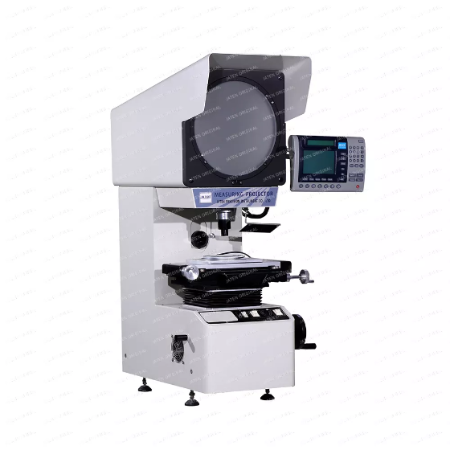

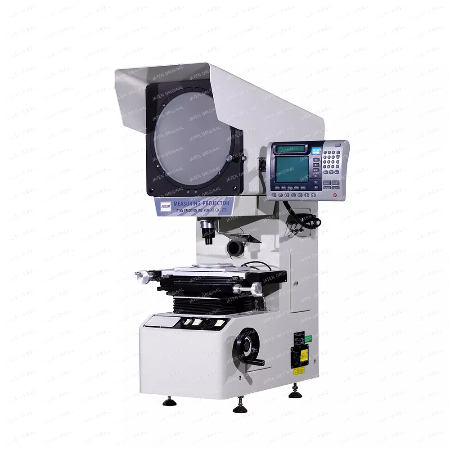

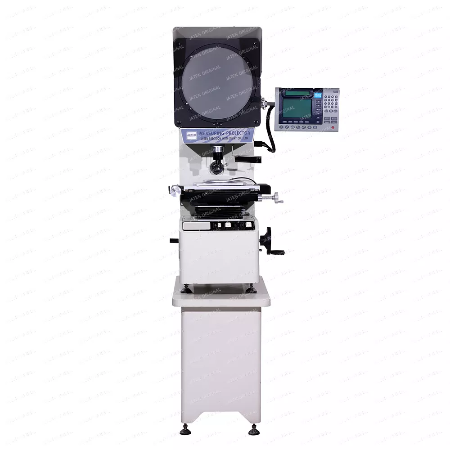

Проектор оптического профиля широко используется для измерения контуров изделий, таких как экструзия алюминия, штамповка, прецизионная пресс-форма и т. д.
Проектор оптического профиля также известен как оптический компаратор.
Измерение происходит любым из нескольких способов. Простейший способ заключается в том, что градуировки на экране, накладываясь на силуэт, позволяют зрителю измерить, как если бы по изображению была наложена четкая линейка.

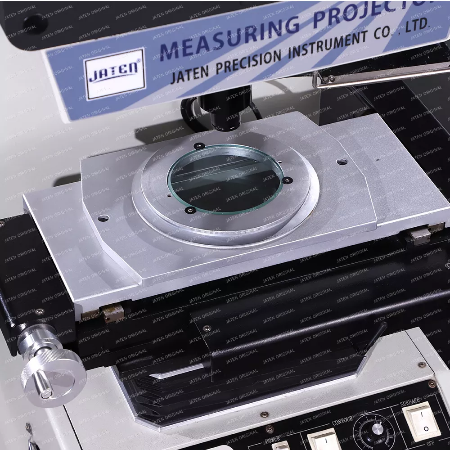

Другой способ заключается в том, что различные точки на силуэте выстраиваются в линию с сеткой в центральной точке экрана, одна за другой, путем перемещения предметного столика, на котором находится деталь, и цифровое считывание сообщает, как далеко предметный столик продвинулся, чтобы достичь этих точек. точки.
Наконец, наиболее технологически продвинутые методы включают в себя программное обеспечение, которое анализирует изображение и сообщает об измерениях. Первые два метода являются наиболее распространенными; третий новее и не так широко распространен, но его внедрение продолжается в эпоху цифровых технологий.
