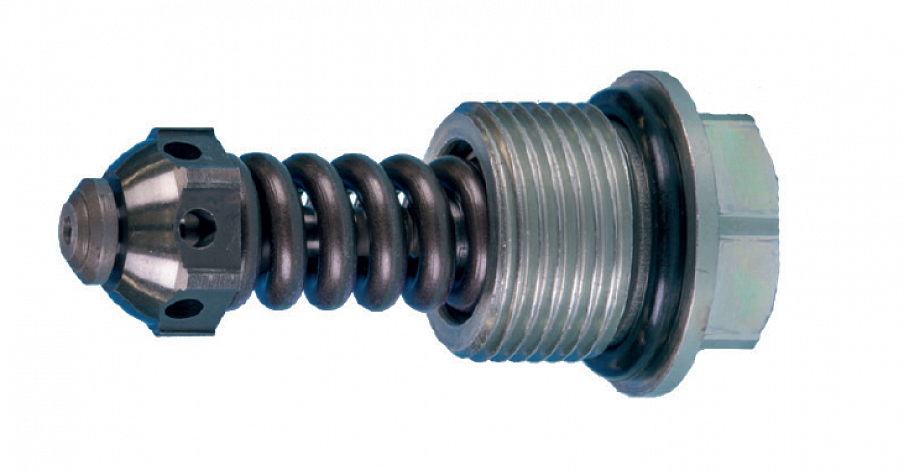

Клапан разработан как простой вставной картридж с функцией разгрузки давления и защиты от кавитации.
[1] Описание

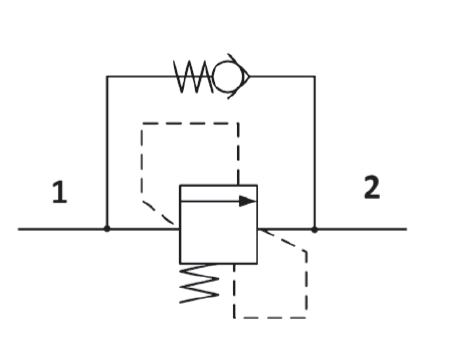

Когда давление на впуске 1 достигает установленного значения, тарелка начинает открывать проход в бак 2. Если на стороне 2 действует нагрузка, корпус клапана снова смещается к плавной пружине, открывая проход из линии 2 в линию 1.
[2] Код для заказа
(1)
(2)
(3)
(4)
CPR
—
LG38
⁄
—
(1) CPR: Противокавитационный клапан
(2) LG38:
(3) Диапазоны давления (бар):
6,3: 20–70 бар
12: 71–130 бар
20: 131–210 бар
25: 211–280 бар
32: 281–350 бар
40: 351–420 бар (4) Требуемое значение установки (бар)

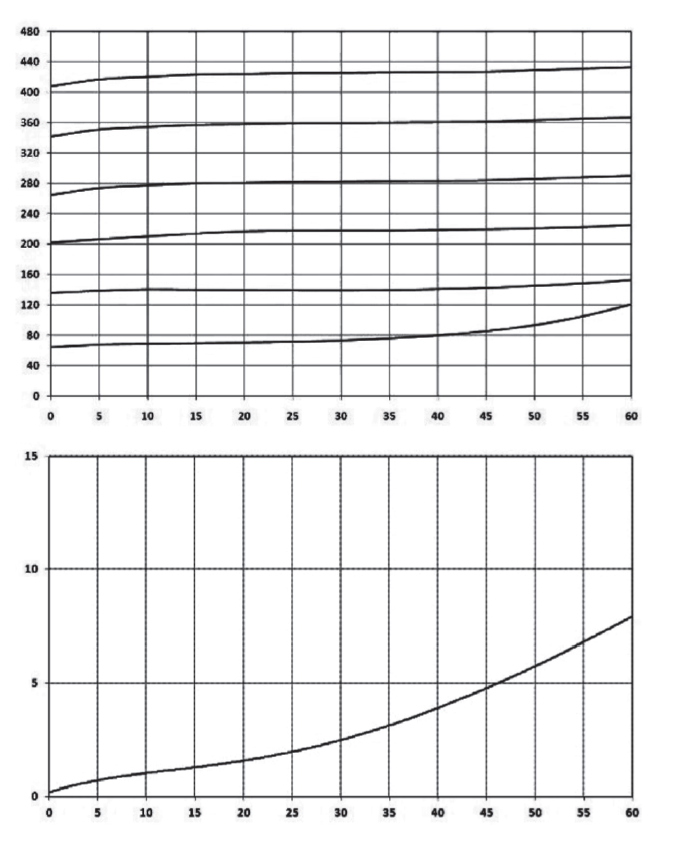

[3] Типовые графики
Макс. расход
60 л/мин
Макс. давление
420 бар (42 МПа)
Установочный момент затяжки
35-40 Нм
Масса
0,06 кг
