Дополнительные принадлежности для магнитных цилиндров серии A20, A23, A60, A63

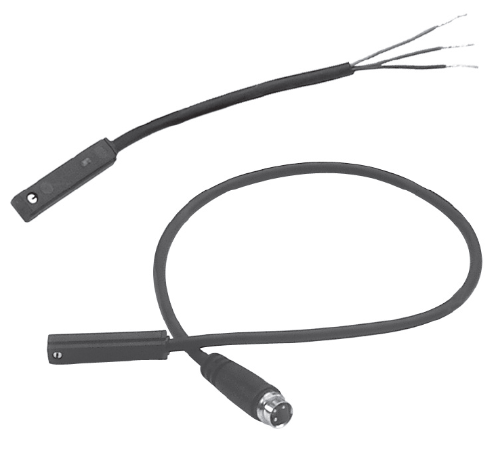

Магнитный датчик
Особенности
- Встроенный светодиодный индикатор.
-
Литой кабель с разделанным выводом и
-
быстроразъемным соединителем (QD).
-
Прямой монтаж, простота установки.
-
Варианты исполнения с язычковым
-
магнитоуправляемым контактом и без контакта.
Функция
Поршни данных цилиндров оснащены постоянным магнитом, который активирует датчики цилиндра при приближении к ним. После этого соответствующий переключатель подает электрический или пневматический сигнал.

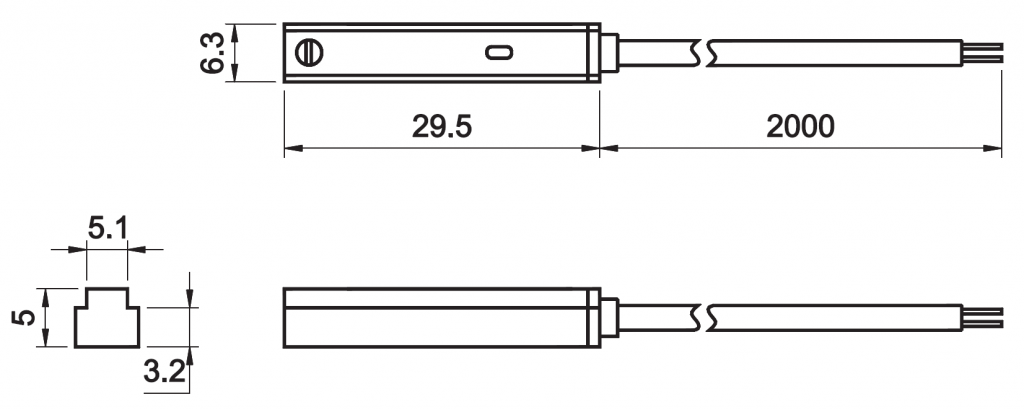

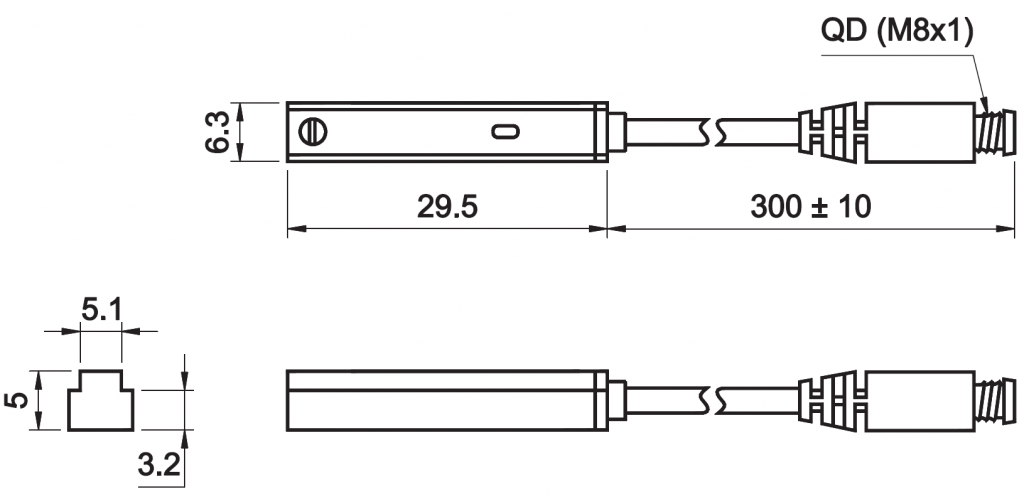

Присоединительные размеры

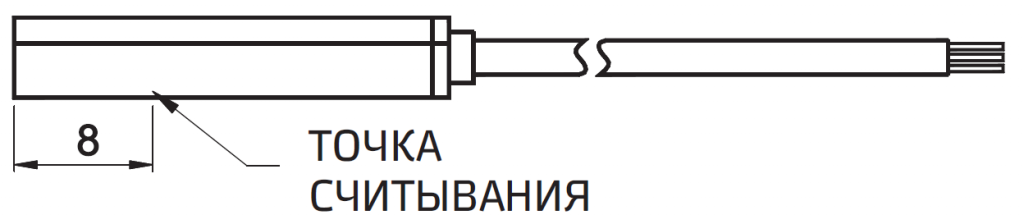

Магнитный датчик с разделанным выводом

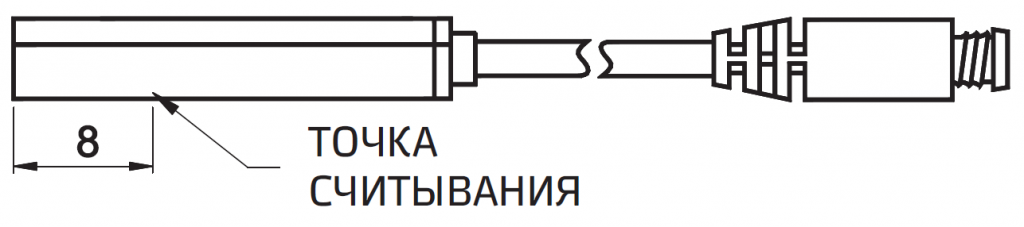

Магнитный датчик с быстроразъемным соединителем
Расстояние распознавания

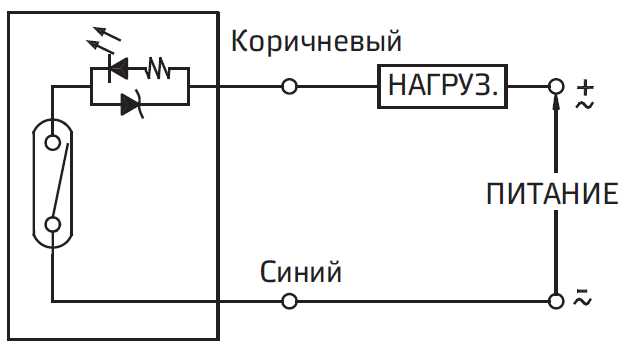

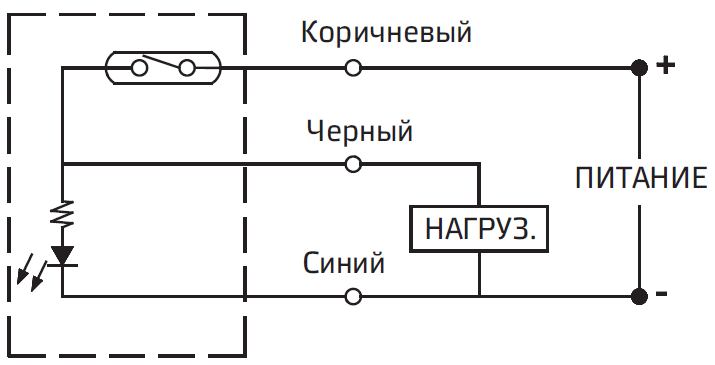

Герконовый выключатель с 2 или 3 проводами

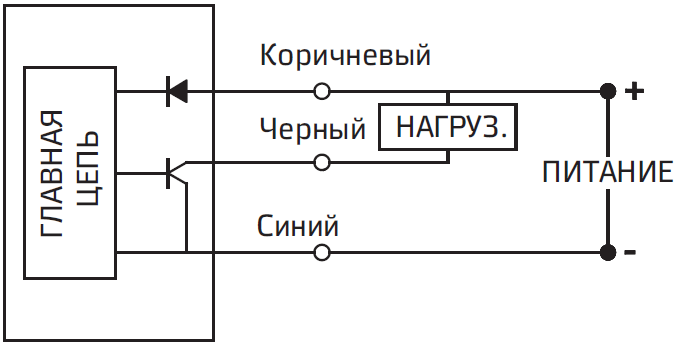

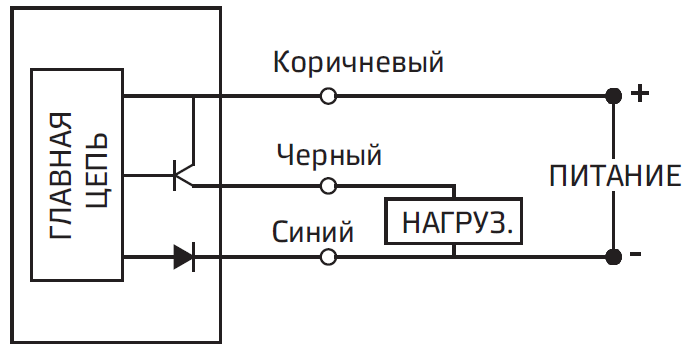

Бесконтактный выключатель
Электрическая схема быстроразъемного соединителя

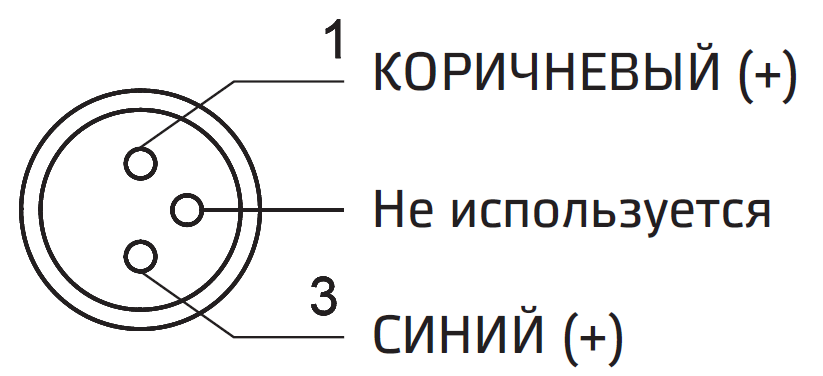

Электрическая схема двухжильного быстроразъемного соединителя

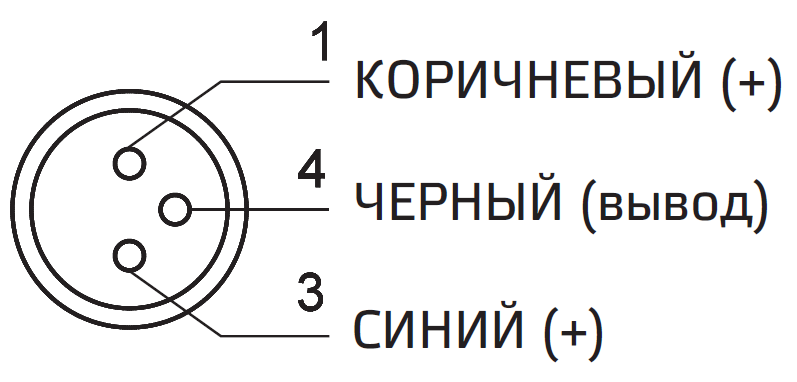

Электрическая схема трехжильного быстроразъемного соединителя
Код для заказа
AM40
|
|
|
|
Тип выключателя
|
Концевое соединение
|
0 — двухжильный герконовый датчик
1 — трехжильный герконовый датчик
2 — PNP датчик Холла
3 — NPN датчик Холла
|
FL-04 (разделанный вывод с кабелем длиной 2 метра)
QD-02 (быстроразъемный соединитель с кабелем длиной 300 мм)
|
Пример заказа: AM40-0-FL-04 (двухжильный герконовый датчик с разделанным выводом и кабелем длиной 2 метра)
