Встраиваемые 4-линейные электромагнитные клапаны золотникового типа, ¾”-16UNF-SAE 08/4 EV4**.34.* 20 л/мин – 25 МПа (250 бар)

Добавить в лист запросов запросить в один клик Заказать звонок

Cохранить в PDF

Распечатать

Описание
Технические характеристики

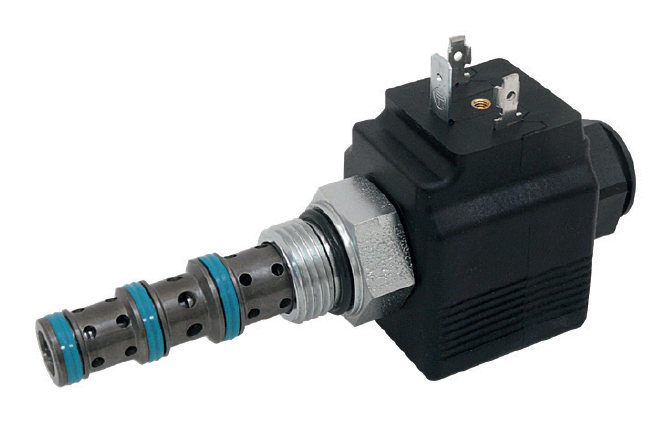

Направляющий 4-линейный, 2-позиционный клапан, золотникового типа.

[1] Описание

Предусмотрено две разных версии данного клапана, версия для облегченных режимов и для режимов высокой производительности. Версия для облегченных режимов может оснащаться пластиковыми катушками и металлическими катушками. Версия для режимов высокой производительности оснащается только металлическими катушками. Двойные кольцевые уплотнения обеспечивают эффективную и надежную герметизацию клапана.

[2] Код для заказа

(1)	(2)	(3)	(4)		(5)		(6)		(7)		(8)		(9)
EV		4		—	34	—		—		—		—

(1) EV: 4-линейный электромагнитный золотниковый клапан

(2) Тип клапана:

L: Для облегченных режимов
H: Для режимов высокой производительности

(3) 4-линейный клапан

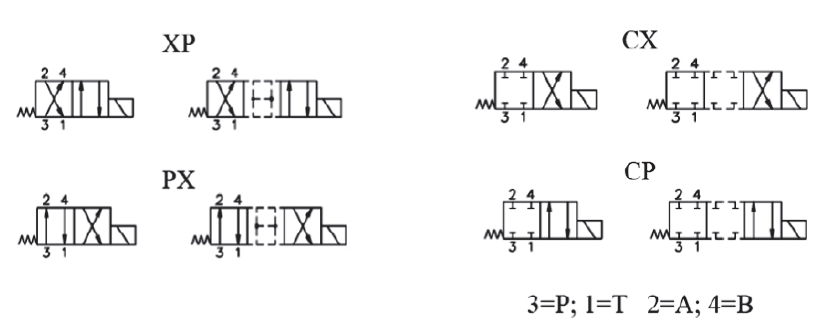

(4) Тип золотника

XP
PX
CX
CP

(5) 34: ¾”-16 UNF

(6) Варианты клапанов (см. 5):

03: Без устройства ручного управления
04: Устройство ручного управления штифтового типа (стандарт)
05: Устройство ручного управления винтового типа

(7) Электрическое напряжение и электромагнитные катушки

(см. 8):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)

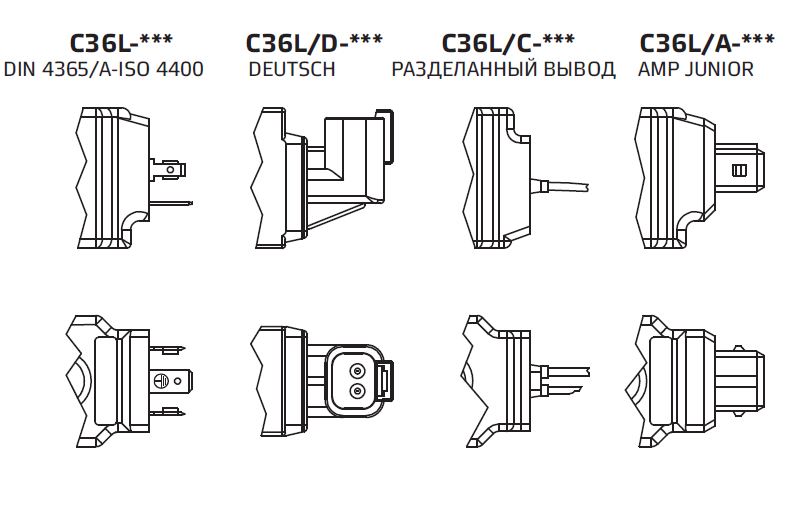

(8) Опции соединения катушки (см. 8):

Без обозначения: Стандартное соединение ISO 4400 / DIN 43650/A
C: Разделанный вывод
D: Deutsch (Немецкий стандарт)
A: AMP Junior

(9) Опции соединителей ISO 4400 / DIN 43650/A (см. 7):

B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор

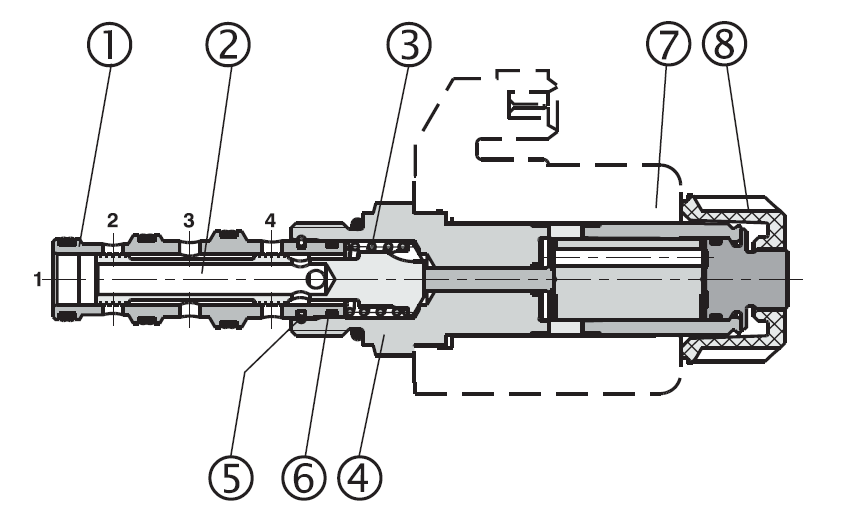

Облегченный режим

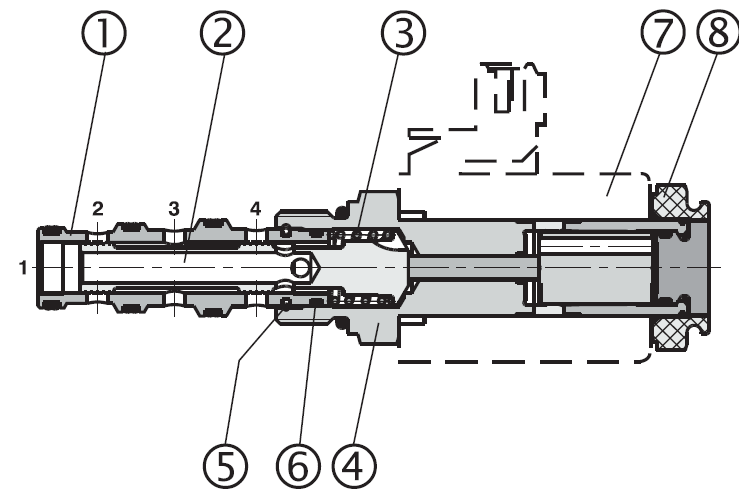

Режим высокой производительности

В состав встраиваемых 2-позиционных/4-линейных клапанов типа EV4*.34 входит втулка клапана 1, управляющий золотник 2, возвратная пружина 3 и приводной узел 4, который включает магнитные детали и винтовую секцию. Возбуждающая электрическая катушка 5 электромагнита крепится к узлу зажимной гайкой 6. Когда к катушкам подводится питание, магнитный подвижный якорь смещается и, посредством стержня, установленного внутри узла, перемещает управляющий золотник, создавая гидравлические соединения между портами 1, 2, 3 и 4.

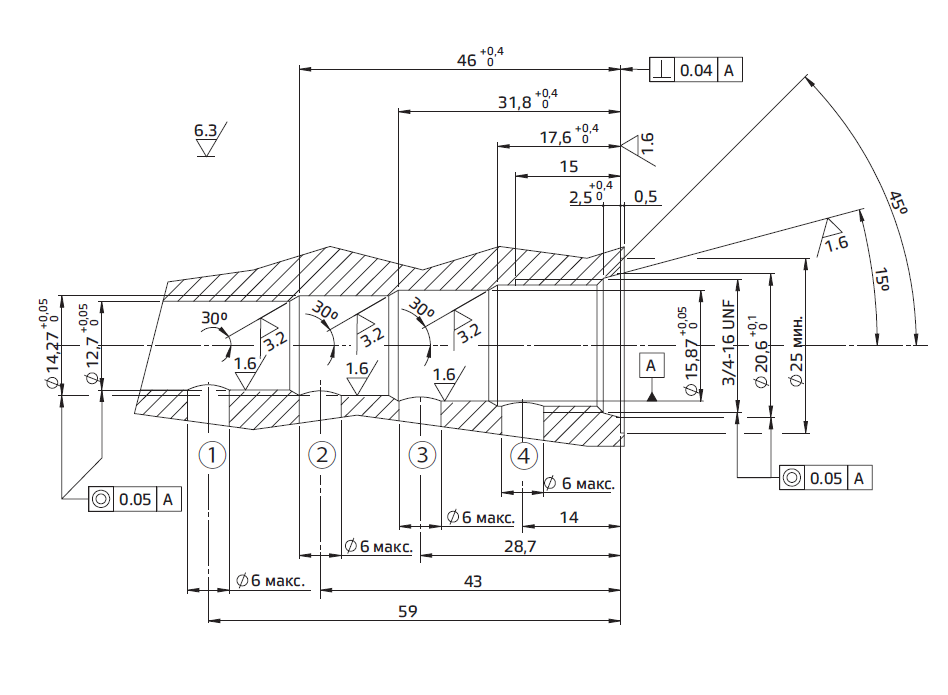

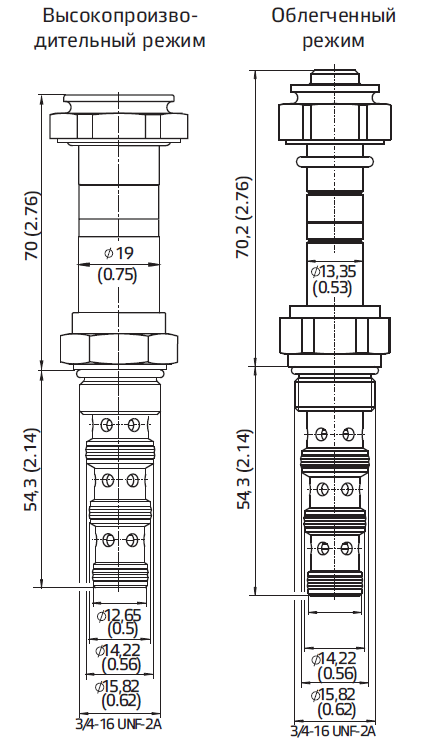

[3] Установочные размеры (мм)

Клапаны EV4*.34 устанавливаются в седло 3/4”- 16 UNF. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и путем зафиксируйте затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.

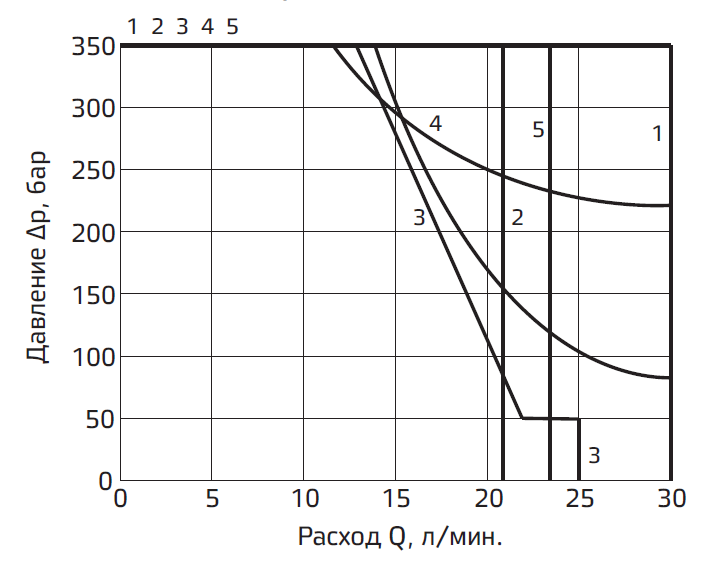

[4] Типовые графики

Облегченный режим

	Соединение	Направление.
1	CP	3->2, 4->1
2	CX	3->4, 2->1
3	PX	3->2, 4->1
4	PX	3->4, 2->1
4	XP	3->4, 2->1

Высокая производительность

	Соединение	Направление.
1	CX	3->4, 2->1
2	CP	3->2, 4->1
3	PX	3->2, 4->1
4	XP	3->4, 2->1
5	XP	3->2, 2->1
1	PX	3->4, 2->1

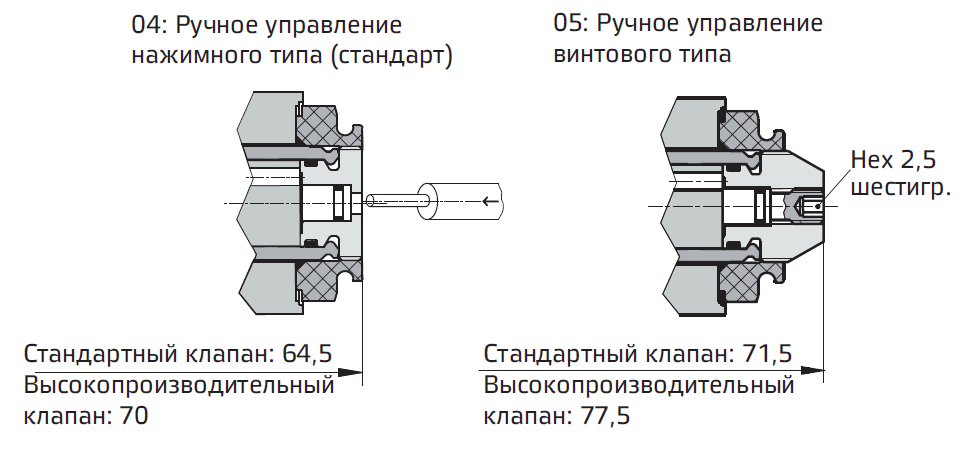

[5] Варианты ручного управления

[6] Соединители

Стандартные катушки совместимы с соединителями KA-132 (см. таблицу); для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:

1 = 12 B – 24 B 2 = 115 B 3 = 230 B

Энергосберегающие соединители - опция ES – уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек – см. таблицу KA-ES.

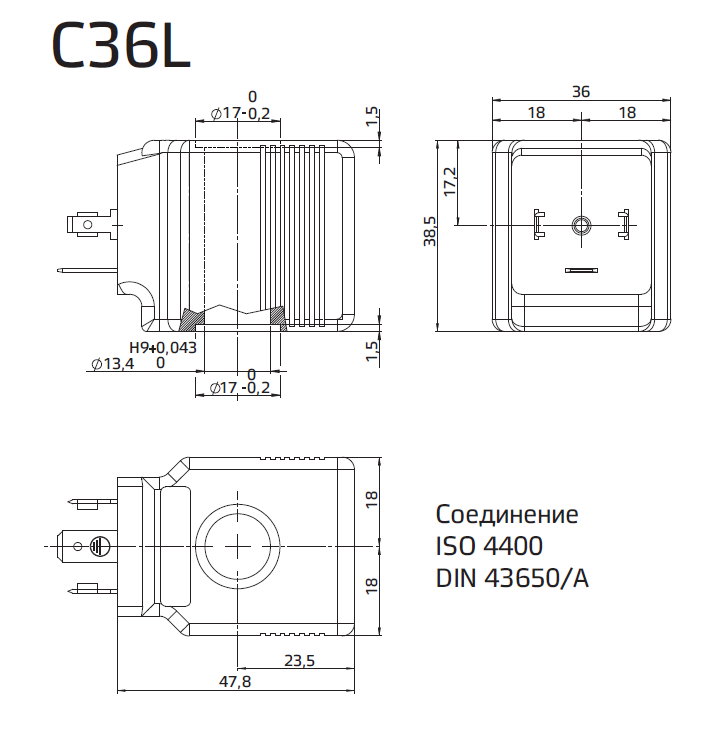

[7] Катушки типа C30 (ø13 мм – 18 Вт)

Катушка	Напряжение постоянного/ выпрямленного переменного тока	Номинальный ток (А)	Сопротивление при 20 °C (0м)	Номинальная мощность (ВТ)	Класс изоляции
C36-012C	V 12 DC	1,9	6,3	22,8	H
C36-024C	V 24 DC	0,95	25,6	22,5
C36-024R	V 24 RAC	1,05	20,2	23
C36-048C	V 48 DC	0,47	102	22,6
C36-110R	V 110-115RAC	0,23	420	22,9
C36-220R	V 220-230 RAC	0,11	1720	22,3

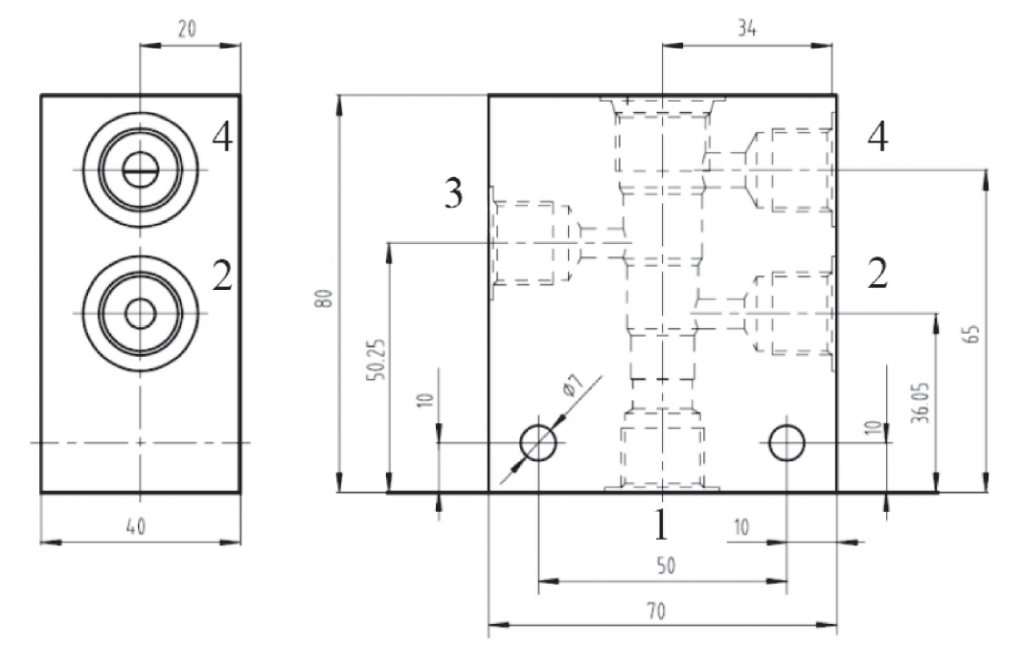

[8] Корпус линейного монтажа

Корпус линейного монтажа	Порты	Материал	Масса
LAB-34-4/38	3/8” BSP	Алюминиевый сплав	0,48 кг

Макс. номинальное давление	25 МПа (250 бар)	Электрические характеристики Данные электромагнитные клапаны, как правило, оснащаются катушками типа C36, питание к которым подводится от источника постоянного или переменного тока. Катушки типа C36-*C работают от источника питания постоянного тока VDC. Катушки типа C36-R работают от источника питания выпрямленного переменного тока (RAC) V*AC, посредством двухполупериодного мостового выпрямителя, встроенного в соединитель. Катушки типа C36, как правило, используются с соединителями ISO 4400 / DIN 43650/A. Информацию о катушках с другим соединением с источником питания см. в таблице C30/36.
Номинальный расход	16 л/мин
Макс. рекомендуемый расход	20 л/мин
Размеры и установка	см. 4
Рабочий цикл	ED 100%
Масса (без катушки)	0,20 кг
