Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Наличие широкого выбора монтажных плит.
- Широкий диапазон напряжений.

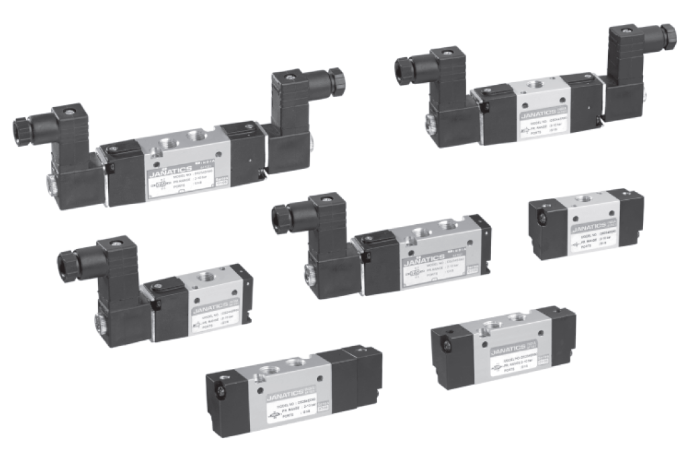

3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом
№ для заказа
|
DS234SR60
|
DS244SR60
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс
* Для определения кода для заказа необходимо добавить напряжение. См. стр. 179.
3/2 Пневмораспределитель бистабильный с электромагнитным управлением
№ для заказа
|
DS234SS60
|
DS244SS60
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс
5/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом
№ для заказа
|
DS254SR60
|
Обозначение
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
Для определения номера заказа необходимо добавить напряжение. См. страницу № 179.
5/2 Бистабильный пневмораспределитель с электромагнитным управлением
№ заказа
|
DS254SS60
|
Обозначение
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
5/3 Пневмораспределитель с электроуправлением и пружинным возвратом в среднее положение
№ заказа*
|
DS264SC60
|
DS274SC60
|
DS284SC60
|
Тип
|
Закрытый центр
|
Открытый центр
|
Нагруженный центр
|
Обозначение
|
|
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 179
3/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом
№ заказа*
|
DS234ER60
|
DS244ER60
|
Тип
|
Закрытый центр
|
Нормально закрытый
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс, 14 — внешний управляющий клапан
3/2 Пневмораспределитель с двусторонним пневматическим управлением
№ заказа*
|
DS234EE60
|
DS244EE60
|
Тип
|
Закрытый центр
|
Нормально закрытый
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс, 14, 12 — внешний управляющий клапан
5/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом
№ заказа*
|
DS254ER60
|
Обозначение
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14 — внешний управляющий клапан
5/2 Пневмораспределитель с двусторонним пневматическим управлением
№ заказа*
|
DS254EE60
|
Обозначение
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — внешний управляющий клапан
5/3 Пневмораспределитель с двусторонним пневматическим управлением и пружинным возвратом в среднее положение
№ заказа*
|
DS264EC60
|
DS274EC60
|
DS284EC60
|
Тип
|
Закрытый центр
|
Открытый центр
|
Нагруженный центр
|
Обозначение
|
|
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — внешний управляющий клапан
Плиты
Плита — тип M051 (для клапанов 3/2)
Кол-во клапанов
|
L
|
L1
|
№ для заказа
|
2 клапана
|
49
|
65
|
M0510102
|
4 клапана
|
87
|
103
|
M0510104
|
6 клапанов
|
125
|
141
|
M0510106
|
8 клапанов
|
163
|
179
|
M0510108
|
Плита — тип M003 (для клапанов 5/2, 5/3)
Кол-во клапанов
|
L
|
L1
|
№ для заказа
|
2 клапана
|
49
|
65
|
M0030102
|
4 клапана
|
87
|
103
|
M0030104
|
6 клапанов
|
125
|
141
|
M0030106
|
8 клапанов
|
163
|
179
|
M0030108
|
Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)
Кол-во клапанов
|
L
|
L1
|
№ для заказа
|
2 клапана
|
68
|
114
|
M0040102
|
4 клапана
|
108
|
154
|
M0040104
|
6 клапанов
|
148
|
194
|
M0040106
|
8 клапанов
|
188
|
234
|
M0040108
|
Примечание: при монтаже компактных клапанов на плиту типа M004 используйте только глушители AS0160
Принадлежности клапанов серии DS2 1/8’’
Плита-заглушка для плиты типа M051
№
|
Позиция
|
Количество
|
№ для заказа
|
1
|
Плита- заглушка
|
1
|
A4C07
|
2
|
Винт — M3x8
|
2
|
Область применения
Плиту-заглушку можно использовать для заглушения неиспользуемого места в плите. Например, если требуется установить только 5 клапанов на плиту № M0510106, шестое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).
Крышка в сборе для плиты типа M003
№
|
Позиция
|
Количество
|
№ для заказа
|
1
|
Плита- заглушка
|
1
|
A4C06
|
2
|
Винт — M3x8
|
2
|
Область применения
Плиту-заглушку в сборе можно испо льзовать для заглушения неиспользуемого места на плите.
Например, если требуется установить только 7 клапанов на плиту № M0030108, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).
Крышка в сборе для плиты типа M003
Позиция
|
№ для заказа
|
Пробка
|
A4C08
|
Область применения
Пробку можно использовать для заглушения неиспользуемого места плите. Например, если
требуется установить только 5 клапанов на плиту № M0040106, шестое место можно заглушить и
сделать холостым с помощью пробки (см. рисунок выше).
Порядок заказа
1. Электромагнитный клапан + «разъем без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с кодом модели для обозначения необходимого напряжения
A
|
220 B
|
AC
|
|
Q
|
110 B
|
DC
|
B
|
110 B
|
AC
|
S
|
48 B
|
DC
|
D
|
48 B
|
AC
|
W
|
24 B
|
DC
|
G
|
24 B
|
AC
|
R
|
12 B
|
DC
|
Пример:
а. Код для заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и кабелем PG — DS244SR60-W.
б. Код для заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и литым кабелем — DS244SR60-W1.
2. Электромагнитный клапан + «разъем со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте коды из приведенных ниже соответствующих таблиц.
|
|
|
|
Напряжение
|
Цвет корпуса и индикация
|
Цвет светодиода
|
Тип соединения
|
A
|
220 B AC
|
TO
|
|
R
|
Красный
|
0
|
Кабельн. ввод PG
|
G
|
24 B AC
|
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение питания
|
W
|
24 B DC
|
T1
|
|
1
|
Литой кабель
(длиной 2 метра)
|
|
|
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение питания,
плюс варистор для защиты от перенапряжения
источника и нагрузки
|
Пример:
Код для заказа нормально закрытого электромагнитного клапана 3/2 (1/8 дюйма) с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS244SR60-WT1R1.
Код для заказа запасной катушки
Катушка (без разъема)
|
Код для заказа
|
Напряжение
|
AC
|
DC
|
220
|
AC34A
|
- н/п -
|
110
|
AC34B
|
DC36Q
|
48
|
AC34D
|
DC36S
|
24
|
AC34G
|
DC36W
|
12
|
- н/п -
|
DC36R
|
