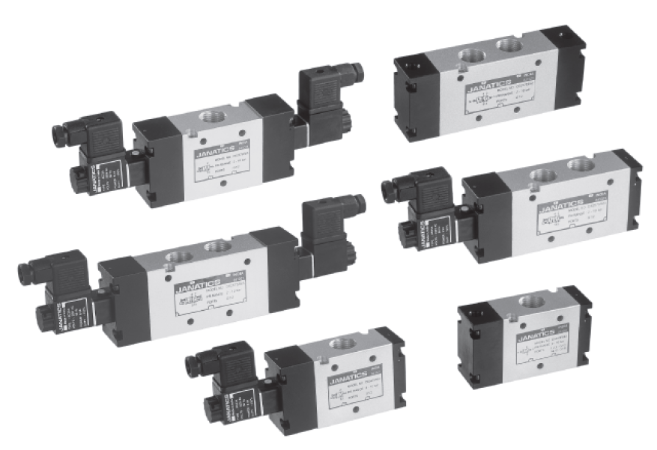

Компактный клапан G1/2 Серия DS2 (199-207)

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Компактный клапан G1/2 Серия DS2 (199-207)

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Особенности

3/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом

№ для заказа	DS237SR63	DS247SR63
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 207.

3/2 Пневмораспределитель с двусторонним электромагнитным управлением

№ для заказа	DS237SS63	DS247SS63
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс

5/2 Пневмораспределитель с электромагнитным управлением и пружинным возвратом

№ для заказа	DS257SR63
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 207.

5/2 Пневмораспределитель с двусторонним электромагнитным управлением

№ заказа	DS257SS63
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

5/3 Пневмораспределитель с двусторонним электромагнитным управлением и пружинным возвратом в среднее положение

№ заказа*	DS267SC63	DS277SC63	DS287SC63
Тип	Закрытый центр	Открытый центр	Нагруженный центр
Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
* Для определения номера заказа необходимо добавить напряжение. См. страницу № 207

3/2 Пневмораспределитель с пневмоуправлением и пружинным возвратом

№ заказа*
DS237ER63
DS247ER63

Тип
Нормально открытый
Нормально закрытый

Обозначение

1 — впуск, 2 — выпуск, 3 — сброс, 14 — пневмоуправление

3/2 Пневмораспределитель с двусторонним пневмоуправлением

№ заказа*	DS237EE63	DS247EE63
Тип	Нормально открытый	Нормально закрытый
Обозначение

1 — впуск, 2 — выпуск, 3 — сброс, 14,12 — пневмоуправление

5/2 Пневмораспределитель с пневматическим управлением и пружинным возвратом

№ заказа*
DS257ER63

Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс,14 — пневмоуправление

5/2 Пневмораспределитель с двусторонним пневматическим управлением

№ заказа*
DS257EE63

Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс,14, 12 — пневмоуправление

5/3 Пневмораспределитель с двусторонним пневматическим управлением и пружинным возвратом в центральное положение

№ заказа*
DS267EC63
DS277EC63
DS287EC63

Тип
Блокируемый
Со сбросом
С питанием

Обозначение

1 — впуск, 2, 4 — выпуск, 3, 5 — сброс, 14, 12 — пневмоуправление

Плиты для компактного клапана

Плита — тип M051 (для клапанов 3/2)

Кол-во клапанов	L	L1	№ для заказа
2 клапана	86	107	M0510602
4 клапана	158	179	M0510604
6 клапанов	230	251	M0510606
8 клапанов	302	323	M0510608

Плита — тип M003 (для клапанов 5/2, 5/3)

Кол-во клапанов
L L1 № для заказа

2 клапана
86 107 M0030602
4 клапана
158 179 M0030604

6 клапанов
230 251 M0030606

8 клапанов
302 323 M0030608

Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)

Кол-во клапанов
L № для заказа

2 клапана
132 M0040402

4 клапана
204 M0040404

6 клапанов
276 M0040406

8 клапанов
348 M0040408

Примечание: при монтаже компактных клапанов 3/2 на плиту типа M004 используйте только демпферы ASC0163, ASR0163

Принадлежности для компактных клапанов

Плита-заглушка для плиты типа M051

№
Позиция
Количество
№ для заказа

1 Плита- заглушка
1 A4C05

2 Винт — M4x15
2

Область применения

Крышку в сборе можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 7 клапанов на плиту № M0510608, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше)

Плита-заглушка для манифольда типа M003

№	Позиция	Количество	№ для заказа
1	Плита- заглушка	1	A4C04
2	Винт — M4X15	2	A4C04

Область применения

Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например,если требуется установить только 7 клапанов на плиту № M0030608, восьмое место можно заглушить
и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).

Заглушка для плиты типа M004

Изделие	№ для заказа
Заглушка	A4C09

Область применения

Заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 5 клапанов на плиту № M0040406, шестое место можно заглушить и сделать холостым с помощью заглушки (см. рисунок выше)

Порядок заказа

1. Электромагнитный клапан + «разъемы без светодиодного индикатора»

При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения

A	220 B	AC	Q	110 B	DC
B	110 B	AC	S	48 B	DC
D	48 B	AC	W	24 B	DC
G	24 B	AC	R	12 B	DC

Пример:

а. Номер заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и кабелем PG — DS247SR63-W .
б. Номер заказа нормально закрытого электромагнитного клапана 3/2 с одной катушкой 24 В пост. тока и литым кабелем — DS247SR63-W1 .

2. Электромагнитный клапан + «разъемы со светодиодным индикатором»

При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.


Напряжение		Цвет корпуса и индикация		Цвет светодиода		Тип соединения
A	220 B AC	TO		R	Красный	0	Кабельн. ввод PG
G	24 B AC		Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания
W	24 B DC	T1				1	Литой кабель (длиной 2 метра)
			Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки

Пример:

Код для заказа нормально закрытого электромагнитного клапана 3/2 (1/2 дюйма) с разъемами 24 В пост. тока, оснащенными светодиодами, с прозрачным корпусом, биполярным светодиодом и варистором, красным светодиодом с литым кабелем: DS247SR63-WT1R1..

Код для заказа запасной катушки

Катушка (без разъема)	Код для заказа
Напряжение	AC	DC
220	AC23A	- н/п -
110	AC23B	DC24Q
48	AC23D	DC24S
24	AC23G	DC24W
12	- н/п -	DC24R

Модель	DS2
Тип	3/2 5/2 5/3
Конструкция	Золотниковый
Размер отверстия	Впуск, выпуск, сброс — G1/2, внешнее пневмоуправление — G1/8
Среда	Сжатый воздух — сухой фильтрованный, воздушно-масляная
Диапазон рабочего давления	2-10 бар
Давление в управляющем канале (модель ER)	2–4 бар
Рекомендуемое масло для смазки	ISO VG32
Температура окружающего воздуха/среды	5–60° C
Расход @ (л/мин)*	3500 л/мин
Материалы конструкции	Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк

Электрические характеристики
Ширина катушки	22 мм
Напряжение (V) ±10%	AC (50 Гц) — 24, 48, 110, 220
	DC — 12, 24, 48, 110
Потребляемая мощность	AC — 6 ВА, DC — 5 Вт
Рабочий цикл	Непрерывный
Класс изоляции	Класс F
Тип защиты обмотки	IP65

@ Давление на входе 6 бар и перепад давления 1 бар
