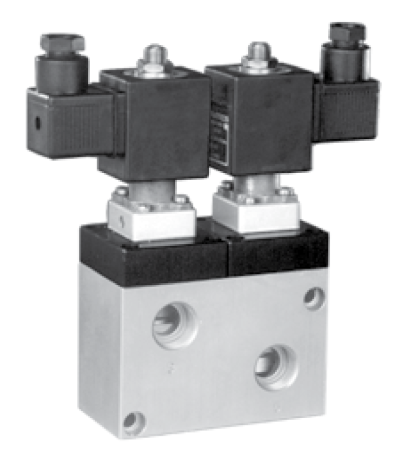

Особенности

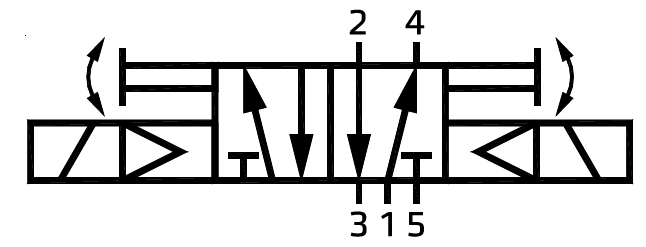

- Клапан тарельчатого типа с управляемой диафрагмой.
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Ручное управление (шлицевое).
- Бесшумная работа.
- Хорошие расходные характеристики

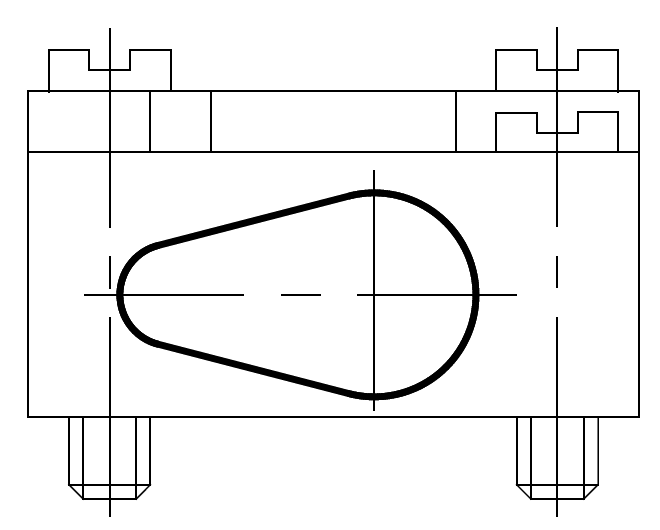

Перечень запасных частей
№
|
Катушка (без разъема)
|
Код для заказа
|
Напряжение
|
AC
|
DC
|
1
|
220
|
AC 11A
|
- н/п -
|
110
|
AC 11B
|
DC 12Q
|
48
|
AC 11D
|
DC 12S
|
24
|
AC 11G
|
DC 12W
|
12
|
- н/п -
|
DC 15R
|
2
|

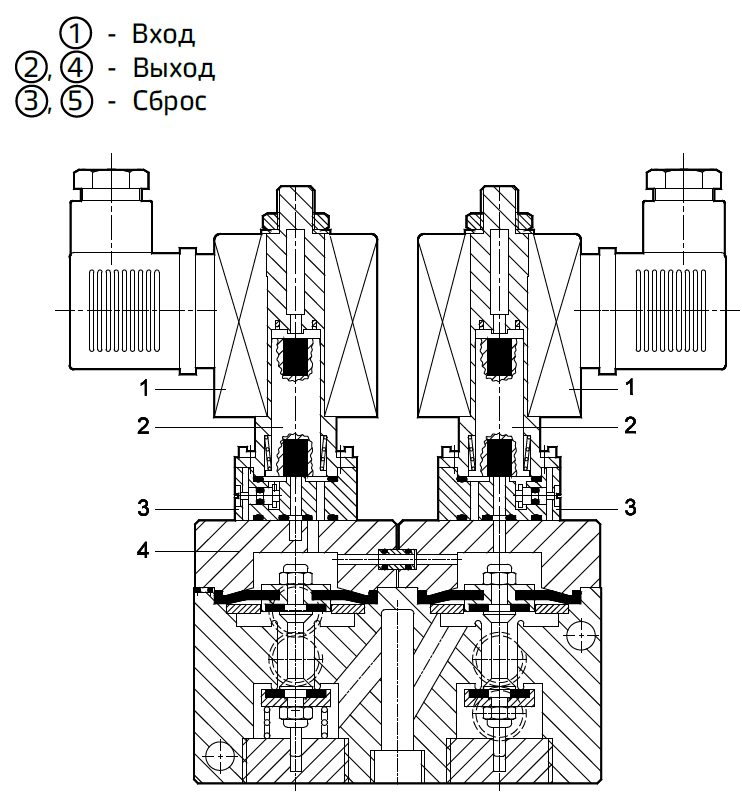

Сердечник включает в себя:
1. Стержень
2. Основную пружину
|
SSA0311
|
SSA0711
|
3
|
Пилотный клапан (без катушки)
Включает в себя:
1. Электромагнитный клапан
2. Винты — 2 шт.
3. Уплотнительные кольца — 2 шт.
|
E24001-A
|
E24001-D
|
|
Комплект уплотнений
состоит из всех резиновых элементов
для главного клапана (4)
|
SK5632
|
Внимание!
A. Для обеспечения надлежащего функционирования

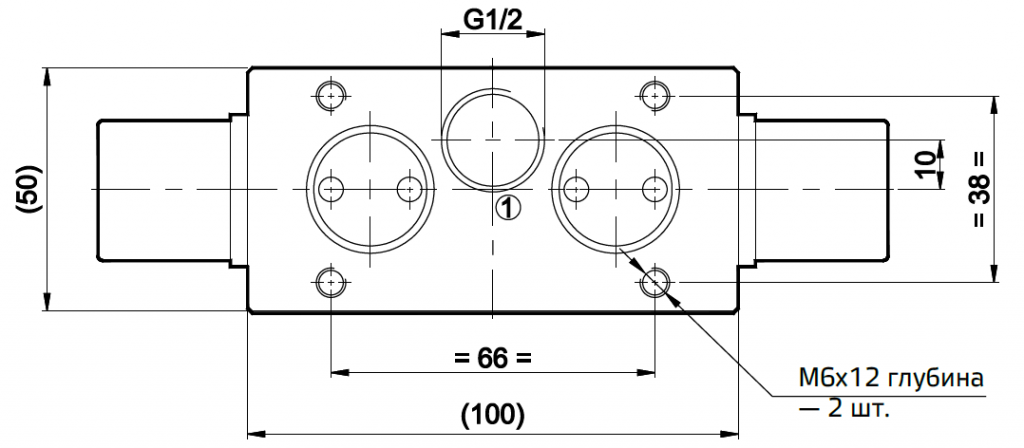

1. Убедитесь, что входное отверстие подключено к трубе источника сжатого воздуха с минимальным диаметром 6 мм.
2. Сброс не должен ограничиваться.
B. Функция режима ожидания
Если клапан работает, он будет находиться в состоянии ожидания даже при отсутствии питания, при условии, что давление на впуске составит выше 2 бар.
C. Катушку переменного тока (АС) не следует использовать на клапане с катушкой постоянного тока (DC) и наоборот.
Код для заказа
1. Электромагнитный клапан + «разъем без светодиодного индикатора»
При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели
для обозначения необходимого напряжения катушки
A
|
220 B
|
AC
|
|
Q
|
110 B
|
DC
|
B
|
110 B
|
AC
|
S
|
48 B
|
DC
|
D
|
48 B
|
AC
|
W
|
24 B
|
DC
|
G
|
24 B
|
AC
|
R
|
12 B
|
DC
|
Пример:
a. Код для заказа нормально закрытого клапана непрямого действия 3/2 с катушкой 24 В пост. тока — EL14615-W.
б. Код для заказа нормально закрытого клапана непрямого действия 3/2 с катушкой 24 В пост. тока и литым кабелем — EL14615-W1.
2. Электромагнитный клапан + «разъем со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемами, оснащенными светодиодными индикаторами, указывайте номера из приведенных ниже соответствующих таблиц.
|
|
|
|
Напряжение
|
Цвет корпуса и индикация
|
Цвет светодиода
|
Тип соединения
|
A
|
220 B AC
|
TO
|
|
R
|
Красный
|
0
|
Кабельн. ввод PG
|
G
|
24 B AC
|
Прозрачный корпус с биполярным светодиодным
индикатором,подтверждающим напряжение питания
|
W
|
24 B DC
|
T
|
|
1
|
Литой кабель
(длиной 2 метра)
|
|
|
Прозрачный корпус с биполярным светодиодным
индикатором, подтверждающим напряжение
питания, плюс варистор для защиты от
перенапряжения источника и нагрузки
|
Пример:
Код для заказа 3 / 2 нормально закрытого клапана непрямого действия с разъемом 24 В пост. тока, оснащенным светодиодом, с прозрачным корпусом, биполярным светодиодом и варистором с литым кабелем: EL14615-WT1R1.
Пример
|
Ручной регулятор кнопочный
|
Код для заказа нормально закрытого клапана непрямого
действия 3 / 2 с катушкой 24 В пост. тока — EL14615W
со шлицевым ручным регулятором (стандартная модель).
|
Номер заказа нормально закрытого клапана непрямого
действия 3 / 2 с катушкой 24 В пост. тока — EL14615W-
K – с кнопочным ручным регулятором.
|

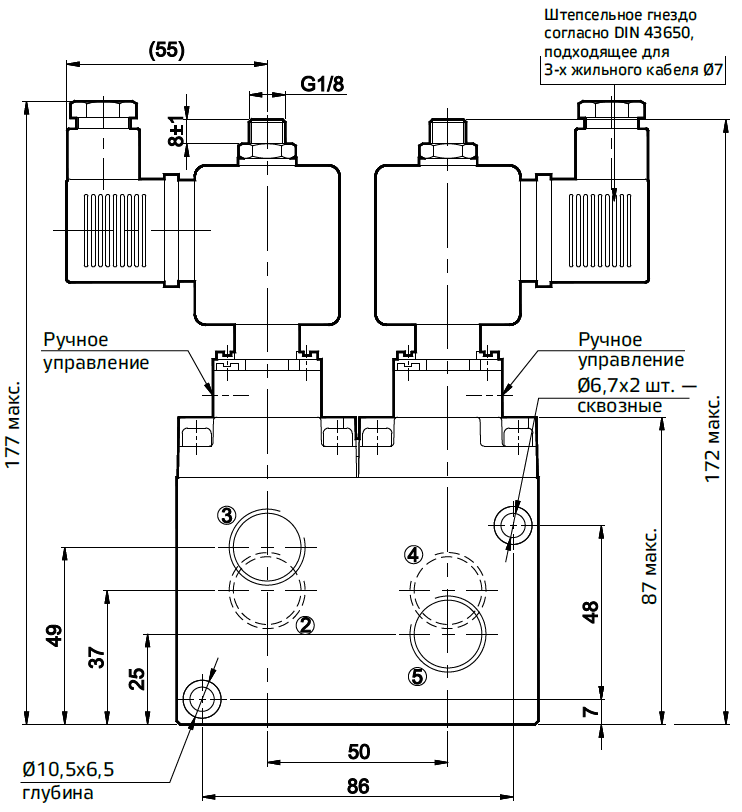

Ручной регулятор шлицевой
|
Ручной регулятор кнопочный
|
