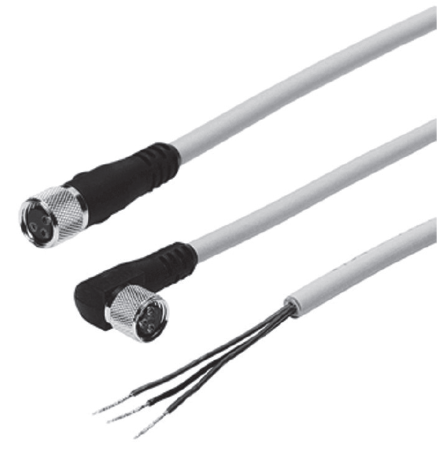

Гнездо с кабелем используется для подключения магнитных датчиков с быстроразъемным соединителем для быстрого отключения и подключения магнитных датчиков.

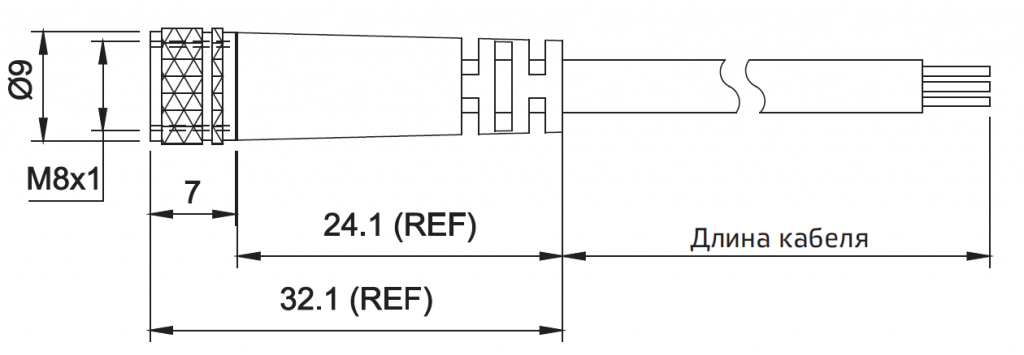

Прямой

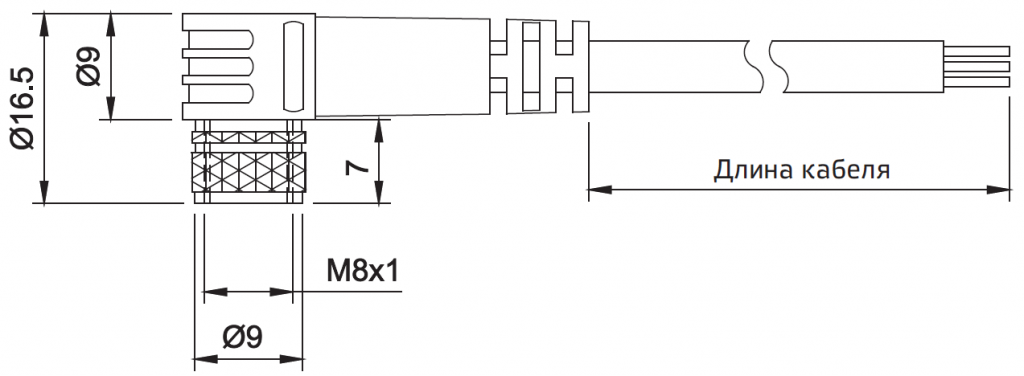

Угловой
Код для заказа
AC100
M8
3
PUR
Присоединительный
размер
Разводка выводов
Тип соединения
Материал оболочки
Длина кабеля
М8 — М8х1
3 — 3 контакта
S — прямой
L — угловой
PUR — полиуретан
2M — 2 метра 5M — 5 метров
Порядок заказа AC100-M83S-PUR-2M (прямой разъем с кабелем длиной 2 метра).
Разводка выводов гнезда
Цвета проводника
1: коричневый 3: синий 4: черный
Тип кабеля
PUR (полиуретан)
Цвет гнезда
Черный
Характеристики
Стойкость к воздействию масел и истиранию, робототехническая марка
Разъем
Корпус из маслостойкого полипропилена (ПП), с нейлоновым держателем контактов
Контакты
Позолоченная латунь
Контргайка
Латунная, никелированная
Электрические параметры
120 В AC/DC 3 А макс.
Проводники
3 x 24 AWG / 0,22 мм2 , с высокой гибкостью при скручивании, с самозатухающей ПВХ-изоляцией, 300 В
Температура
от -20 до +80° C
Класс защиты
IP67 / NEMA 6 (только в полностью заблокированном положении)
