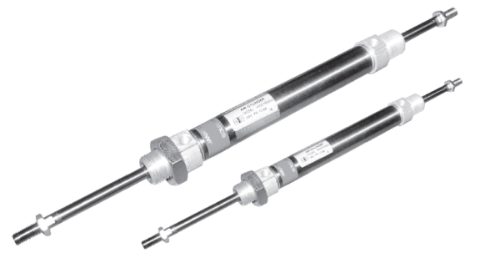

Пневматические цилиндры двойного действия с двусторонним штоком (Ø12–25 мм) Согласно требованиям стандартов ISO 6432 / CETOP RP52P
Особенности
- Эластомерный демпфер на обоих концах.
- Большой выбор креплений.
- Низкое трение.
- Длительный срок службы.
Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр
поршня Ø
(в мм)
|
Ø штока
(в мм)
|
Рабочее давление в бар
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
6
|
15
|
22
|
30
|
38
|
46
|
53
|
61
|
68
|
76
|
16
|
6
|
31
|
46
|
62
|
78
|
94
|
108
|
124
|
140
|
156
|
20
|
8
|
47
|
71
|
95
|
118
|
142
|
166
|
189
|
214
|
237
|
25
|
10
|
74
|
111
|
148
|
185
|
222
|
260
|
296
|
334
|
371
|
(Вышеуказанные значения приведены с учетом потери на трение)
Базовый цилиндр
+ Добавить ход
++ Добавить двойной ход
Диаметр
поршня
|
BE
|
F
|
G
|
EE
|
S
|
Доп.
|
KW
|
C
|
SW1
|
SW2
|
KK
|
AM
|
WF ±1,2
|
L12 ±1,5
|
KV
|
L12 ±1,5
|
Допуск хода
|
10-100
|
Более 100
|
12
|
M16x1,5
|
17
|
6
|
M5x0,8
|
51
|
±0,5
|
8
|
6
|
10
|
5
|
M6x1
|
16
|
22
|
73
|
24
|
96
|
+1,5
+0
|
+2,5
+0
|
16
|
M16x1,5
|
17
|
6
|
M5x0,8
|
51
|
±0,5
|
8
|
6
|
10
|
5
|
M6x1
|
16
|
22
|
80
|
24
|
103
|
20
|
M22x1,5
|
20
|
8
|
G1/8
|
67
|
±0,7
|
10
|
8
|
13
|
7
|
M8x1,25
|
20
|
24
|
91
|
32
|
116
|
25
|
M22x1,5
|
22
|
8
|
G1/8
|
71
|
±0,7
|
10
|
10
|
17
|
9
|
M10x1,25
|
22
|
28
|
99
|
32
|
128
|
Виды монтажа пневмоцилиндра серии A53, A54

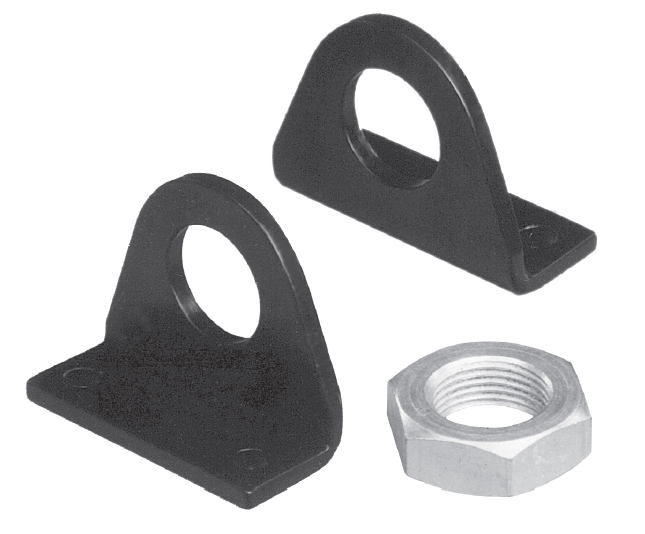

Монтаж на двух лапах
+ Добавить ход
Диаметр
поршня Ø
|
UR
|
AB H13
|
TR Js14
|
NH ±0,3
|
AO
|
AU
|
d*
|
LT
|
US
|
LS
|
XL±1
|
L14 ±1,3
|
Код для заказа
|
12
|
33
|
5,5
|
32
|
20
|
6
|
12
|
4,8
|
2
|
42
|
75±0,7
|
85
|
11
|
MS016
|
16
|
33
|
5,5
|
32
|
20
|
6
|
12
|
4,8
|
2
|
42
|
82±0,7
|
92
|
11
|
MS016
|
20
|
45
|
6,6
|
40
|
25
|
8
|
16
|
5,8
|
4
|
54
|
99±0,9
|
107
|
9
|
MS022
|
25
|
45
|
6,6
|
40
|
25
|
8
|
16
|
5,8
|
4
|
54
|
103±0,9
|
115
|
13
|
MS022
|
* Подходит для рассверловки

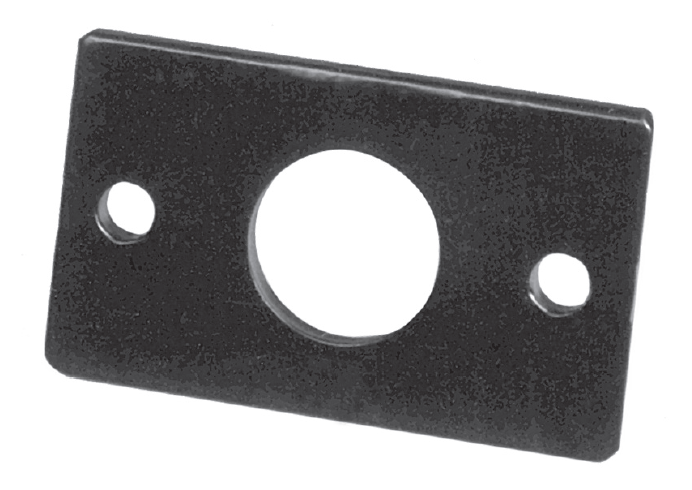

Фланец
++ Добавить двойной ход
Диаметр
поршня Ø
|
TF Js14
|
UF
|
UR
|
FB H13
|
FT
|
L15 ±1,2
|
W ±1,4
|
Код для заказа
|
12
|
40
|
50
|
30
|
5,5
|
4
|
78
|
18
|
MF016
|
16
|
40
|
50
|
30
|
5,5
|
4
|
85
|
18
|
MF016
|
20
|
50
|
66
|
40
|
6,6
|
5
|
97
|
19
|
MF022
|
25
|
50
|
66
|
40
|
6,6
|
5
|
105
|
23
|
MF022
|

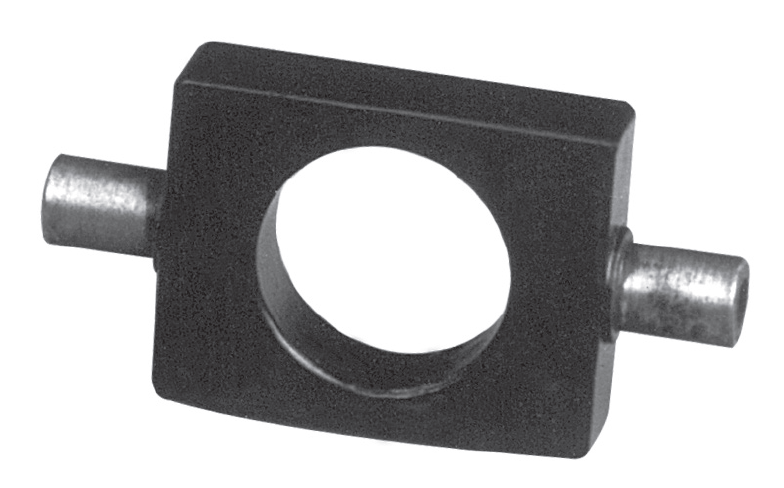

Цапфа
++ Добавить двойной ход
Диаметр
поршня Ø
|
TM h14
|
UW
|
TD e9
|
TT
|
TL h14
|
XZ ±1,2
|
XV ±1,4
|
Код для заказа
|
12
|
30
|
25
|
6
|
8
|
10
|
78
|
18
|
MT016
|
16
|
30
|
25
|
6
|
8
|
10
|
85
|
18
|
MT016
|
20
|
40
|
30
|
8
|
10
|
10
|
97
|
19
|
MT022
|
25
|
40
|
30
|
8
|
10
|
10
|
105
|
23
|
MT022
|
Дополнительные принадлежности для пневмоцилиндра серии A53, A54
Кронштейн цапфы
Диаметр
поршня Ø
|
C1
|
C2 Js14
|
d1 H13
|
L4
|
L5
|
L6
|
CH
|
d2 H9
|
Код для заказа
|
12
|
38
|
20
|
4,3
|
25
|
8
|
30
|
16
|
6
|
AT016
|
16
|
38
|
20
|
4,3
|
25
|
8
|
30
|
16
|
6
|
AT016
|
20
|
50
|
24
|
6,6
|
30
|
10
|
35
|
20
|
8
|
AT022
|
25
|
50
|
24
|
6,6
|
30
|
10
|
35
|
20
|
8
|
AT022
|
Вилка штока (ISO 8140)
Диаметр
поршня Ø
|
KK
|
LE
|
CM B12
|
CE
|
CK f8
|
CL
|
ER
|
Код для заказа
|
12
|
M6x1
|
12
|
6
|
24
|
6
|
12
|
9,5
|
AF006
|
16
|
M6x1
|
12
|
6
|
24
|
6
|
12
|
9,5
|
AF006
|
20
|
M8x1,25
|
16
|
8
|
32
|
8
|
16
|
13
|
AF008
|
24
|
M10x1,25
|
20
|
10
|
40
|
10
|
20
|
16
|
AF010
|
Позиционер штока
Диаметр
поршня Ø
|
KK
|
L1
|
L2
|
L3
|
D1
|
H1
|
H2
|
±6°
|
U
|
Код для заказа
|
12/16
|
M6x1
|
12
|
8
|
38
|
18
|
10
|
4
|
5
|
0,75
|
AR006
|
20
|
M8x1,25
|
15
|
10
|
48
|
20
|
12
|
7
|
5
|
0,75
|
AR008
|
25
|
M10x1,25
|
20
|
14
|
65
|
28
|
17
|
8
|
5
|
0,75
|
AR010
|
Наконечник штока со сферическим шарниром
Диаметр
поршня Ø
|
KK
|
CN H9
|
T
|
EN h12
|
CE
|
LE мин.
|
ER макс.
|
AX
|
SW h13
|
Z
|
Код для заказа
|
12/16
|
M6x1
|
6
|
6,75
|
9
|
30
|
11
|
10
|
12
|
11
|
13°
|
AP006
|
20
|
M8x1,25
|
8
|
9
|
12
|
36
|
13
|
12
|
16
|
13/14
|
AP008
|
25
|
M10x1,25
|
10
|
10,5
|
14
|
43
|
15
|
14
|
20
|
17
|
AP010
|
Диаметр поршня Ø (мм)
|
12
|
16
|
20
|
25
|
Стандартная длина хода* (мм)
|
10, 25, 40, 50, 80, 100, 125, 160, 200, 250, 300
|
Рабочая среда
|
Сжатый фильтрованный воздух, воздушно-масляная смесь
|
Рабочее давление
|
0,5–10 бар
|
Температура
среды
|
5–60° C
|
Материалы конструкции
|
Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь
|
Виды монтажа
|
Монтаж на двух лапах, фланец, цапфа
|
Принадлежности
|
Кронштейн цапфы, вилка штока, позиционер штока, наконечник штока со сферическим шарниром
|
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру.
Код для заказа
A
|
|
|
|
Модель
|
Поршень, Ø (мм)
|
Ход (мм)
|
Виды монтажа
|
53
54
|
Магнитный цилиндр
Стандартн. цилиндр
|
012
016
020
025
|
- Ø 12
- Ø 16
- Ø 20
- Ø 25
|
010
025
040
050
080
100
125
160
200
250
300
|
- 10
- 25
- 40
- 50
- 80
- 100
- 125
- 160
- 200
- 250
- 300
|
O
D
F
M
|
- стандартный
- монтаж на 2-х лапах
- фланец
- цапфа
|
Для получения дополнительной информации о принадлежностях для магнитного датчика см.карточку товара серии A51,A52.
Пример:
Код для заказа стандартного цилиндра Ø поршня 16 мм, ходом 50 мм с монтажом на двух лапах: A54 016 050 D.
Примечание:
При заказе цилиндра с Ø поршня 16 мм, ходом 50 мм будет поставлен базовый цилиндр A54 016 050 O.
Для повторного заказа при указании данных шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды деталей из соответствующих таблиц.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать указанные ниже коды для заказа.
Диаметр поршня Ø
|
Монтаж на двух лапах
|
Фланец (передний или задний)
|
Цапфа(передняя или задняя)
|
|
|
|
|
12
|
MS016
|
MF016
|
MT016
|
16
|
MS016
|
MF016
|
MT160
|
20
|
MS022
|
MF022
|
MT022
|
25
|
MS022
|
MF022
|
MT022
|
Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему менеджеру.
