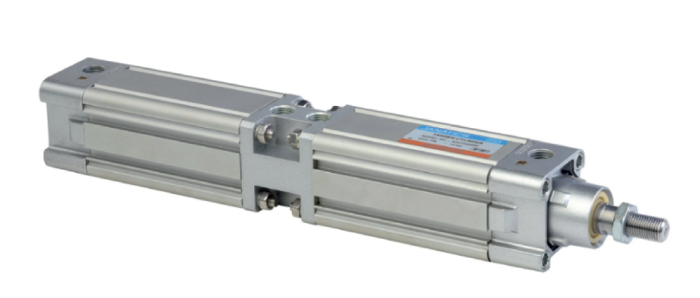

Пневматический цилиндр Серия A23T, A24T

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

Тандемные цилиндры — серия A23T, A24T — Ø32–125 мм

Особенности

Регулируемое демпфирование на обоих концах.
Большой выбор креплений ISO 15552 / VDMA 24562
Магнитное и немагнитное исполнение.
Корпус цилиндра из алюминиевого профиля.
Магнитный датчик, общий для всех размеров (см. каталог
магнитных датчиков).
Опционально – шток и гайка из нержавеющей стали (SS 304).**

Функция

Тандемный цилиндр состоит из двух или более цилиндров, расположенных один за другим, но выполненных как единое устройство.

При последовательном соединении двух или трех цилиндров с одинаковым диаметром поршня и ходом усилие в расширенном состоянии может быть удвоено или утроено по сравнению с одним цилиндром.

Тандемные цилиндры — серия A23T, A24T — Ø32–125 мм

+S = Добавить ход +2S = Добавить двойной ход

Диаметр поршня Ø	KK	AM	MM	SW 2	SW 1	Be 11	VD	VA	L2	E макс.	G	TG	RT	BG мин.	EE	PL	L7	WH	Доп	PL1	F1	L1	ZJ	Доп	Доп ход.
32	10×1,25	22	12	10	17	30	6	4	18,5	45	25,5	32,5	M6	16	G1/8	13	5	26	±3	9	38	108,5	205	±2	+5 0
40	12×1,25	24	16	13	19	35	6,5	4	20,5	51	29	38	M6	16	G1/4	14,5	5	30	±3	11	44	122	230	±2	+6 0
50	M16×1,5	32	20	16	24	40	6,5	4	28	64	29	46,5	M8	16	G1/4	15	7,5	37	±3,5	14	50	129	245	±2,5
63	M16×1,5	32	20	16	24	45	6,5	4	27,5	74	35	56,5	M8	16	G3/8	17	10	37	±4	17	64	152	277	±3
80	M20×1,5	40	25	21	30	45	6,5	4	34	94	35	72	M10	16	G3/8	18	14	46	±3,5	19	68	164	306
100	M20×1,5	40	25	21	30	55	6,5	4	35	111	38,5	89	M10	16	G1/2	18	101	51	±4	21	75	177,5	331		+7 0
125	M27×2	54	32	27	41	60	10	6	48,5	136	44	110	M12	24	G1/2	20	12	65	±4	18,5	70	189	373		+7 0

Для получения подробной информации о креплениях и принадлежностях обращайтесь к каталогу продукции кат. серия № A23. Порядок заказа

A
	Модель		Тандемный цилиндр		Поршень, Ø (мм)		Ход (мм)		Виды монтажа
	23 24	Магнитный цилиндр Стандартн. цилиндр	T	Тандемный	032 040 050 063 080 100 125	-Ø 32 -Ø 40 -Ø 50 -Ø 63 -Ø 80 -Ø 100 -Ø 125	025 050 080 100 125 160 200 250 300 320 400 500	-25 -50 -80 -100 -125 -160 -200 -250 -300 -320 -400 -500	L F R S G D K M N	– монтаж на лапах – передний фланец – задний фланец – проушина – проушина со сферическим шарниром – вилка –задняя вилка со шкворнем – задняя цапфа – передняя цапфа

Примечание:
Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог Серии AM4.

Пример

Код для заказа тандемного цилиндра с поршнем Ø 40 мм, ходом 50 мм с задней вилкой: A24T 040 050 D.

Примечание:

При заказе цилиндра с поршнем Ø 40 мм, ходом 50 мм будет поставлен тандемный цилиндр A24T 040 050. Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.

Диаметр поршня Ø (мм)	32	40	50	63	80	100	125
Ход демпфера (мм)	15	15	15	13	19	19	29
Стандартная длина хода* (мм)	25, 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500						50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500
Среда	Сжатый воздух, фильтрованный, воздушно-масляная смесь
Рабочее давление	0,5–10 бар
Температура среды	5–60° C
Материалы конструкции	Алюминий, латунь, нитрил, сталь, ацеталь, полиуретан
Виды монтажа	Базовый цилиндр, монтаж на лапах, передний фланец, задний фланец, проушина, проушина со сферическим шарниром, вилка, вилка со шкворнем, передняя цапфа, задняя цапфа
Принадлежности	Опора угловая, опора угловая со сферическим шарниром, кронштейн для настенного монтажа, кронштейн цапфы, вилка штока, позици
