Пневматический цилиндр Серия А18, А19

ООО «Остек-АртТул»
121087, г. Москва, ул. Барклая, д. 6, стр. 3, эт/ком 5/1-17
(495) 788-44-44, (495) 788-44-42
www.arttool.ru, info@arttool.ru
ИНН 7731481038, КПП 773001001, ОГРН 5147746189036,
ОКПО 99721242
Janatics Pneumatic
ИНДИЯ
Пневматический цилиндр Серия А18, А19 Пневматический цилиндр Серия А18, А19 Пневматический цилиндр Серия А18, А19 Пневматический цилиндр Серия А18, А19 Пневматический цилиндр Серия А18, А19
Добавить в лист запросов запросить в один клик Заказать звонок
Cохранить в PDF Распечатать

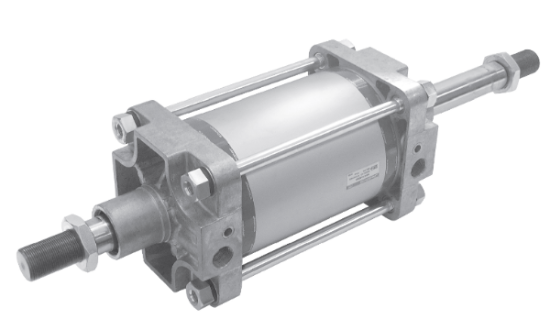

Пневматические цилиндры двойного действия двустороннм штоком (Ø125, 160, 200 мм)

Особенности

  • Регулируемое демпфирование на обоих концах.
  • Большой выбор креплений.
  • Низкое трение.
  • Длительный срок службы.
  • Опционально - стойкость к воздействию высоких температур
  • (уплотнения FPM), не более 150° C.
  • Опционально – шток и гайка из нержавеющей стали (SS 304).


Усилие на штоке (сила в Н: 1 Н = 0,1 кгс)
Диаметр
поршня Ø
 (в мм) 		Ø штока
(в мм)
 Рабочее давление в бар
2 3 4 5 6 7 8 9 10
125402064309641285160619272248256928810320
1604033925089678584821017811875135711526816964
20040 5428814310857135711628619000217142442927143
(Вышеуказанные значения приведены с учетом потери на трение)

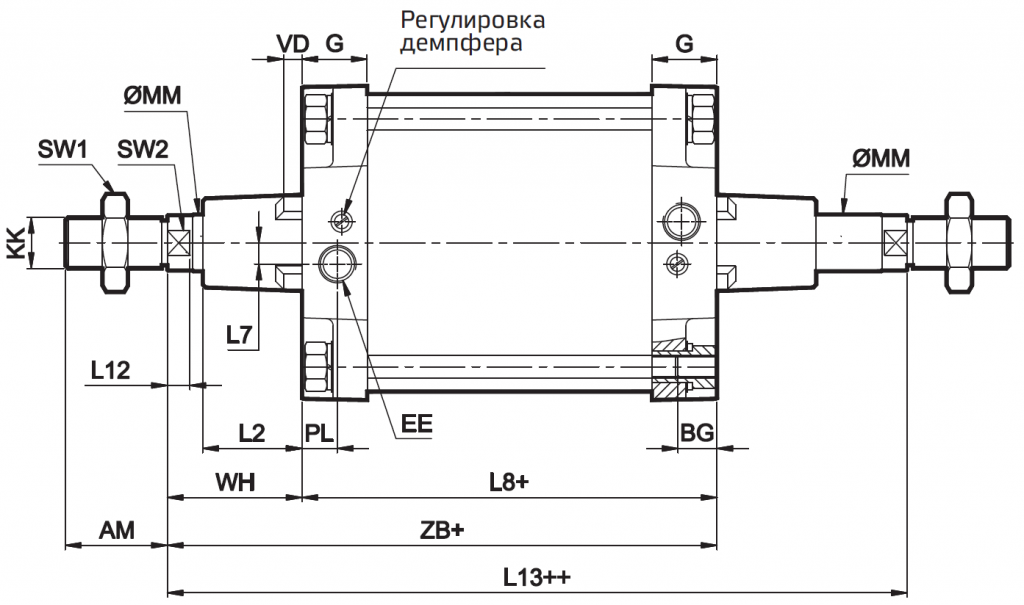

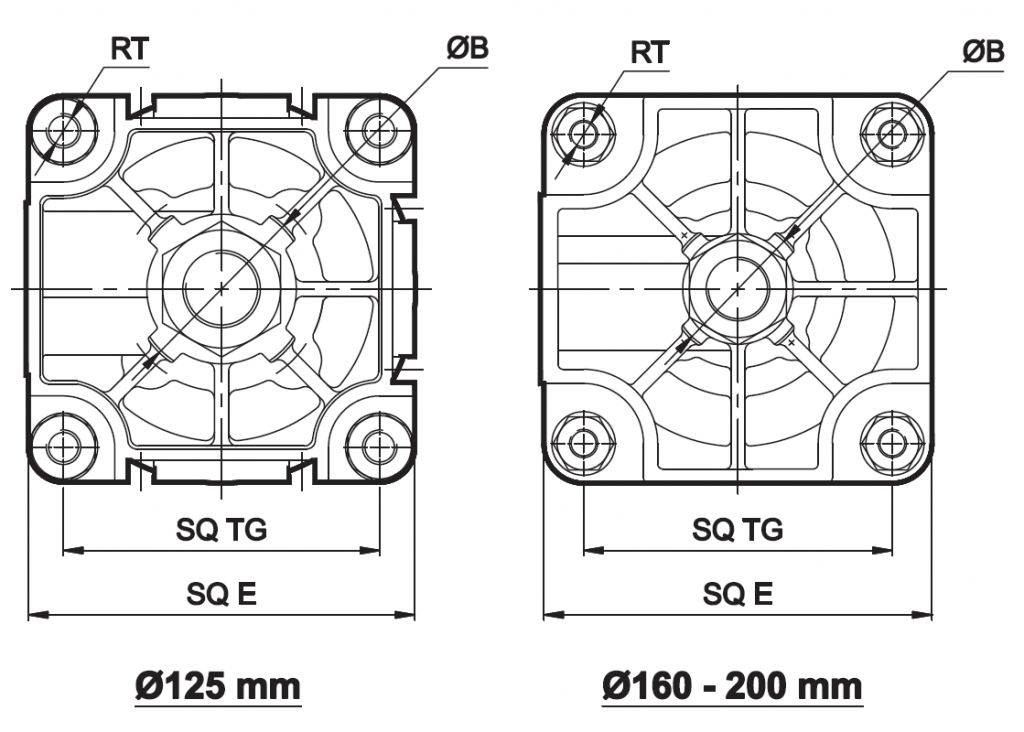

Базовый цилиндр

Bazovyy tsilindr.PNGBazovyy-tsilindr.PNG
+ Добавить ход
++ Добавить двойной ход
Диаметр
поршня Ø
 KK
 AM
 ММ
 SW2 L12
 SW1
 В e11
 VD
 L2
 E макс.
 G
 TG
 RT
 BG мин.
 EE
 PL
 L7
 WH ± 2,2
 ZB
Доп.L13±2
 L8
Доп. Допуск
хода
125 M27x2 54 32 27 13 41 60 6 50,5 142 44 110 M12 20 G1/2 20 12 65 225
±1,2292 160
±1
 +4
0
160 M36x2 72 40 36 16 55 65 8 60 182 51 140 M16 24 G3/4 26 15 80 260
±1,5
341 180
±1,1
200 M36x2 72 40 36 16 55 75 8 70 222 46 175 M16 24 G3/4 25 15 95 275±1,5
372 225
±1,6
Виды монтажа пневмоцилиндра серии A18, A19

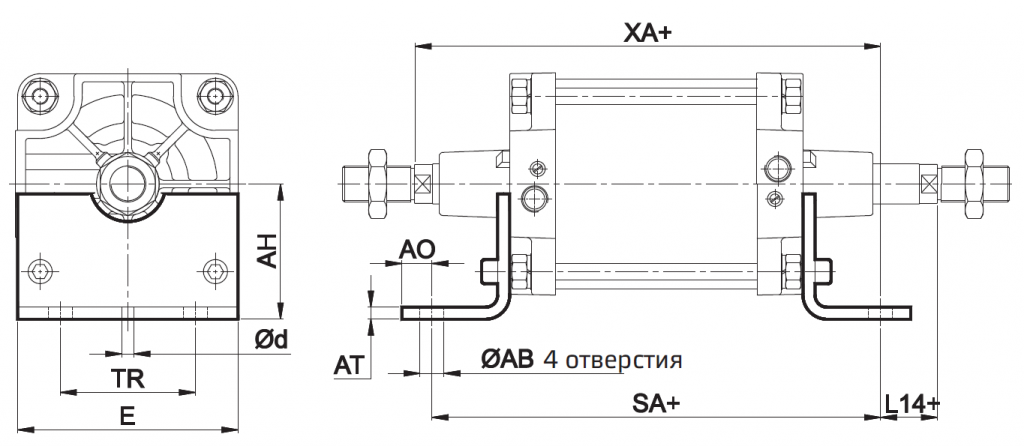

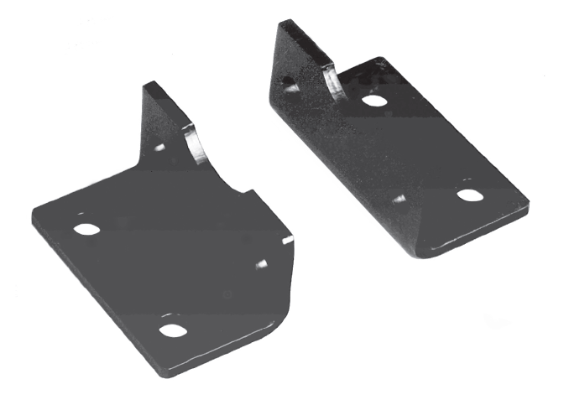

Монтаж на лапах

Montazh na lapakh.PNG
  + Добавить ход
Диаметр поршня Ø
TR ±0,3
 AB H14
 AH JS16
 AO макс.
 AT
 E
d* SA ±2
L14 ±2   XA ±2
 Код для
заказа
125 90 16,5 90 17 8 140 11,8 250 22 270 ML0125
160 115 18,5 115 17 10 180 11,8
 300 21 320 ML0160
200 135 24 135 30 12 220 11,8
 320 27 345 ML0200
* Подходит для рассверловки

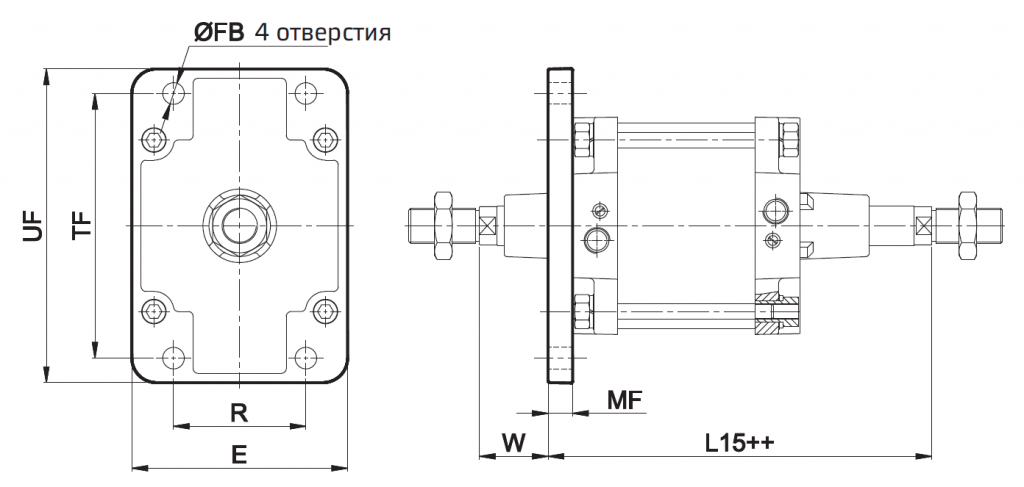

Фланец
+ Добавить ход
Диаметр поршня Ø
 TF
±0,3
 R ±0,3
 FB
H13
 MF
 UF
 E
 W ±2,5
L15Доп. Код для
заказа
125 180 90 16 20 211 141 45 247±2
 MF0125
160 230 115 18 20 276 181 60 281±2,5
 MF0160
200 270 135 22 25 320 221 70 302 MF0200

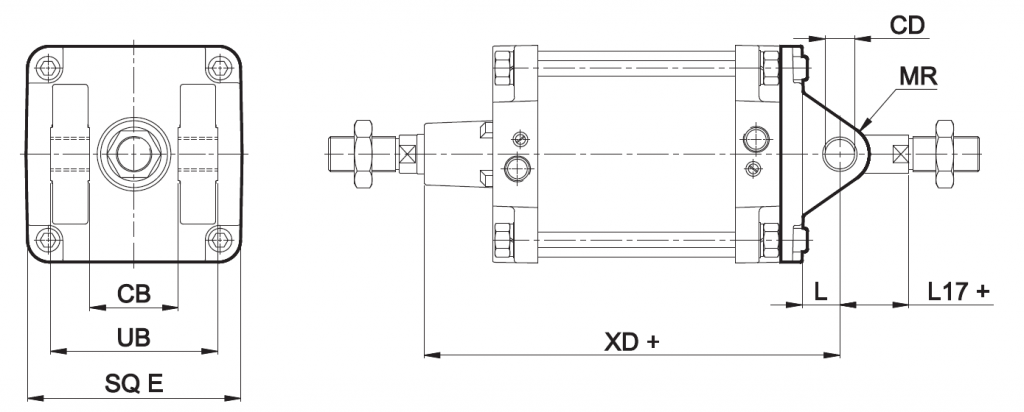

Вилка
+ Добавить ход
Диаметр поршня Ø
CD H9CB H14LMR макс.UB h14E макс.L17 ±2XD ±2 Код для
заказа
125 25703026130 14017 275 MB0125
160 30 903531170 18026 315 MB0160
200 30903531170 22037 335 MB0200

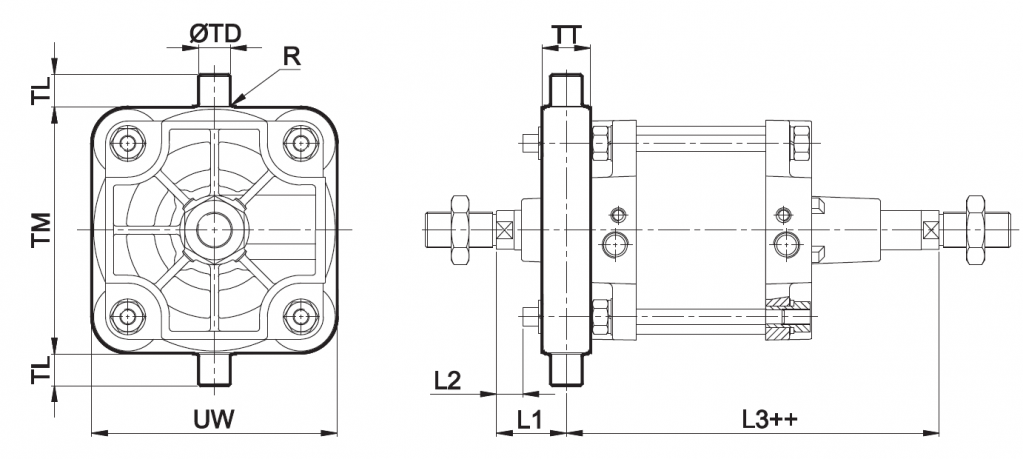

Цапфа
+ Добавить ход
Диаметр поршня Ø
TD e9 TL h14 TM h14 UW TT R L1
L2 приблиз. L3±2,5
 Код для
заказа
125 2525 160 155 44 2 43 6,5249 MT0125
160 32 32 200 195 49 2,555,5 11,5285,5 MT0160
200 32 32 250 248 49 2,570,5 26,5301,5 MT0200

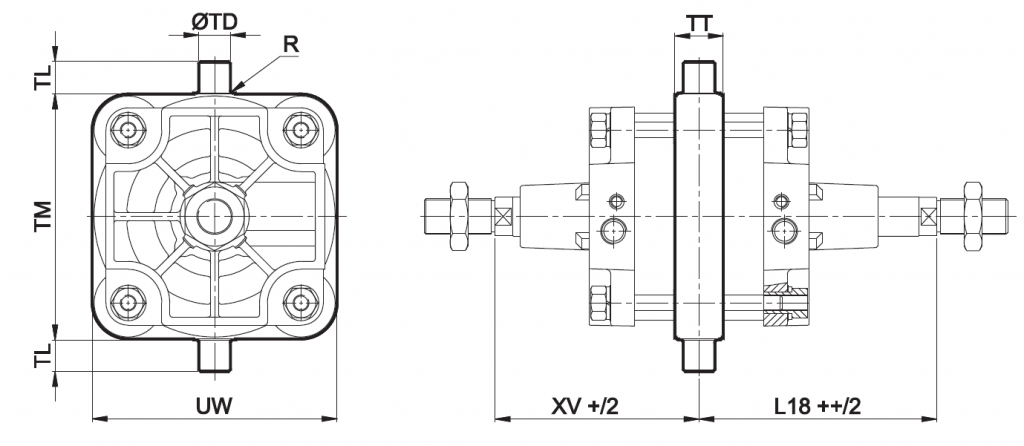

Центральная цапфа
Tsentral'naya tsapfa.PNG
+ Добавить ход
++ Добавить двойной ход
Диаметр поршня Ø
 TD e9
TL h14 TM  h14
UW TT R XV ±2,5L18±2,5
125 2525 160 155 44 2 145147
160 32 32 200 195 49 2,5 170171
200 32 32 250 248 49 2,5 185187
Примечание: цилиндр с центральной цапфой изготавливается на заводе, обращайтесь к своему менеджеру

Дополнительные принадлежности для пневмоцилиндра серии A18, A19

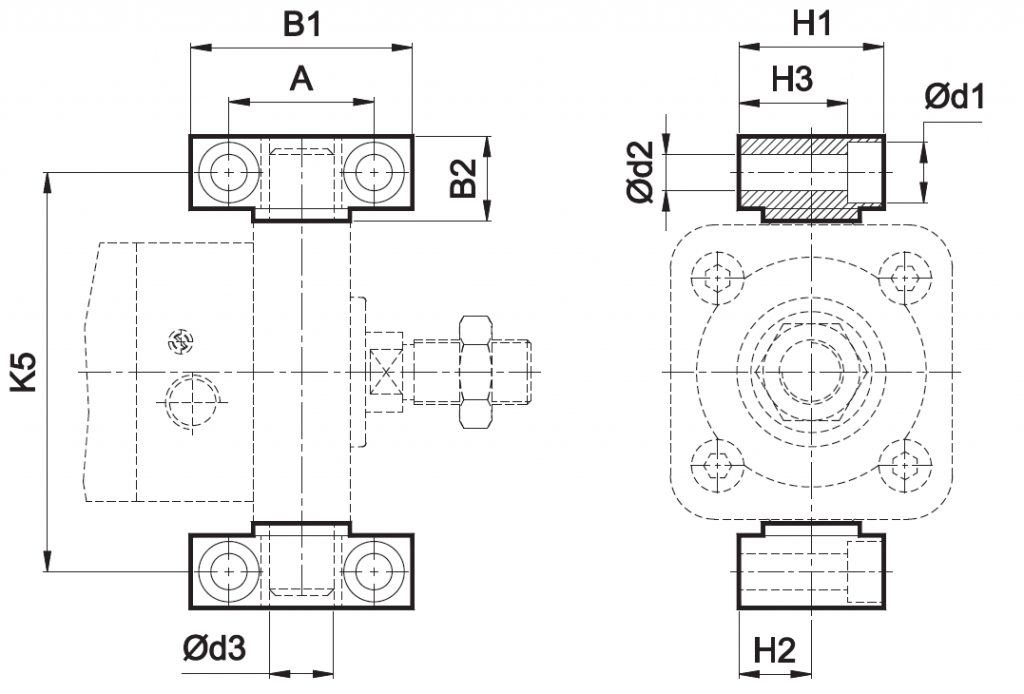

Кронштейн цапфы

Kronshteyn tsapfy.PNG
Диаметр поршня Ø
B1 B2 A d1d2 H13d3 H9 H1H2H3K5 Js14 Код для
заказа
125 75 28,5 50±0,2 20 14 255025±0,137 192AT0100
160 92 4060±0,3
 25 18 326030±0,2
43 245AT0160
200 92 4060±0,3
 2518326030±0,2
43 295AT0160

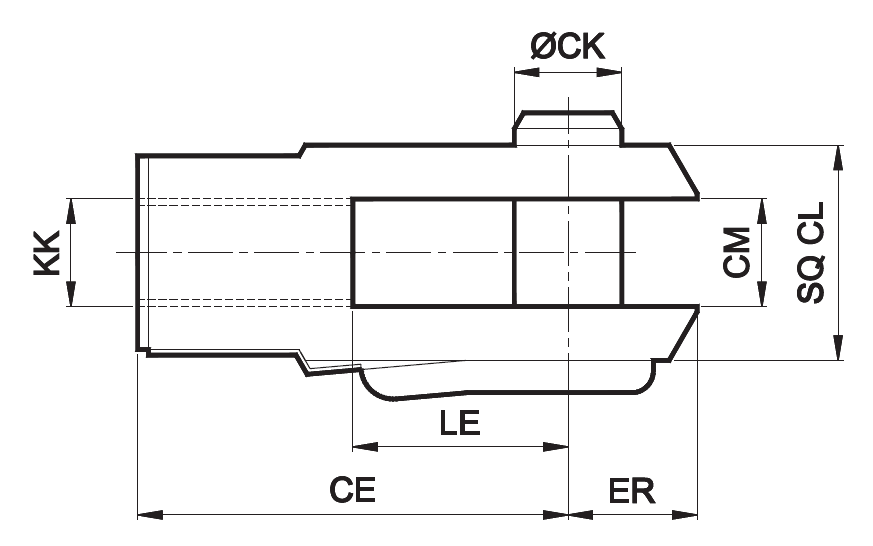

 Вилка штока (ISO 8140)

Vilka shtoka (ISO 8140).PNG
Диаметр поршня Ø
KKCECK f8CM B12LEER макс.CL Код для
заказа
125M27x21103030554555AF030
160 и 200M36x21443535725370AF035

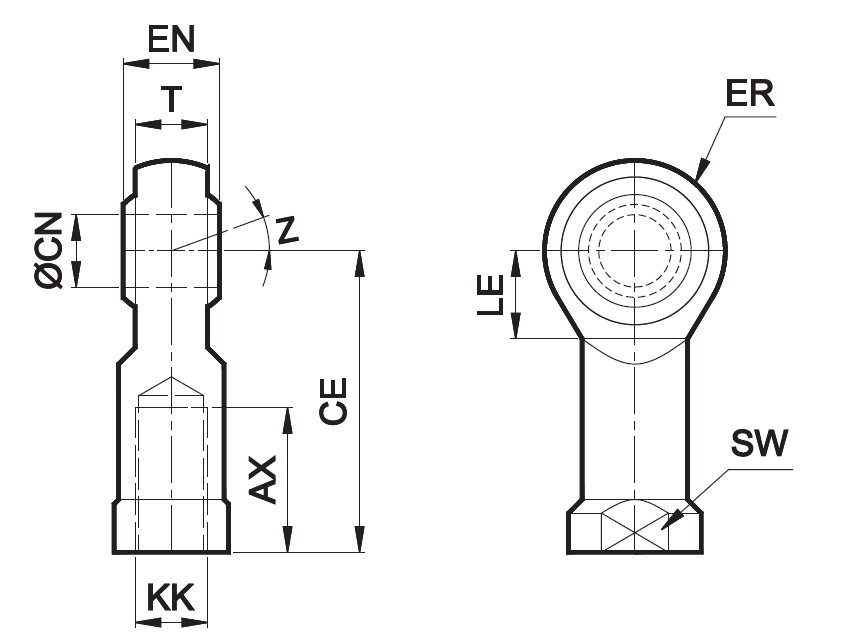

 Наконечник штока со сферическим шарниром (ISO 8139)

Nakonechnik shtoka so sfericheskim sharnirom (ISO 8139).PNG
Диаметр поршня Ø
KKCN H9TEN h12CELE мин.ER макс.AXSWZ Код для
заказа
125M27x23025371103635514115°AP027
160 и 200M36x235284312541405650AP036

Диаметр поршня Ø (мм)
 125 160 200
Ход демпфера (мм)
 40 40 40
Стандартная длина хода* (мм)
 50, 80, 100, 125, 160, 200, 250, 300, 320, 400, 500
Рабочая среда
 Сжатый фильтрованный воздух, воздушно-масляная смесь
Рабочее давление
 0,5–10 бар
Температура
среды
 Стандартная 5–60° C
Высокие
температуры **
 5–150° C
Материалы конструкции
 Алюминий, латунь, нитрил, полиуретан, сталь, ацеталь
Виды монтажа
 Базовый цилиндр, монтаж на лапах, фланец, вилка,передняя и задняя цапфа, центральная цапфа
Принадлежности
 Кронштейн цапфы, вилка штока, наконечник штока со сферическим шарниром
* Для получения информации о цилиндрах с нестандартными или удлиненными штоками обращайтесь к своему менеджеру.
** Необходимо указать специальный номер заказа.

Код для заказа

 14.PNG  14.PNG   15.PNG — 15.PNG
Модель
 Поршень, Ø (мм)
 Ход (мм)
 Виды монтажа

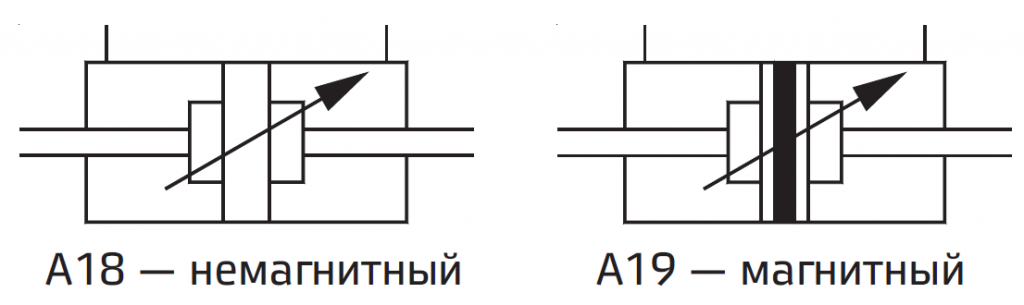

 Специальные цилиндры
18


19 		Стандартн.
цилиндр

Магнитный
цилиндр

 125
160
200
 - Ø 125
- Ø 160
- Ø 200
 050
080
100
125
160
200
250
300
320
400
500
 - 50
- 80
- 100
- 125
- 160
- 200
- 250
- 300
- 320
- 400
- 500
 O
L
F
B
N
T

 —стандартный
—монтаж на лапах
—фланец
—Вилка
—цапфа
—централ.цапфа
 H
S
 –высокотемператур.
–со штоком из нерж.
стали

Примечание:

Для получения дополнительной информации о принадлежностях для магнитного датчика см. каталог продукции кат. № A16, A17-01-01.

Пример:

Код для заказа магнитного цилиндра с отверстием диам. 160 мм, ходом 100 мм с монтажом на внутренней серьге, рассчитанного на высокую температуру: A19 160 100 B-T.

Примечание:

При заказе цилиндра с поршнем Ø 40 мм, ходом 50 мм будет постав лен базовый цилиндр A18 040 050 O.
Для повторного заказа при указании данных с шильдика цилиндра отдельно указывайте способ монтажа.
При заказе принадлежностей указывайте коды, представленные в соответствующих таблицах.
При отдельном заказе монтажных комплектов (если они требуются отдельно) необходимо использовать указанные ниже коды для заказа.

Диаметр поршня Ø

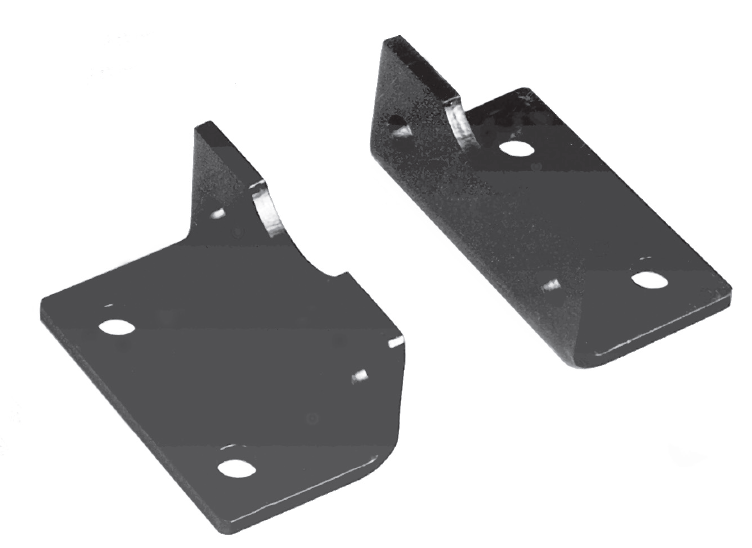

 Монтаж на лапах*

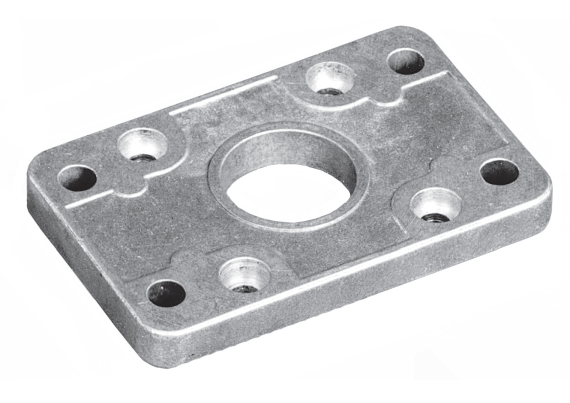

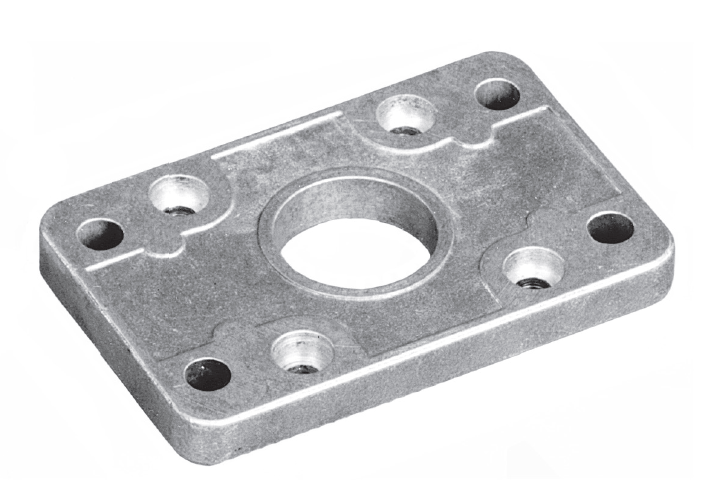

 Передний/задний фланец*

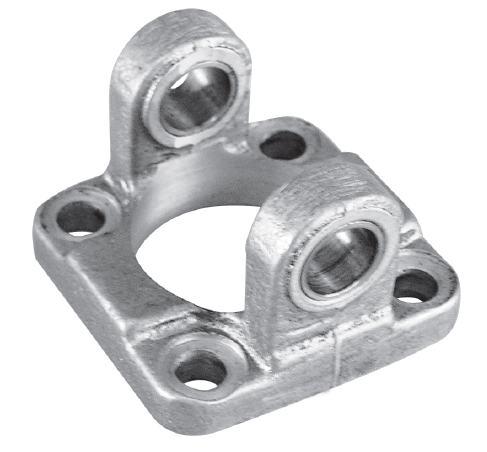

 Вилка*

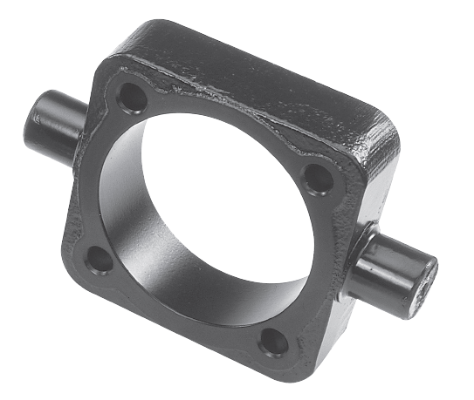

 Передняя/задняя цапфа*
Montazh na lapakh.PNG Peredniyzadniy flanets.PNG vilka.PNG
 Perednyayazadnyaya tsapfa.PNG
125 ML0125
 MF0125
 MB0125
 MT0125
160 ML0160
 MF0160
 MB0160
 MT0160
200 ML0200
 MF0200
 MB0200
 MT0200
* Поставляется в комплекте с 4 винтами.

Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к своему
менеджеру.
