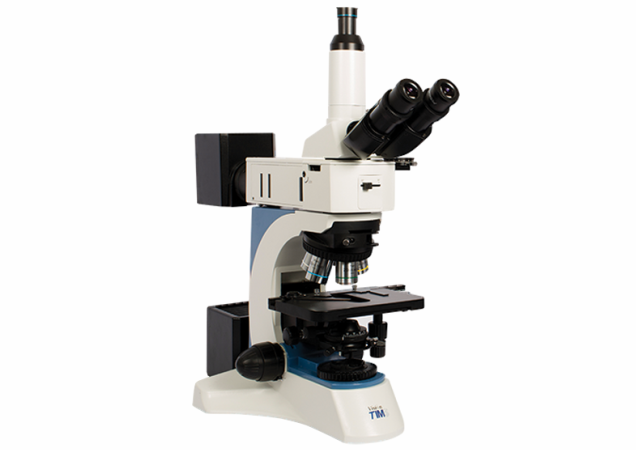

Микроскоп TIM5 для проведения операций типового контроля позволяет выполнять подробный анализ разнообразных материалов — будь то сплавы, пластики, керамика или другие материалы. Причем эти операции могут одинаково выполняться как начинающими, так и опытными пользователями.
Преимущества
Широкий выбор способов подсветки позволяет использовать различные методы анализа
Модульная конструкция с разнообразными аксессуарами
Варианты проекционных ахроматических объективов с увеличением до 2000x
Великолепное соотношение цены/производительности
Обладая превосходными оптическими характеристиками и многообразными вариантами подсветки (включая высокую освещенность, низкую освещенность и поляризованный свет), микроскоп TIM5 облегчает процесс наблюдения, контроля и анализа различных материалов.
Конфигурация
Непринужденный контроль разнообразных материалов
Варианты ахроматических объективов с корректировкой на бесконечность и увеличением до 1000x
Варианты на выбор: - Объективы с высокой освещенностью
- Комбинированные объективы с высокой и низкой освещенностью
Варианты подсветки:
- Падающая подсветка для просмотра непрозрачных образцов
- Добавление опции проходящей подсветки позволяет просматривать светопроницаемые или прозрачные предметы
Широкий набор функций включен уже в стандартную комплектацию.

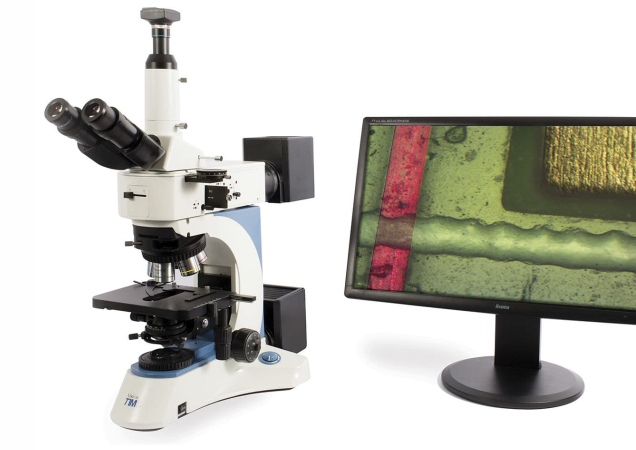

Модульная конструкция позволяет добавлять разнообразные аксессуары, включая программное обеспечение по захвату и анализу цифрового изображения.

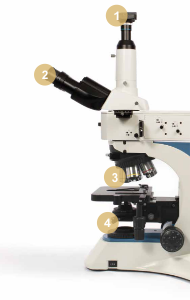

Удобство применения
1
Захват цифрового изображения
Адаптер C-крепления с различными функциями захвата и цифрового изображения и опциями обработки отчетов
*Дополнительная функция
2
Эргономичное наблюдение
Тринокулярная оптическая головка с наклоном30° для обеспечения максимального комфорта
3
Объективы
Ахроматический объектив EPI с корректировкой на бесконечность и увеличением до кратности 1000x для наблюдения
в светлом и темном поле зрения.
4
Подсветка Опция проходящей подсветки с апертурной диафрагмой и диафрагмой осветителя микроскопа.
Варианты объективов
Оптические характеристики
Объективы с высокой освещенностью (BF)
Рабочее расстояние
Ахроматический объектив EPI с корректировкой на бесконечность 5X/NA 0.12 (BF)
15,5 мм
Ахроматический объектив EPI с корректировкой на бесконечность 10x/NA 0.25 (BF
10,0 мм
Ахроматический объектив EPI с корректировкой на бесконечность 20x/NA 0.40 (BF)
5,8 мм
Ахроматический объектив EPI с корректировкой на бесконечность 50x/NA 0.75 (BF)
0,32 мм
Ахроматический объектив EPI с корректировкой на бесконечность 100x/NA 0.80 (BF)
2,0 мм
Объективы с высокой/низкой освещенностью (BF/DF)
Рабочее расстояние
Ахроматический объектив EPI с корректировкой на бесконечность 5x/NA 0.12 (BF)
12,0 мм
Ахроматический объектив EPI с корректировкой на бесконечность 10x/NA 0.25 (BF/DF)
10,0 мм
Ахроматический объектив EPI с корректировкой на бесконечность 20x/NA 0.40 (BF/DF)
4,3 мм
Ахроматический объектив EPI с корректировкой на бесконечность 40x/NA 0.60 (BF/DF)
2,9 мм
Ахроматический объектив EPI с корректировкой на бесконечность 50x/NA 0.75 (BF/DF)
0,32 мм
Ахроматический объектив EPI с корректировкой на бесконечность 100x/NA 0.80 (BF/DF)
2,0 мм
Оптическая система
Скорректированная на бесконечность
Оптическая головка
Тринокулярная оптическая головка Siedentopf с наклоном 30° , способная вращаться на 360°
Фокусировка
Соосная двухсторонняя грубая и точная настройка с регулируемым ограничителем хода
Чувствительность и градуировка тонкой фокусировки: 0,001 мм
Настройка крутящего момента для грубой регулировки фокуса
Встроенный трансформатор и управление интенсивностью освещения
Механический столик
Двухслойный механический столик 186 x 138 мм с низко расположенными с правой стороны органами управления координатами (X,Y) для обеспечения более комфортных условий работы
Перемещение
75 x 50 мм (X,Y)
Макс. высота образца
50 мм (только с падающей подсветкой); 30 мм (с падающей/проходящей подсветкой)
Турель объективов
Непрерывно вращающая турель на пять объективов
Масса
13 кг
Окуляры
Широкопольные: 10х, 15х, 20х
Окулярные трубки
Регулировка расстояния между зрачками 48 - 75 мм
Подсветка
Koehler с регулируемой апертурной диафрагмой и диафрагмой осветителя микроскопа, светоделитель BF/DF; корпус галогенной лампы 24В/100 Вт; включает поворотно-откидной ахроматический конденсатор N.A. 0.9/0.25

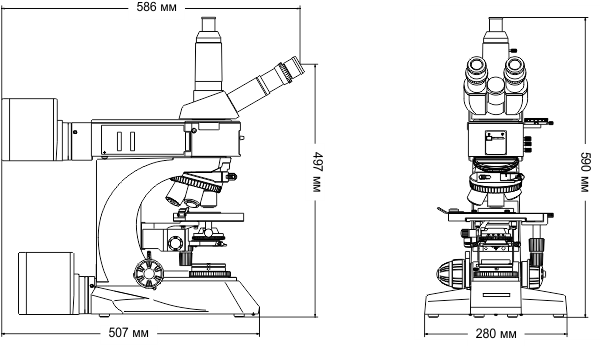

Размеры
Корпусмикроскопа
Оптическая система
Скорректированная на бесконечность оптическая система
Оптическая головка
Тринокулярная оптическая головка Siedentopf с наклоном 30° , способная вращаться на 360°
Фокусировка
Соосная двухсторонняя грубая и точная настройка с регулируемым ограничителем хода
Чувствительность и градуировка тонкой фокусировки: 0,001 мм
Настройка крутящего момента для грубой регулировки фокуса
Встроенный трансформатор и управление интенсивностью освещения
Механический столик
Двухслойный механический столик 186 x 138 мм с низко расположенными с правой стороны органами управления координатами (X,Y) для обеспечения более комфортных условий работы
Перемещение 75 x 50 мм(X,Y)
Макс. высота образца
50 мм (только с падающей подсветкой)
30 мм (с падающей/проходящей подсветкой)
Револьверная головка
Вращаемая в обе стороны револьверная головка на пять объективов BF/DF (сужающиеся кольца для объективов BF)
