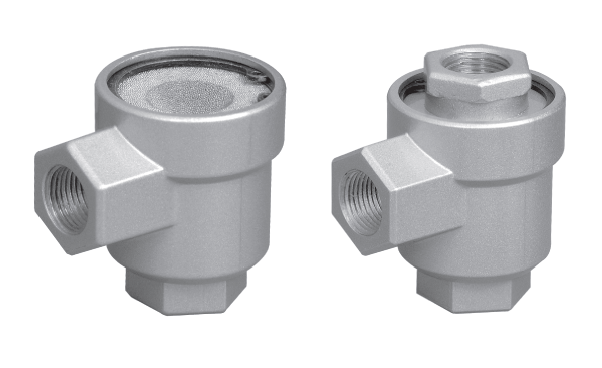

Клапан серии GQ01 оснащен глушителем для снижения уровня шума при сбросе.
Функция
При установке в отверстия цилиндров данные клапаны обеспечивают увеличение скорости работы цилиндров. Отработанный воздух напрямую выводится в атмосферу через большее отверстие, а не через направляющий распределитель.

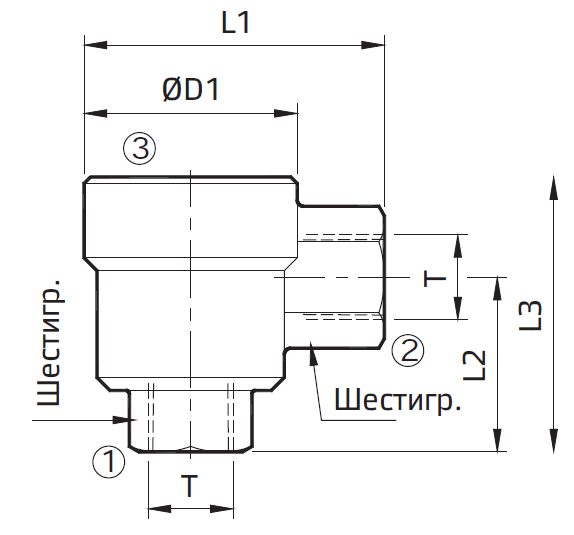

Вариант с глушителем
Резьба Т
ØD1
L1
L2
L3
Шестигранник
№ для заказа
M5x0,8
13
18
12,5
23,5
8
GQ0170
G1/8
26
35,5
21
34,5
16
GQ0150
G1/4
33
46,5
27
42,5
19
GQ0151
G3/8
46
60
35
56,5
24
GQ0152
G1/2
55
73
42,5
68
32
GQ0153

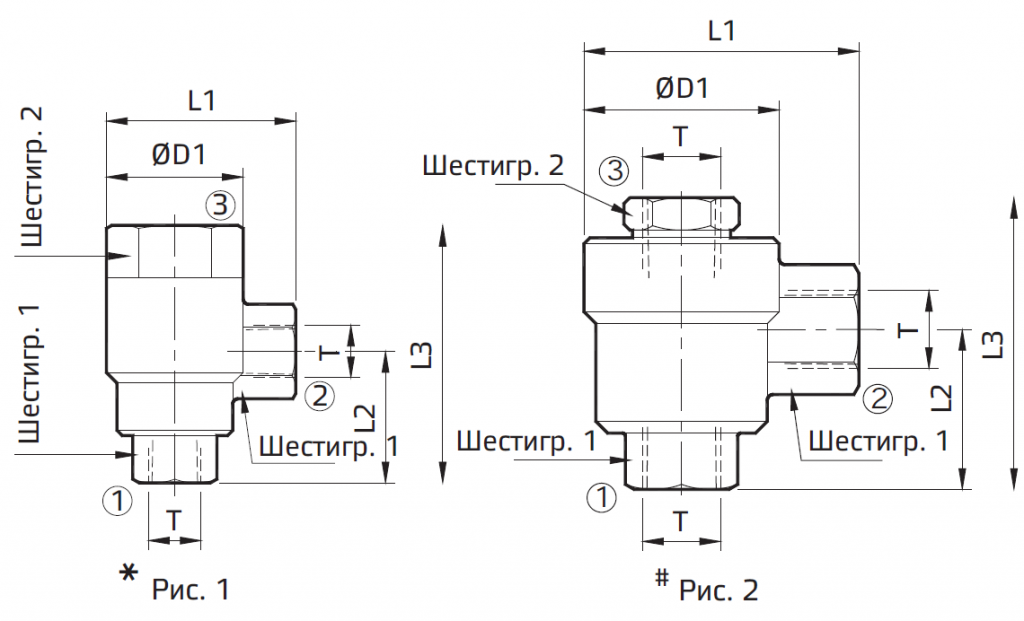

Вариант без глушителя (с резьбой)
Резьба Т
ØD1
L1
L2
L3
Шестигр.1
Шестигр.2
№ для заказа
*M5x0,8
13
18
12,5
25
8
12
GQ0270
#G1/8
25
35,5
21
39
16
14
GQ0250
#G1/4
33
46,5
27
50
19
17
GQ0251
#G3/8
46
60
35
67
24
24
GQ0252
#G1/2
55
73
42,5
79
32
32
GQ0253
Порядок заказа
При заказе клапана быстрого выхлопа указывайте номер заказа, приведенный в соответствующих таблицах.
