Система использует технологию динамического визуального трекинга, позволяющую в реальном времени определять пространственное положение сканирующей головки. Обеспечивает высокоточные динамические 3D-измерения без необходимости использования реперных меток.
Основное описание
Лазерный сканер формирует на поверхности объекта матрицу лазерных линий, которые фиксируются с помощью технологии стереоскопического зрения для генерации трехмерных данных о геометрии поверхности.

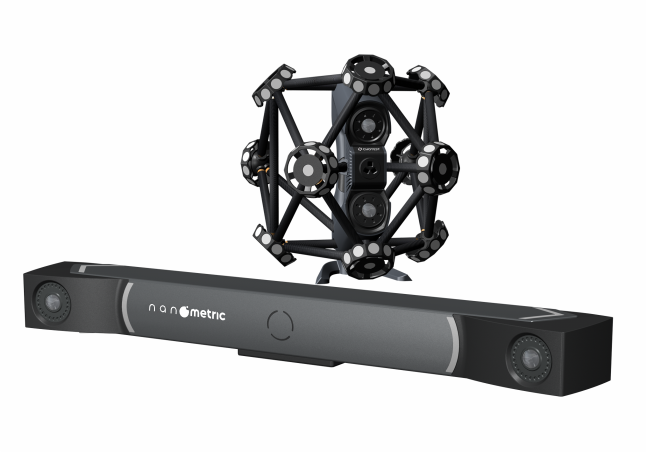

Оптический трекер, оснащенный системой видеокамер, осуществляет пространственную привязку сканера путем распознавания 10 высокоточных реперных маркеров, расположенных на корпусе устройства.
На основе полученных координатных привязок производится преобразование локальных 3D-данных лазерного сканирования в единую глобальную систему координат, обеспечивая тем самым целостность и согласованность итоговой трехмерной модели.
Основные возможности:
- Контроль качества продукции
- Разработка новых изделий
- Реверс-инжиниринг
- Автоматизированные измерения
Области применения:
- Авиационная и космическая промышленность
- Автомобилестроение
- Энергетическое и тяжелое машиностроение
- Железнодорожный транспорт и судостроение
- Производство технологической оснастки и пресс-форм
Преимущества системы:
- Метрологическая точность класса 0,02 мм с стабильной повторяемостью измерений
- Динамическое сканирование без маркеров, мгновенный старт - повышает эффективность и снижает затраты
- 34 перекрещивающихся и 7 параллельных голубых лазерных линий для работы с темными и отражающими поверхностями
- Максимальная скорость сканирования - 1 360 000 точек/сек
- Углепластиковый корпус для портативности и устойчивости
- Совместимость с лазерным трекером для сканирования крупногабаритных объектов
- Интуитивный интерфейс ПО с пошаговыми подсказками для быстрого освоения
- Автоматическая обработка данных: заполнение отверстий, оптимизация сетки, сглаживание
- Расширенные функции анализа и сравнения характеристик
- Автоматическое формирование отчетов с данными, визуализацией и результатами
