Приборы для измерения геометрии крупногабаритных деталей с большими весом.

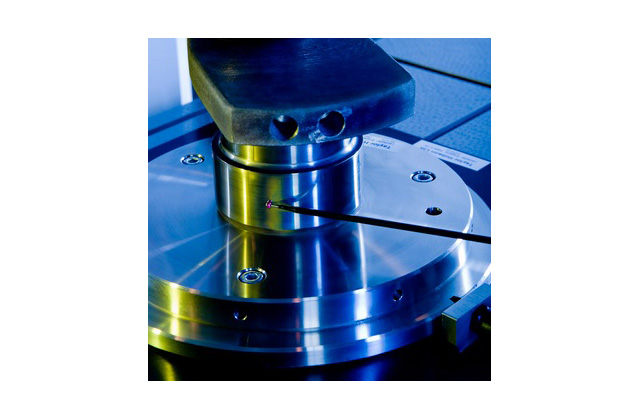

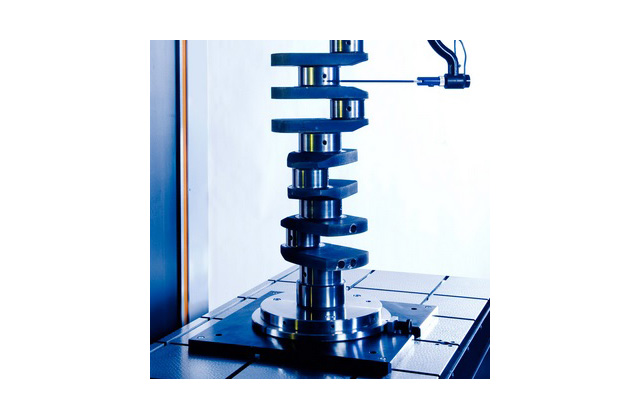

Приборы применяется в различных отраслях промышленности (автомобильной, подшипниковой, авиастроении и тд.). В зависимости от особенности конструкции детали, применима модель 440 (с вращающимся столом), либо модель 450 – с вращающимся датчиком.
Особенности систем:
Большой измерительный объем (диаметры до 450 мм, высота до 1,5 м).
Высокая нагрузочная способность (до 1000 кг).
Высокая точность шпинделя (0.1 мкм).
Управление при помощи компьютера (автоматический или полуавтоматический режим).
Измерения по трем осям (вращение, по вертикали и горизонтали).
Цветной графический формат результатов с высокой степенью разрешения.
Векторное перемещение измерительного рычага.
Возможность программирования последовательности измерений.
Возможность сохранения результатов в памяти компьютера.
Упрощенная связь оператор/прибор.
Возможности измерения
Тр 440
Tр 450
Максимальный вес детали:
225 кг
1000 кг
Макс.диаметр измер. детали
450 мм
нет
Макс. высота измер. детали
1500 мм
1500 мм
Колона
Тр 440
Tр 450
Конструкция
Гидростатический подшипник
Гидростатический подшипник
Высота
1000/1500 мм
1000/1500 мм
Прямолинейность на всей длине
1мкм/1000 мм
3мкм/1000 мм
Прямолинейность на длине 100мм
0.25 мкм
0.5 мкм
Скорость перемещения датчика
0.5-20 мм/с
0.5–15 мм/с
Шпиндель
Тр 440
Tр 450
Конструкция
Гидростатический подшипник
Гидродинамический подшипник
Скорость вращения
0.6, 1, 2, 6 об/мин
1, 2, 6 об/мин
Предел радиальной погрешности
± 0,05мкм
+0,0003мкм/мм
над поверхностью рабочего стола
± 0,1мкм
Диапазон центрирования
± 5 мм
См. характеристики стола Тр 450*
Диапазон выравнивания
± 0.5 град.

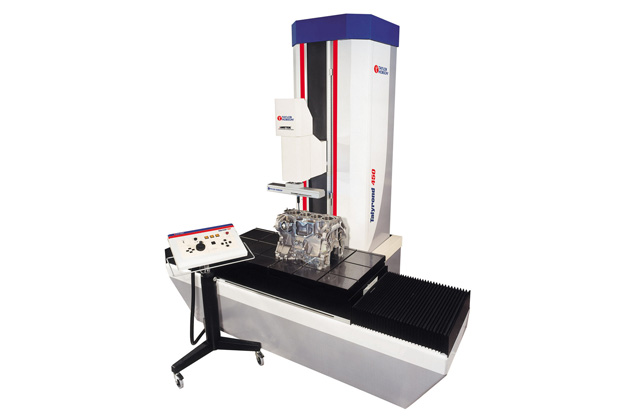

Рабочий стол Талиронда 450
Размер
1200 × 630 мм
Перемещение по Х
± 500 мм
Перемещение по Y
± 50 мм
Скорость перемещения
1мм/с и 10мм/с (по Х) 1мм/с (по Y)
Измерительный датчик
Длина стандартного щупа
100 мм
Диапазон измерения 100мм щупом
2.0 мм
Диапазон нормального режима разрешения
± 1,0 мм
Разрешение
0.060 мкм
Диапазон высокоразрешающего режима
± 0.2 мм
Разрешение
0.012 мкм
Электропитание
Напряжение
90–260В
Частота
47–63 Гц
Мощность
2500 В/А максимум
