Встраиваемые 2-линейные электромагнитные тарельчатые клапаны, нормально закрытые, ¾”-16UNF ø12,7 мм EVSC.34.02 32 л/мин – 25 МПа (250 бар)

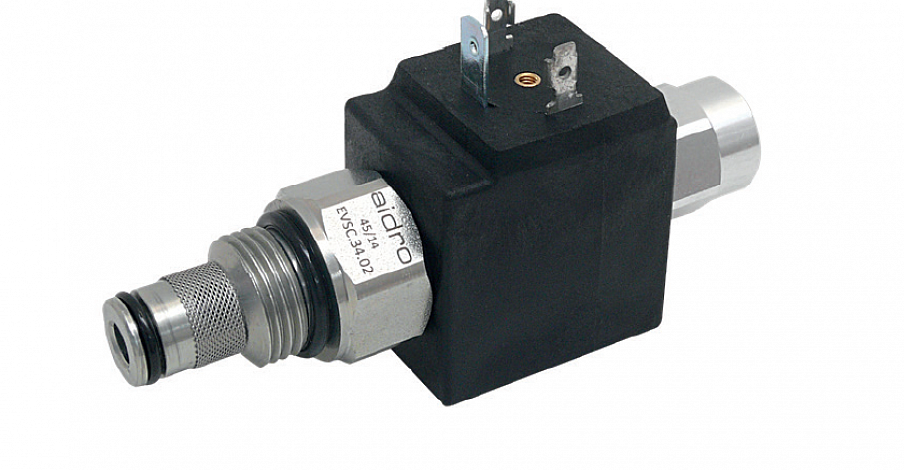

2-линейный клапан, нормально закрытый, тарельчатого типа. Он оснащен фильтром, винтовым устройством ручного управления, защитной крышкой для устройства ручного управления. Такая конструкция позволяет использовать клапан со стандартными катушками и с переменным, и с постоянным током, без необходимости использования специальных соединителей со встроенными выпрямителями

[1] Код для заказа

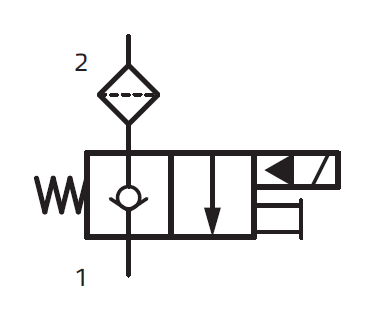

(7) EVSC: Встраиваемый направляющий электромагнитный клапан с сердечником ø13 мм (см. 5), 2-линейный, 2-позиционный, тарельчатого типа, нормально закрытый, с однонаправленным потоком

(8) 34: ¾”– 16 UNF (ø 12,7 мм)

(9) 02: Фильтр и устройство ручного управления винтового типа

(10) Электрическое напряжение и электромагнитные катушки:

0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
230/50: Катушки для 230 B переменного тока /50 Гц

(11) Соединение катушки:

Без обозначения: Стандартное соединение ISO 4400 / DIN 43650/A
C: Разделанный вывод
AMP: Amp Junior

(12) Опции соединителей ISO 4400 / DIN 43650/A:

B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор

(13) Защитный колпачок для устройства ручного управления: P

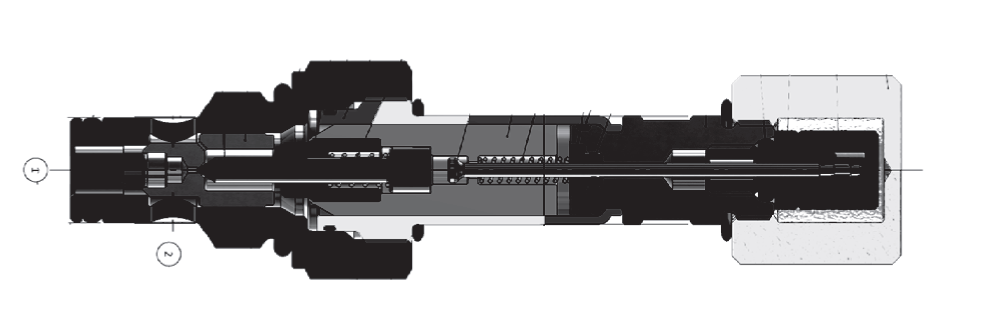

Тарелка 7 приводится в действие и удерживается в нормально закрытом положении в седле 8. Когда к электромагниту подводится питание, подвижный якорь 5 и управляющий штифт 17 смещаются, и тарелка, разбалансированная под действием давления, открывается, пропуская поток от 1 до 2. Ручное управление 1 винтового типа обеспечивает работу клапана в случае сбоя электроснабжения. Фильтр 18 (0,25 мм) предотвращает загрязнение и позволяет эффективно распределять поток вокруг тарелки. Колпачок 2 защищает от ударов устройство ручного управления и при блокировке может предотвращать повреждение клапана.

[2] Установочные размеры (мм)

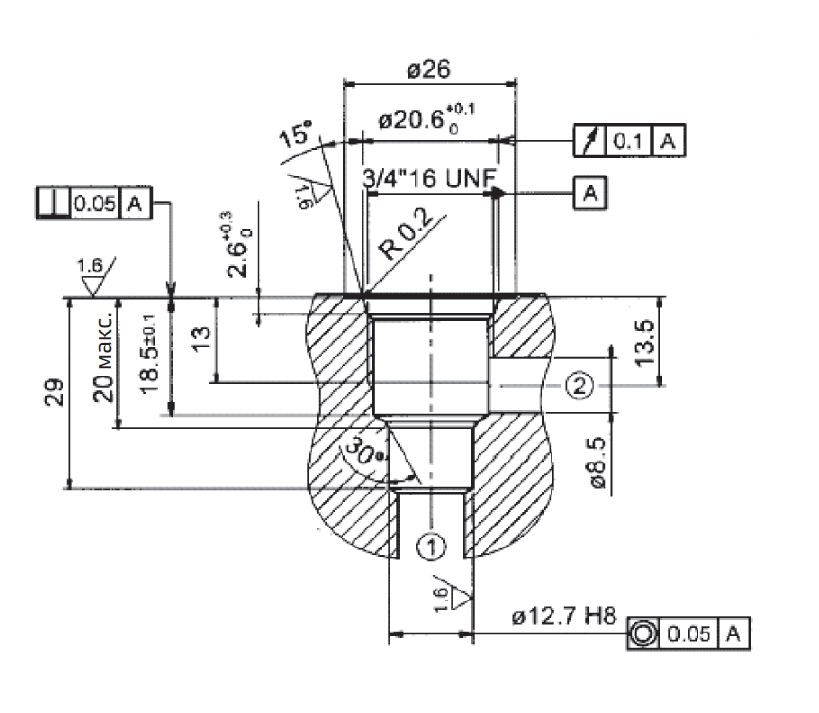

Клапаны EVSC.34 устанавливаются в седло ¾” 16 UNF диаметром ø12,7 мм. Проверьте соответствующее состояние и расположение уплотнений, входящих в комплект поставки клапана:
● уплотнительное кольцо 9,25х1,78 с подложкой 9,91х1,35
● уплотнительное кольцо 16,36х2,20
● уплотнительное кольцо, 2 шт., 12,42х1,78

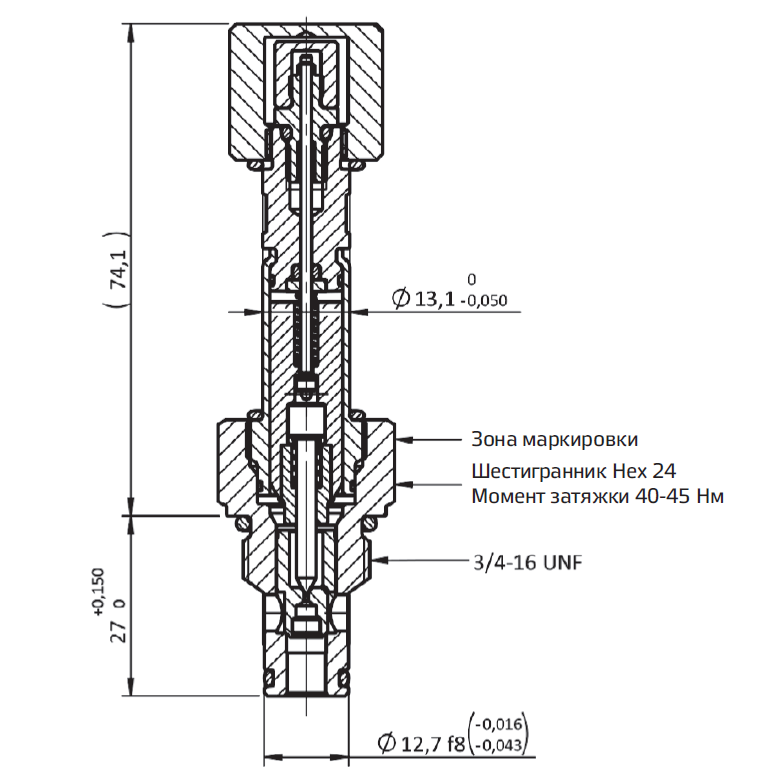

Заверните клапан в камеру и зафиксируйте путем применения момента затяжки около 45 Нм к шестиграннику 24 мм.

[3] Типовые графики

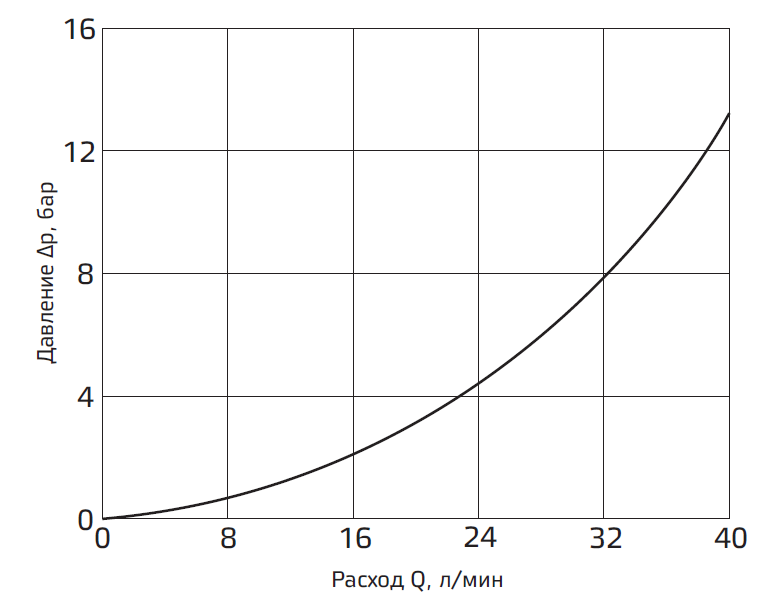

Типовые кривые Δp-Q для клапанов EVX-*-C5 в стандартной конфигурации, с минеральным маслом при ѵ =26 сСт и 50°C.

[4] Соединители

Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* =

Светодиод и т.д.) следует указывать напряжение:
1 = 12 B – 24 B                2 = 115 B                  3 = 230 B

Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек

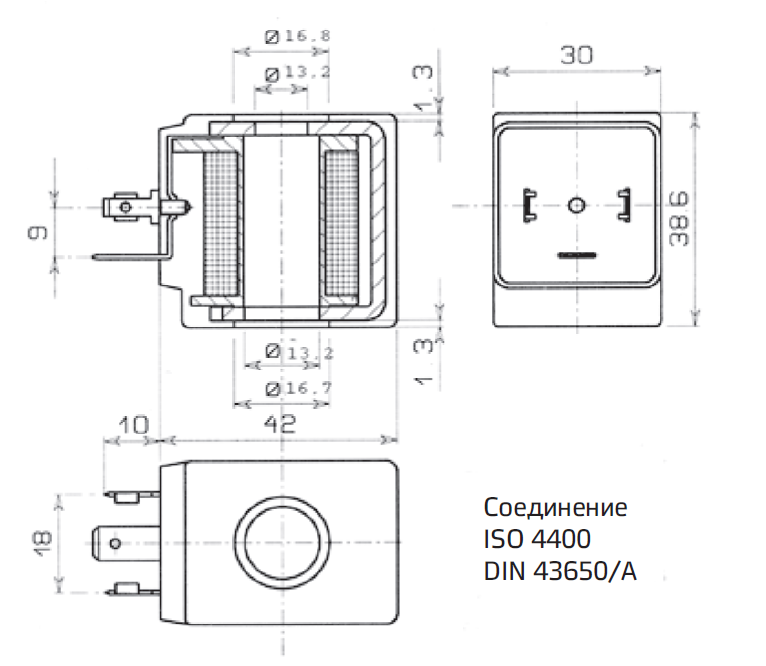

[5] Катушки типа C30 (ø13 мм)
