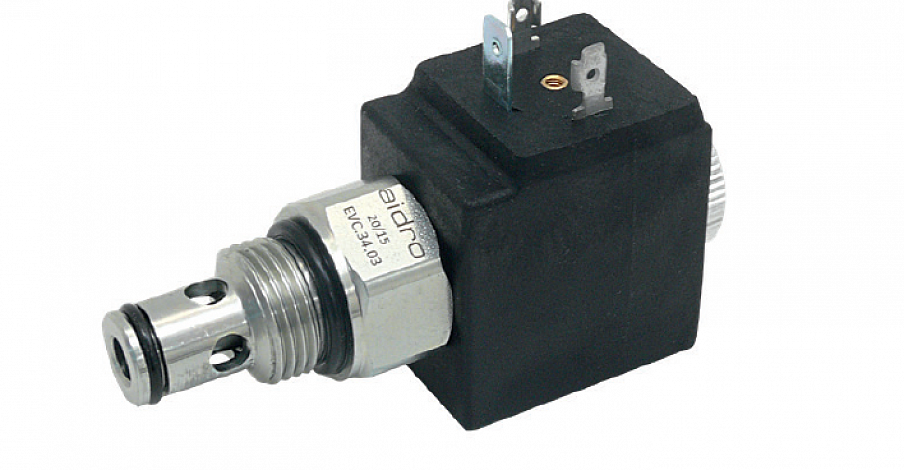

2-линейный клапан, нормально закрытый, тарельчатого типа. Это базовый клапан без устройства ручного управления и фильтра. Такая конструкция позволяет использовать клапан со стандартными катушками для переменного и для постоянного тока, без необходимости использования специальных соединителей со встроенными выпрямителями.
[1] Код для заказа
(1)
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
|
(6)
|
EV
|
С
|
—
|
34
|
—
|
|
—
|
|
—
|
|
(9) EV: Встраиваемый направляющий электромагнитный клапан

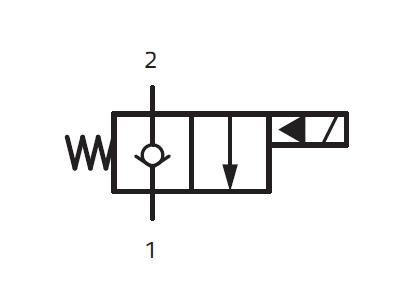

(10) C: Клапан с сердечником ø13 мм (см. 4), 2-линейный,
2-позиционный, тарельчатого типа, нормально закрытый,с однонаправленным потоком
(11) 34: ¾”- 16 UNF ø12,7 мм – см. A
(12) Электрическое напряжение и электромагнитные катушки
(см. 3, см. 7):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного
переменного тока (RAC)
230/50: Катушки для 230 В переменного тока/50 Гц
(13) Опции соединений катушек (см. 3):
Без обозначения: Стандартное соединение ISO 4400 / DIN 43650/A
C: Разделанные выводы
A: AMP Junior
(14) Опции соединителей ISO 4400 / DIN 43650/A:
B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор

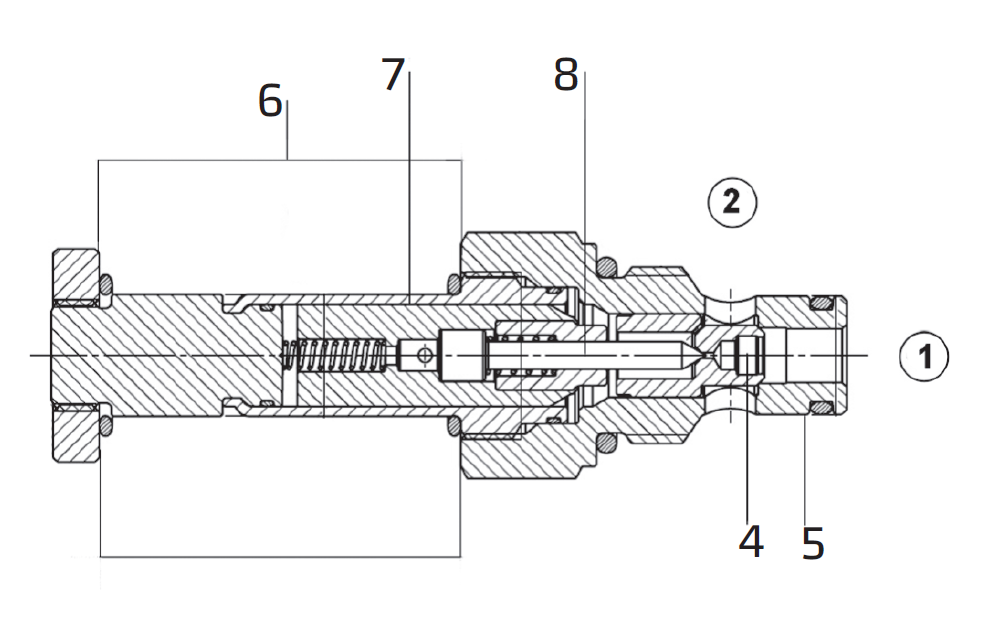

Тарелка 4 приводится в действие и удерживается в нормально закрытом положении в седле 5 посредством управления. Когда к электромагниту 6 подводится питание, подвижный якорь 7 и управляющий штифт 8 смещаются, и тарелка, разбалансированная под действием давления, открывается, пропуская поток от 2 до 1

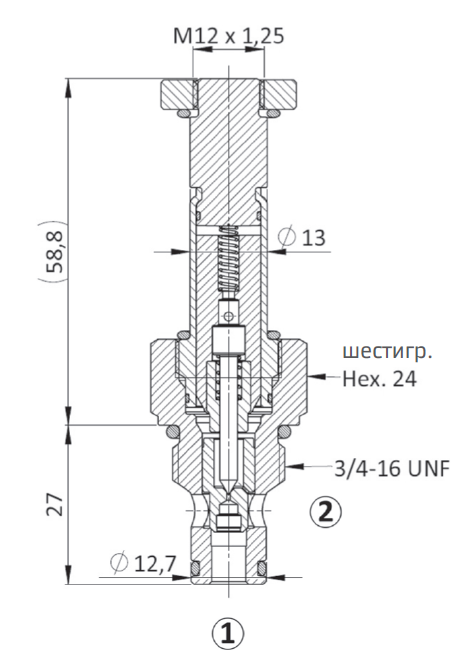

[2] Установочные размеры (мм)

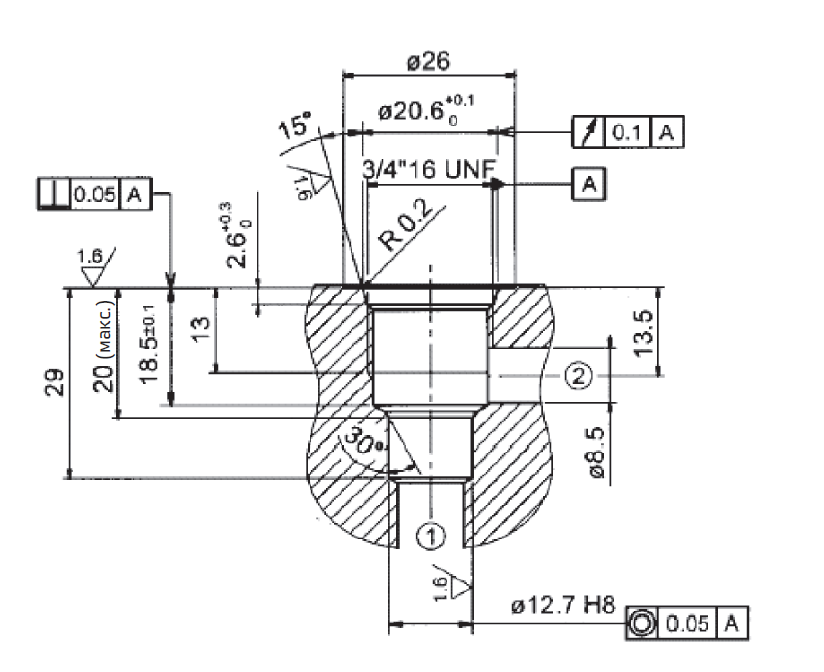

Клапаны EV*.34 устанавливаются в седло ¾”-16 UNF ø12,7 мм. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.

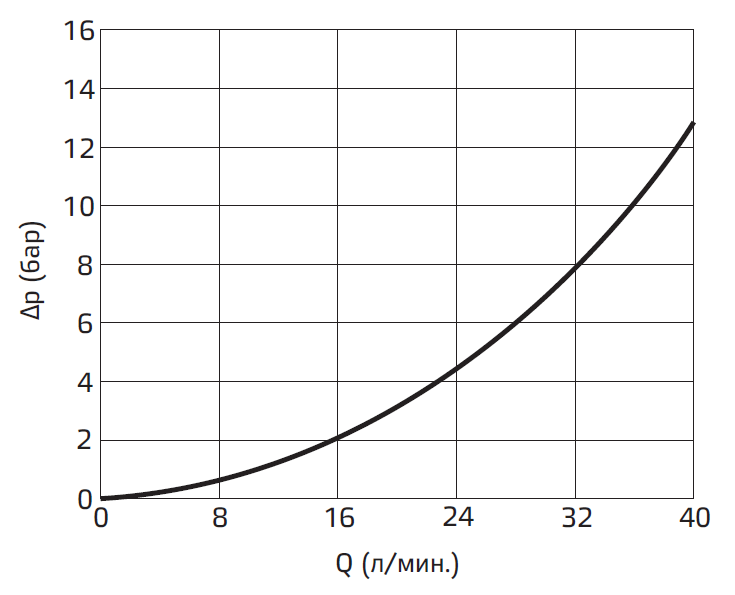

[3] Типовые графики
(измерено при ѵ = 46 сСт и 40°C)
[4] Соединители
Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:
1 = 12 B – 24 B 2 = 115 B 3 = 230 B
Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек.

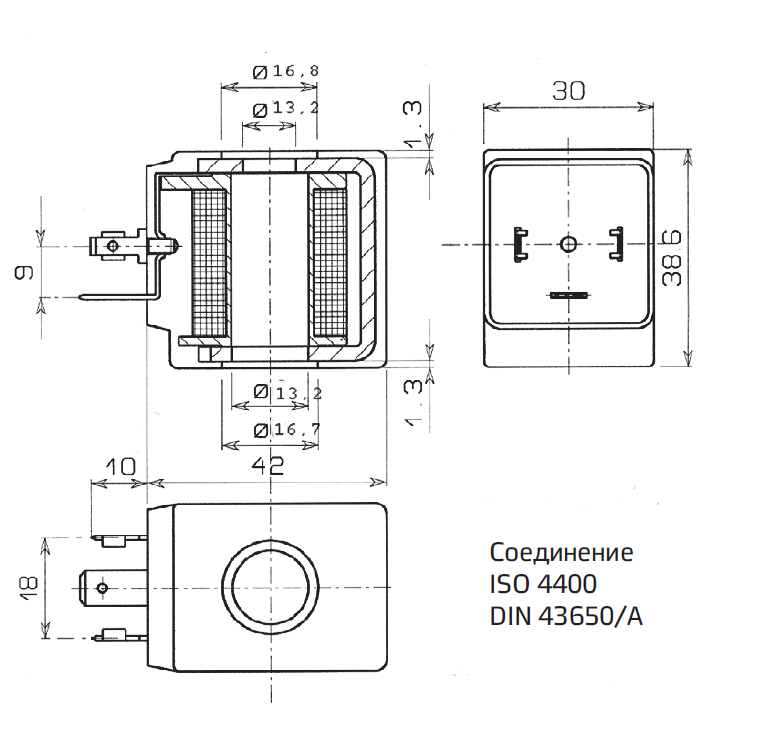

[5] Катушки типа C30 (ø13 мм – 18 Вт: 35 ВА)
Катушка
|
Напряжение постоянного/
выпрямленного переменного
тока
|
Номинальный ток (А)
|
Сопротивление
при 20 °C (0м)
|
Номинальная мощность (ВТ)
|
Класс изоляции
|
C30-012C
|
V 12 DC
|
1,55
|
7,7
|
18,6
|
F
|
C30-024C
|
V 24 DC
|
0,8
|
31
|
19
|
C30-024R
|
V 24 RAC
|
0,85
|
27
|
18,3
|
C30-048C
|
V 48 DC
|
0,4
|
116
|
19
|
C30-048R
|
V 48 RAC
|
0,4
|
106
|
17,3
|
C30-110R
|
V 110-115 RAC
|
0,16
|
600
|
16
|
C30-220R
|
V 220-230 RAC
|
0,08
|
2500
|
16
|
|
AC
|
(*)
|
|
(VA) (*)
|
|
C30-024/50
|
24V 50 Hz
|
0,9
|
5,3
|
35
|
F
|
C30-110/50
|
110-115V 50 Hz
|
0,2
|
108
|
C30-230/50
|
220-230V 50 Hz
|
0,1
|
438
|
C30-110/60
|
110-115V 60 Hz
|
0,3
|
92
|
C30-220/60
|
220-230V 60 Hz
|
0,15
|
375
|
(*) Осторожно: При работе с переменным током скачок тока может превышать номинальное значение удержания в 3-4 раза.
