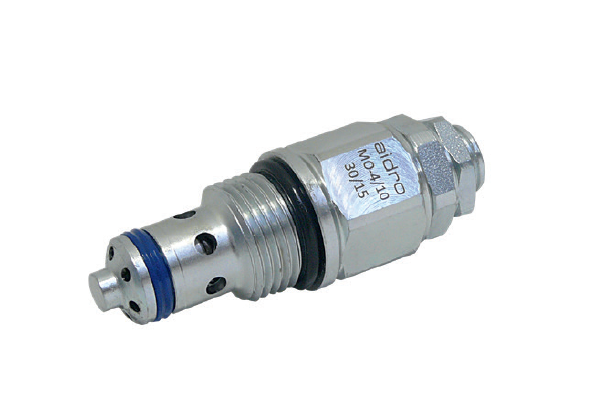

2-линейные предохранительные клапаны прямого действия встраиваемого типа, для седла 7/8”-14UNF
[1] Описание
Тарелки с переменной площадью сечения.
Быстрая реакция и низкий гистерезис при перекрытии.
Максимальное рабочее давление: 350 бар.
Максимальный расход: 50 л/мин.
Внешние детали оцинкованы.
Стальной корпус.
Тарелка из закаленной и шлифованной стали.
Масса 0,13 кг.
[2] Код для заказа

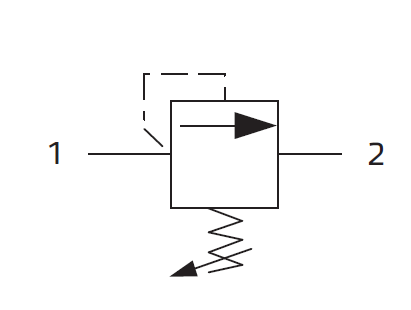

(1) MO: Предохранительный клапан прямого действия
(2) 4: Номинальный размер
(3) Пружинного типа
10: 20–130 бар – повышение 16,5 бар/оборот
16: 40–180 бар – повышение 16,5 бар/оборот
32: 60–350 бар – повышение 51 бар/оборот

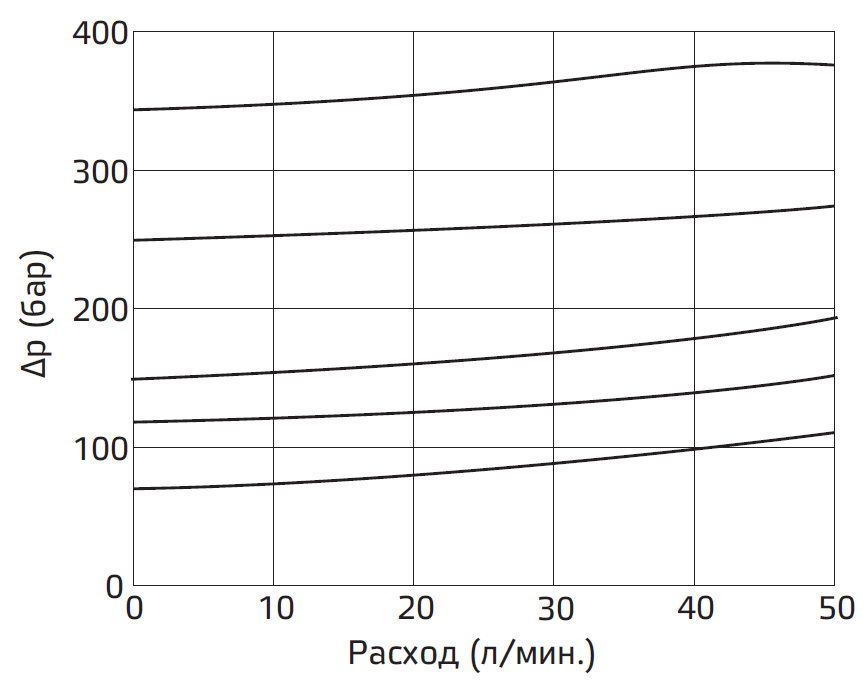

[3] Типовые графики
После приемочных испытаний клапан соответственно настраивается на 100, 180 и 350 бар (±10%) с расходом 5 л/мин.

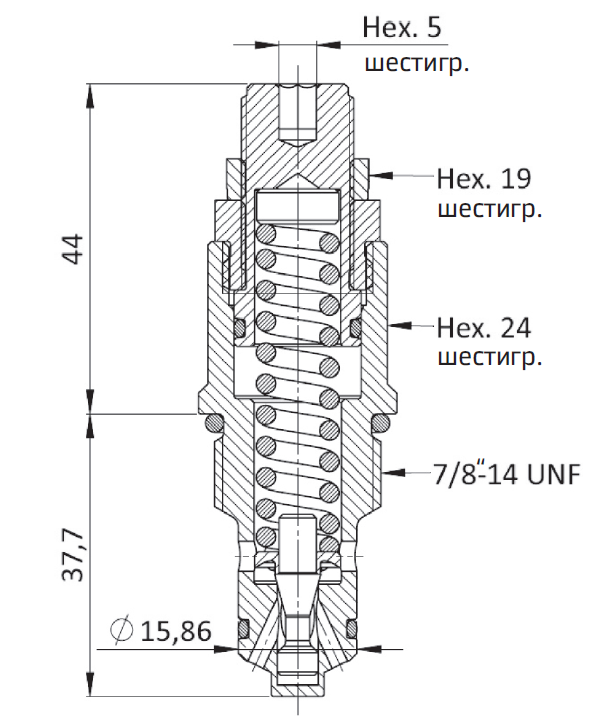

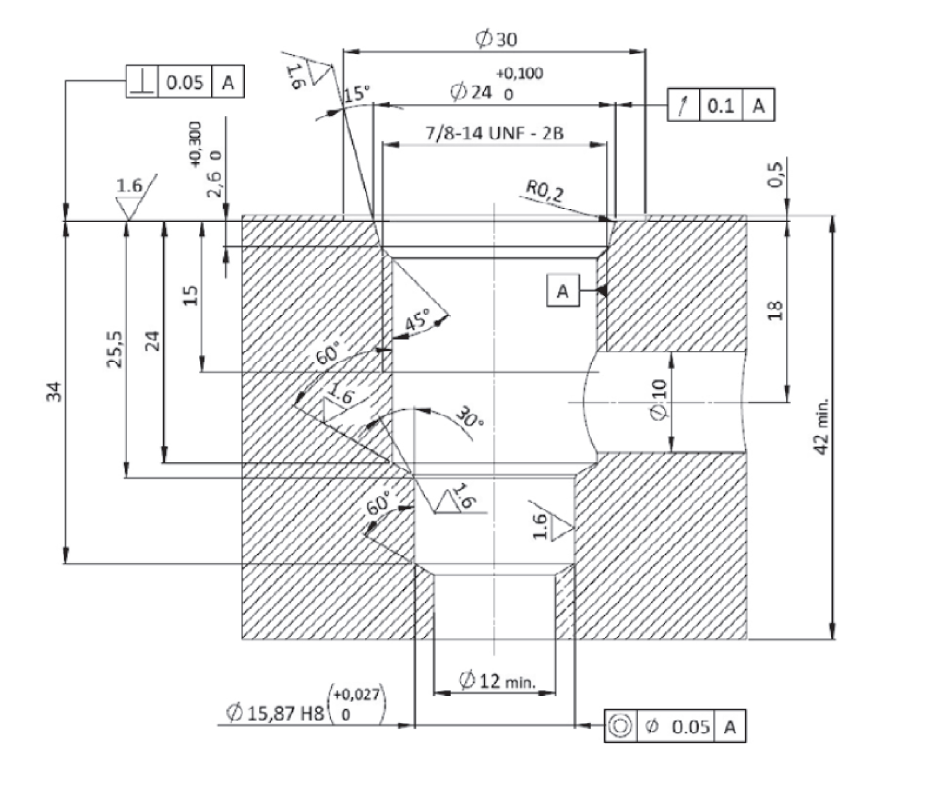

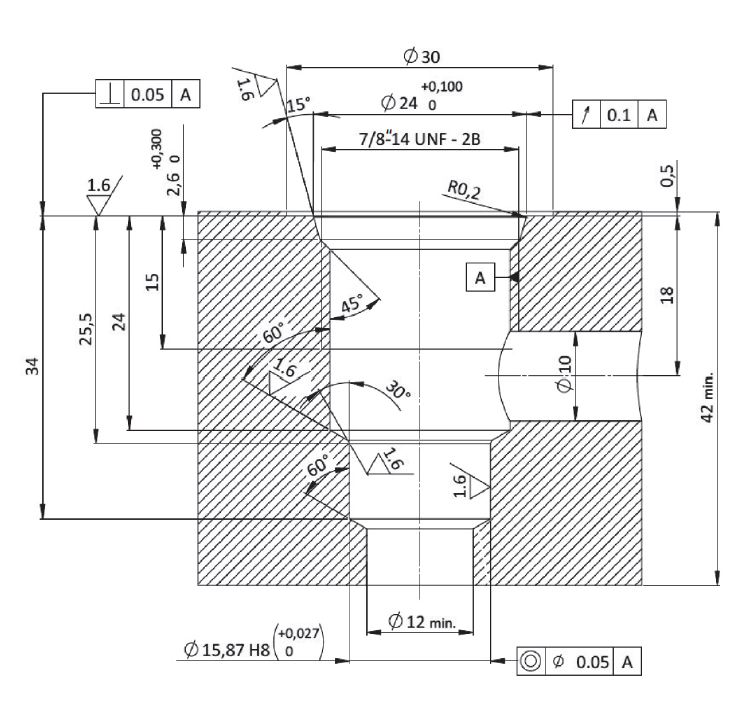

[4] Установочные размеры (мм)
.
Запасные детали
|
Позиция
|
Код
|
Описание
|
1
|
ZOR084
|
Уплотнительное кольцо ø19,18х2,46 / твердость по Шору 70
|
2
|
0F.A2.001
|
Тефлоновое кольцо ø12,8х15,86х1,4
|
3
|
ZOR027
|
Уплотнительное кольцо ø12,42х1,78 / твердость по Шору 70
|
Внутренняя
|
ZORO28
|
Уплотнительное кольцо ø19,18х2,46 / твердость по Шору 70
|

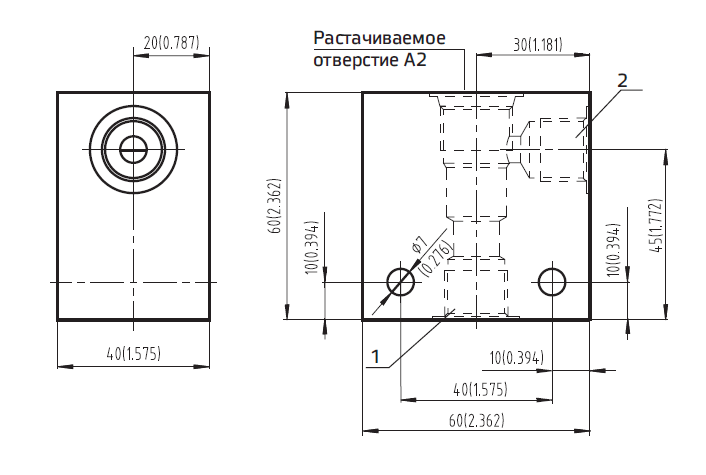

[5] Корпус линейного монтажа
Код
|
Порты
|
LAB-78-2/38
|
3/8” BSP
|
LAB-78-2/12
|
1/2" BSP
|
Масса 0,37 kg
|
Применяется для стандартных 2-линейных встраиваемых клапанов, 7/8”-14 UNF.
