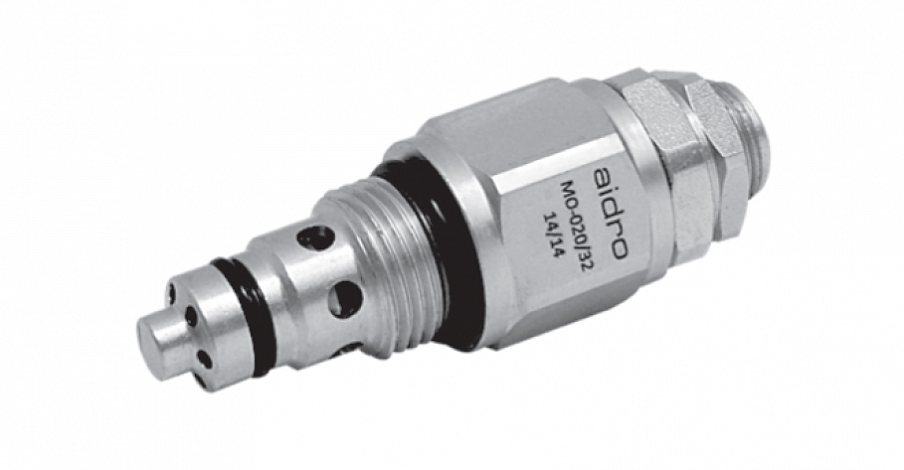

MO-020 – предохранительный клапан прямого действия встраиваемый в седло ¾”-16 UNF

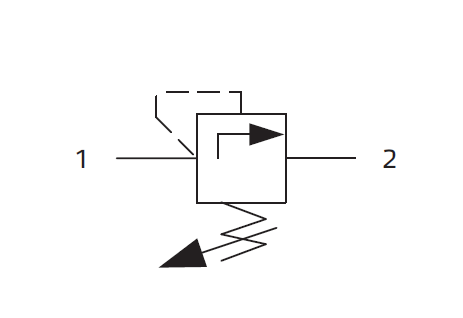

[1] Описание
Внешние поверхности оцинкованы.
Предусмотрено три варианта установки давления для более точной регулировки.
[2] Код для заказа
(4) MO: Предохранительный клапан прямого действия.
(5) 020: Номинальный размер
(6) Пружинного типа
10: 32–125 бар, повышение – 15 бар/оборот
20: 63–1200 бар, повышение – 30 бар/оборот
32: 125–1350 бар, повышение – 40 бар/оборот

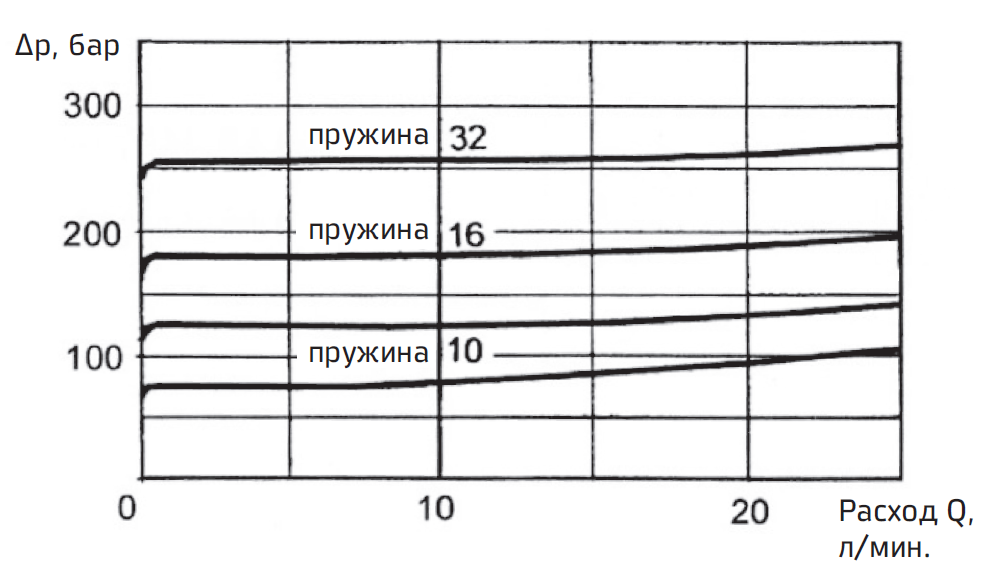

[3] Типовые графики

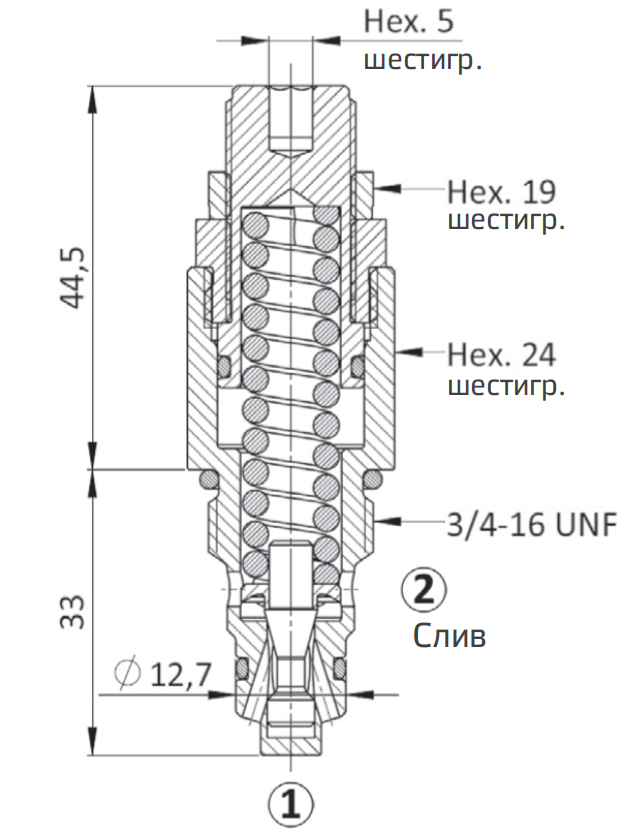

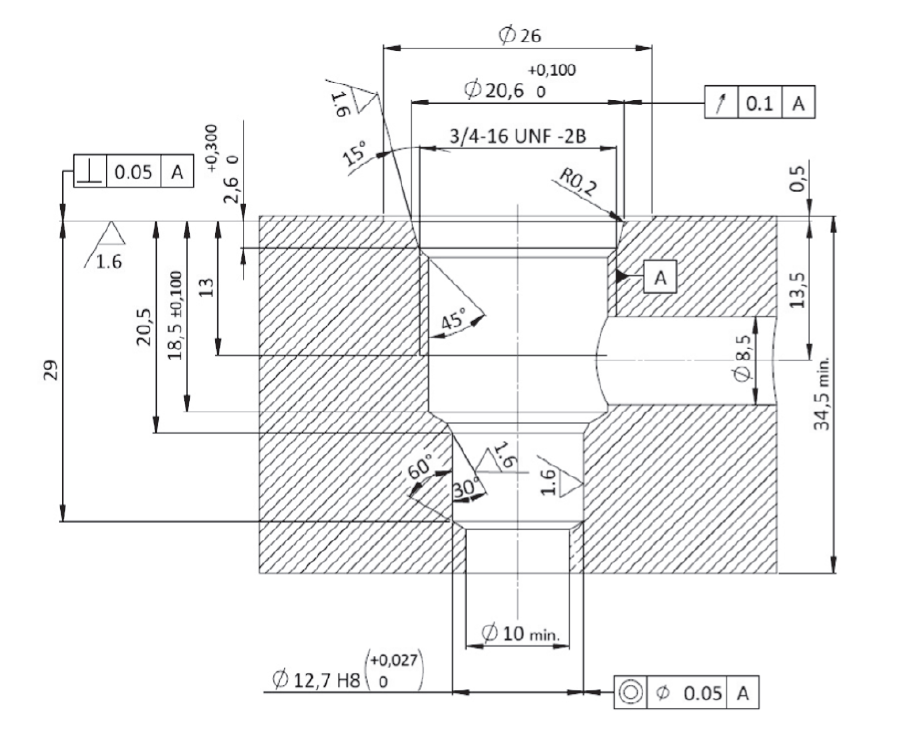

[4] Установочные размеры (мм)
.

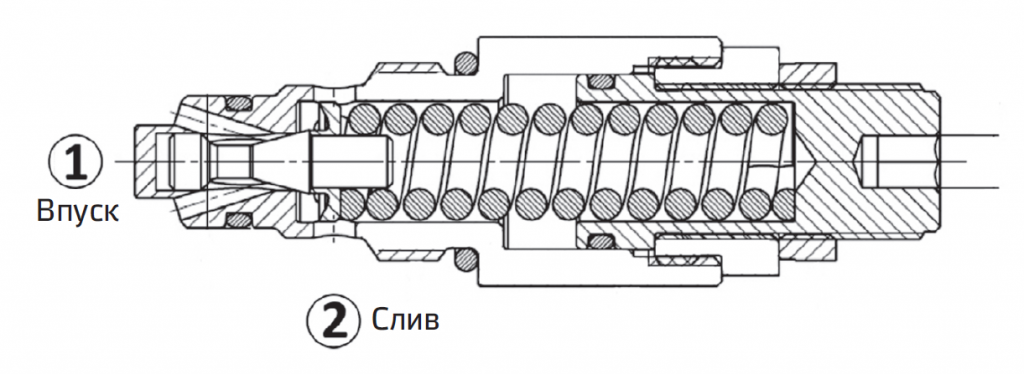

Запасные детали
|
Позиция
|
Код
|
Описание
|
1
|
ZOR084
|
Уплотнительное кольцо Æ16,36´2,20 /твердость по Шору 70
|
2
|
0F.A2.001
|
Тефлоновое кольцо Æ9,7´12,7´1,4
|
3
|
ZOR027
|
Уплотнительное кольцо Æ9,25´1,78 /твердость по Шору 70
|
Внутренняя
|
ZORO28
|
Уплотнительное кольцо Æ14´1,78 / твердость по Шору 70
|

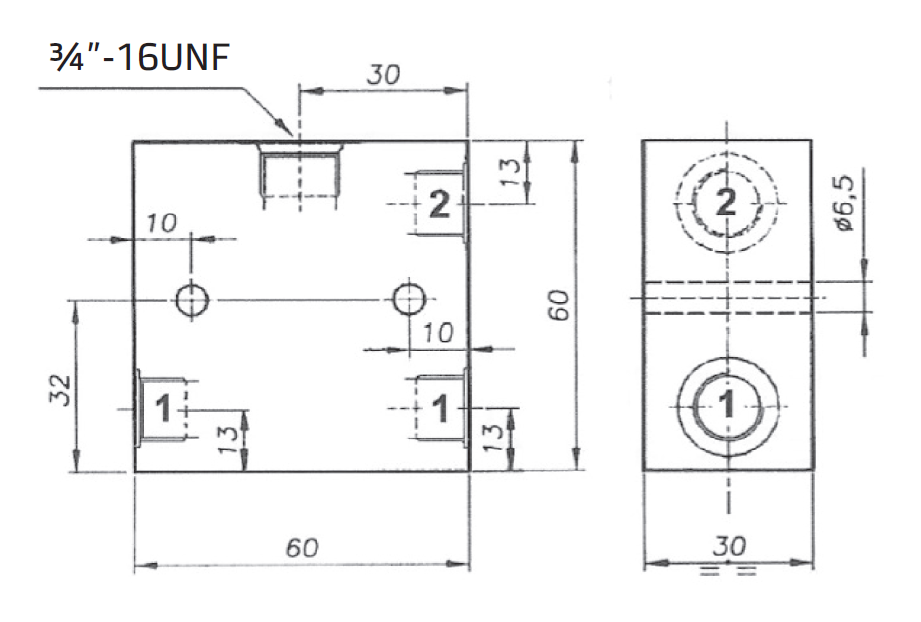

[5] Плита
Код
|
Порты
|
LAB-34-2/14
|
1/4” BSP
|
LAB-34-2/38
|
3/8” BSP
|
Масса 0,25
|
Подходит для стандартных 2-линейных встраиваемых клапанов, ¾’’-16 UNF. Разработан для монтажа в линии, либо параллельного, либо последовательного. Алюминиевые плиты LAB поставляются с одним рабочим портом (1), закрытым заглушкой.
