Предохранительные клапаны MO-3/** 30 л/мин – 35 МПа (350 бар)

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

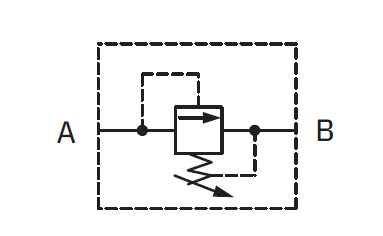

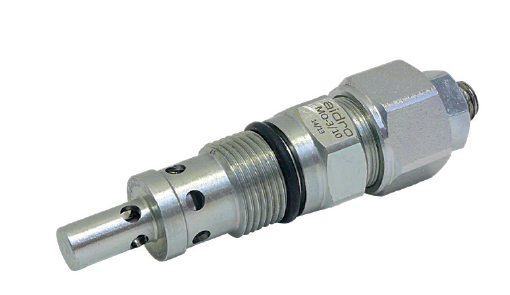

MO-3 – предохранительный клапан встраиваемого типа в специальное седло M20х1,5.
Внешние поверхности оцинкованы.
Предусмотрено три диапазона регулировки давления.
Клапан оснащен антивибрационной системой.

[1] Код для заказа

(1)		(2)		(3)		(4)		(5)		(6)
MO	—	3	/		—		—		/	01

(1) MO: Встраиваемый предохранительный клапан

(2) 3: Номинальный размер

Номинальный расход = 0,5 дм3/с (прибл. 32 л/мин)

(3) Диапазоны регулировки давления:

10: от 2,5 МПа до 12,5 МПа (от 25 до 125 бар)
20: от 2 МПа до 25 МПа (от 40 до 250 бар)
32: от 10 МПа до 32 МПа (от 100 до 320 бар)

(4) Код, зарезервированный для специальных вариантов регулировки (рукоятка, маховик и т.д.)

(5) Код, зарезервированный для специальных вариантов регулировки (материалы, уплотнения, обработка поверхности и т.д.)

(6) 01: Номер конструкции (порядковый) клапана

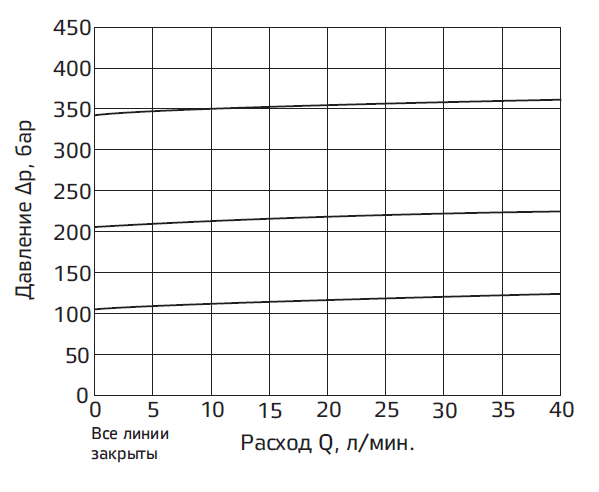

[2] Типовые графики

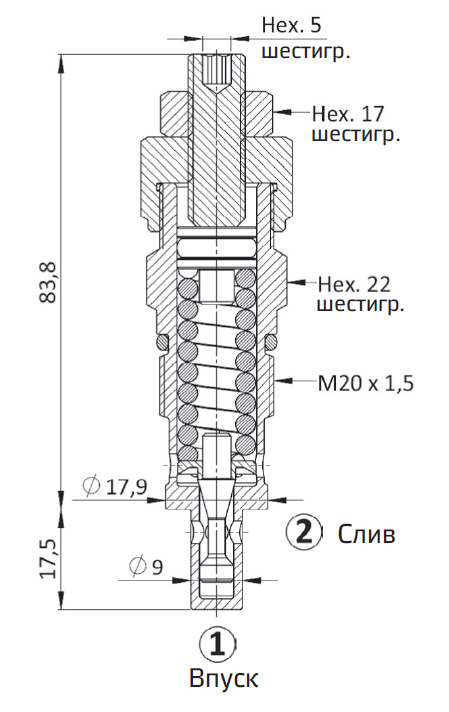

[3] Установочные размеры

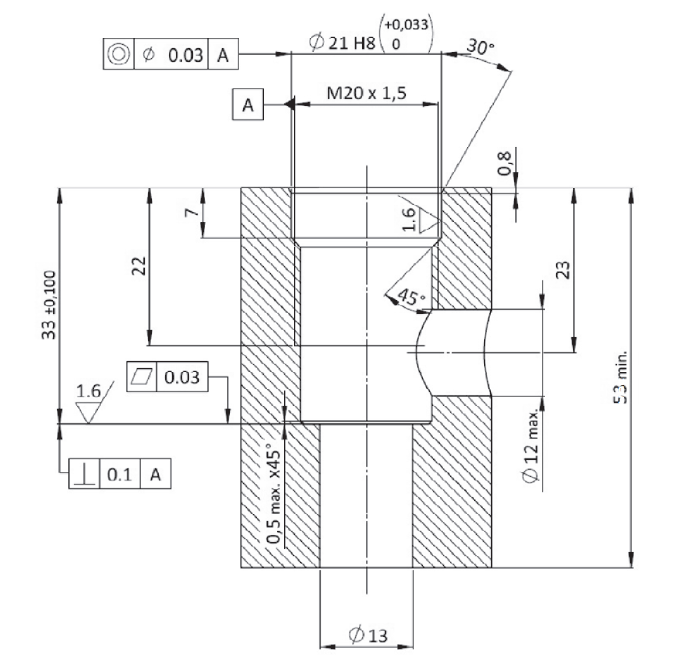

Картриджные клапаны типа M0-3/* должны устанавливаться в камерах прецизионной обработки в металлических корпусах, обладающих достаточной прочностью для того, чтобы выдерживать гидравлические удары. При установке клапана необходимо соблюдать осторожность для предотвращения повреждения уплотнения (OR 121-15,88х2,62-твердость по Шору 70), при завинчивании клапана следует применять крутящий момент затяжки приблизительно 60 Нм к шестигранной шпонке под ключ CH 22.

[4] Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

Макс. диапазон давлений	см. 2	Регулировка давления разгрузки:

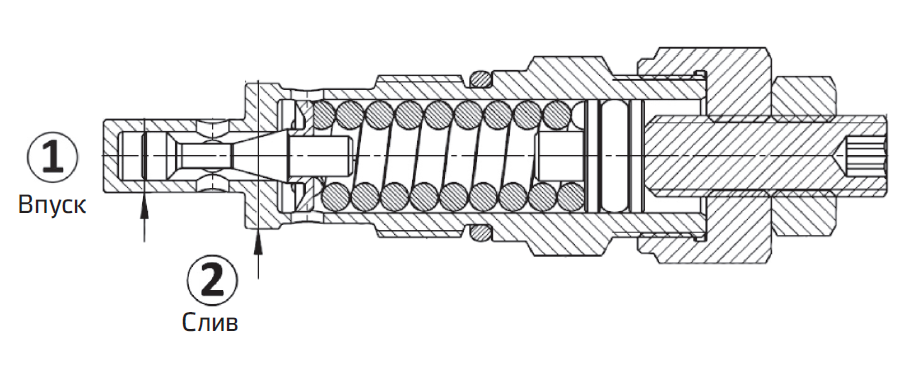

Макс. рекомендуемый расход	40 л/мин	Давление разгрузки достигается, когда осевые гидравлические силы, действующие на поршень 3, уравниваются с усилием на пружине 5; таким образом, значение разгрузки давления можно изменять, в пределах выбранного диапазона регулировки, путем коррекции сжатия пружины 5. Чтобы увеличить разгрузочное давление, ослабьте гайку 6 и поверните регулировочный винт 4 по часовой стрелке. Для каждого диапазона регулировки давления градиент давления составляет приблизительно: M0-3/10: 1,6 МПа/мм (24 бар/оборот) M0-3/20: 3,5 МПа/мм (48 бар/оборот) M0-3/32: 5 МПа/мм (75 бар/оборот) После установки требуемого уровня давления заблокируйте гайку 6. Клапан типа MO-3/*, как правило, проходит испытания и настройку на заводе на расход Q = 0,1 дм3/с (6 л/мин) при следующих давлениях: M0-3/10: 10 МПа (100 бар) (±10%) M0-3/30: 20 МПа (200 бар) (±10%) M0-3/32: 32 МПа (320 бар) (±5%)
Номинальный расход	32 МПа (320 бар)
Кривые разгрузки давления	см. 4
Установка и размеры	см. 5
Масса:	прибл. 0,17
